Электрощетки ЭГ14 25x32x64 электрографитовые
Электрощетки ЭГ14 25*32*64 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки электрографитовые ЭГ14 25x32x64 позвонив по номеру телефона +7(812) 449-90-49 либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".

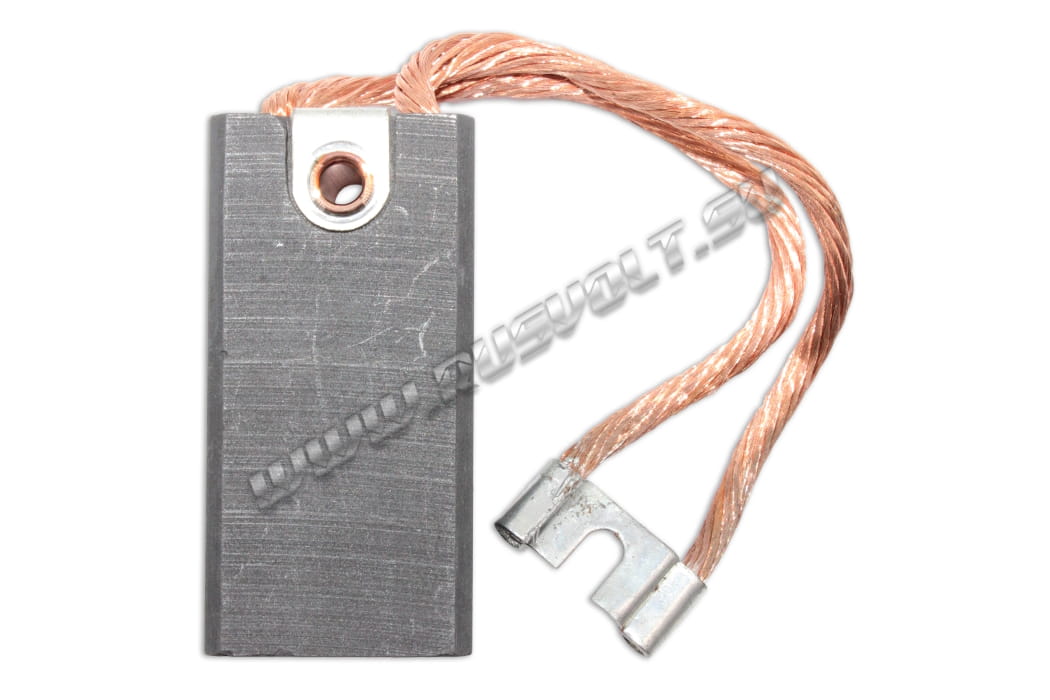

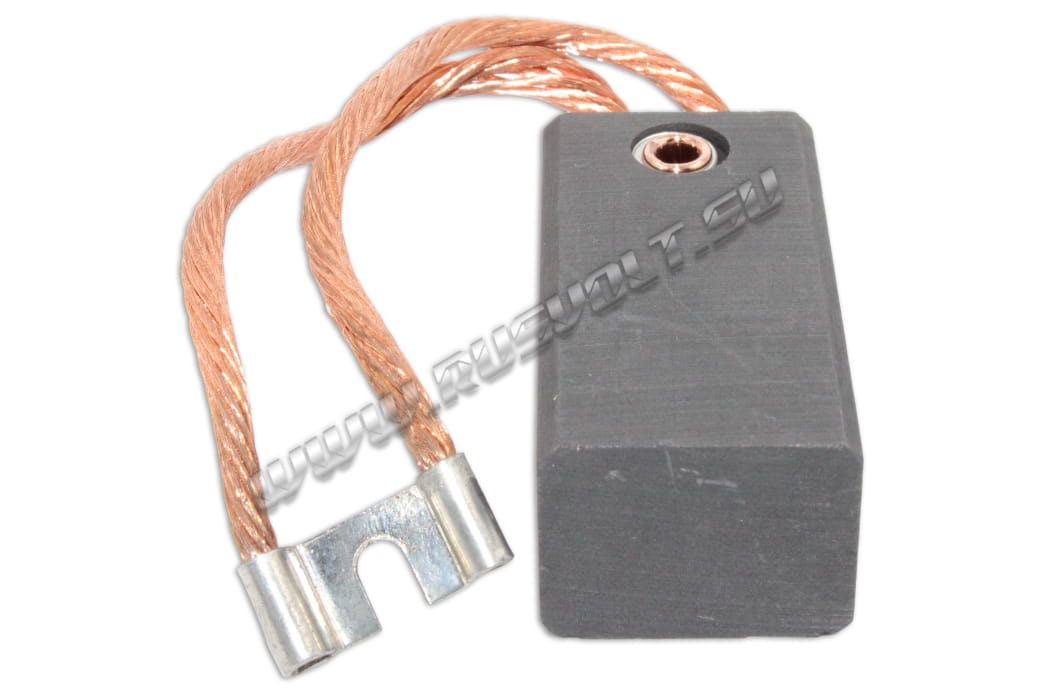

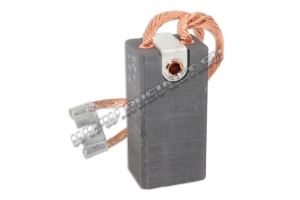

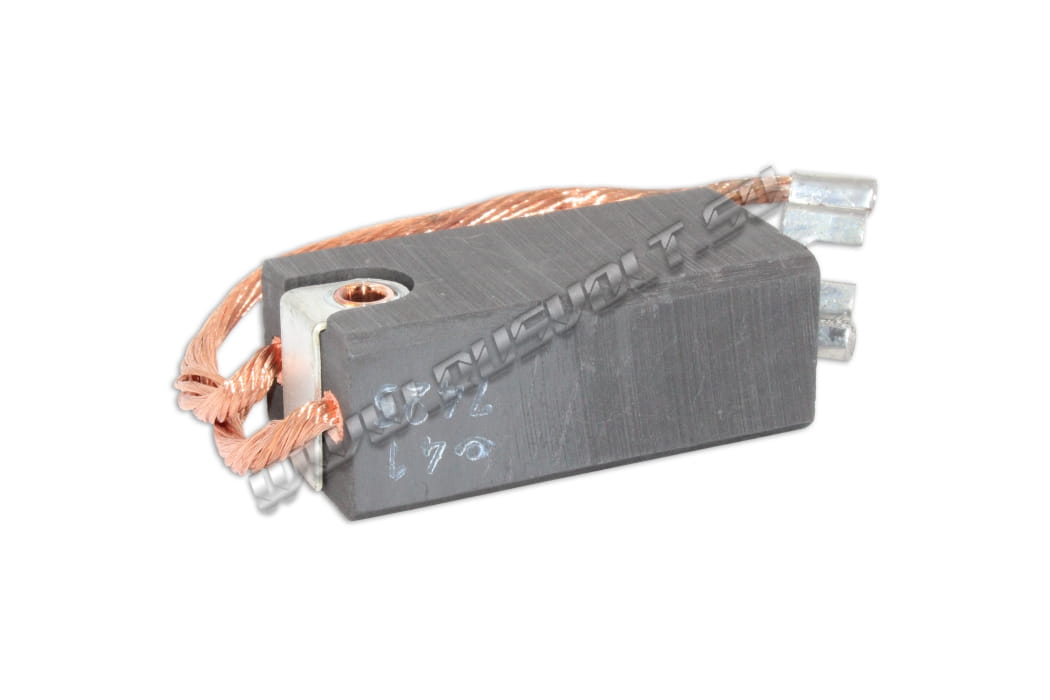

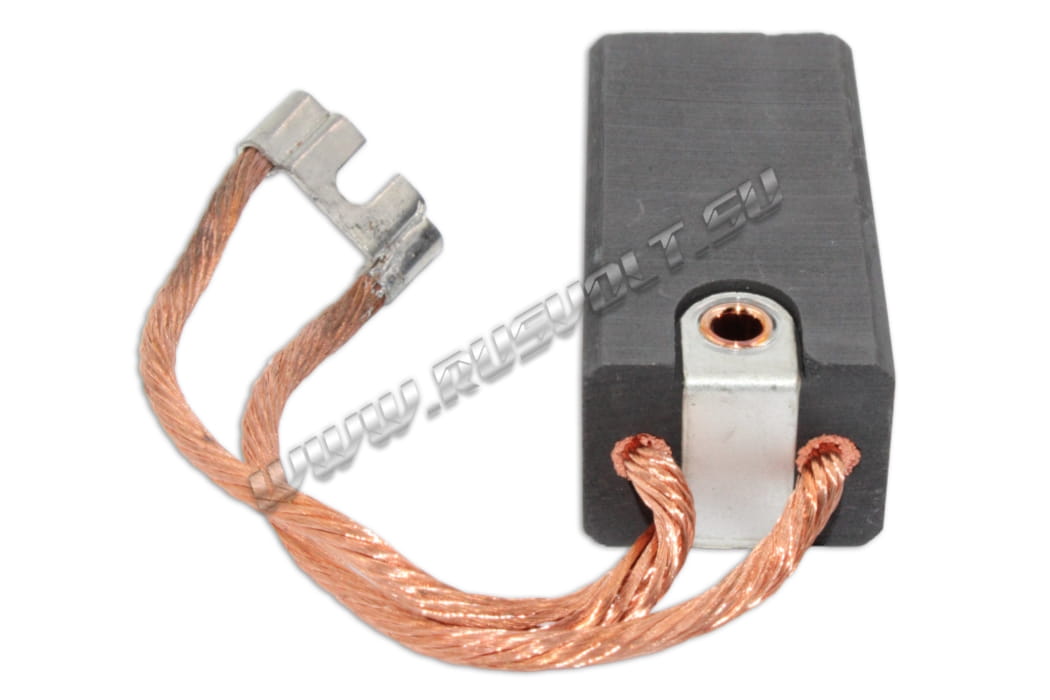

Щетки электрографитные ЭГ-14 25*32*64 К1-3, НК-1, 2/10,0*125 мм, 5Д:
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/10,0*125 мм | НК-1 | 5Д | отсутствует | - | - | 107 г. |
Щетки электрографитные ЭГ14 25*32*64 К1-3 (чертежи: № ИЛГТ.685241.289-06, № ИЛГТ.685241.289-10, № ФР1406-02, № ФР1406-07, № ФР4999):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 |
ПЩ 2/4,0*120 мм
ПЩ 2/6,0*100 мм
ПЩ 2/6,0*100 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*135 мм
ПЩ 2/6,0*125 мм
|
НК2 |
6Д
6Д
6Д
6В
6П
6Д
|
отсутствует
отсутствует
ТКР
отсутствует
отсутствует
отсутствует
|
ТУ16-88 ИЛЕА.685211.037ТУ
ТУ3495-063-05011416-2015
|
№ КЛЮС.685241.1040-05
№ ИЛГТ.685241.289-06
№ ИЛГТ.685241.289-10
№ ФР1406-02
№ ФР1406-07
№ ФР4999
|
116 г. |
eee Щетки электрографитные ЭГ-14 25*32*64 конструктив К1-3 (чертежи: № ИЛГТ.685241.1156-02, № ИЛГТ.685241.290-02, № ИЛГТ.685241.290-11, № ФР1811):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 |
ПЩ 2/10,0*125 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*125 мм
ПЩ 2/10,0*140 мм
|
НК-1 |
6Д
5Д
5Д
8Д
|
отсутствует | ТУ3495-063-05011416-2015 |
№ ИЛГТ.685241.1156-02
№ ИЛГТ.685241.290-02
№ ИЛГТ.685241.290-11
№ ФР1811
|
125 г. |
Щетки электрографитные ЭГ-14 25*32*64 конструктив К12-8 (чертеж № ИЛГТ.685241.289-06):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К12-8 | ПЩ 2/6,0*125 мм | НК-6 | 6Д | отсутствует | ТУ3495-063-05011416-2015 | № ФР4249-01 | - |
Описание и назначение электрических щеток:
Электрощетки электрографитовые марки ЭГ14 25x32x64 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Электрографитные щетки ЭГ-14 применяют в электрических двигателях общепромышленного назначения или в тяговых, вспомогательных электродвигателях железнодорожного и городского транспорта. Они отличаются высокими показателями твердости и прочности. Данные щетки ЭГ14 25*32*64 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике щетки, либо от окончания провода, если наконечник отсутствует, и до верхней части либо накладки электрощетки. Так же они могут использоваться в импортных щеткодержателях.
Технические характеристики:
- Твердость щетки - 8-30 H;
- Электрическое удельное сопротивление - 20-38 мкОм*м;
- Коэффициент трения - не больше 0,25;
- Плотность тока - не больше 12 А/см2;
- Давление номинальное (нажатие пружины щеткодержателя) на электрощетку - 40 кПа;
- Скорость линейная - не больше 45 м/с;
- Содержание меди: ? %.
