Электрощетки ЭГ14 20x32x64 электрографитовые
Электрощетки ЭГ14 20*32*64 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки электрографитовые ЭГ14 20x32x64 позвонив по номеру телефона +7(812) 449-90-49 либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".

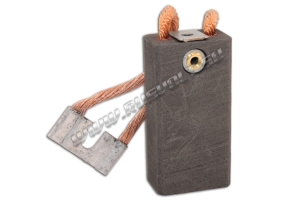

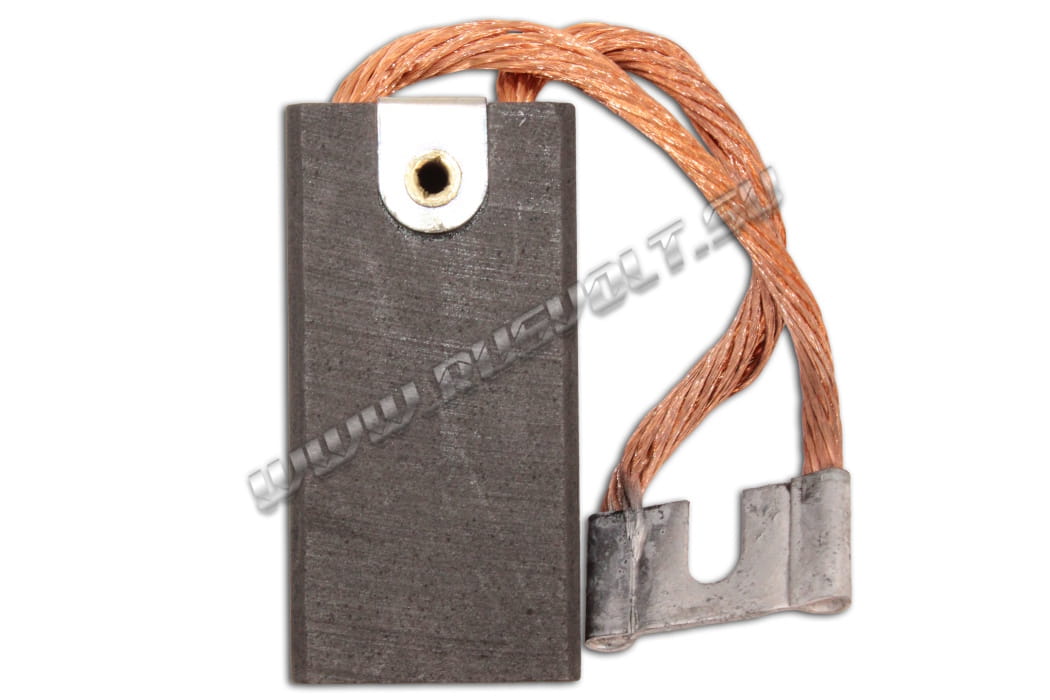

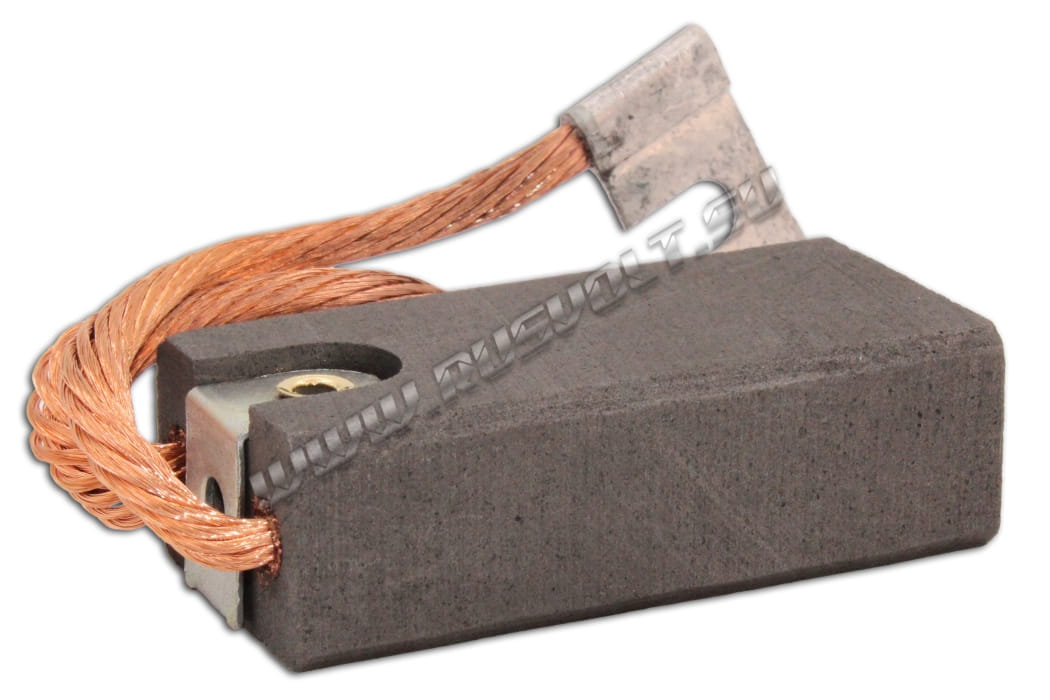

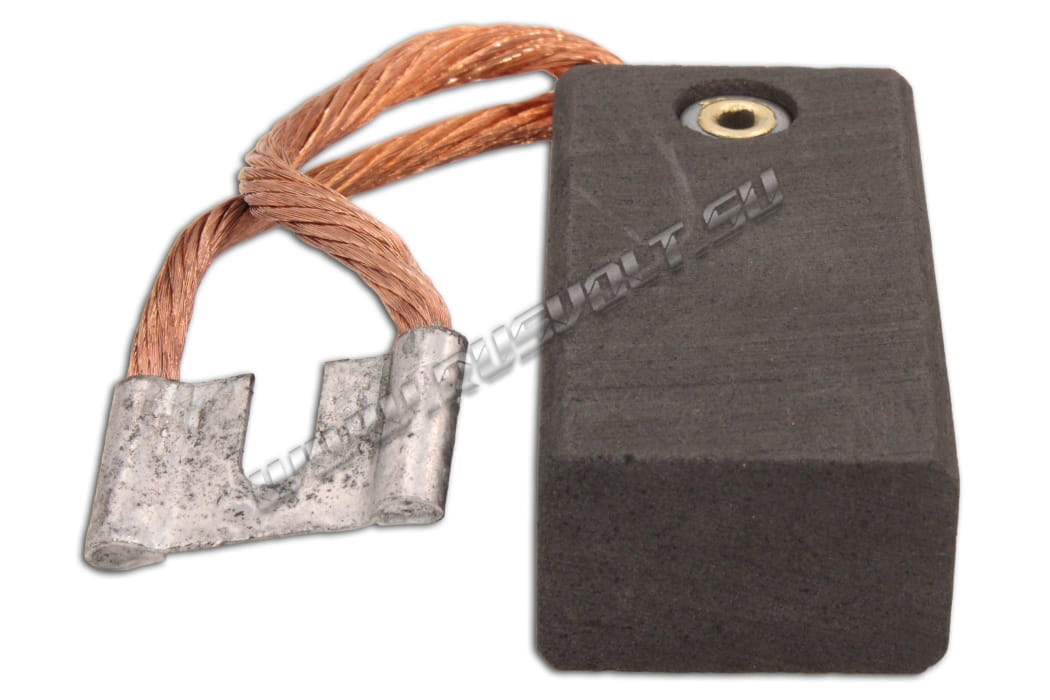

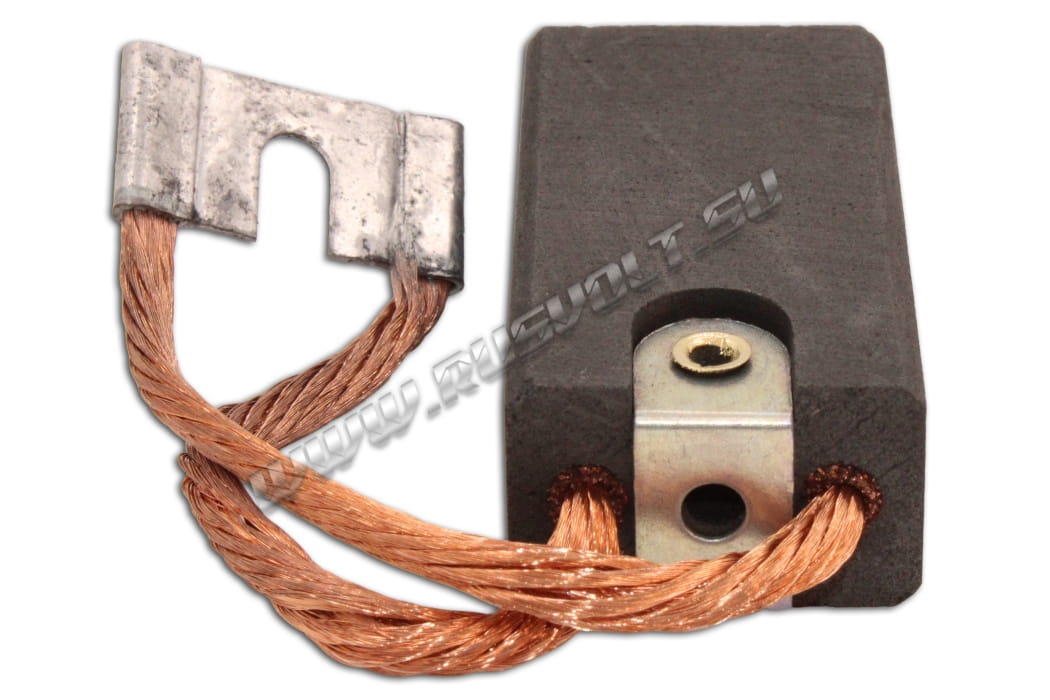

Щетки электрографитные ЭГ14 20*32*64 К4-2, НК-1 с отв., 2/4x90 мм, 6Д (чертеж: № ИПФА.685241.1094-04):
-
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
|
К4-2
|
ПЩ 2/6,0*90 мм
|
НК-1 с отв.
|
ПЩ 2/6,0*125 мм
|
отсутствует
|
ТУ 16-88 ИЛЕА.685211037 |
ИПФА.685241.1094-04
|
184 г |
Щетки электрографитные ЭГ14 20*32*64 конструктив К1-3 (чертежи: № ИЛГТ.685251.096-01, № ИЛГТ.685251.096-11, № ФР5921-03):
-
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
|
К1-3
|
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*160 мм
|
НК1от.
|
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*160 мм
|
отсутствует
|
ТУ3495-063-05011416-2015 |
№ ИЛГТ.685251.096-01
№ ИЛГТ.685251.096-11
№ ФР5921-03
|
- |
Щетки электрографитные ЭГ-14 20*32*64 конструктив К1-3 (чертежи: № ИЛГТ.685241.1159-01, № ФР1156):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
|
К1-3
|
ПЩ 2/6,0*133 мм
ПЩ 2/6,0*112 мм
|
отсутствует
|
6П
5Д
|
отсутствует
|
-
|
№ ИЛГТ.685241.1159-01
№ ФР1156
|
-
|
Описание и назначение электрических щеток ЭГ14 20*32*64:
Электрощетки электрографитовые марки ЭГ14 20x32x64 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Электрографитные щетки ЭГ-14 применяют в электрических двигателях общепромышленного назначения или в тяговых, вспомогательных электродвигателях железнодорожного и городского транспорта. Они отличаются высокими показателями твердости и прочности. Данные щетки ЭГ14 20*32*64 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике щетки, либо от окончания провода, если наконечник отсутствует, и до верхней части либо накладки электрощетки. Так же они могут использоваться в импортных щеткодержателях.
Технические характеристики:
- Твердость щетки - 8-30 H;
- Электрическое удельное сопротивление - 20-38 мкОм*м;
- Коэффициент трения - не больше 0,25;
- Плотность тока - не больше 12 А/см2;
- Давление номинальное (нажатие пружины щеткодержателя) на электрощетку - 40 кПа;
- Скорость линейная - не больше 45 м/с;
- Содержание меди: ? %.
