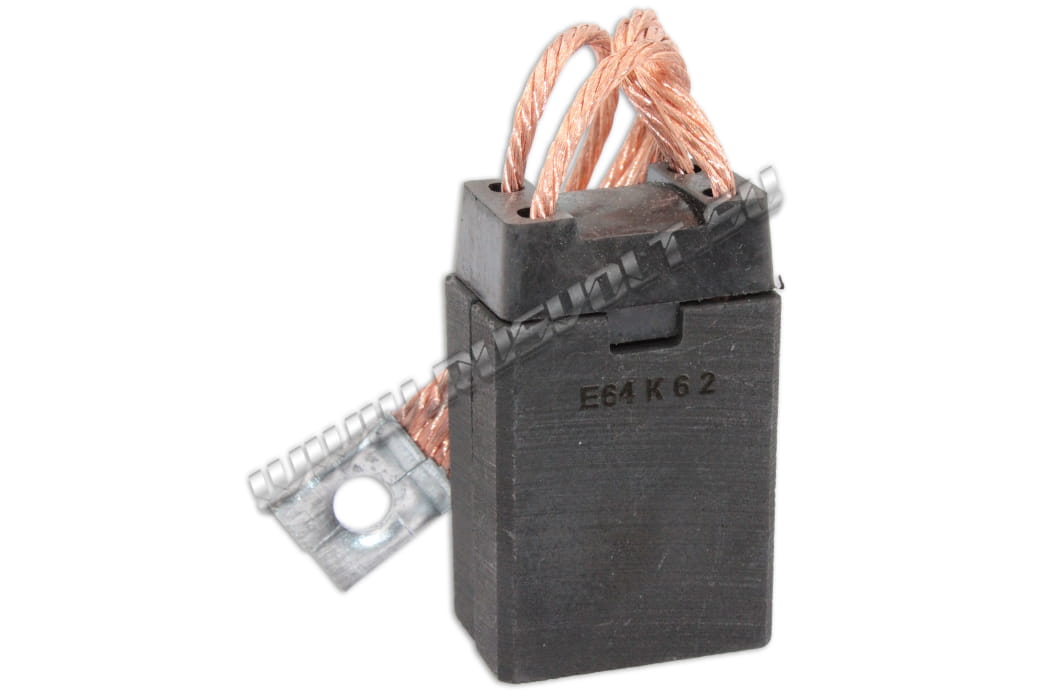

Электрографитовые щетки ЭГ64К
Характеристики и назначение щеток ЭГ-64К
Электрографитные щетки ЭГ-64К — это специализированные детали, входящие в узел токосъема, предназначенные для работы в тяговых электродвигателях нового поколения. Данная марка широко применяется в приводах мотор-колес, автосамосвалов увеличенной грузоподъемности (карьерных самосвалов) и современного электроподвижного состава, работающего в условиях высоких и интенсивных нагрузок.
Электрощетки ЭГ64К обеспечивают стабильную передачу электрического тока на коллектор или токосъемные кольца при значительных линейных скоростях. Благодаря особому составу электрографита, материал приобретает высокую механическую прочность и оптимальный диапазон удельного электрического сопротивления. Это позволяет эффективно использовать их в мощных машинах с тяжелыми режимами коммутации.
Конструктивные особенности:
- Разработаны для надежной эксплуатации в условиях постоянного вибрационного воздействия и ударных нагрузок, типичных для карьерной и железнодорожной техники.
- Для качественного соединения с электрической цепью оснащаются гибкими медными проводами ПЩ с усиленным типом крепления.
- Могут комплектоваться демпфирующими элементами (накладками) для снижения износа от воздействия нажимных пальцев щеткодержателя.
- Материал адаптирован под стандартные размеры посадочных мест тяговых двигателей отечественного и зарубежного производства, а также генераторов, имеющих блок контактных колец.
Технические параметры материала ЭГ64К
Сводная таблица физико-механических параметров материала ЭГ64К:
| Наименование параметра | Значение |
|---|---|
| Твердость (по Шору) | - |
| Удельное электрическое сопротивление | 35–65 мкОм*м |
| Максимальная линейная скорость | до 60 м/с |
| Плотность тока (номинальная) | - |
| Коэффициент трения | 0,17 |
| Номинальное давление | 40 кПа |
| Содержание меди | 0 % |
Особенности состава и применения:
Марка ЭГ-64К относится к категории чистых электрографитов, поэтому в теле самой щетки медь отсутствует (0%). Металл используется только в конструкции токоотводящего поводка. Заданный диапазон удельного сопротивления (от 35 до 65 мкОм*м) позволяет этой марке эффективно гасить избыточное искрение, способствуя образованию прочной защитной пленки на коллекторных пластинах.
Преимущества и эксплуатационные качества
- Стабильность контакта: Материал сохраняет свои рабочие свойства при резких изменениях скорости вращения и плотности тока.
- Защита рабочих поверхностей: Низкий коэффициент трения (не более 0,17) минимизирует нагрев коллектора и предотвращает возникновение глубоких царапин.
- Механическая выносливость: Плотная структура графита исключает выкрашивание кромок щетки при прохождении через межламельные зазоры.
- Долговечность: Специфика структуры ЭГ64К обеспечивает равномерный износ, что увеличивает межремонтный интервал тяжелонагруженного оборудования.
Условия поставки и заказа в РУСВОЛЬТ
Компания «РУСВОЛЬТ» осуществляет поставки электрощеток ЭГ-64К для тяговых и промышленных электрических машин. В зависимости от типа вашего оборудования, мы предлагаем удобные варианты сотрудничества:
- Из наличия на складе: Популярные типоразмеры всегда доступны для быстрой отгрузки.
- Производство под заказ: Изготавливаем изделия любой сложности по индивидуальным чертежам, ГОСТ или предоставленным образцам.
- Качество и надежность: Вся продукция проходит строгий контроль на соответствие техническим стандартам.
Как узнать цену и оформить заявку?
Для точного расчета стоимости и сроков поставки свяжитесь с нашим отделом продаж. Для оперативного подбора рекомендуем указать марку вашего двигателя или приложить технический чертеж изделия:
- По телефону: +7 (812) 449-90-49
- Почта для заявок и чертежей:
