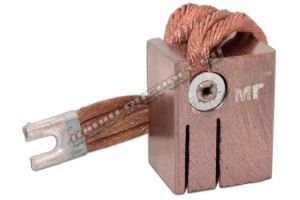

Меднографитовые щетки МГ (17)
Характеристики меднографитных щеток МГ (МГ17, 17)
Меднографитные щетки МГ (17) — это высокопроводящие контактные элементы, предназначенные для работы в низковольтных электрических машинах с высокой плотностью тока. Благодаря высокому содержанию металла в составе, они идеально подходят для асинхронных двигателей с фазным ротором, кранового оборудования, стартеров, сварочных генераторов и электрических машин постоянного тока с напряжением до 12–40 В.
Описание и назначение
Электрощетки МГ17 (17) выступают важнейшим звеном токосъемного устройства (щеткодержателя). Их главная задача — обеспечить надежный электрический контакт между неподвижной частью машины и вращающимся коллектором (или контактными кольцами). Материал щетки изготавливается методом порошковой металлургии путем прессования и термообработки смеси графита и медного порошка.
Конструктивные особенности:
- Выпускаются в широком спектре типоразмеров и конструктивных исполнений, чаще всего оснащаются токоведущим проводом.
- Для отвода высоких токов используется гибкий медный провод марки ПЩ (неизолированный), часто с увеличенным сечением.
- Длина токоотводящего повода измеряется от центра крепежного отверстия в наконечнике (или от края провода) до верхней грани контактного элемента.
- Совместимы со стандартными отечественными (ГОСТ) и импортными щеткодержателями.
- В зависимости от модификации могут комплектоваться амортизирующими резиновыми накладками для защиты верхней части от давления нажимной пружины.
Технические характеристики материала МГ
Ниже представлены точные физико-механические и электрические параметры данного материала. В отличие от углеродных марок, серия МГ отличается сверхнизким сопротивлением и способностью пропускать огромные токи.
Сводная таблица физико-механических параметров материала МГ (17):
| Наименование параметра | Значение |
|---|---|
| Твердость (по Шору) | 4–14 H |
| Удельное электрическое сопротивление | не более 0,12 мкОм*м |
| Максимальная линейная скорость | до 30 м/с |
| Плотность тока (номинальная) | до 30 А/см² |
| Коэффициент трения | не более 0,20 |
| Номинальное давление | 18–23 кПа |
| Содержание меди (ориентировочно) | около 85 % |
Почему содержание меди достигает 85%?
Аббревиатура «МГ» расшифровывается как «меднографитная». В отличие от электрографитных серий (ЭГ), где тело щетки полностью состоит из углерода, рабочая часть электрощетки МГ представляет собой композит, в котором медь является основным токопроводящим компонентом (до 85%). Именно это позволяет добиться колоссальной проводимости, необходимой для стартерных и низковольтных режимов работы, где важен каждый ампер тока и недопустимы большие потери напряжения на скользящем контакте.
Преимущества и эксплуатационные качества
- Сверхвысокая токопроводимость: Удельное сопротивление менее 0,12 мкОм*м гарантирует минимальные тепловые потери мощности в узле токосъема.
- Работа при высоких токовых нагрузках: Способны стабильно выдерживать плотность тока до 30 А/см², что недостижимо для обычных графитовых щеток.
- Устойчивость к механическим нагрузкам: Металлизированная структура делает контактный элемент более плотным и прочным на излом.
- Мягкий контакт: Несмотря на обилие меди, графитовая основа (оставшиеся 15%) выступает в роли эффективной твердой смазки, снижая коэффициент трения и сохраняя контактные кольца от преждевременного износа.
Условия производства и заказа щеток МГ (17)
Компания «РУСВОЛЬТ» осуществляет поставки электрографитовых щеток МГ (17) для электрических машин. В зависимости от специфики вашего оборудования, мы предлагаем гибкие условия отгрузки:
- Из наличия на складе: Популярные конструктивы и размеры всегда доступны для быстрой отправки.
- Производство под заказ: Изготавливаем щетки нестандартных размеров и любой конфигурации по вашим чертежам. Гарантируем сжатые сроки производства на отечественных мощностях.
- Качество и гарантия: Вся продукция соответствует действующим ГОСТ и ТУ.
Как оформить заявку и узнать цену?
Для точного расчета стоимости и сроков поставки свяжитесь с нашим отделом продаж:
- По телефону: +7 (812) 449-90-49
- Почта для заявок и чертежей:
