Электрощетки МГ 6x10x20 меднографитовые
Электрощетки МГ 6*10*20 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки меднографитовые МГ 6x10x20, позвонив по номеру телефона +7(812) 449-90-49, либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".
Щетки меднографитные МГ 6*10*20 К1-1, 1/0,5*50 мм, 4ВГ (чертеж № 114-2020):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-1 | ПЩ 1/0,5*50 мм | отсутствует | 4ВГ | отсутствует | ТУ16-88 ИЛЕА.685211.037ТУ | эскиз № 114-2020 | 7 г. |
Щетки меднографитные МГ 6*10*20 К1-1, 1/0,5*100 мм (чертеж № 142-2017):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-1 | ПЩ 1/0,5*100 мм | отсутствует | отсутствует | отсутствует | ТУ16-88 ИЛЕА.685211.037ТУ | эскиз № 142-2017 | 7 г. |

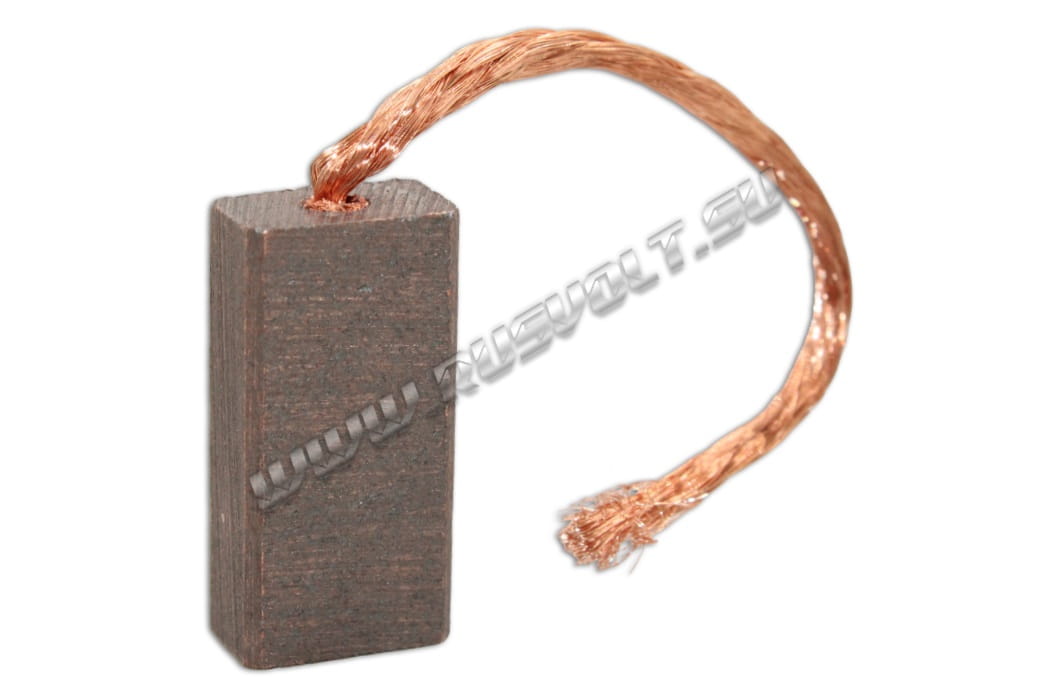

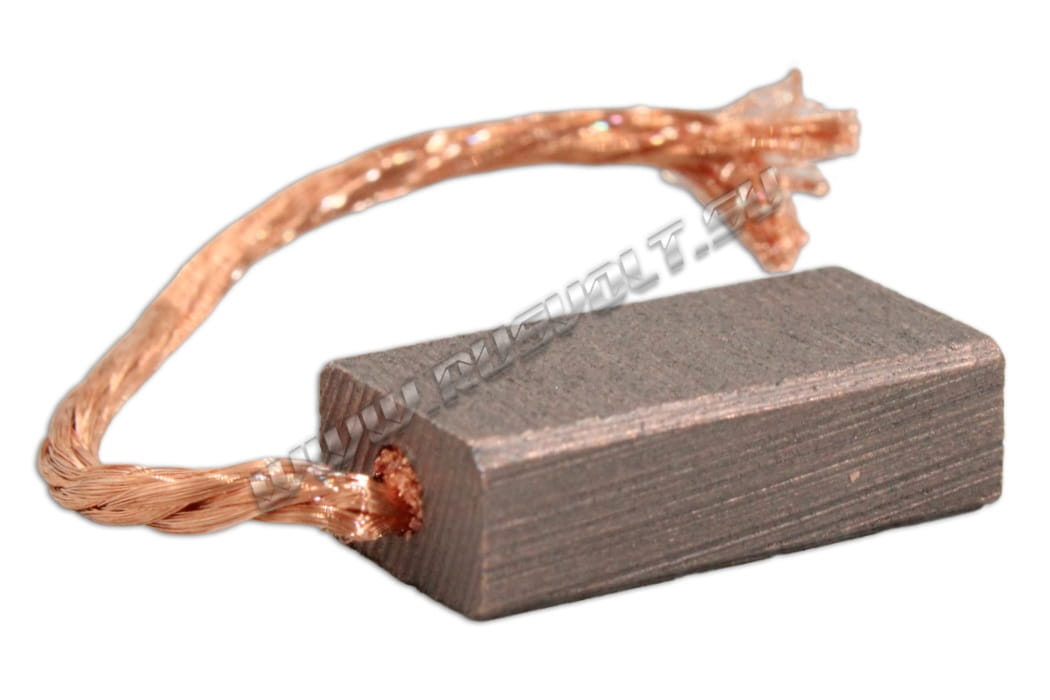

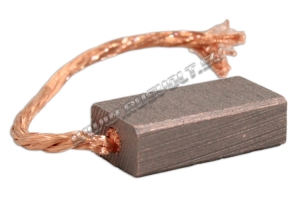

xxxЩетки меднографитные МГ 6*10*20 К1-1, 1/1*50 мм:
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-1 | ПЩ 1/1*50 мм | отсутствует | отсутствует | отсутствует | - | - | 7 г. |
Щетки меднографитные МГ 6*10*20 конструктив К1-1 (эскиз № 1-2015):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1 | отсутствует | отсутствует | отсутствует | отсутствует | ТУ16-88 ИЛЕА.685211.037ТУ | эскиз № 1-2015 | 6,22г. |
Щетки меднографитные МГ 6*10*20 конструктив К1-5 (чертеж № 273-2018):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа |
|---|---|---|---|---|---|---|
| К1-5 | ПЩ 1/1,0*50 мм | отсутствует | отсутствует | отсутствует | ТУ16-88 ИЛЕА.685211.037ТУ | эскиз 273-2018 |
Описание и назначение электрических щеток:
Электрощетки меднографитовые марки МГ 6x10x20 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Меднографитные электрощетки МГ применяются для корректной работы большого перечня магистральных тепловозов, непосредственно устанавливаясь в тяговых двигателях. Они отличаются высокими показателями твердости и прочности. Данные щетки МГ 6*10*20 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике либо от окончания провода, если наконечник отсутствует, и до верхней части электрической щетки.
Технические характеристики:
- Твердость щетки - 4-14;
- Электрическое удельное сопротивление - не больше 0,12 мкОм*м;
- Коэффициент трения - не больше 0,2;
- Плотность тока - не больше 30 А/см2;
- Давление номинальное (нажатие) на электрощетку - 20 кПа;
- Скорость линейная - 30 м/с;
- Содержание меди: 85%.
Как заказать электрощетки МГ 6*10*20?
Специалисты нашей компании помогут вам правильно подобрать марку щетки исходя из типа вашего изделия. Для получения консультации и расчета стоимости свяжитесь с нами:
- Телефон отдела продаж: +7 (812) 449-90-49
- Электронная почта для заявок:
- Офис и склад: г.Санкт-Петербург.
Мы обеспечиваем быструю доставку заказов по всей территории России и предлагаем выгодные цены на оптовые партии комплектующих.
