Электрощетки МГ 16x32x50 меднографитовые
Электрощетки МГ 16*32*50 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки меднографитовые МГ 16x32x50 позвонив по номеру телефона +7(812) 449-90-49 либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".

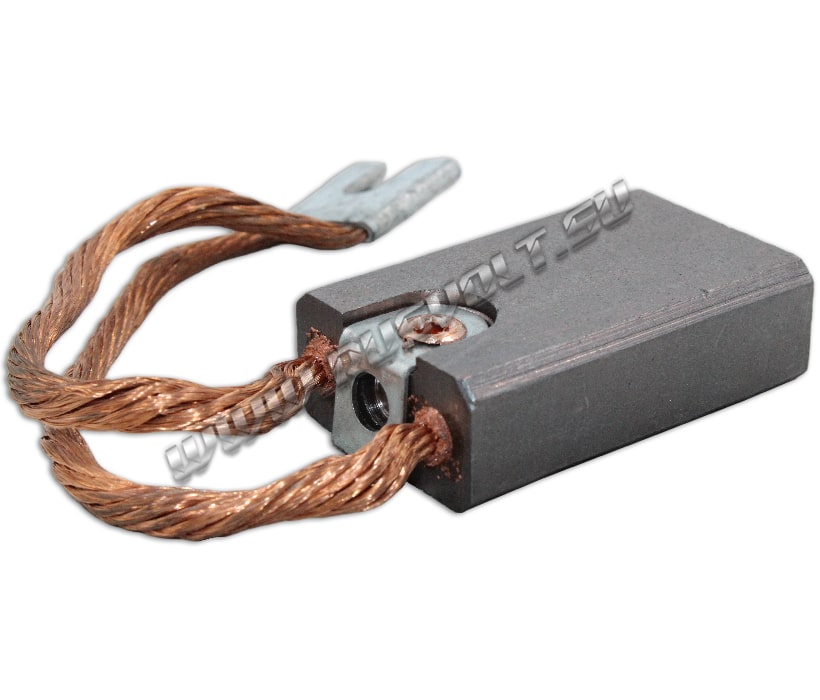

Щетки меднографитные МГ 16*32*50 конструктив К1-3 (эскиз № 112-2024):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/6,0*125 мм | НК1отв. | 6П | отсутствует | ТУ16-88 ИЛЕА.685211.037ТУ | эскиз № 112-2024 | 148 г. |
Щетки меднографитные МГ 16*32*50 конструктив К1-3 (чертеж № ФР1673-01):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/4,0*120 мм | отсутствует | 10ПГ | отсутствует | ТУ16-88 ИЛЕА.685211.037ТУ | чертеж № ФР1673-01 | 168 г. |
Щетки меднографитные МГ 16*32*50 конструктив К1-3 (эскиз № 150-2025):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/6,0*125 мм | отсутствует | 6ПГ | ТКР | ТУ16-88 ИЛЕА.685211.037ТУ | эскиз № 150-2025 | 159 г. |

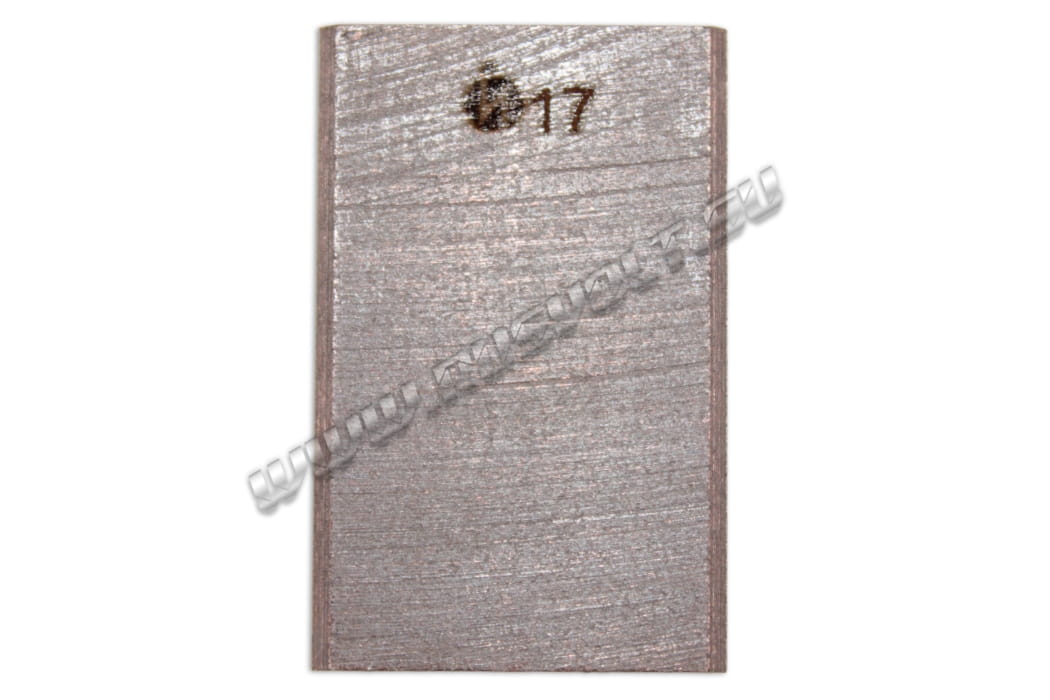

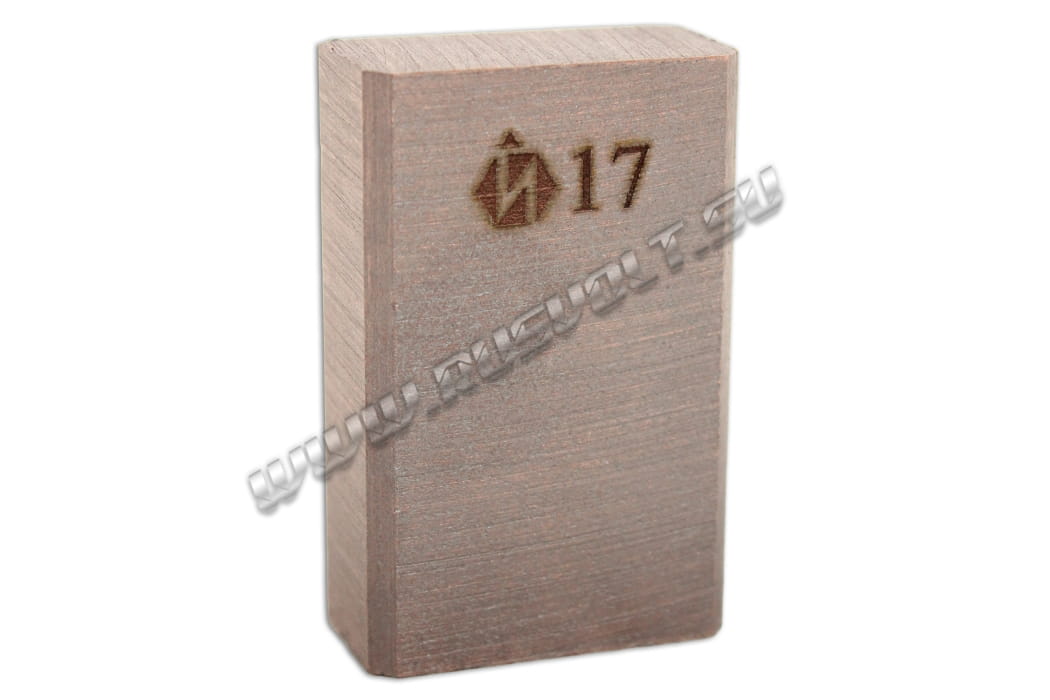

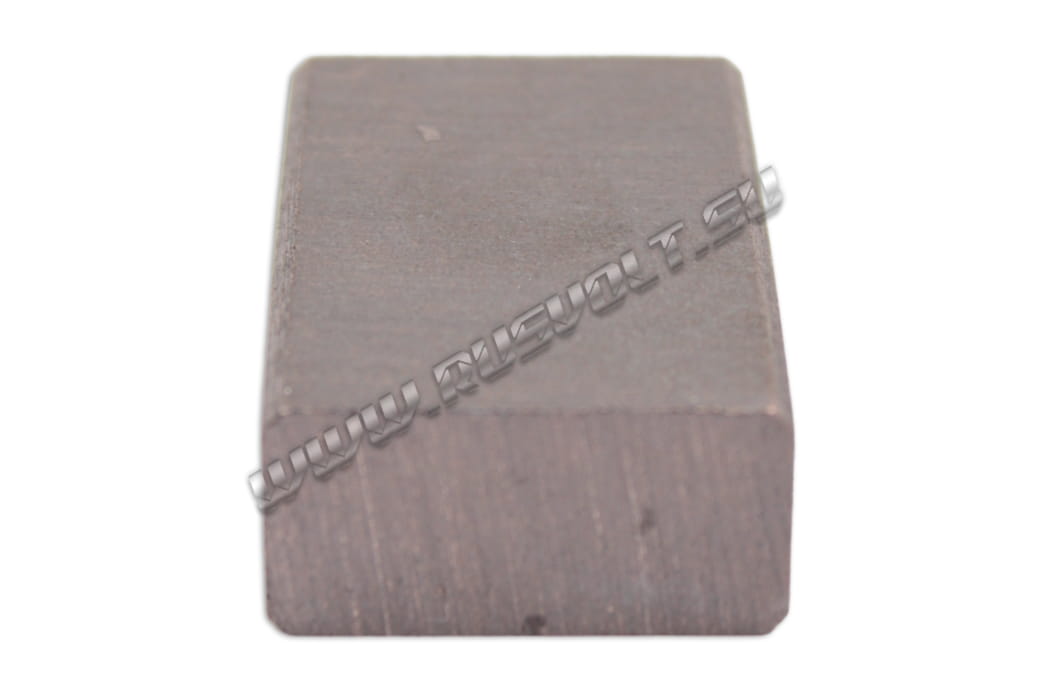

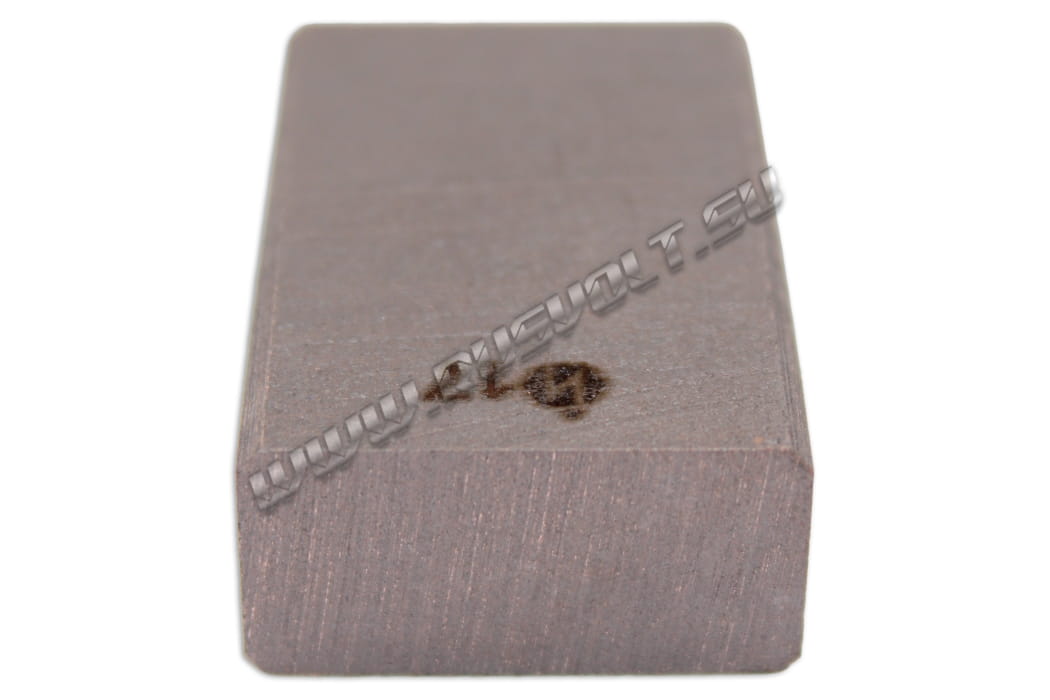

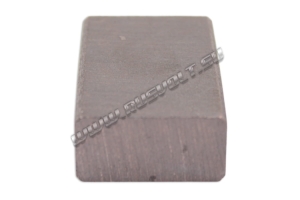

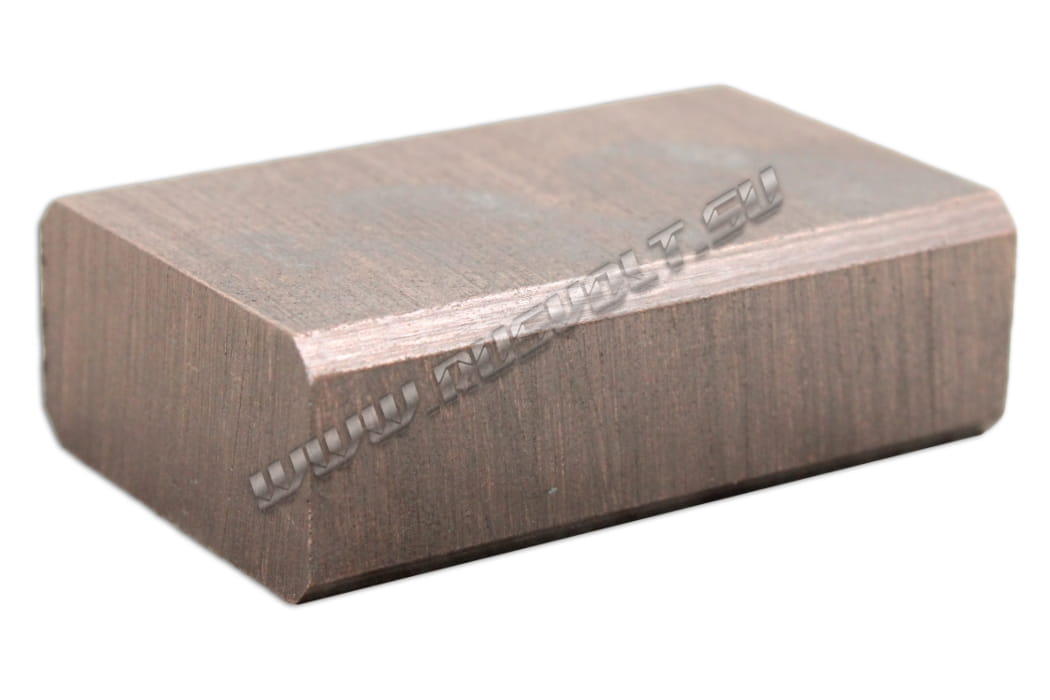

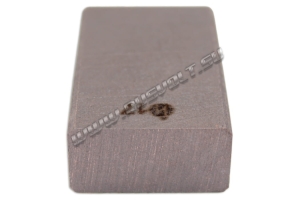

Щетки меднографитные МГ 16*32*50 К1 (эскиз № 1-2015)
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1 | - | - | - | отсутствует | ТУ 16-88 ИЛЕА.685211.037 ТУ | эскиз № 1-2015 | 140 г. |
Описание и назначение электрических щеток:
Электрощетки меднографитовые марки МГ 16x32x50 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Меднографитные электрощетки МГ применяются для корректной работы большого перечня магистральных тепловозов, непосредственно устанавливаясь в тяговых двигателях. Они отличаются высокими показателями твердости и прочности. Данные щетки МГ 16*32*50 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике либо от окончания провода, если наконечник отсутствует, и до верхней части электрической щетки.
Технические характеристики:
- Твердость щетки - 4-14;
- Электрическое удельное сопротивление - не больше 0,12 мкОм*м;
- Коэффициент трения - не больше 0,2;
- Плотность тока - не больше 30 А/см2;
- Давление номинальное (нажатие) на электрощетку - 20 кПа;
- Скорость линейная - 30 м/с;
- Содержание меди: 85%.
Как заказать электрощетки МГ 16*32*50?
Специалисты нашей компании помогут вам правильно подобрать марку щетки исходя из типа вашего изделия. Для получения консультации и расчета стоимости свяжитесь с нами:
- Телефон отдела продаж: +7 (812) 449-90-49
- Электронная почта для заявок:
- Офис и склад: г.Санкт-Петербург.
Мы обеспечиваем быструю доставку заказов по всей территории России и предлагаем выгодные цены на оптовые партии комплектующих.
