Электрографитовые щетки ЭГ61А
Характеристики и назначение щеток ЭГ-61А

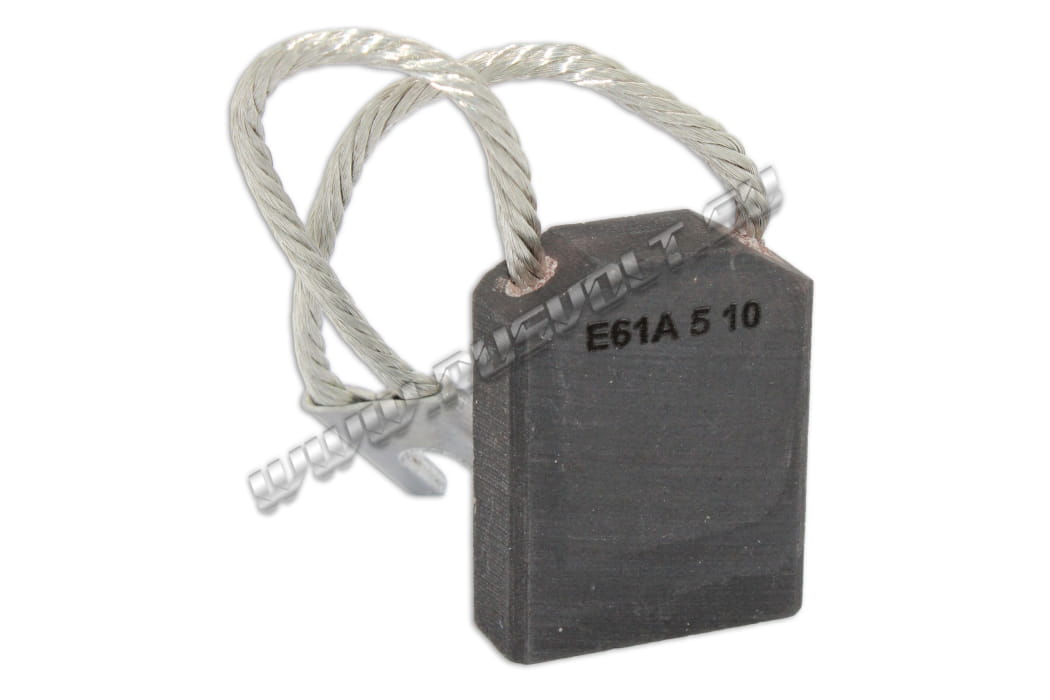

Электрографитные щетки ЭГ-61А — это специализированные детали, входящие в узел токосъема, предназначенные для работы в тяговых электрических машинах и мощных промышленных двигателях. Данная марка является модифицированной версией стандартного электрографита и широко применяется в двигателях магистральных тепловозов, электровозов и городского транспорта, работающих в условиях интенсивных нагрузок.
Электрощетки ЭГ61А обеспечивают стабильную передачу электрического тока на коллектор или токосъемные кольца при значительных линейных скоростях. Благодаря особому циклу температурной обработки, материал приобретает высокую механическую прочность и расширенный диапазон удельного сопротивления. Это позволяет эффективно использовать их в машинах с напряжением до 500 В и тяжелыми режимами коммутации.
Конструктивные особенности:
- Разработаны для стабильной эксплуатации в условиях постоянного вибрационного воздействия и ударных нагрузок.
- Для качественного соединения с электрической цепью оснащаются гибкими медными проводами ПЩ с усиленным типом крепления.
- Могут комплектоваться дополнительными демпфирующими элементами (накладками) для снижения износа от воздействия нажимных пальцев щеткодержателя.
- Материал адаптирован под стандартные размеры посадочных мест тяговых двигателей отечественного и зарубежного производства, а также генераторов, имеющих блок контактных колец.
Технические параметры материала ЭГ61А
Сводная таблица физико-механических параметров материала ЭГ61А:
| Наименование параметра | Значение |
|---|---|
| Твердость (по Шору) | 20–65 H |
| Удельное электрическое сопротивление | 36–60 мкОм*м |
| Максимальная линейная скорость | до 60 м/с |
| Плотность тока (номинальная) | не более 17-19,5 А/см² |
| Коэффициент трения | не более 0,15 |
| Номинальное давление | 40 кПа |
| Содержание меди | 0 % |
Особенности состава и применения:
Марка ЭГ-61А относится к категории чистых электрографитов, поэтому в теле самой щетки медь отсутствует (0%). Металл используется только в конструкции токоотводящего поводка. Расширенный диапазон удельного сопротивления (до 60 мкОм*м) позволяет этой марке эффективно гасить избыточное искрение, способствуя образованию прочной политуры на коллекторных пластинах.
Преимущества и эксплуатационные качества
- Стабильность контакта: Материал сохраняет свои рабочие свойства при резких изменениях скорости вращения и плотности тока.
- Защита рабочих поверхностей: Сверхнизкий коэффициент трения минимизирует нагрев коллектора и предотвращает возникновение глубоких царапин.
- Механическая выносливость: Высокая плотность графита исключает выкрашивание кромок щетки при прохождении через межламельные зазоры.
- Долговечность: Специфика структуры ЭГ61А обеспечивает равномерный износ, что увеличивает межремонтный интервал оборудования.
Условия поставки и заказа в РУСВОЛЬТ
Компания «РУСВОЛЬТ» осуществляет поставки электрощеток ЭГ-61А для тяговых и промышленных электрических машин. В зависимости от типа вашего оборудования, мы предлагаем удобные варианты сотрудничества:
- Из наличия на складе: Популярные типоразмеры всегда доступны для быстрой отгрузки.
- Производство под заказ: Изготавливаем изделия любой сложности по индивидуальным чертежам, ГОСТ или предоставленным образцам.
- Качество и надежность: Вся продукция проходит контроль на соответствие техническим стандартам.
Как узнать цену и оформить заявку?
Для точного расчета стоимости и сроков поставки свяжитесь с нашим отделом продаж. Для оперативного подбора рекомендуем указать марку вашего двигателя или приложить технический чертеж изделия:
