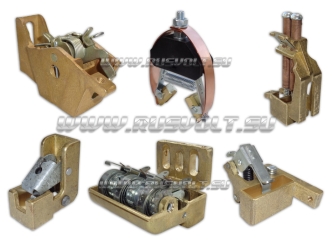

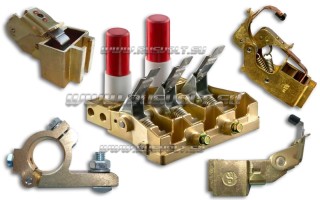

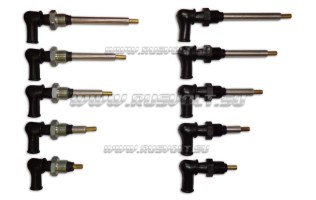

Щеткодержатели для электродвигателей и генераторов
Назначение и конструктивные особенности щеткодержателей
Основная функция данного устройства заключается в надежной фиксации электрощетки внутри электродвигателя и обеспечении стабильного контактного давления на рабочую поверхность — коллектор или токосъемные кольца. От грамотного подбора этой детали напрямую зависит срок службы скользящего контакта и бесперебойная работа оборудования.
Конструктивно стандартный механизм состоит из ряда базовых элементов:
- направляющая обойма (корпус посадки);
- крепежный узел для фиксации на статоре или траверсе;
- нажимная пружина, генерирующая рабочее усилие;
- рычаг, передающий давление (напрямую или через амортизатор);
- опорная стойка для центровки;
- амортизирующий элемент, гасящий вибрации;
- нажимная головка.
По сфере применения щеткодержатели делятся на промышленные и транспортные модификации. Стоит учитывать, что сам держатель — это лишь базовый компонент. Вместе с графитовыми контактами, несущей конструкцией и поверхностью скольжения (в роли которой часто выступает блок контактных колец) они формируют единый узел токосъема.
Расшифровка заводской маркировки
Обозначение изделий подчиняется строгому стандарту:
- Первый символ определяет тип продукции (Д — щеткодержатель).
- Второй символ указывает на конструктивное исполнение (Н — наклонные, Р — радиальные, Ц — цилиндрические, П — подвижные, Д — двойные, Т — тандемные, включая Тн и Тр).
- Третий символ описывает категорию нажимного механизма (Пс, Пк, Пр и их производные).
Виды нажимных механизмов и пружин
Надежность контакта во многом определяют пружины щеткодержателей. При их ослаблении нарушается стабильность работы, что ведет к искрению и преждевременному износу коллектора и самих контактов (особенно это критично, если применяются дорогостоящие импортные щетки).
В современных узлах используется несколько вариантов пружин:
- Сжатия (цилиндрические) — передают усилие через головку или напрямую на рычаг. Актуальны для радиального и цилиндрического оборудования.
- Кручения (цилиндрические) — воздействуют непосредственно на рычажную систему (не подходят для цилиндрических и подвижных моделей).
- Кручения (часовой тип) — также давят на рычаг (запрещены в цилиндрических/подвижных устройствах).
- Растяжения (цилиндрические) — работают в связке со стойкой и амортизатором. Универсальное решение для всех типов механизмов, кроме цилиндрических.
| Буквенное обозначение | Тип установленной пружины | Кинематика передачи давления | Сфера применения |
|---|---|---|---|
| Пс | Пружина сжатия (цилиндрическая) | Напрямую или через нажимную головку | Радиальные и цилиндрические модели |
| Пк Пкр |
Пружина кручения (цилиндрическая) | Напрямую или с помощью рычага | Все виды агрегатов (кроме подвижных/цилиндрических) |
| Пр Прс Пра |
Пружина растяжения (цилиндрическая) | Через рычаг (напрямую, со стойкой или амортизатором) | Универсальные (кроме цилиндрических) |
| Пч Пчр |
Пружина кручения (часовой тип) | Напрямую или с помощью рычага | Все виды агрегатов (кроме подвижных/цилиндрических) |
Классификация по типу электродвигателей
| Конструкция держателя | Область использования |
|---|---|
| Двойные | Машины малой и средней мощности |
| Наклонные | Высокооборотистые двигатели (с быстрым вращением ротора/якоря) |
| Тандем (радиально-наклонные) | Коллекторные системы сверхвысокой мощности |
| Подвижные | Асинхронные силовые агрегаты |
| Цилиндрические | Бытовая техника и электроинструмент |
| Радиальные | Электромашины с частотой вращения до 5–6 тыс. об/мин |
Ключевые сферы применения и виды оборудования
Щеткодержатели задействованы во многих отраслях промышленности. В зависимости от специфики производства выделяют следующие направления:
Горнодобывающий сектор:
- Приводы тяги для карьерной экскаваторной техники, в том числе для тяжелых шагающих моделей.
- Оборудование шахтных подъемов, включая клети и скипы.
- Высокопроизводительные конвейерные линии, дробильно-размольные комплексы и буровые установки.
Сфера тягового транспорта:
- Тяговые электродвигатели и вспомогательные генераторные установки маневровых и магистральных локомотивов (электровозов, тепловозов).
- Городской пассажирский электротранспорт: подвижной состав метрополитена, трамваи и троллейбусы.
- Тяжелые карьерные самосвалы, оснащенные электромеханической трансмиссией.
Предприятия металлургии:
- Основные и обслуживающие приводы прокатных станов.
- Печное и агломерационное оборудование.
- Металлургические и литейные крановые установки специального назначения, функционирующие при экстремальных температурах и повышенной запыленности.
Энергетическая отрасль:
- Турбогенераторные установки на ТЭЦ и АЭС.
- Гидрогенераторы, обслуживающие гидроэлектростанции.
- Системы синхронных компенсаторов.
- Ветроэнергетические установки (ветрогенераторы, в составе узлов токосъема контактных колец).
Подъемно-транспортные механизмы:
- Электродвигатели с фазным ротором для мостовых, козловых, башенных и портовых кранов.
- Промышленные тельферы и мощные грузовые лебедки.
Морской и речной флот:
- Системы гребных электродвигателей на подводных судах, ледоколах и дизель-электроходах.
- Бортовые генераторные установки, грузовые палубные лебедки и насосные станции.
Оборудование общепромышленного назначения:
- Крупногабаритные фрезерные, карусельные и токарные станки, работающие от приводов постоянного тока.
- Мощные промышленные насосы, центрифуги, дымососы и вентиляторные установки.
- Смесительное и экструдерное оборудование, применяемое на химических и целлюлозно-бумажных производствах.
Выбор конкретной модификации щеткодержателя (радиального, наклонного, двойного типа, с цилиндрическими либо рулонными пружинами) напрямую зависит от эксплуатационной среды на конкретном производстве. При индивидуальном подборе конструкции учитываются такие факторы, как частота вращения, вибрационные нагрузки и агрессивность окружающих условий. Грамотный расчет позволяет минимизировать износ электрощеток и исключить вероятность искрения на коллекторном узле или контактных кольцах.
Правила монтажа на генераторы и двигатели
Для предотвращения аварий и продления ресурса оборудования, установка компонентов должна выполняться с соблюдением ряда регламентов:
- Соблюдение дистанции: Расстояние от нижней грани обоймы щеткодержателя до коллектора должно составлять строго 1,5–2 мм. Превышение этого зазора ведет к нестабильному токосъему, а занижение мешает нормальной притирке контакта, вызывая его ускоренный износ.
- Центровка с реверсом: В реверсивных машинах (с радиальными узлами) ось обоймы обязана идеально совпадать с нормалью к контактной поверхности.
- Смещение без реверса: Если ротор вращается в одну сторону, допускается отклонение оси устройства от нормали на 1/6 ширины контакта по направлению вращения.
- Проверка прилегания: Чтобы протестировать точность позиционирования, рабочую фаску новой щетки натирают мелом и проворачивают вал. Равномерный меловой отпечаток на коллекторе подтверждает правильность установки.
- Параллельность: При установке нескольких щеткодержателей на общие бракеты, стенки их обойм должны быть строго параллельны граням пластин коллектора.
- Шаг установки: Элементы монтируются с одинаковым интервалом по всей окружности. Допустимая погрешность позиционирования: для сверхмощных установок — 0,005L (где L — расстояние между осями соседних узлов), для агрегатов до 200 кВт — от 0,015L до 0,020L.
- Защита от канавок: Чтобы рабочая поверхность не покрывалась кольцевыми бороздками (выработкой), узлы устанавливают с легким осевым смещением. Интервал смещения рассчитывают так, чтобы каждую линию скольжения перекрывало равное количество плюсовых и минусовых элементов.
Условия поставки и производства щеткодержателей
Компания «РУСВОЛЬТ» осуществляет поставки щеткодержателей для электрических машин постоянного и переменного тока. В зависимости от типа вашего оборудования, мы предлагаем удобные варианты сотрудничества:
- Из наличия на складе: Популярные серии (крановые, тяговые, общепромышленные) всегда доступны для оперативной отгрузки.
- Производство под заказ: Изготавливаем нестандартные узлы токосъема любой сложности по вашим чертежам, ГОСТ или изношенным образцам.
- Качество и надежность: Вся продукция проходит строгий контроль качества (включая проверку усилия нажатия пружин) и изготавливается из высококачественных материалов (латунь, сталь, медь).
Как узнать цену и оформить заявку?
Для точного расчета стоимости и сроков поставки свяжитесь с нашим отделом продаж. Для быстрого подбора рекомендуем указать марку электродвигателя или приложить к письму чертеж:
- По телефону: +7 (812) 449-90-49
- Почта для заявок и чертежей:
