Щеткодержатель типа А-706 12,5х44
Щёткодержатели типа А-706 12,5х44 чертеж 5ТХ.112.012 отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести А706 12,5*44 вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".
Характеристики щеткодержателя А-706 12,5x44
Щёткодержатель А-706 12,5х44 состоит из обоймы и нажимного устройства, обеспечивающего прилегание щетки к коллектору с необходимым усилием. Он сделан со специальной цилиндрической витой пружиной растяжения, радиальный, с разъемом для одной щетки ЭГ14 12,5х44х40. Давление на графитовую щетку передаётся с помощью рычага и должно быть отрегулировано так, чтобы был плотный и надежный контакт между щеткой и коллектором. Сам щеткодержатель крепится на бракет (траверсу). Изготавливается под давлением из латуни марки ЛС-59 с помощью фрезерной обработки путем протяжки, сверления и запиловки.
Щеткодержатель А-706 12,5x44 - чертеж 1РВ.100.159-1 ГЧ
- Материал изготовления: оцинкованная сталь, латунь, медь, пружинная сталь с покрытием;
- Вес изделия: 208 г;
- чертеж: 1РВ.100.159-1 ГЧ.

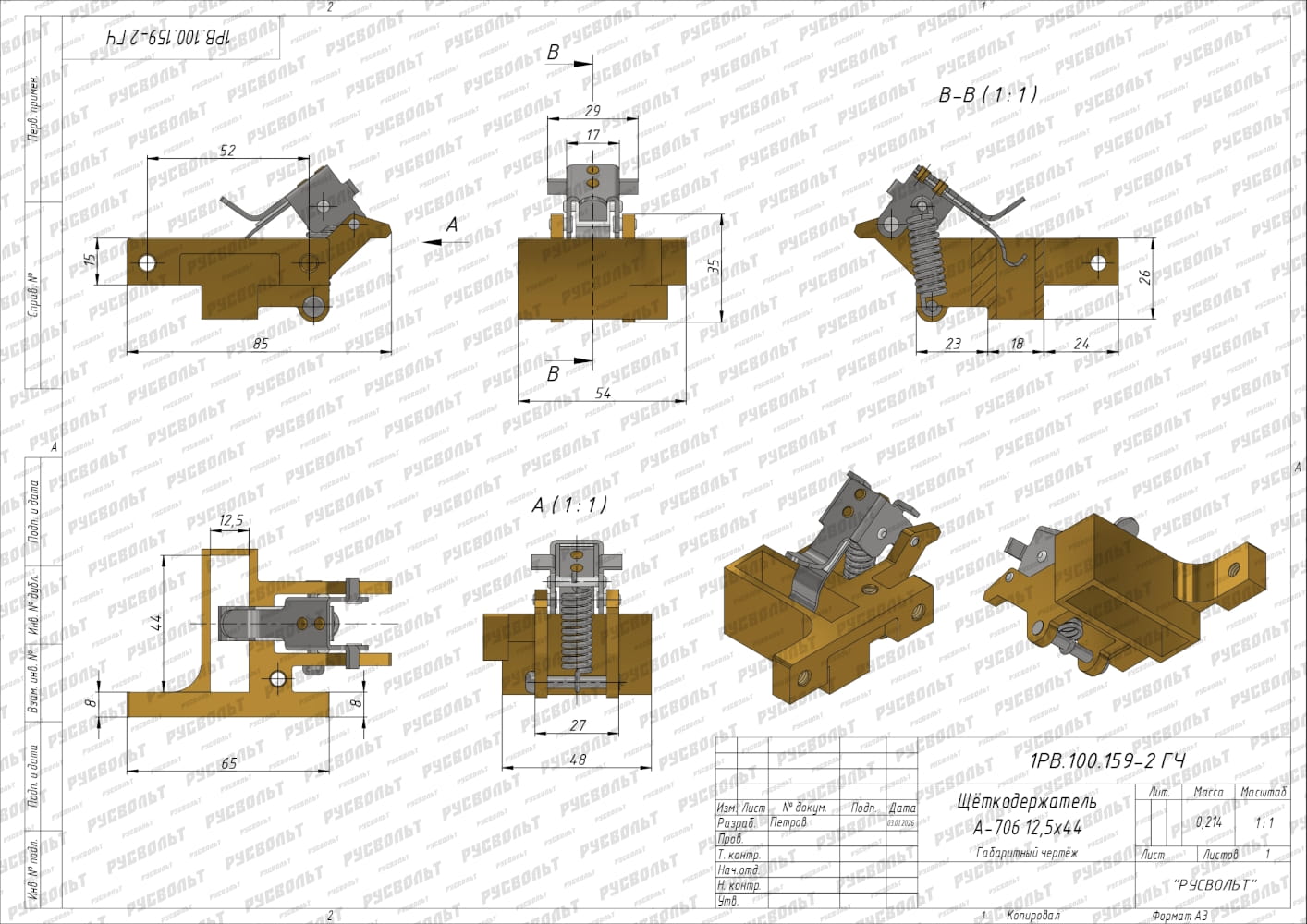

Щеткодержатель А-706 12,5х44 - чертеж 1РВ.100.159-2 ГЧ
- Материал изготовления: оцинкованная сталь, латунь, медь;
- Вес изделия: 214 г;
- чертеж: 1РВ.100.159-2 ГЧ.
Щеткодержатель А-706 12,5х44 - чертеж 1РВ.100.159 ГЧ
- Материал изготовления: оцинкованная сталь, латунь;
- Вес изделия: 190 г;
- чертеж: 1РВ.100.159 ГЧ.
Может применяться в электродвигателях (генераторах): МВТ-25/9, МВГ-25/11, ВТ-275/120, ВГТ-275/150, В-600, А-706А.
Возможные обозначения и чертежи щеткодержателя А-706 12,5х44 могут выглядеть следующим образом:
- щеткодержатель типа А-706 12,5х44;
- щеткодержатель типа А706 12,5*44;
- чертеж 5ТХ.112.012.
