Крановые щеткодержатели МТ (MTF, MTH) - Россия
Для комплектации токосъемных узлов в электродвигателях серий МТ (включая MTF и MTH), оснащенных фазным ротором и используемых в подъемной технике, применяются специализированные крановые щеткодержатели типа МТ. Они гарантируют прямой контакт угольной электрощетки (марок ЭГ или МГ) с контактными кольцами либо коллектором агрегата, а их конструкция включает обойму, нажимную систему и элемент крепления. Данные устройства формируют необходимое усилие на электрощетку, обеспечивают ее беспрепятственное перемещение внутри окна и позволяют легко производить замену изношенных щеток.
Внутри узла электрощетки позиционируются строго по окружности токосъемных колец двигателя, при этом ручная регулировка силы давления конструкцией не предусмотрена. Фиксация изделия осуществляется посредством квадратного пальца, а производство корпуса основано на методе стальной штамповки. Хотя подобные токосъемники подходят для различного оборудования, их главная сфера — это крановые моторы. Чтобы безошибочно выбрать нужную модификацию, крайне важно точно знать марку электродвигателя. ООО «Компания Русвольт» осуществляет комплексные поставки данных деталей и подходящих электрощеток для обеспечения стабильной работы вашей техники.
Устройство и структурные элементы крановых токосъемников МТ
- Блок постоянного нажатия — механизм, формирующий усилие посредством специальной пружины и передающий его строго на поверхность электрощетки.
- Направляющий металлический каркас (обойма) — это важнейший компонент детали, который охватывает и направляет движение электрощетки в процессе эксплуатации.
- Монтажный узел (элемент крепления) — технологическая часть, служащая для жесткой фиксации всего щеткодержателя внутри электрической машины.
Размерные характеристики и совместимость с агрегатами
Современная классификация делит данные комплектующие на четыре основных размерных группы (величины). Каждому габариту электромотора соответствует своя размерная группа деталей. Стоит отметить универсальность некоторых моделей: например, токосъемный аппарат с параметрами МТ 8х10 (либо 8х12,5) отлично подходит для монтажа на моторы нулевого, первого, а также второго габаритов. Это достигается за счет встроенной опции регулировки внутреннего пространства под электрощетку размером 8х10х32 или 8х12,5х32.
| Модификация держателя МТ и размер посадочного окна | Габаритный размер электромотора | Совместимые маркировки двигателей для кранов |
|---|---|---|
| Комплектующее серии МТ с окнами 8х10 / 8х12,5 (охватывает 0, 1 и 2 величины) | 0-й | Электродвигатели MTF-011 и MTH-011, их модификации ДMTF-011 с ДMTH-011, а также агрегаты MTF-012, MTH-012 и аналогичные им ДMTF-012 с ДMTH-012. |
| 1-й | Модели MTF-111 и MTH-111, двигатели ДMTF-111 и ДMTH-111, расширенная серия 5MTH-111, а также моторы MTF-112, MTH-112, ДMTF-112, ДMTH-112 и 5MTH-112. | |
| 2-й | Агрегаты MTF-211 и MTH-211, включая версии ДMTF-211, ДMTH-211, а также линейки 5MTH-211 и 4MTH-211. | |
| Аппарат токосъемный формата 10х25 (исключительно для 3 величины) | 3-й | Модификации MTF-311, MTH-311, 5MTH-311, 4MTH-311, плюс аналогичные моторы 312-й группы (MTF-312, MTH-312, 5MTH-312, 4MTH-312). |

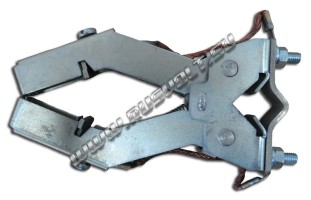

| Изделие линейки МТ с параметрами 12,5х32 (покрывает 4 и 5 величины) | 4-й | Моторы 411-й группы (MTF-411, MTH-411, 5MTH-411, 4MTH-411) и 412-й серии (MTF-412, MTH-412, 5MTH-412, 4MTH-412). |
| 5-й | Электрические машины MTF-511, MTH-511, а также их прямые вариации MTF-512 и MTH-512. | |

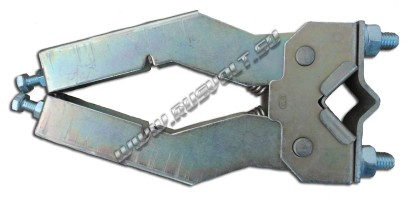

| Крупногабаритный держатель МТ 16х40 (либо 16х50), рассчитанный на 6 и 7 величины | 6-й | Серии MTF-611, MTH-611, 5MTH-611, а также 612-я (MTF-612, MTH-612, 5MTH-612) и 613-я группы двигателей (MTF-613, MTH-613, 5MTH-613). |
| 7-й | Тяжелые крановые моторы MTH-711 и 4MTH-711. |
Зависимость размеров комплектующих от мощности двигателя
Для правильного подбора деталей токосъемного узла следует учитывать не только маркировку, но и электрические параметры оборудования. Ниже представлена классификационная таблица, наглядно демонстрирующая, какие электрощетки устанавливаются в крановые щеткодержатели в зависимости от номинальной мощности эксплуатируемого агрегата.
| Условный габарит электромотора | Номинальная мощность оборудования (кВт) | Применяемые габариты электрощеток (мм) |
|---|---|---|
| 0, 1 и 2 величины | 1,4; 2,2; 3,5; 5,0; 7,5 | 8х12,5х32 |
| 3 величина | 11; 16 | 10х25х32 |
| 4 и 5 величины | 22; 28; 30; 37 | 12,5х32х40 |
| 6 величина | 45; 60; 75 | 16х40х50 |
| 6 и 7 величины | 45; 60; 75 | 16х40х50 / 16х50х50 |
| 7 величина | От 75 и выше | 16х50х50 |
Совместимые электрощетки и правила комплектации узлов
С комплектующими серии МТ (независимо от их размеров) применяются специализированные крановые электрощетки марок МГ, М1А и М1. Главное функциональное отличие данных щеток в твердости. Модификация МГ обладает повышенной жесткостью благодаря высокой концентрации медного порошка в своей структуре, в то время как изделия М1 и М1А абсолютно идентичны и отличаются только заводом производителем. Стандартная архитектура двигателя для кранов серии МТ предполагает установку сразу трех щеткодержателей, и в каждый из них устанавливают две крановые щетки. Соответственно, для одного электродвигателя нужен комплект электрощеток состоящий из шести штук.
