Электрощетки ЭГ14 2/12,5x32x40 электрографитовые
Электрощетки ЭГ14 2/12,5*32*40 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки электрографитовые ЭГ14 2/12,5x32x40 позвонив по номеру телефона +7(812) 449-90-49 либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".

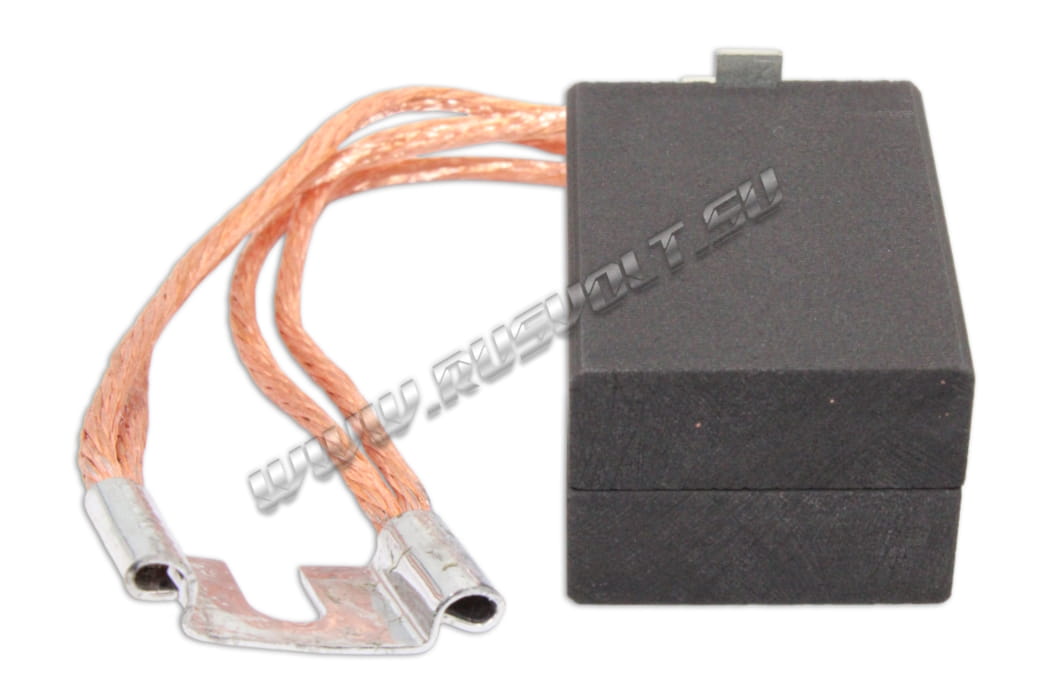

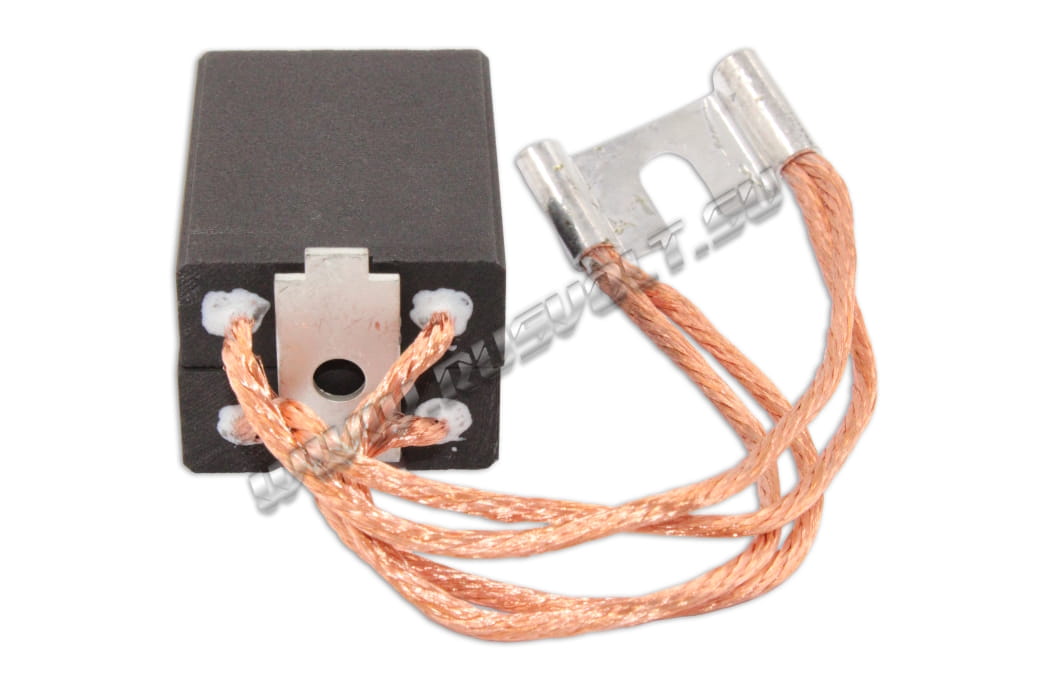

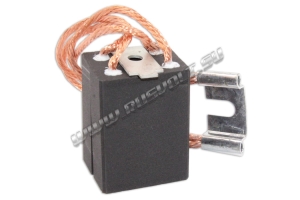

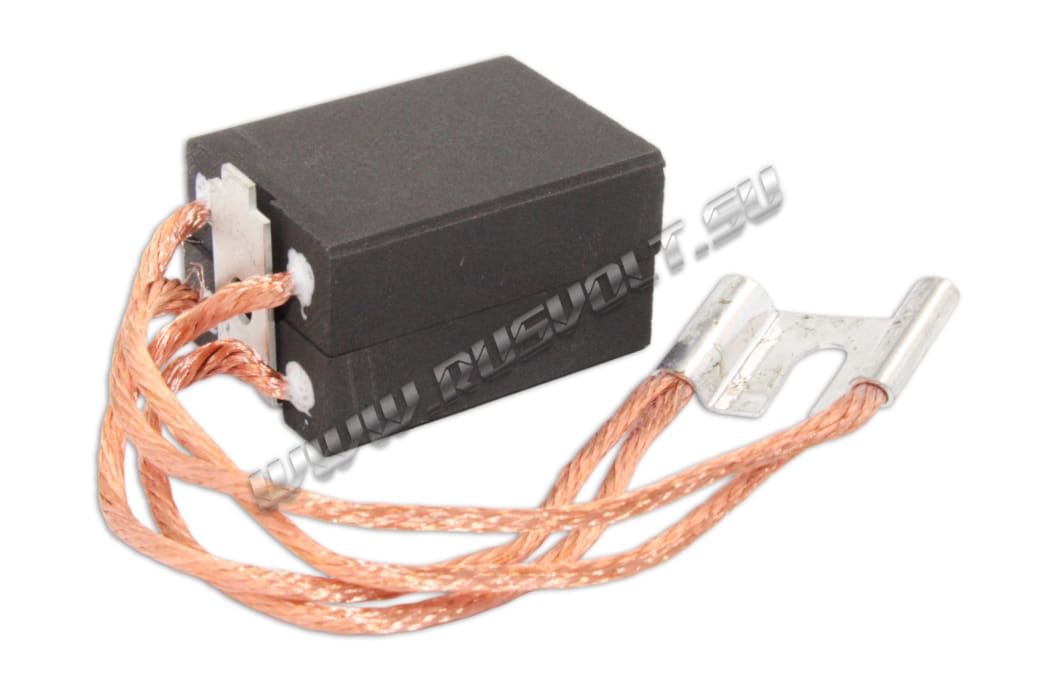

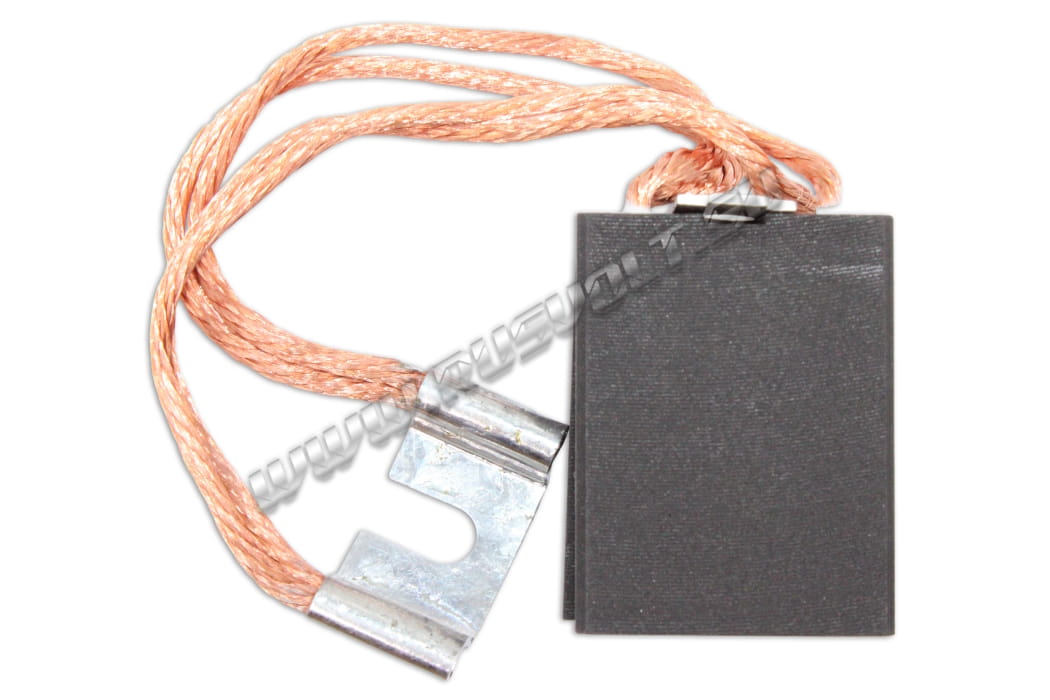

Щетки электрографитные ЭГ14 2/12,5*32*40 К1-8, НК-2 отв, 4/2,5*125 мм, 6Д, (чертеж: № ИЛГТ.685271.349-01):
ТУ3495-063-05011416-2015
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-8 | ПЩ 4/2,5*125 мм | НК-2 отв. | 6Д | отсутствует | - | № ИЛГТ.685271.349-01 | 77 г. |

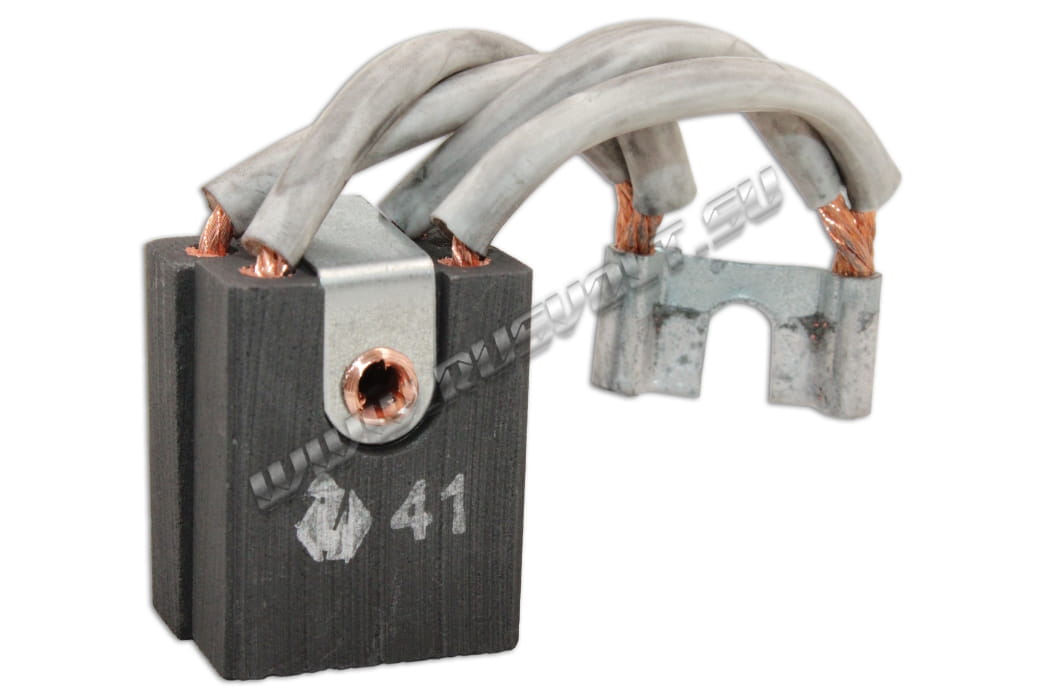

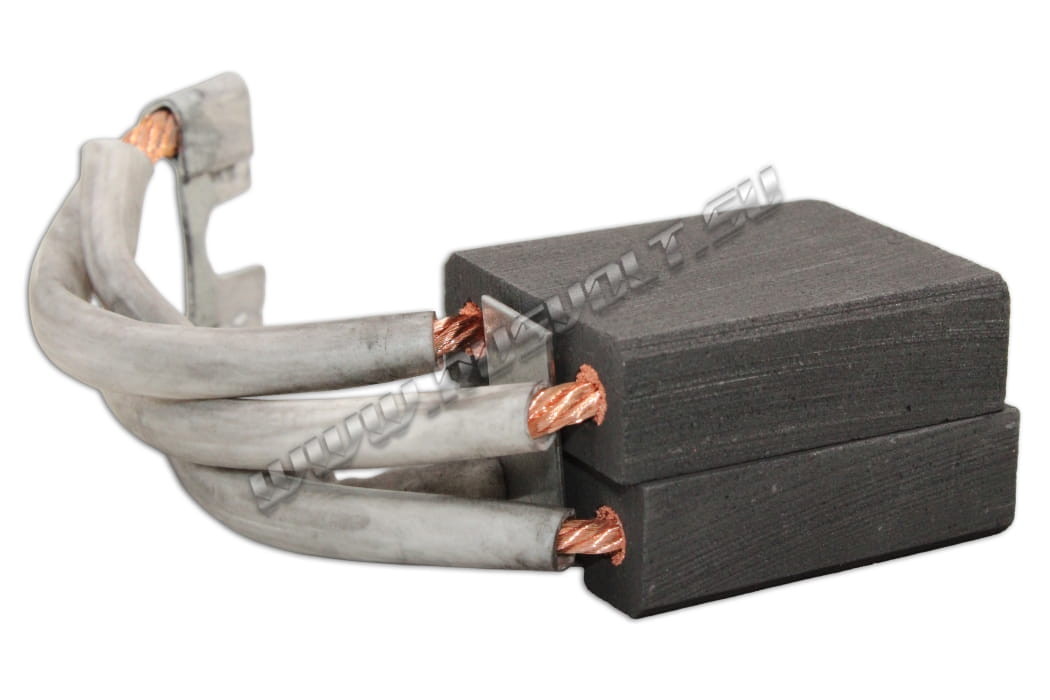

Щетки электрографитные ЭГ14 2/12,5*32*40 К1-8, НК-1, 4/4,0*80 мм, 6Д, ТКР (чертеж: № 038-2025):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-8 | ПЩ 4/4,0*80 мм | НК-1. | 6Д | ТКР | ТУ16-88 ИЛЕА.685211.037ТУ | № 038-2025 | 80 г. |
Щетки электрографитные ЭГ14 2/12,5*32*40 К1-8, К8-3, К8-8 (чертежи: № ИЛГТ.685271.349-01, № ИЛГТ.685271.947-04, № ИЛГТ.685271.349-03, № ИЛГТ.685271.349-08, № ФР2533-01, № ФР4973-06):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
|
К1-8
К1-8
К1-8
К1-8
К8-8
К1-8
К8-3
|
ПЩ 4/2,5*125 мм
ПЩ 4/2,5*125 мм
ПЩ 4/2,5*125 мм
ПЩ 4/2,5*125 мм
ПЩ 4/4,0*150 мм
ПЩ 4/4,0*135 мм
ПЩ 4/4,0*125 мм
|
НК-2от. |
6Д
6Д
6Д
6Д
6П
6Д
6Д
|
отсутствует
отсутствует
отсутствует
отсутствует
отсутствует
отсутствует
отсутствует
|
ТУ3495-063-05011416-2015
ТУ16-88 ИЛЕА.685211.037ТУ
|
№ ИЛГТ.685271.349-01
№ ИЛГТ.685271.947-04
№ ИЛГТ.685271.349-03
№ ИЛГТ.685271.349-08
№ ФР2533-01
№ ФР4973-06
Эскиз № 277-2022
|
85 г. |
Описание и назначение электрических щеток:
Электрощетки электрографитовые марки ЭГ14 2/12,5x32x40 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Электрографитные щетки ЭГ-14 применяют в электрических двигателях общепромышленного назначения или в тяговых, вспомогательных электродвигателях железнодорожного и городского транспорта. Они отличаются высокими показателями твердости и прочности. Данные щетки ЭГ14 2/12,5*32*40 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике щетки, либо от окончания провода, если наконечник отсутствует, и до верхней части либо накладки электрощетки. Так же они могут использоваться в импортных щеткодержателях.
Технические характеристики:
- Твердость щетки - 8-30 H;
- Электрическое удельное сопротивление - 20-38 мкОм*м;
- Коэффициент трения - не больше 0,25;
- Плотность тока - не больше 12 А/см2;
- Давление номинальное (нажатие пружины щеткодержателя) на электрощетку - 40 кПа;
- Скорость линейная - не больше 45 м/с;
- Содержание меди: ? %.
