Щеткодержатели BZKD-RV для импортных электродвигателей
Назначение и принцип работы деталей

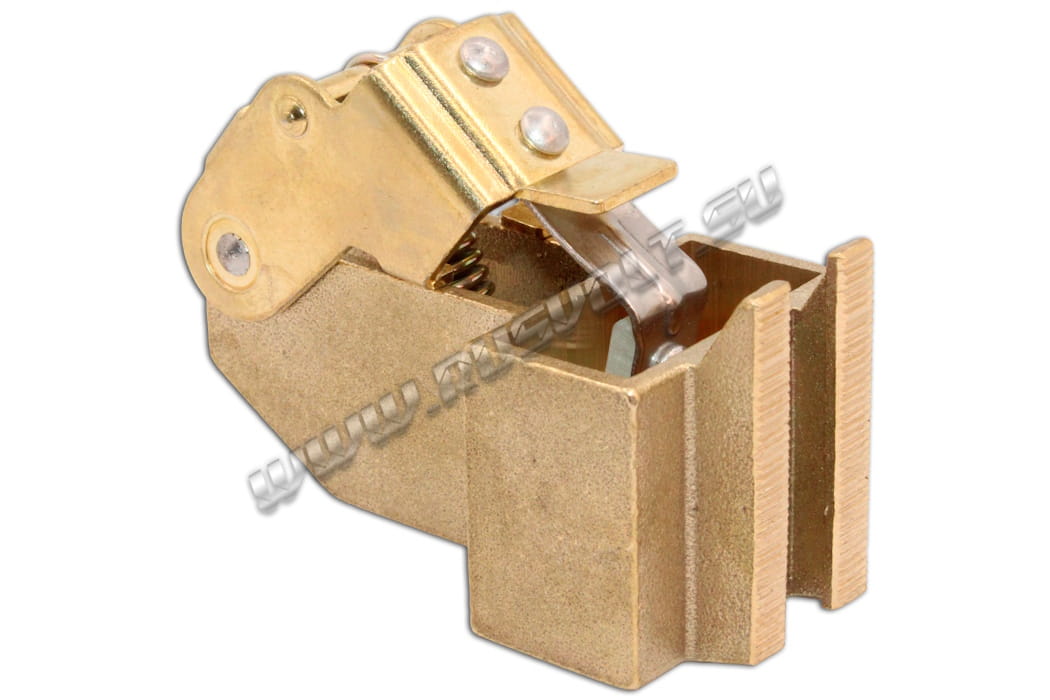

Щеткодержатели серии BZKD-RV — это силовые направляющие элементы узлов скользящего токосъема. Их устанавливают в мощные импортные электродвигатели, генераторы и приводы прокатных станов. Механизм обеспечивает непрерывный электрический контакт между статором и вращающимся коллектором машины.
В работающем приводе щеткодержатель выполняет две базовые функции:
- Жесткая фиксация. Прочная латунная обойма удерживает меднографитовую щетку в строго заданном положении. Это гасит вибрации от ротора и предотвращает перекос графита на высоких оборотах.
- Непрерывный прижим. Встроенный пружинный блок давит на верхнюю грань щетки с расчетным усилием. По мере естественного стирания графита пружина компенсирует выработку, исключая искрение и отрыв щетки от контактного кольца.
Материалы и особенности конструкции
Импортное промышленное оборудование рассчитано на круглосуточную эксплуатацию при пиковых нагрузках. Для защиты от перегрева и механического разрушения заводы собирают щеткодержатели BZKD-RV из термостойких сплавов:
- Цельнолитой корпус. Основу отливают из специализированной электротехнической латуни. Металл быстро отводит тепло от зоны трения, не деформируется при нагреве и не окисляется в цехах с высокой влажностью.
- Пружинный узел. В качестве давящего элемента используется рулонная пружина постоянного давления из закаленной нержавеющей стали. Она не теряет упругости от температурных перепадов и гарантирует одинаковую силу прижатия на протяжении всего срока службы щетки.
- Калиброванное окно. Внутренние стенки обоймы фрезеруют с минимальными допусками. Гладкая поверхность направляющих обеспечивает свободный ход щетки без люфта и заклинивания.
Техническое обслуживание и правила замены
Во время плановых остановок оборудования электромеханики очищают токосъемные узлы от мелкодисперсной графитовой пыли с помощью сжатого воздуха. Обязательно проверяется плавность хода щеток и состояние нажимных пружин.
Из-за непрерывного трения внутренние стенки латунного корпуса постепенно стираются. Окно щеткодержателя разбивается, из-за чего щетка начинает вибрировать и крошиться. Это провоцирует появление электрической дуги (кругового огня), которая оплавляет и разрушает медный коллектор.
Восстанавливать геометрию изношенных обойм или подгибать севшие пружины категорически запрещено. Дефектный щеткодержатель полностью снимают с изоляционного пальца (траверсы) и заменяют на новый. При монтаже электрики строго выдерживают регламентный зазор: расстояние от нижней кромки корпуса до коллектора должно составлять 2–3 мм.
Условия заказа и преимущества компании РУСВОЛЬТ
Мы поставляем проверенную низковольтную аппаратуру и комплектующие для предприятий и юридических лиц по всей России:
- Наличие на складе: ходовые модификации щеткодержателей серии BZKD-RV для импортного оборудования всегда готовы к оперативной отгрузке.
- Комплексный подбор: подберем щеткодержатели в комплекте с подходящими электрощетками и траверсами под ваши требования.
- Гарантия качества: все изделия проходят обязательный технический контроль на соответствие ГОСТ 15150-69 и ТУ.
Как купить щеткодержатели BZKD-RV?
Инженеры нашей компании помогут вам безошибочно выбрать модификацию щеткодержателя, рассчитать размеры посадочных мест или подобрать аналоги для модернизации узлов токосъема зарубежных электродвигателей. Для консультации свяжитесь с отделом продаж:
