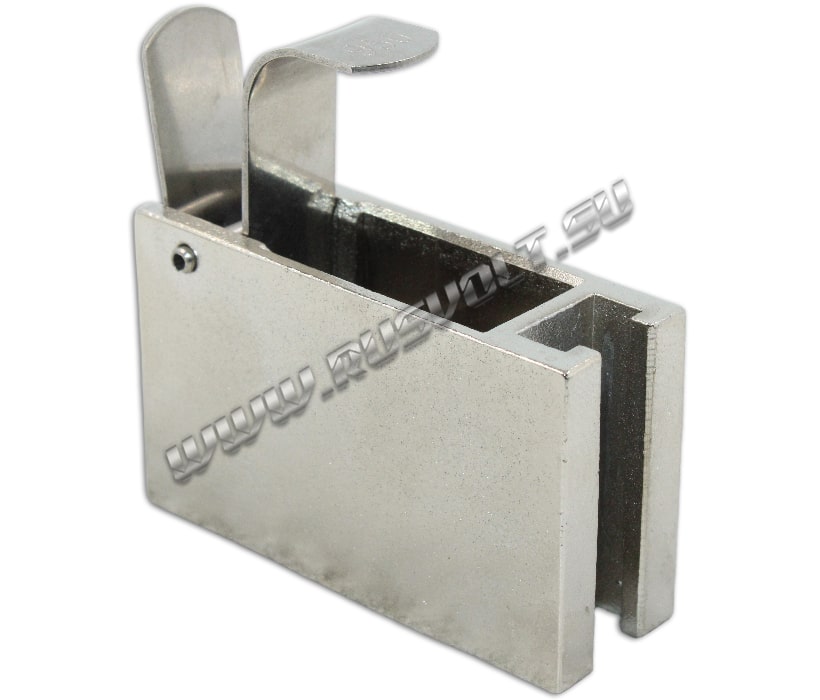

Щеткодержатели AL-RV для импортных электродвигателей
Назначение и принцип работы узла
Щеткодержатели серии AL-RV представляют собой высокоточные направляющие механизмы, разработанные для комплектации узлов скользящего токосъема импортных промышленных электродвигателей, генераторов и фазных роторов. Они обеспечивают стабильную передачу электрического тока между неподвижной частью машины и вращающимся коллектором.
В процессе эксплуатации аппарат решает две ключевые задачи:
- Точное позиционирование. Жесткий каркас надежно фиксирует меднографитовую щетку, исключая ее перекос, вибрацию и отрыв от контактной поверхности при высоких оборотах ротора.
- Стабильное прижатие. Независимый пружинный механизм создает равномерное давление на верхнюю кромку щетки. По мере выработки графитового тела пружина компенсирует износ, поддерживая плотный электрический контакт без разрушительного искрения.
Материалы и особенности конструкции
Импортные приводы рассчитаны на длительную работу в тяжелых промышленных условиях. Для обеспечения максимальной надежности щеткодержатели AL-RV производятся из компонентов с повышенным ресурсом прочности:
- Литая обойма. Каркас изделия изготавливается из высокопрочных электротехнических сплавов (латуни или специализированных легких сплавов) методом точного литья. Металл не подвержен коррозии, обладает отличной проводимостью и работает как эффективный радиатор, отводя тепло от нагретой щетки.
- Пружины постоянного давления. В качестве нажимного элемента используются рулонные или спиральные пружины из легированной нержавеющей стали. Они не подвержены термическому отпуску и сохраняют одинаковое усилие нажима независимо от длины сточенной щетки.
- Прецизионная обработка. Внутреннее окно обоймы шлифуется с микроскопическими допусками. Идеально гладкие стенки гарантируют свободный ход щетки, не допуская ее заклинивания при температурном расширении.
Техническое обслуживание и правила замены
При каждом плановом осмотре двигателя обслуживающий персонал обязан удалять графитовую пыль из узла токосъема с помощью сжатого воздуха и проверять плавность хода щеток в направляющих.
Со временем внутренняя поверхность обоймы неизбежно стирается. Если окно щеткодержателя разбито, щетка начинает болтаться, что приводит к появлению кругового огня (электрической дуги) на коллекторе. Перегрев узла из-за плохого контакта также может вызвать потерю упругости нажимной пружины.
Ремонтировать изношенные щеткодержатели или пытаться искусственно усилить давление старой пружины запрещено, так как это приведет к аварийной остановке двигателя. Поврежденную деталь полностью демонтируют с траверсы и заменяют на новую. При установке мастера обязательно регулируют зазор: расстояние от нижней кромки обоймы до поверхности контактного кольца должно составлять строго 2–3 мм.
Условия заказа и преимущества компании РУСВОЛЬТ
Мы поставляем проверенную низковольтную аппаратуру и комплектующие для предприятий и юридических лиц по всей России:
- Наличие на складе: ходовые модификации щеткодержателей серии AL-RV для импортных электродвигателей всегда готовы к оперативной отгрузке.
- Комплексный подбор: подберем щеткодержатели в комплекте с подходящими электрощетками и траверсами под ваши требования.
- Гарантия качества: все изделия проходят обязательный технический контроль на соответствие ГОСТ 15150-69 и ТУ.
Как купить щеткодержатели AL-RV?
Инженеры нашей компании помогут вам безошибочно выбрать модификацию щеткодержателя, рассчитать размеры посадочных мест или подобрать аналоги для модернизации узлов токосъема зарубежных электродвигателей. Для консультации свяжитесь с отделом продаж:
Телефон: +7 (812) 449-90-49
Электронная почта:
Склад и офис: г. Санкт-Петербург, ул. Смоляная, дом 15, литер Б.
Мы оперативно выставим счет и организуем быструю доставку оборудования в любой регион РФ.
