Щеткодержатель типа ГСТ1 25х32 (ДК)
Щёткодержатели типа ГСТ1 25х32 отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести ГСТ1 25х32 вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".
Характеристики щеткодержателя ГСТ-1 25*32 (ДК) чертеж ДИЖЦ.685122.002
Щёткодержатель ГСТ1 25х32 состоит из одной обоймы и нажимного устройства, обеспечивающего прилегание щетки к коллектору с необходимым усилием. Он сделан со специальной цилиндрической витой пружиной растяжения, радиальный, с разъемом для одной щетки. Давление на графитовую щетку передаётся с помощью рычага и должно быть отрегулировано так, чтобы был плотный и надежный контакт между щеткой и коллектором. Сам щеткодержатель крепится на бракет (траверсу). Изготавливается под давлением из латуни марки ЛС-59 с помощью фрезерной обработки путем протяжки, сверления и запиловки.

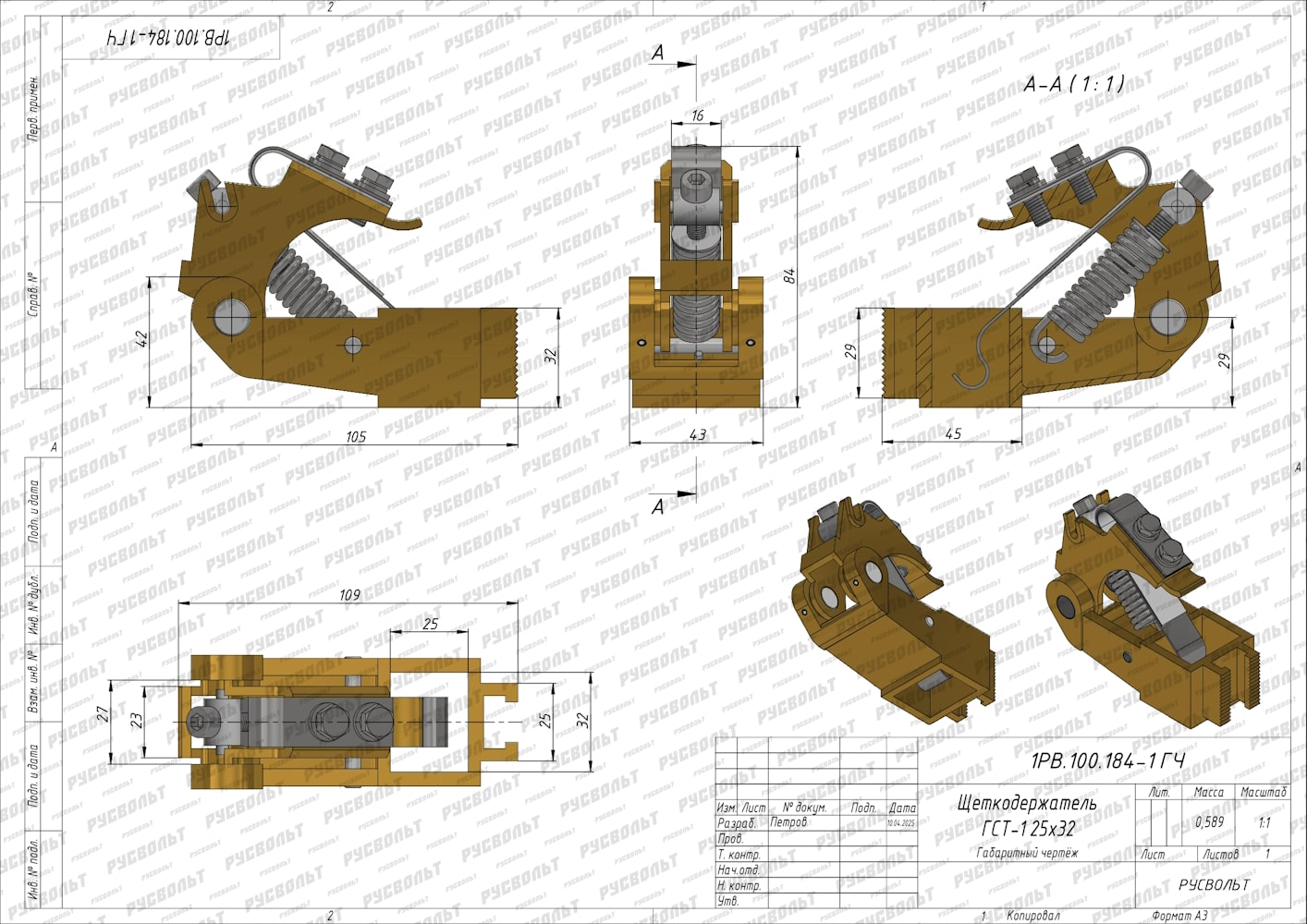

data-title="Щеткодержатель ГСТ1 25x32 (ДК) чертеж 1РВ.100.184-1 ГЧ" data-description="Технический чертеж щеткодержателя для электродвигателей" data-keywords="Щеткодержатель ГСТ1 25x32 (ДК), чертеж 1РВ.100.184-1 ГЧ, запчасти" >Щеткодержатель ГСТ1 25х32 (ДК) - чертеж 1РВ.100.184-1 ГЧ
- Материал изготовления: латунь, сталь;
- вес изделия: 589 г;
- чертеж: 1РВ.100.184-1 ГЧ.

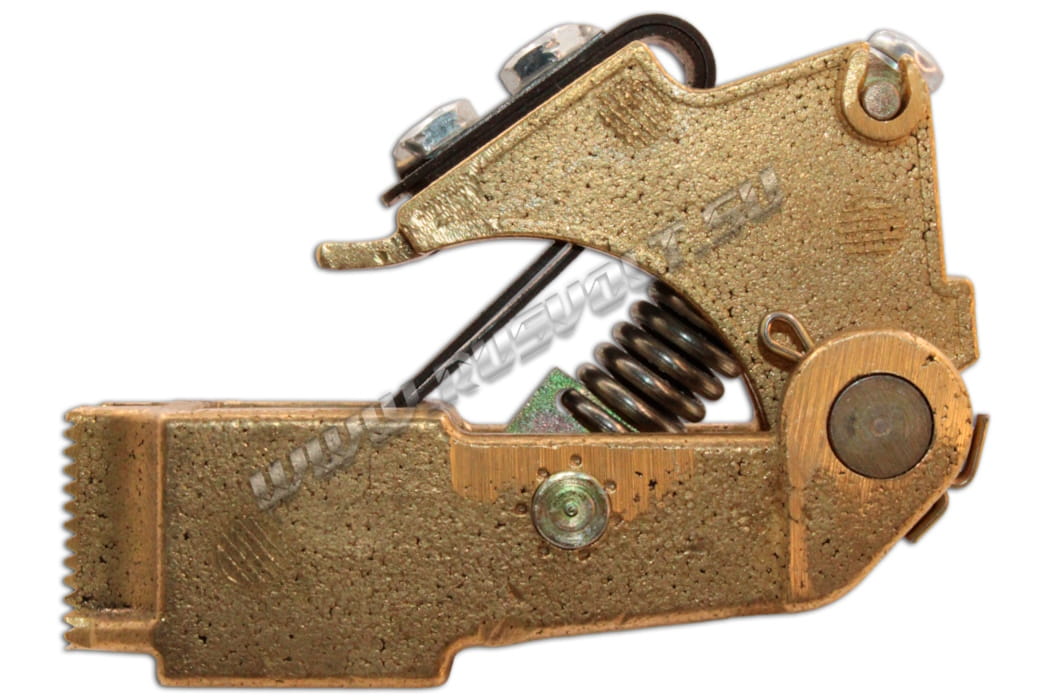

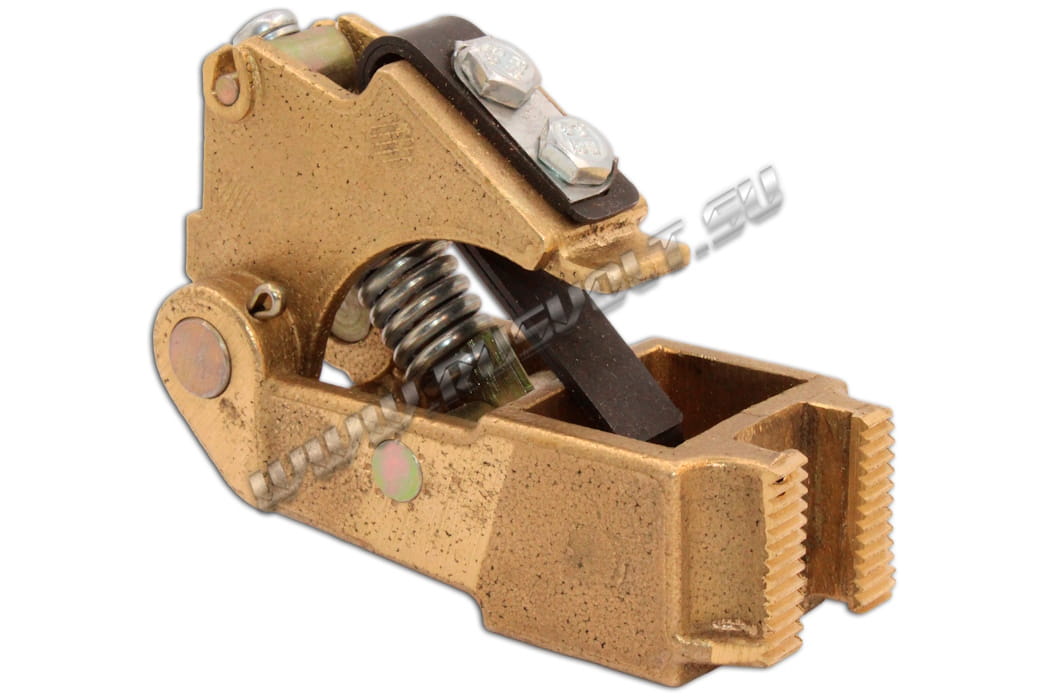

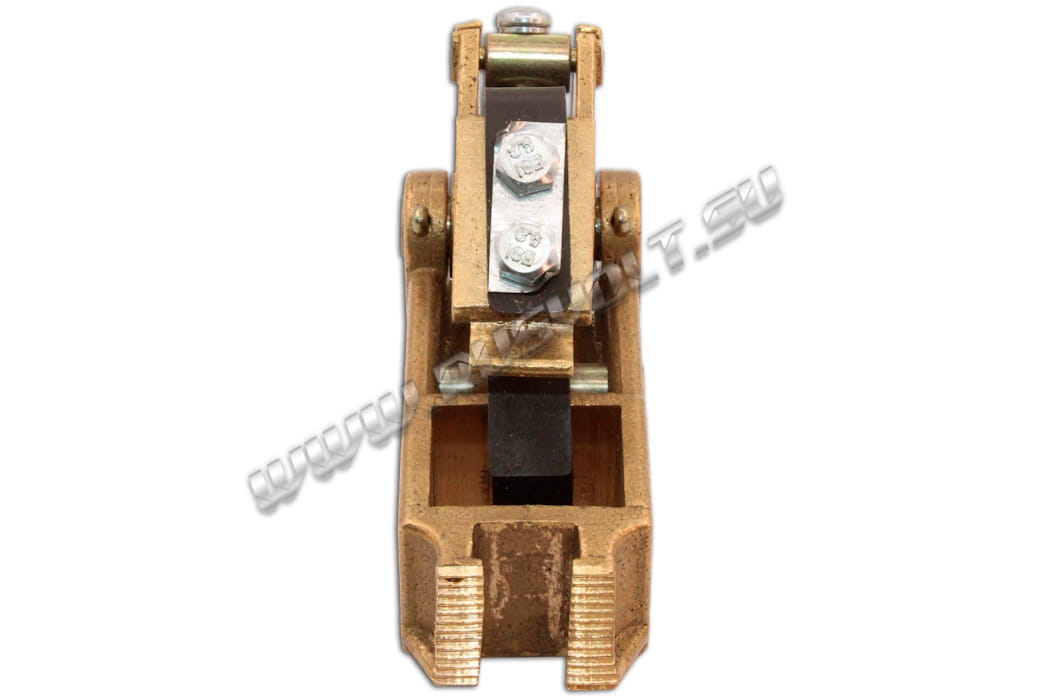

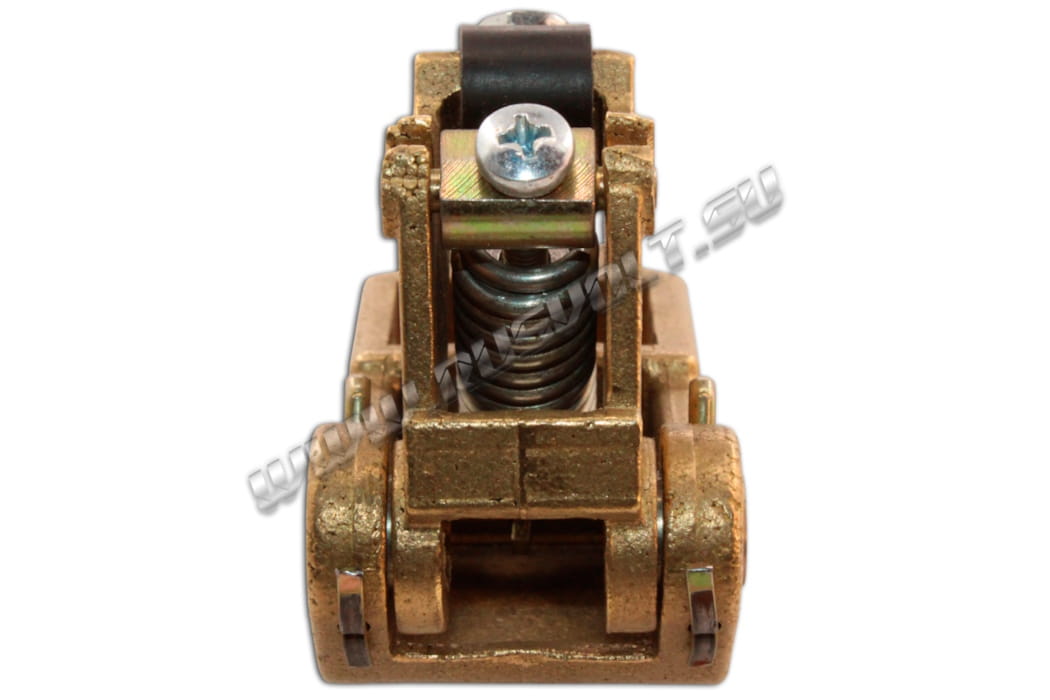

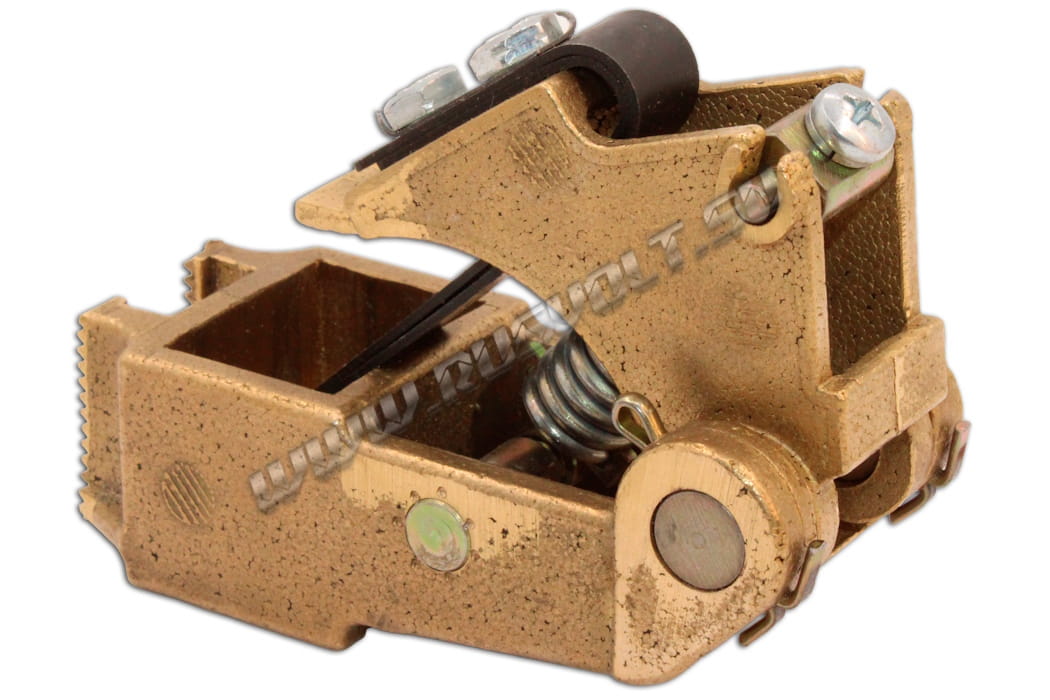

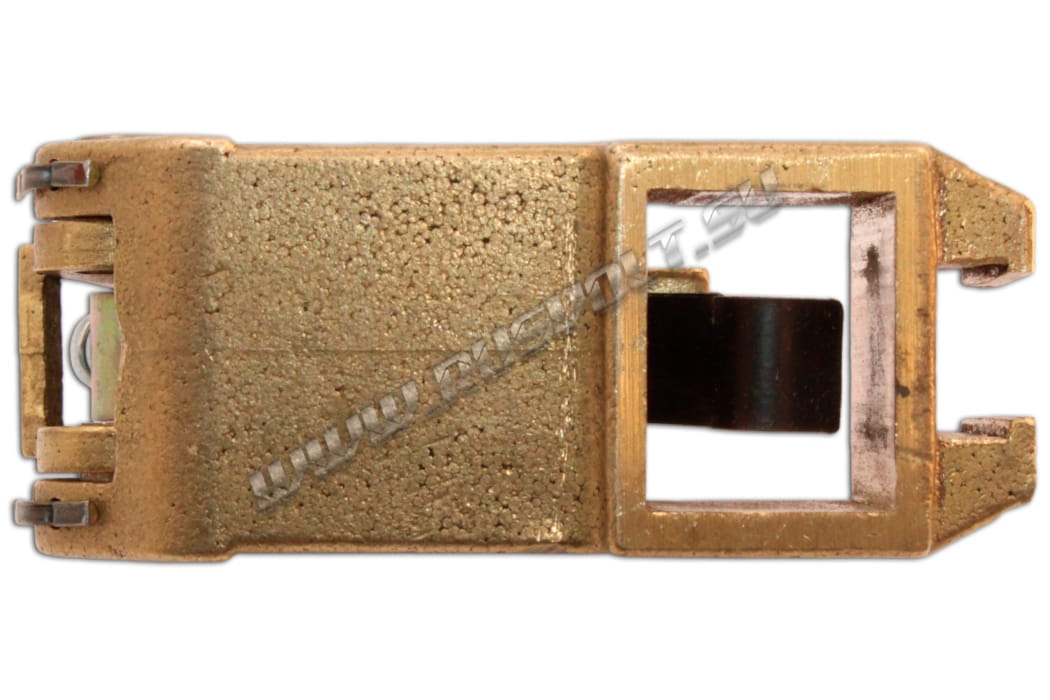

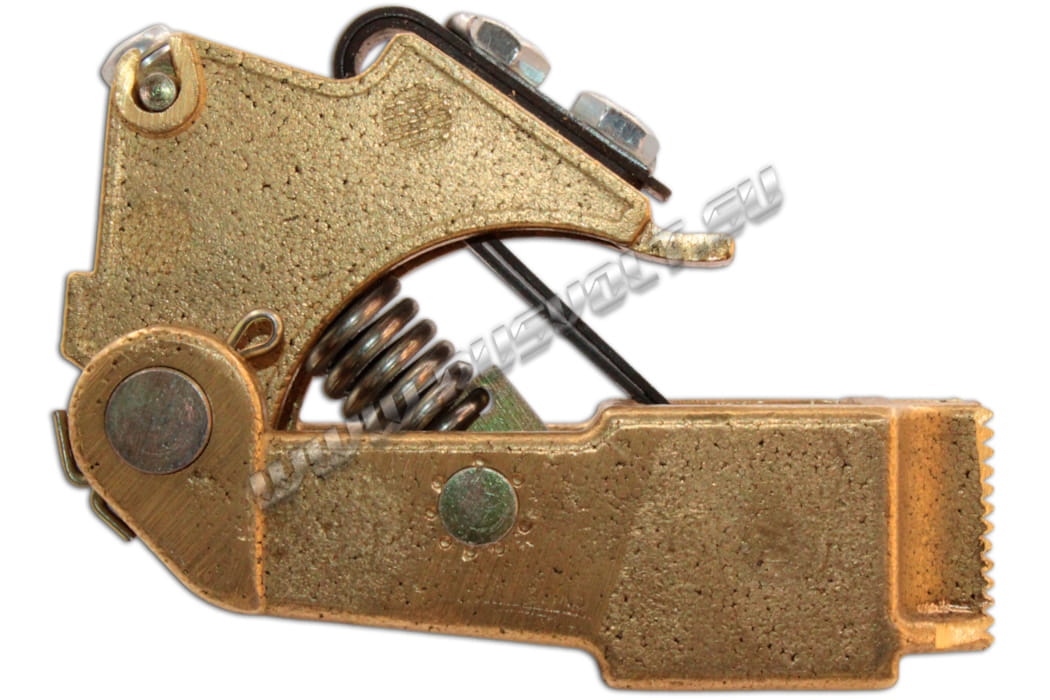

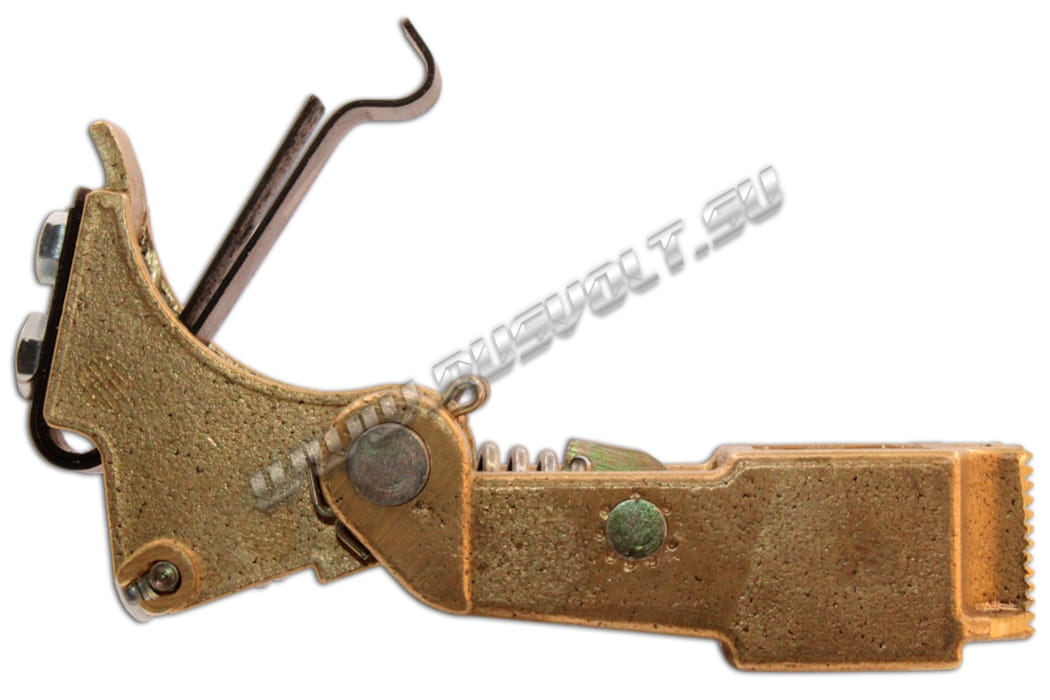

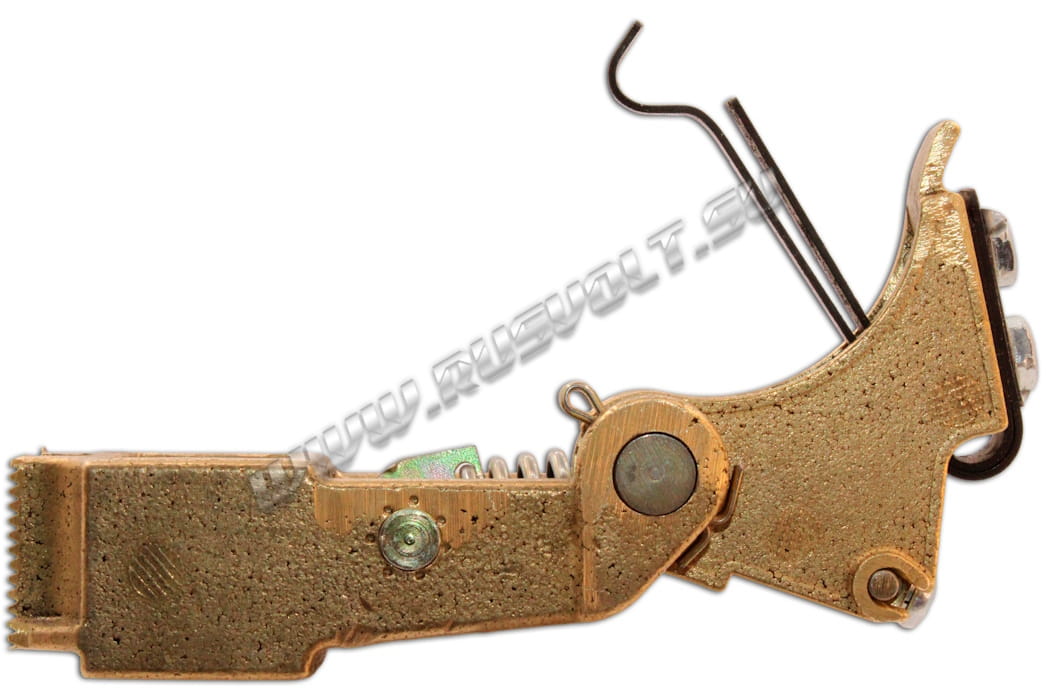

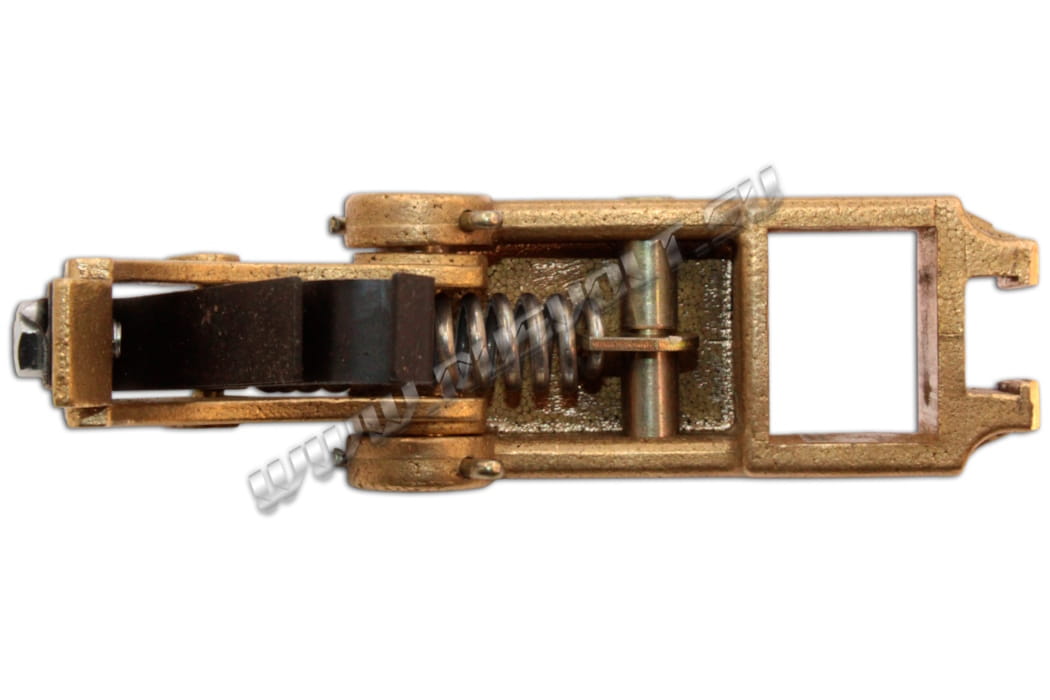

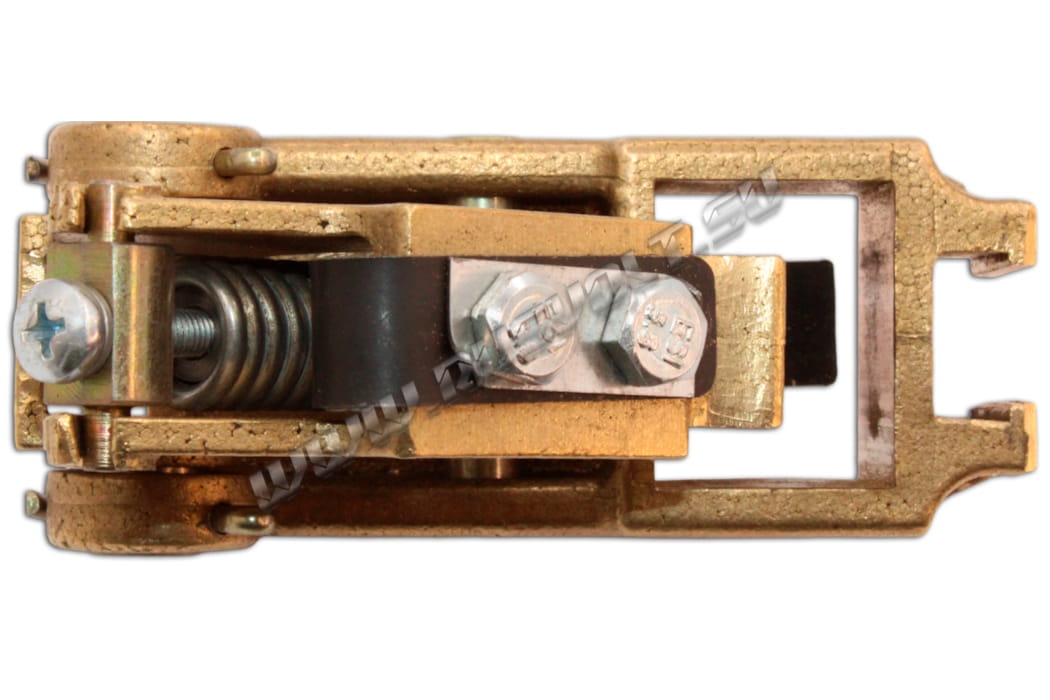

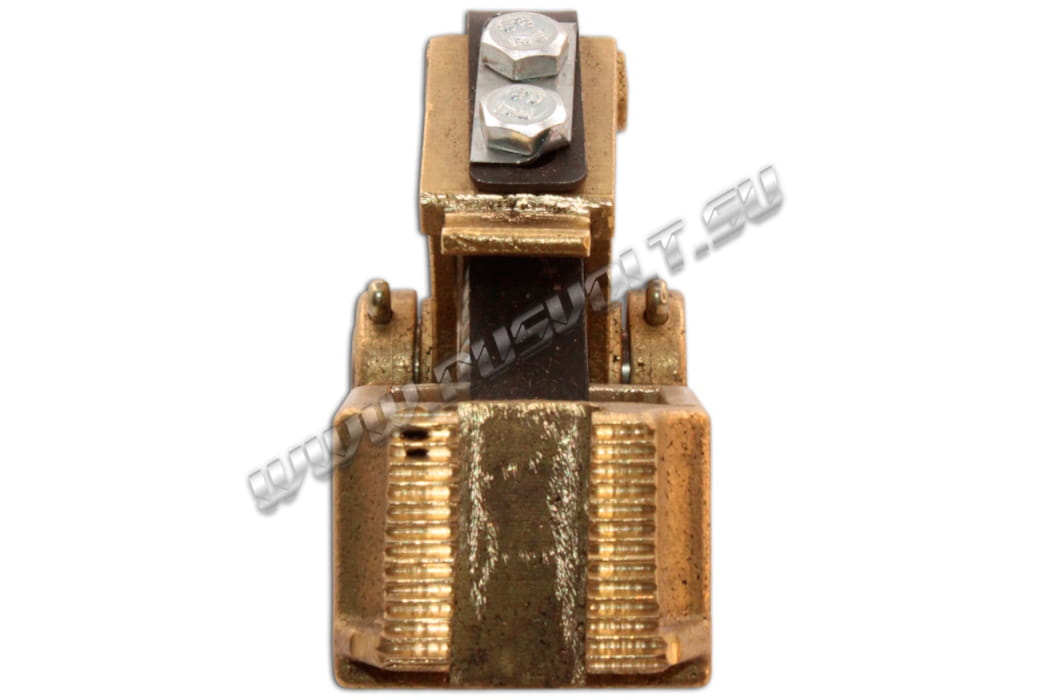

Щеткодержатель ГСТ1 25х32 (ДК) - чертеж 1РВ.100.184 ГЧ
- Материал изготовления: латунь, сталь;
- вес изделия: 628 г;
- чертеж: 1РВ.100.184 ГЧ.
Может применяться в электродвигателях (генераторах): ГСТ1.
Возможные обозначения и чертежи щеткодержателя ГСТ1 25х32 могут выглядеть следующим образом:
- щеткодержатель типа ГСТ1 25х32;
- чертеж ДИЖЦ.685122.002.
