Щеткодержатель ДК-117 2/20х32 (20х64) (ДК-263)
Щёткодержатели типа ДК-117 2/20х32 (2/20х64) отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести ДК-117 2/20х32 (20х64) вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".
Технические характеристики щеткодержателя ДК117 2(20*32) (20*64) (ДК-263)

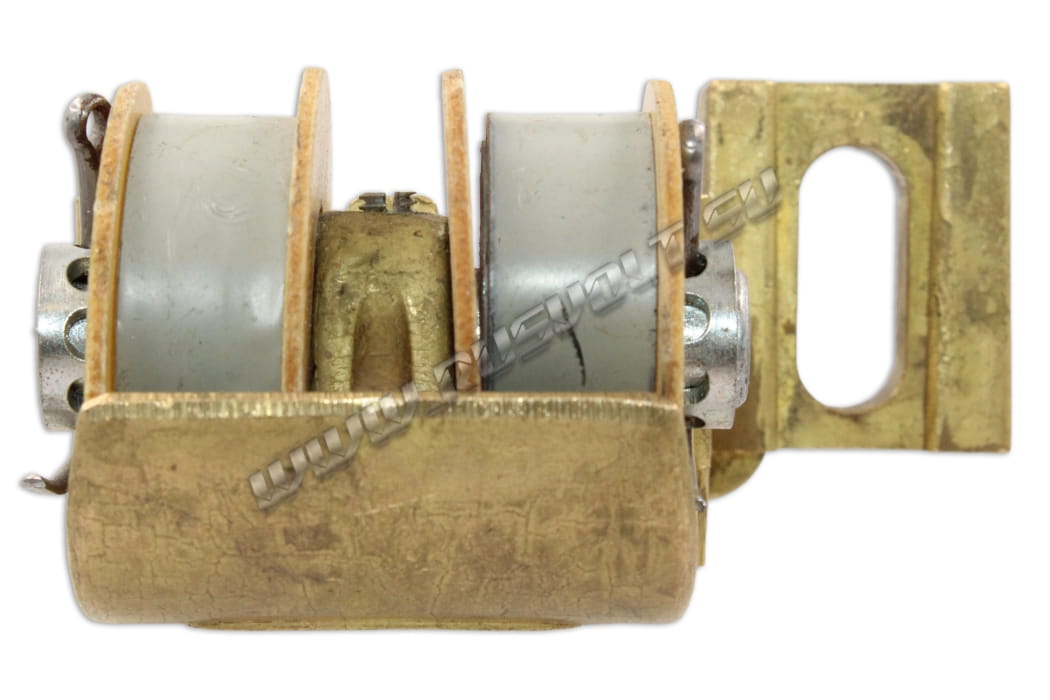

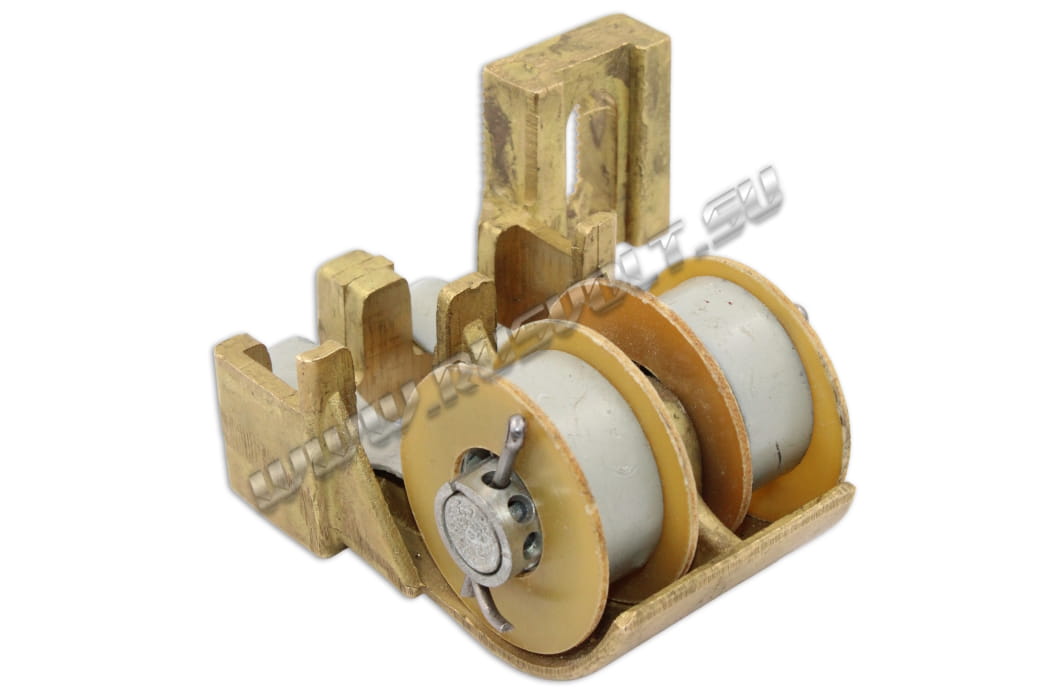

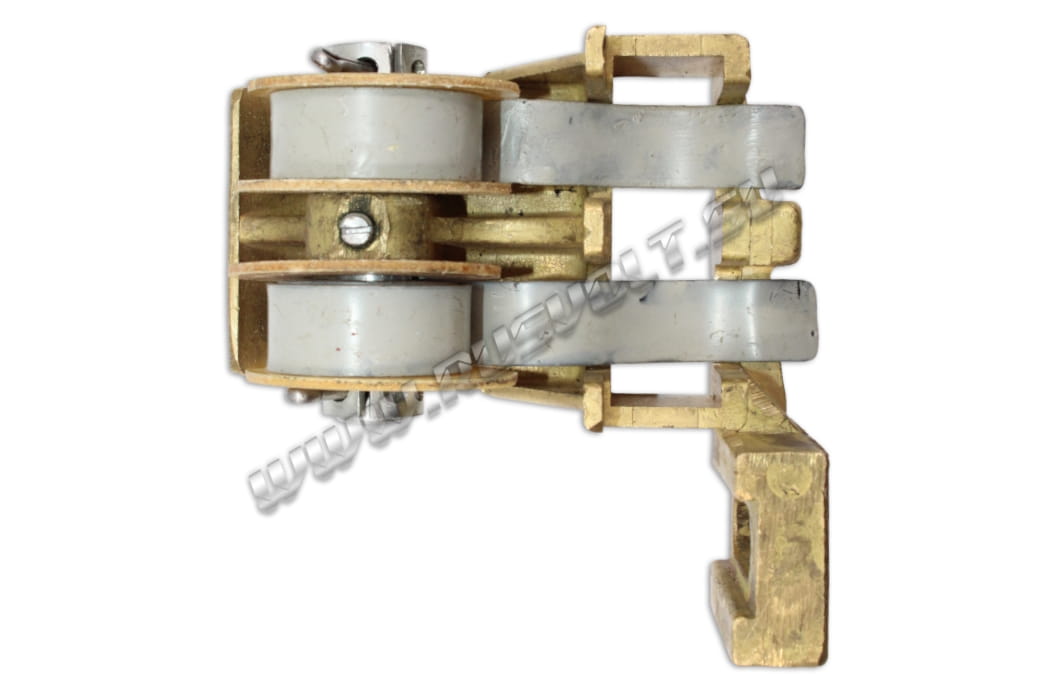

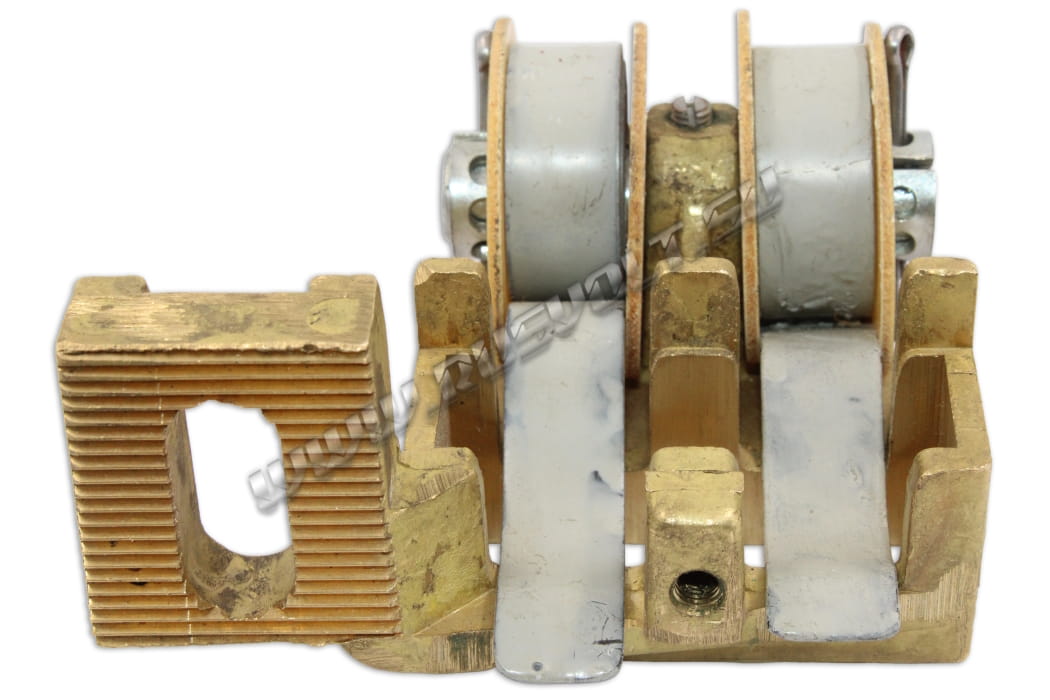

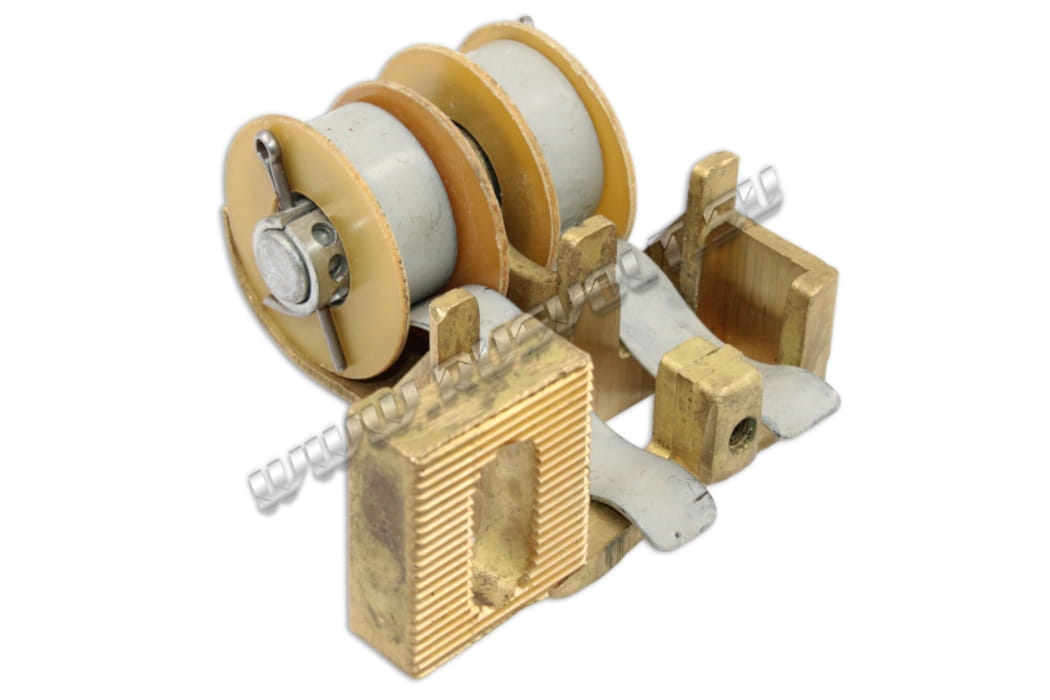

Двухобойный щеткодержатель ДК117 2/20х32 (20х64) является ключевым компонентом, обеспечивающим передачу тока в мощных электрических машинах. Данное изделие (известное также под обозначением ДК-263) спроектировано для работы в составе системы, где требуется высокая надежность контакта. Устройство отвечает за стабильное прилегание электрощетки к вращающимся частям, формируя эффективный узел токосъема.

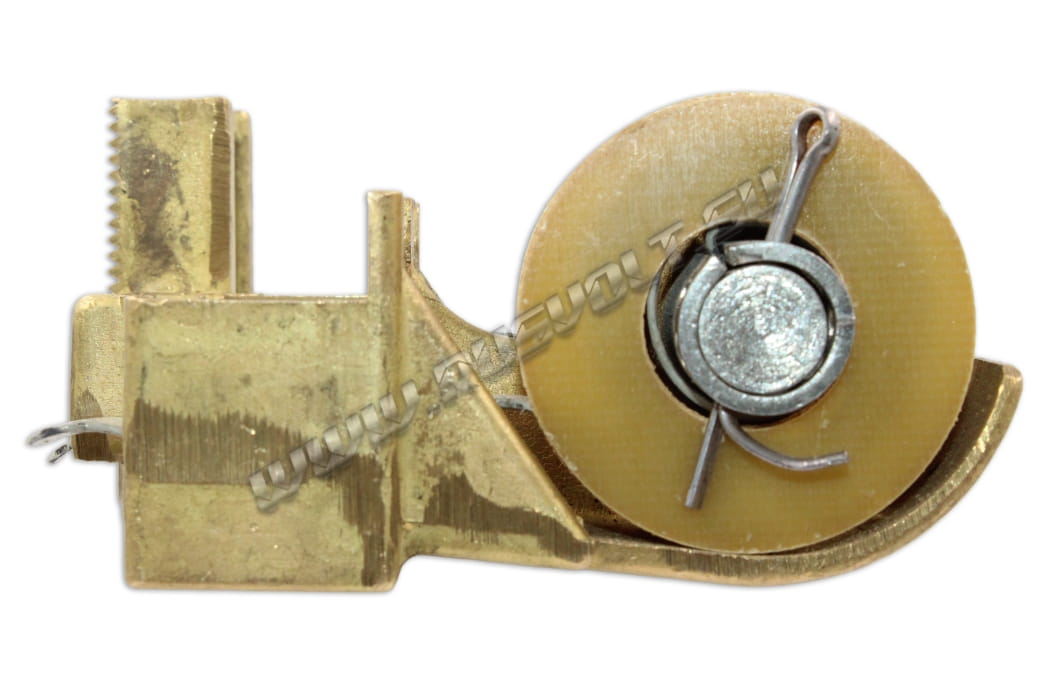

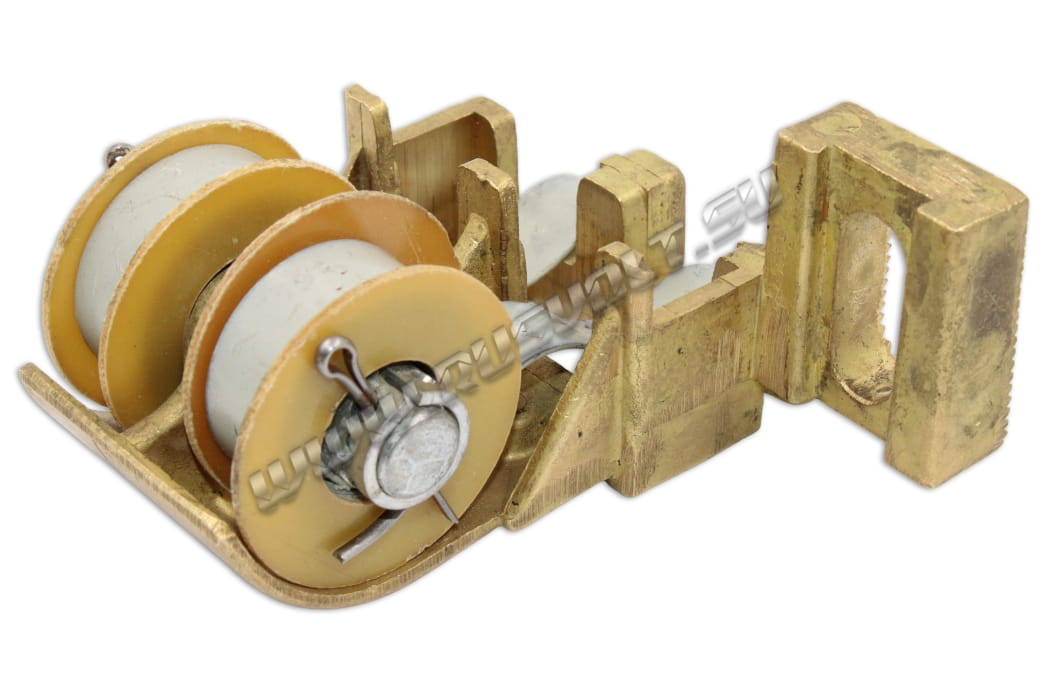

Конструкция модели ДК117 включает две прецизионные обоймы и специализированные нажимные механизмы. В качестве силового элемента используется спиральная пружина часового типа. Она создает регулируемое давление в диапазоне 0,02 - 0,04 МПа, что гарантирует плотный электрический контакт с токосъемными кольцами и предотвращает искрение на блоке контактных колец.

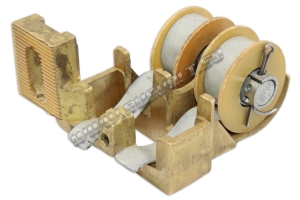

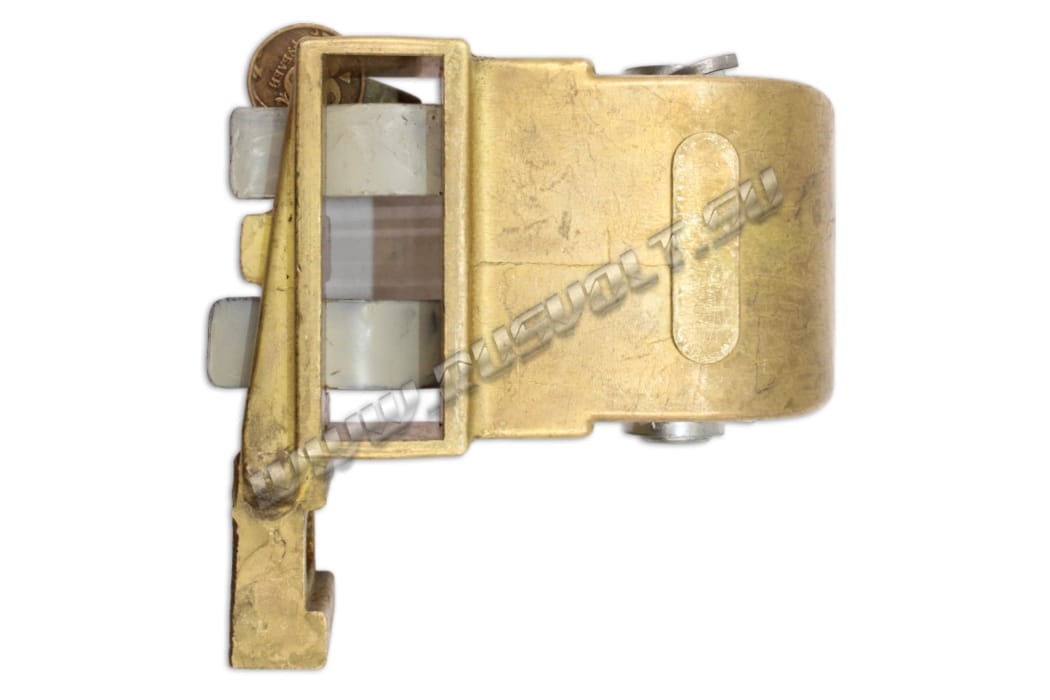

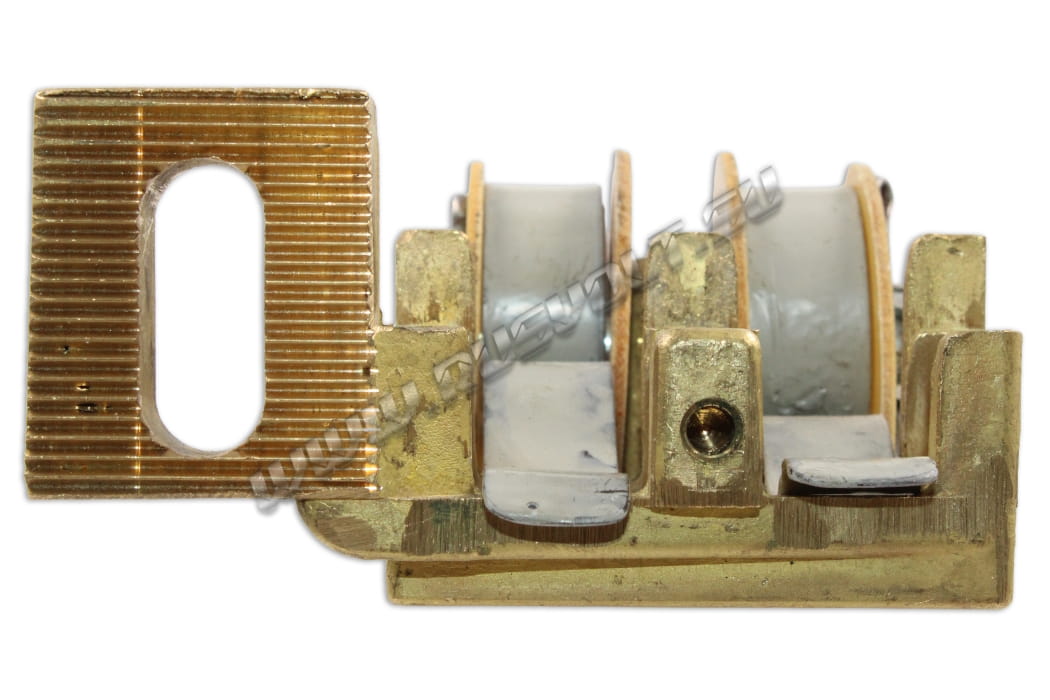

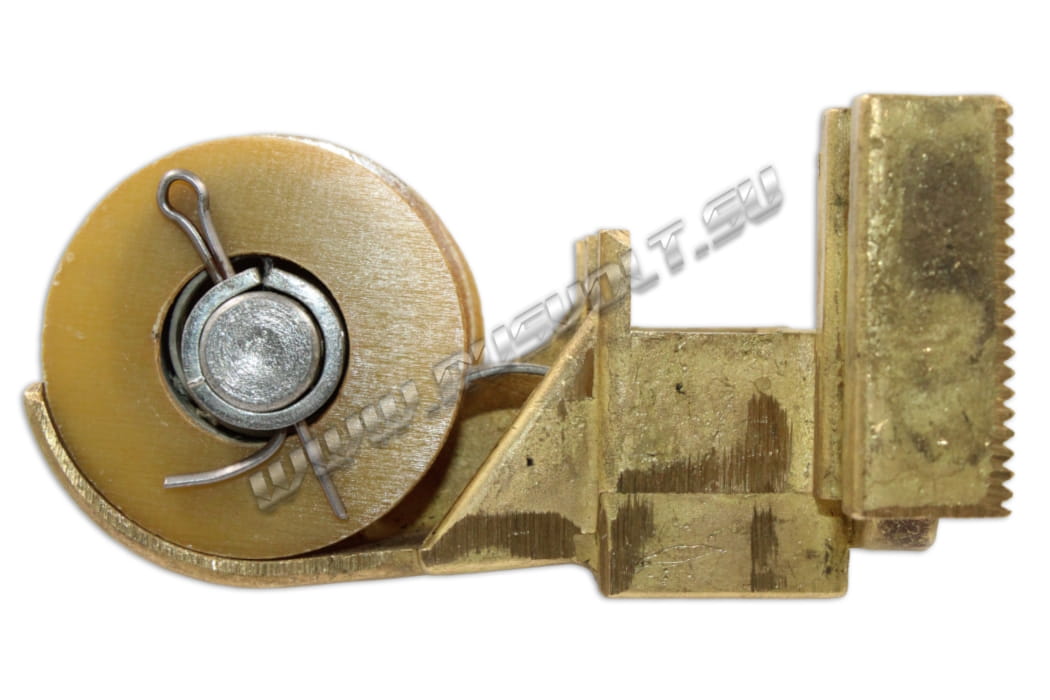

Щеткодержатель ДК117 2(20*32) (20*64) (ДК-263) - чертеж 1РВ.100.101 ГЧ
Производство и применяемые материалы
При изготовлении щеткодержателя используется метод литья под давлением из высококачественной латуни марки ЛС-59. Для достижения идеальной геометрии корпус проходит многоэтапную механическую обработку: фрезеровку, протяжку, сверление и финишную запиловку. Дополнительные детали рычажной системы производятся из оцинкованной стали, что обеспечивает защиту от коррозии при эксплуатации в сложных промышленных условиях.
Таблица 1. Параметры щеткодержателя ДК117 (ДК-263)
| Наименование показателя | Значение |
|---|---|
| Типовое обозначение | ДК117 2(20*32) / 20*64 |
| Возможные № чертежей | 1РВ.100.101 ГЧ, 5ТД.112.040, ТИБЛ.731313.005, 8ТД.006.026-2 |
| Материалы для изготовления | Латунь, оцинкованная сталь |
| Тип нажимного механизма | Спиральная пружина (часовой тип) |
| Вес изделия | 896 г |
| Рекомендуемое давление на щетку | 0,02 - 0,04 МПа |
Применение и установка на электродвигатель
Данный тип оборудования находит широкое применение в тяговых и промышленных агрегатах. Щеткодержатель ДК117 устанавливается на специальный бракет или траверсу. Правильная юстировка рычага прижимного устройства критически важна для долговечности коллектора: слишком слабое нажатие приведет к обгоранию поверхности, а избыточное — к ускоренному износу электрощетки.
Модель полностью совместима со следующими сериями машин:
- тяговый электродвигатель ДК-117;
- электрические машины серии ДК-263.
