Электрощетки МГСО 20x32x50 меднографитовые
Электрощетки МГСО 20*32*50 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки меднографитовые МГСО 20x32x50 позвонив по номеру телефона +7(812) 449-90-49 либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".

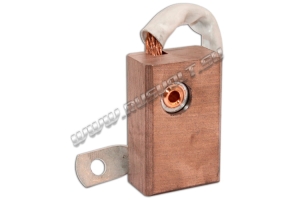

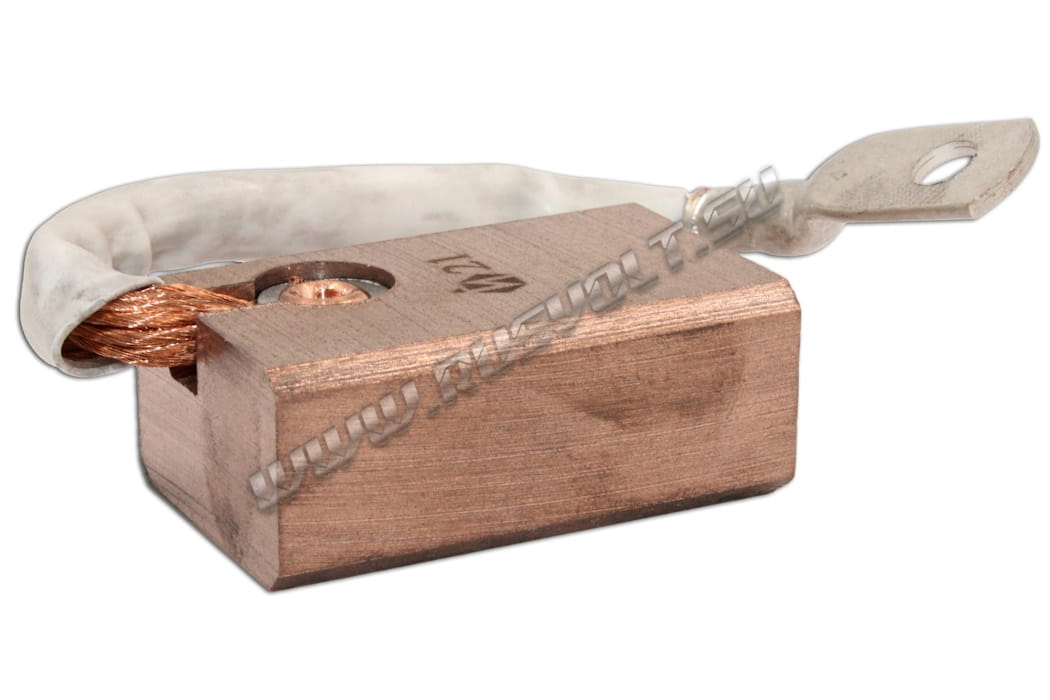

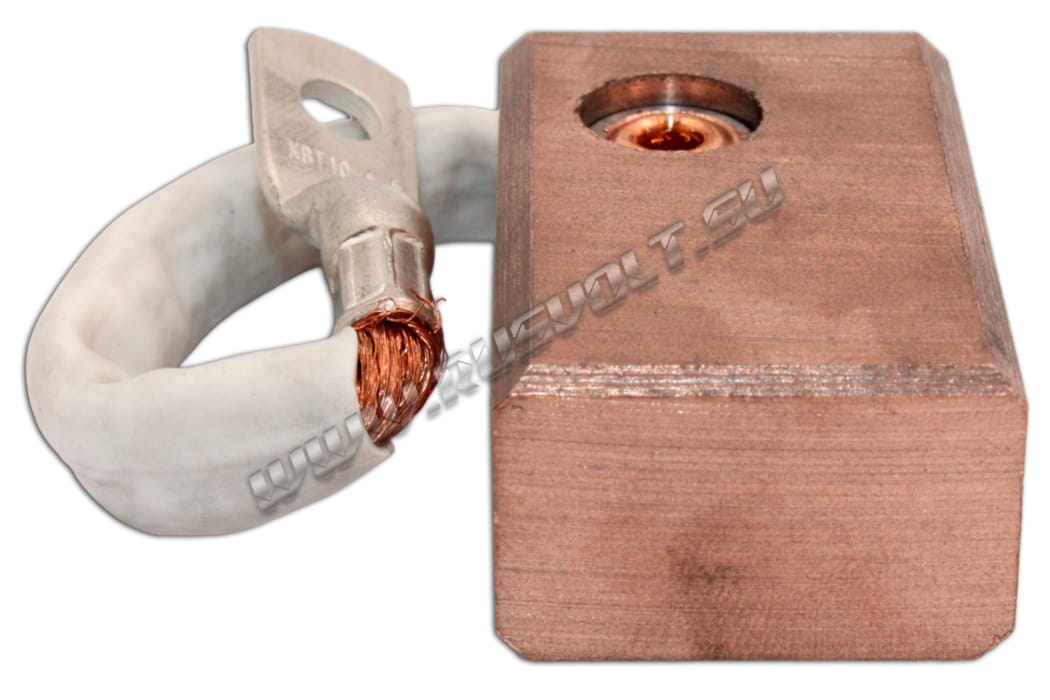

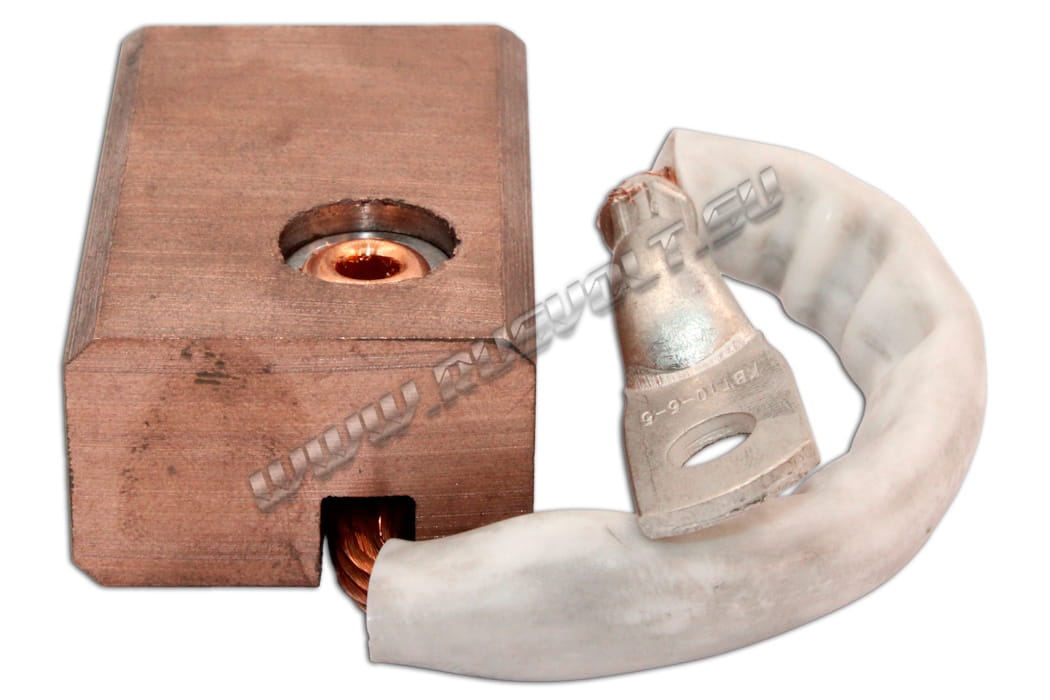

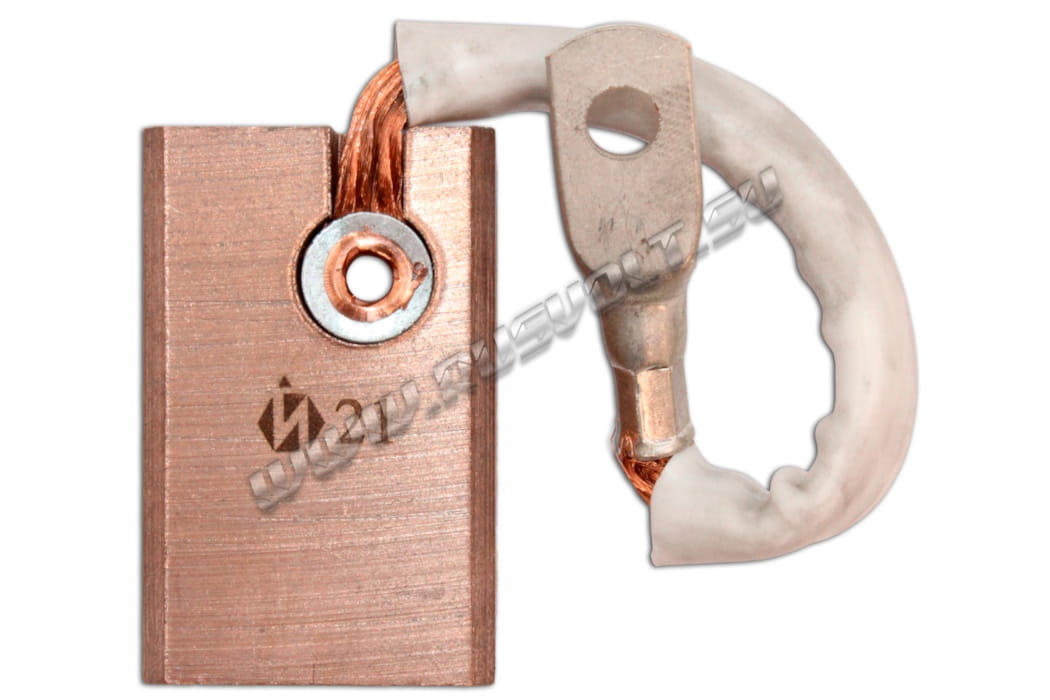

Щетки меднографитные МГСО 20*32*50, К1-7р, 1-6x115, ТМЛ 10-6-5, ТКР, эскиз № 044-2026
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-7р | ПЩ 1/6,0*115 мм | отсутствует | ТМЛ 10-6-5 | ТКР | ТУ 1688 ИЛЕА.68521-037 ТУ | № 044-2026 | 211 г. |
Щетки меднографитные МГСО 20*32*50 конструктив К1-7р (чертежи: № ИЛГТ.685251.1314, № 125-2019, № ФР1090):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
|
К1-7р
|
ПЩ 2/6,0*100 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*125 мм
|
отсутствует
|
8П
8П
8ПГ
|
отсутствует
|
ТУ16-88 ИЛЕА.685211.037ТУ
|
№ ИЛГТ.685251.1314
№ эскиз 125-2019
№ ФР1090
|
210 г.
|
|
Применяются в щеткодержателях типа АМНК 2/20x32 (4АМНК, 5АНК).
|
|||||||
Описание и назначение электрических щеток:
Электрощетки меднографитовые марки МГСО 20x32x50 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Меднографитные электрощетки МГСО применяют в электрических машинах постоянного тока напряжение которых не более 12В, стартерах для тракторов и автомобилей напряжением не более 12В. Они отличаются высокими показателями твердости и прочности. Данные щетки МГСО 20*32*50 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ - нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике либо от окончания провода, если наконечник отсутствует, и до верхней части электрической щетки. Так же они могут использоваться в импортных щеткодержателях.
Технические характеристики:
- Твердость щетки - 6-20 H;
- Электрическое удельное сопротивление - не больше 0,3 мкОм*м;
- Коэффициент трения - не больше 0,24 (0,25);
- Плотность тока - не больше 30 А/см2;
- Давление номинальное (нажатие пружины щеткодержателя) на электрощетку - 25 кПа;
- Скорость линейная - 30 м/с;
- Содержание меди: ? %.
