Электрощетки Г3 5x5x20 графитовые
Электрощетки Г3 5*5*20 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки угольнографитовые Г3 5x5x20 позвонив по номеру телефона +7(812) 449-90-49 либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".

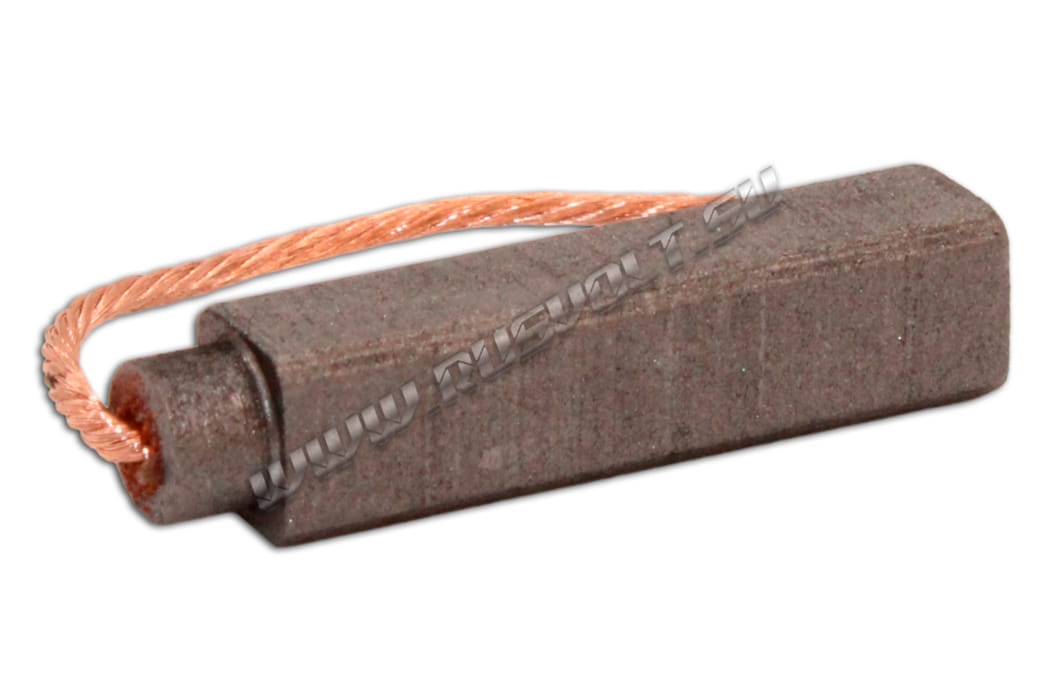

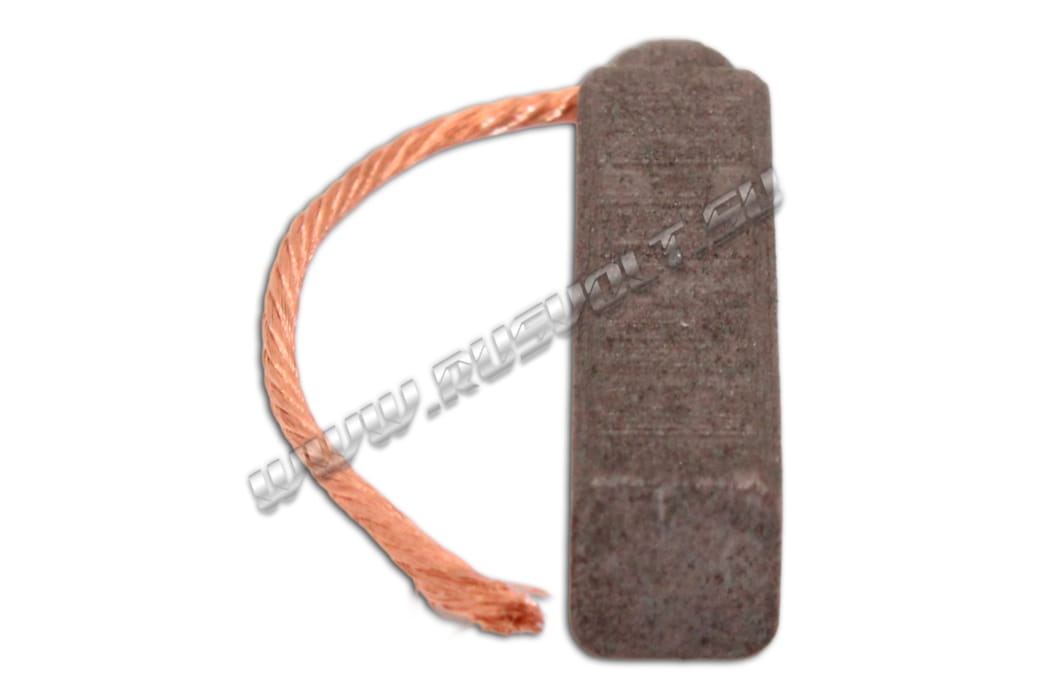

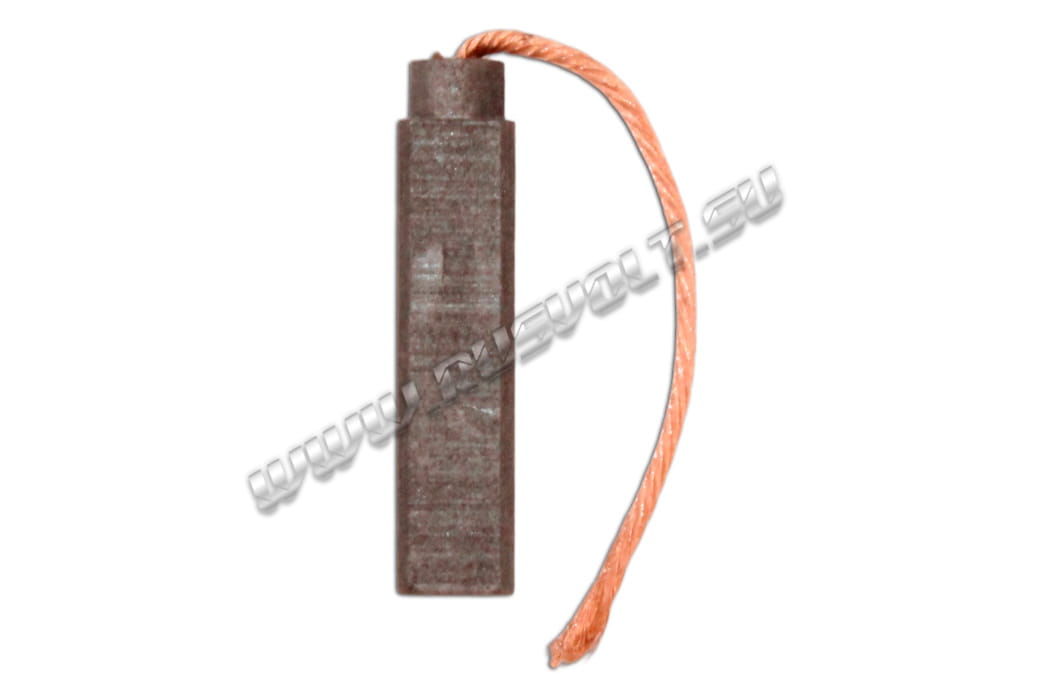

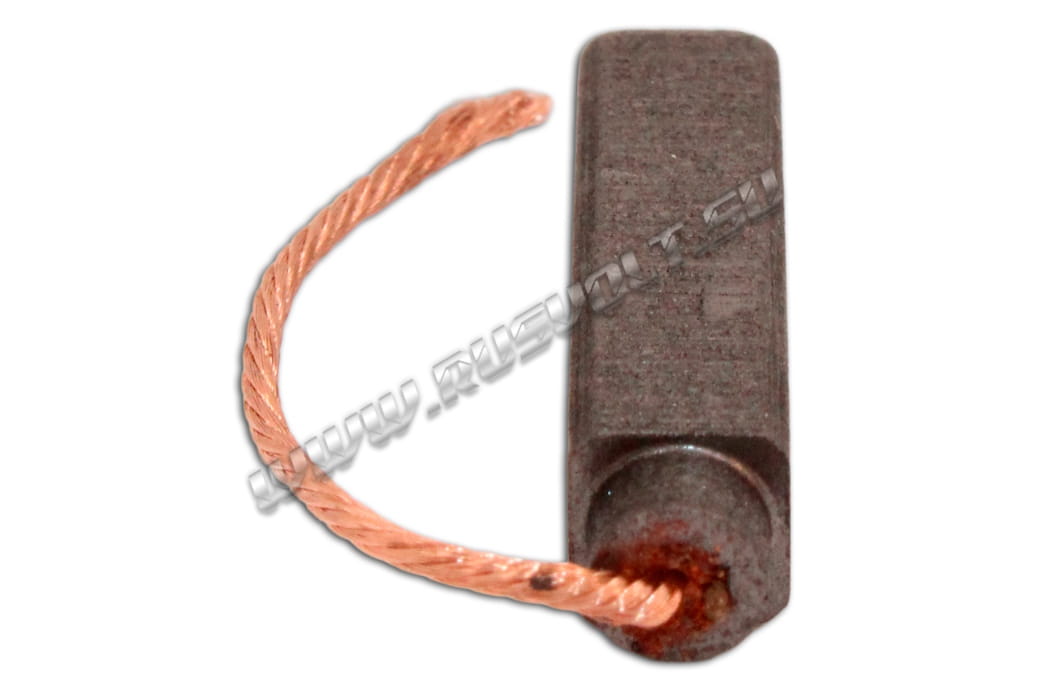

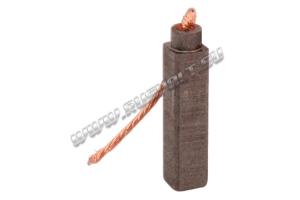

Щетки угольнографитные Г3 5*5*20 конструктив К14-1 (чертеж № КЛЮС.685211.1185-05):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К14-1 | ПЩ 1/0,3*32 мм | отсутствует | отсутствует | отсутствует | ТУ 27.90.13-012-05758546-2022 | № КЛЮС.685211.1185-05 | 0,9 г |
Щетки угольнографитные Г3 5*5*20 конструктив К14-1 (чертеж № ИЛГТ.685211.617-03):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К14-1 | ПЩ 1/0,3*32 мм | отсутствует | отсутствует | отсутствует | - | № ИЛГТ.685211.617-03 | - |
Описание и назначение графитных щеток Г3 5*5*20:
Электрощетки графитовые марки Г3 5x5x20 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Угольнографитные электрощетки Г3 используются в генераторах с большой силой тока, генераторах и двигателях постоянного тока с напряжением менее 220В, сварочных генераторах, в системах возбуждения синхронных генераторов, на контактных кольцах одноякорных преобразователей и асинхронных двигателей. Данные щетки Г3 5*5*20 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике щетки, либо от окончания провода, если наконечник отсутствует, и до верхней части либо накладки электрощетки. Так же они могут использоваться в импортных щеткодержателях.
Технические характеристики:
- Твердость щетки - 7-19 H;
- Электрическое удельное сопротивление - 8-20 мкОм*м;
- Коэффициент трения - не больше 0,30;
- Плотность тока - не больше 12 А/см2;
- Давление номинальное (нажатие пружины щеткодержателя) на электрощетку - 25 кПа;
- Скорость линейная - 60 м/с;
- Содержание меди: ? %.
Как заказать электрощетки Г3 5*5*20?
Специалисты нашей компании помогут вам правильно подобрать марку щетки исходя из типа вашего изделия. Для получения консультации и расчета стоимости свяжитесь с нами:
- Телефон отдела продаж: +7 (812) 449-90-49
- Электронная почта для заявок: info@rusvolt.su
- Офис и склад: г.Санкт-Петербург.
