Электрощетки ЭГ8 5x20x25 электрографитовые
Электрощетки ЭГ8 5*20*25 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки электрографитовые ЭГ8 5x20x25 позвонив по номеру телефона +7(812) 449-90-49 либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".

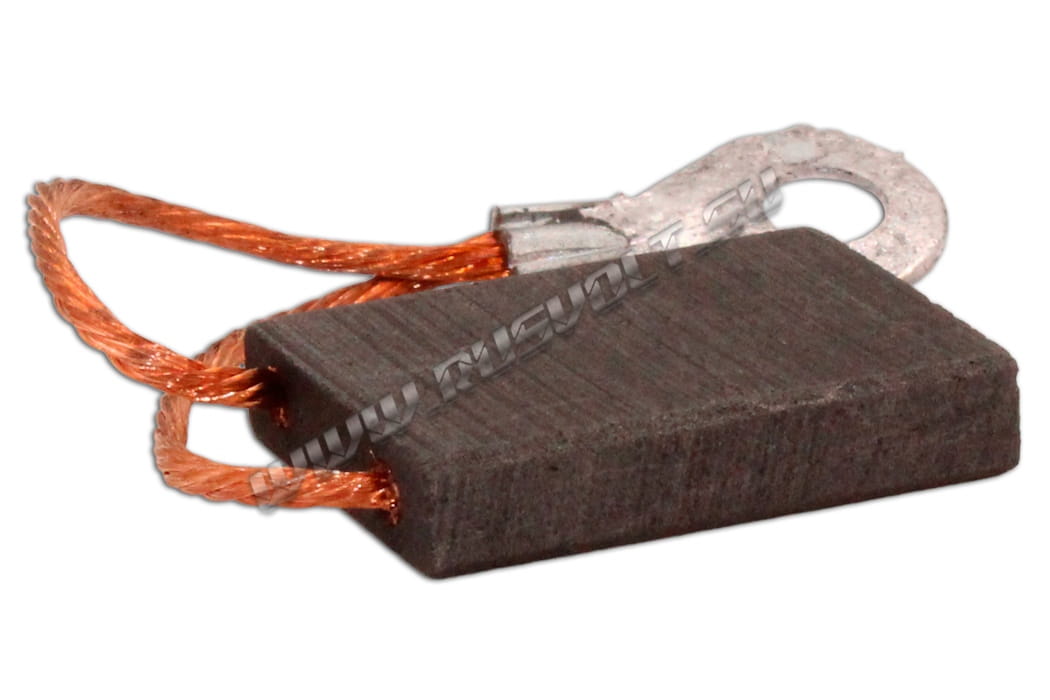

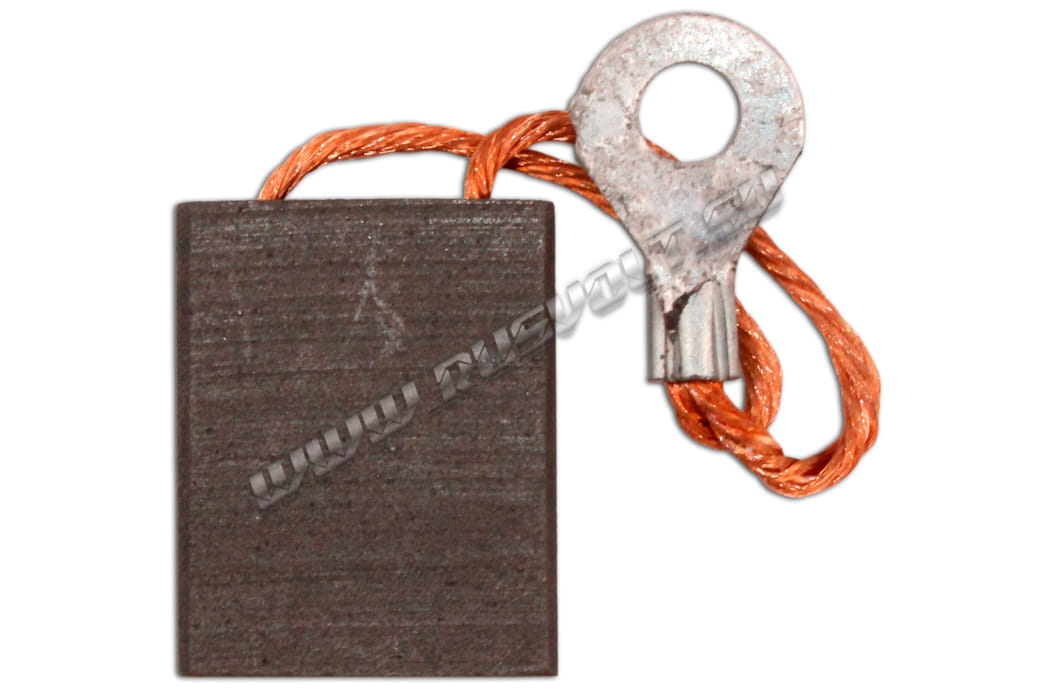

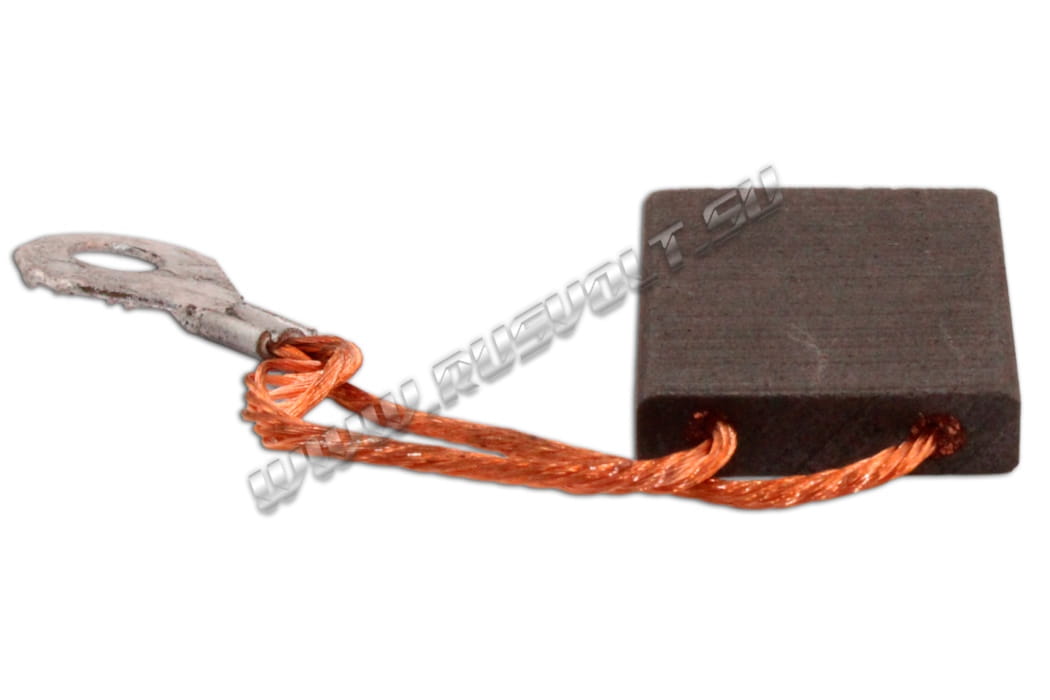

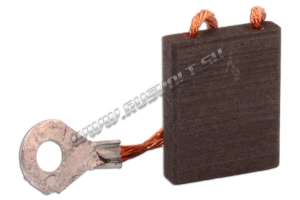

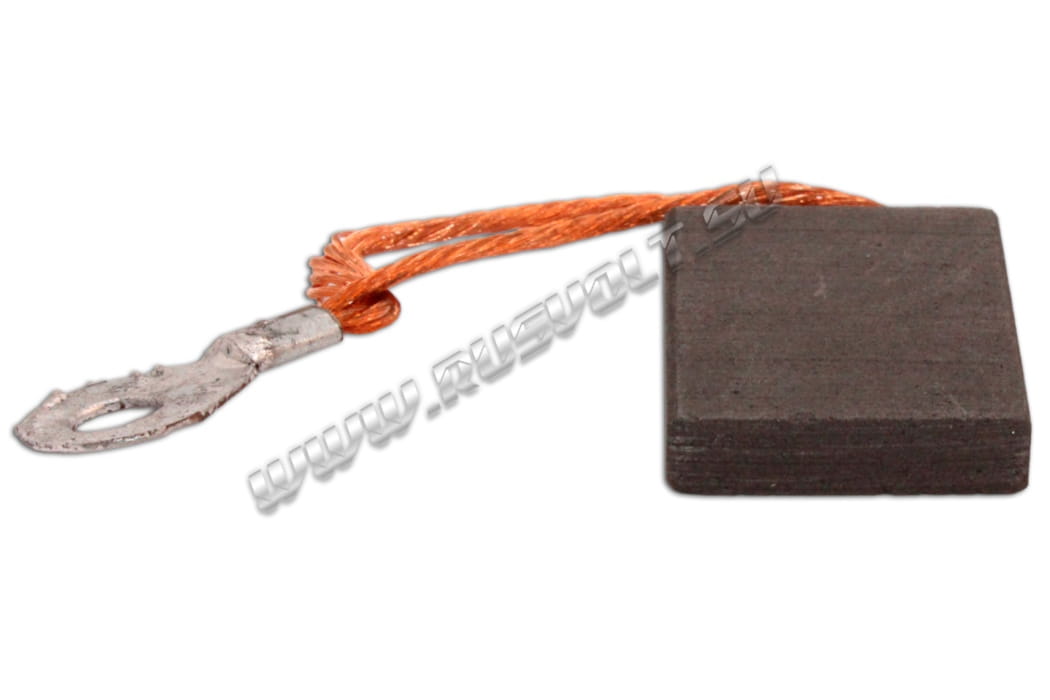

Щетки электрографитные ЭГ8 5*20*25, К1-3, 2/1x55 мм, 5ВГ
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/1*55 мм | отсутствует | 5ВГ | - | - | - | 5 г. |
| Применяются в машинных усилителях типа МУ-50. | |||||||
Щетки электрографитные ЭГ8 5*20*25, К1-3 (чертежи: № ФР5950, № ИЛГТ.685241.1238-04, № ИЛГТ.685241.1238-08)
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
|
К1-3
|
ПЩ 2/0,5*55 мм
ПЩ 2/0,5*90 мм
ПЩ 2/0,5*90 мм
|
отсутствует
|
5ФГ
5В
5В
|
отсутствует
отсутствует
ТКР
|
-
|
№ ФР5950
№ ИЛГТ.685241.1238-04
№ ИЛГТ.685241.1238-08
|
-
|
| Применяются в машинных усилителях типа МУ-50. | |||||||
Описание и назначение электрических щеток:
Электрощетки электрографитовые марки ЭГ-8 5x20x25 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Электрографитные щетки ЭГ-8 используются в электромагнитных усилителях поперечного поля, универсальных высокооборотистых электродвигателях, электрических машинах постоянного тока со сложными условиями коммутации. Данные щетки ЭГ8 5*20*25 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике щетки, либо от окончания провода, если наконечник отсутствует, и до верхней части либо накладки электрощетки. Так же они могут использоваться в импортных щеткодержателях.
Технические характеристики:
- Твердость щетки - 8-34 H;
- Электрическое удельное сопротивление - 36-50 мкОм*м;
- Коэффициент трения - не больше 0,25;
- Плотность тока - не больше 10-11 А/см2;
- Давление номинальное (нажатие пружины щеткодержателя) на электрощетку - 50 кПа;
- Скорость линейная - 45 м/с;
- Содержание меди: ? %.
Как заказать электрощетки ЭГ8 5*20*25?
Специалисты нашей компании помогут вам правильно подобрать марку щетки исходя из типа вашего изделия. Для получения консультации и расчета стоимости свяжитесь с нами:
- Телефон отдела продаж: +7 (812) 449-90-49
- Электронная почта для заявок: info@rusvolt.su
- Офис и склад: г.Санкт-Петербург.
