Электрощетки ЭГ4 25x32x64 электрографитовые
Электрощетки ЭГ4 25*32*64 отечественного изготовления мы можем поставить под заказ либо из наличия, так как их конструктив может быть самым различным. Не взирая на это, РУСВОЛЬТ может предложить быстрые сроки производства. Вы можете узнать цену и приобрести щетки электрографитовые ЭГ4 25x32x64 позвонив по номеру телефона +7(812) 449-90-49 либо прислать заявку на нашу электронную почту, размещенную в разделе "Контакты".
Щетки электрографитные ЭГ4 25*32*64 К1-3, НК-11, 2/6,0*125 мм, 6Д (чертеж № КЛЮС.685241.982-01):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/6,0*125 мм | НК-11 (резина+текстолит) | 6Д | отсутствует | ТУ 16-88 ИЛЕА.685211.037 ТУ | № КЛЮС.685241.982-01 | 112 г. |

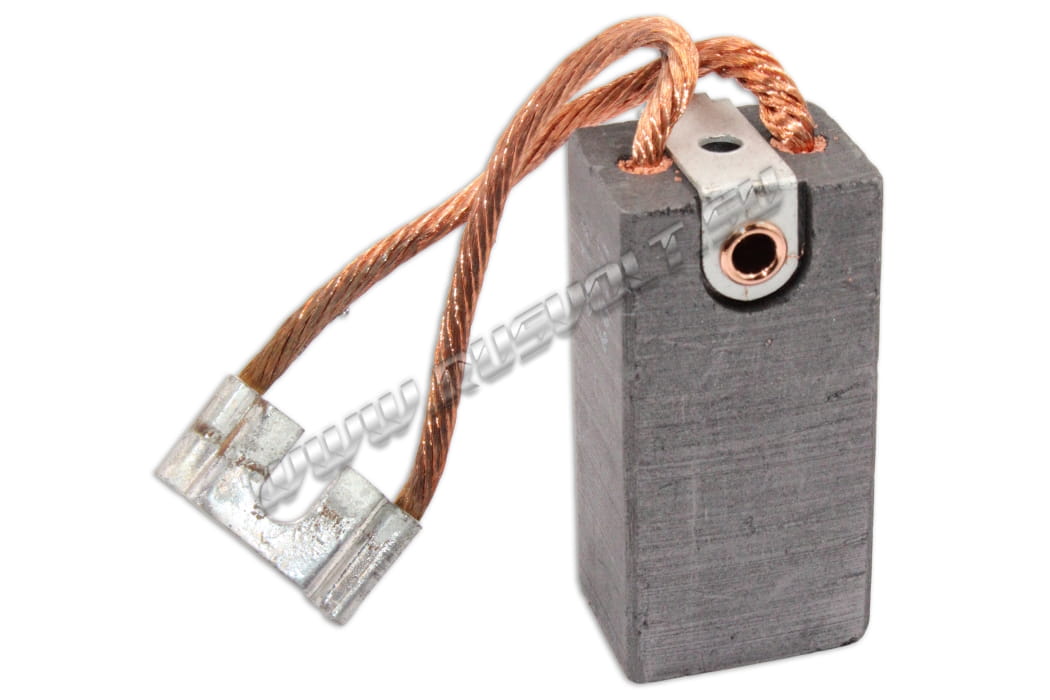

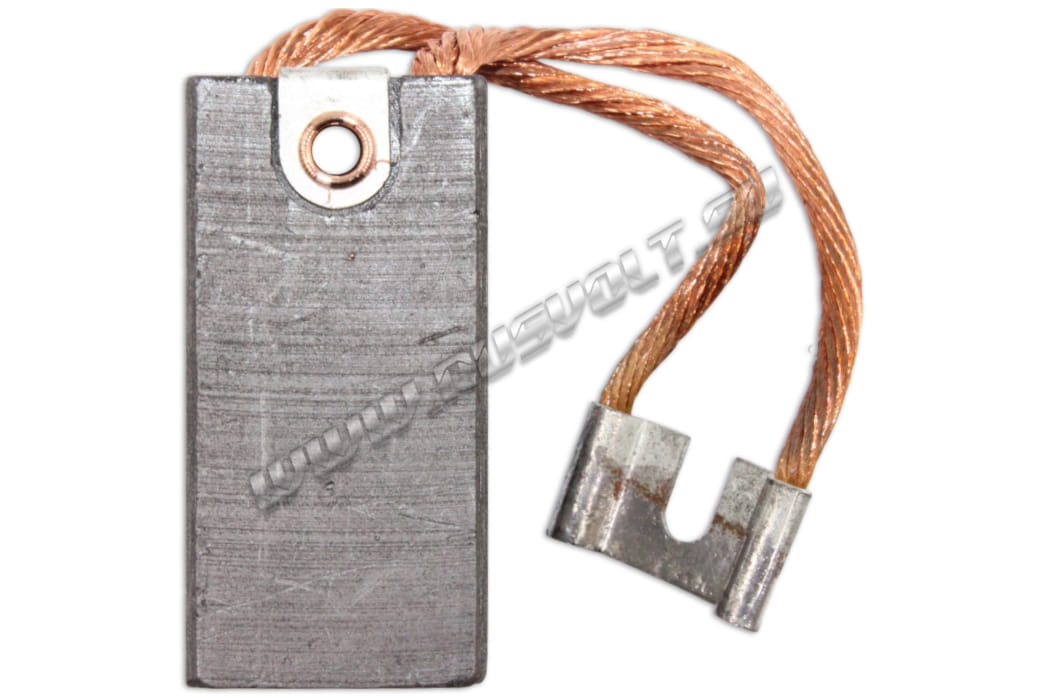

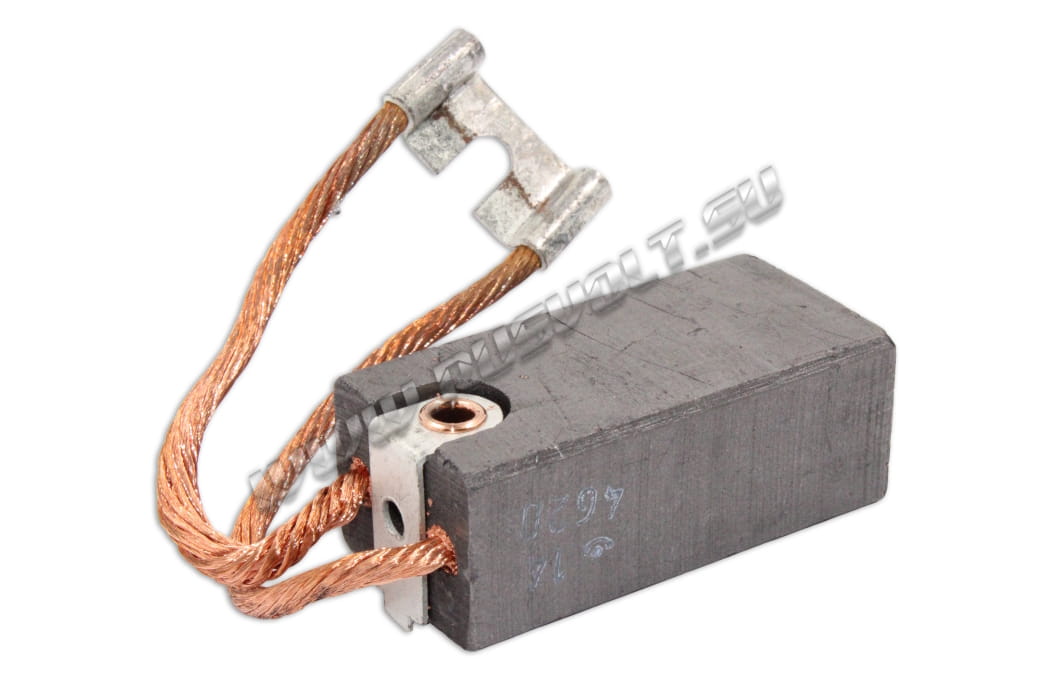

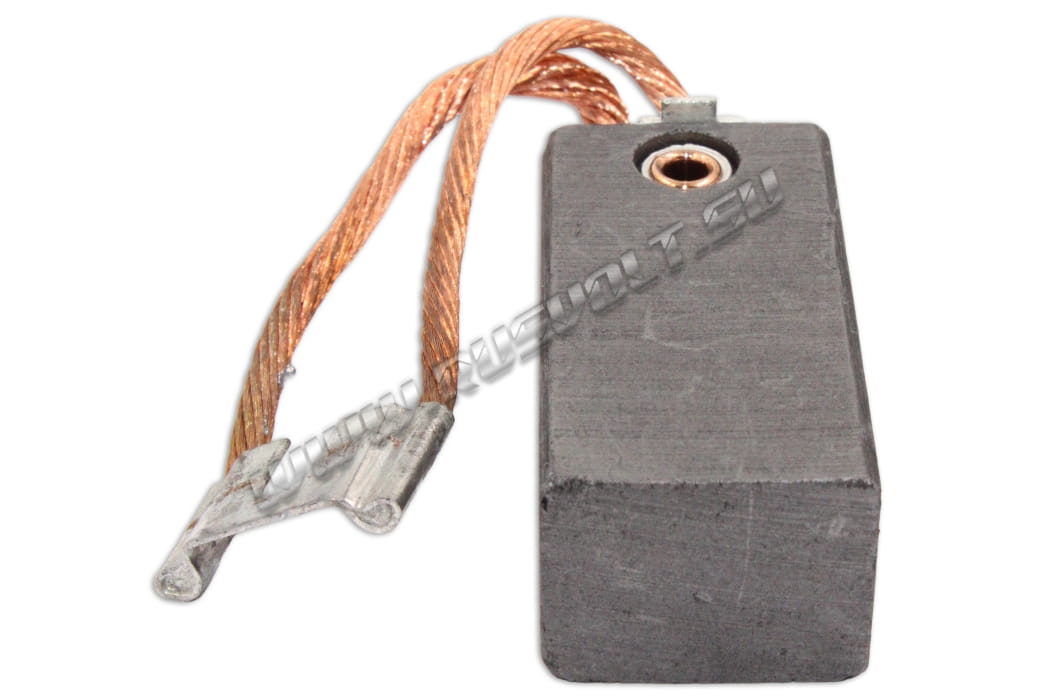

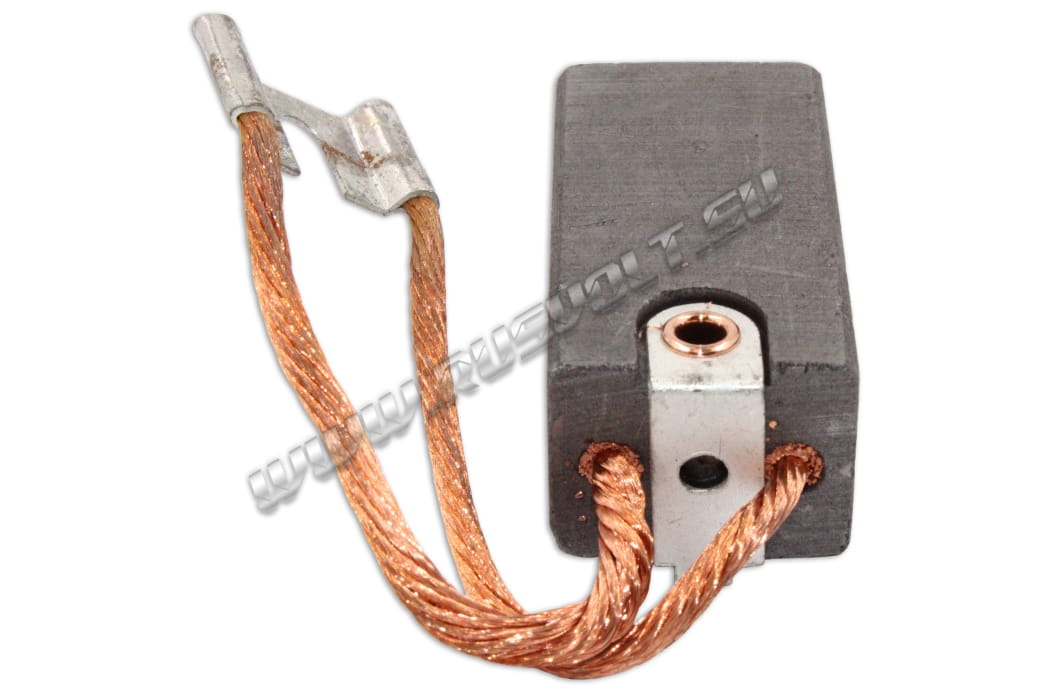

Исполнение щетки ЭГ4 25*32*64 К1-3, НК-2 отв., 2/6,0*100 мм, 6Д:
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/6,0*100 мм | НК-2отв. | 6Д | отсутствует | - | - | 105 г. |
Исполнение щетки ЭГ4 25*32*64 К1-3, НК-2 отв., 2/10,0*160 мм, 6П (чертеж № ИПФА.685241.341-17):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/10,0*160 мм | НК-2 отв. | 6П | отсутствует | ТУ16-88 ИЛЕА.685211.037ТУ |
№ ИПФА.685241.341-17
эскиз № 149-2015
|
129 г. |
Щетки электрографитные ЭГ4 25*32*64 К1-3 (чертежи: № ИЛГТ.685241.1156, № ИЛГТ.685241.290, № ИЛГТ.685241.290-03, № ФР1798, № ФР2699-05, № ФР2699-07):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 |
ПЩ 2/10,0*125 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*140 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*153 мм
ПЩ 2/6,0*160 мм
|
НК-1 |
6Д
5Д
5Д
8Д
6Д
6Д
6П
|
отсутствует | ТУ3495-063-05011416-2015 |
№ ИЛГТ.685241.1156
№ ИЛГТ.685241.290
№ ИЛГТ.685241.290-03
№ ФР1798
№ ФР2699-05
№ ФР2699-07
№ ФР3915-02
|
- |

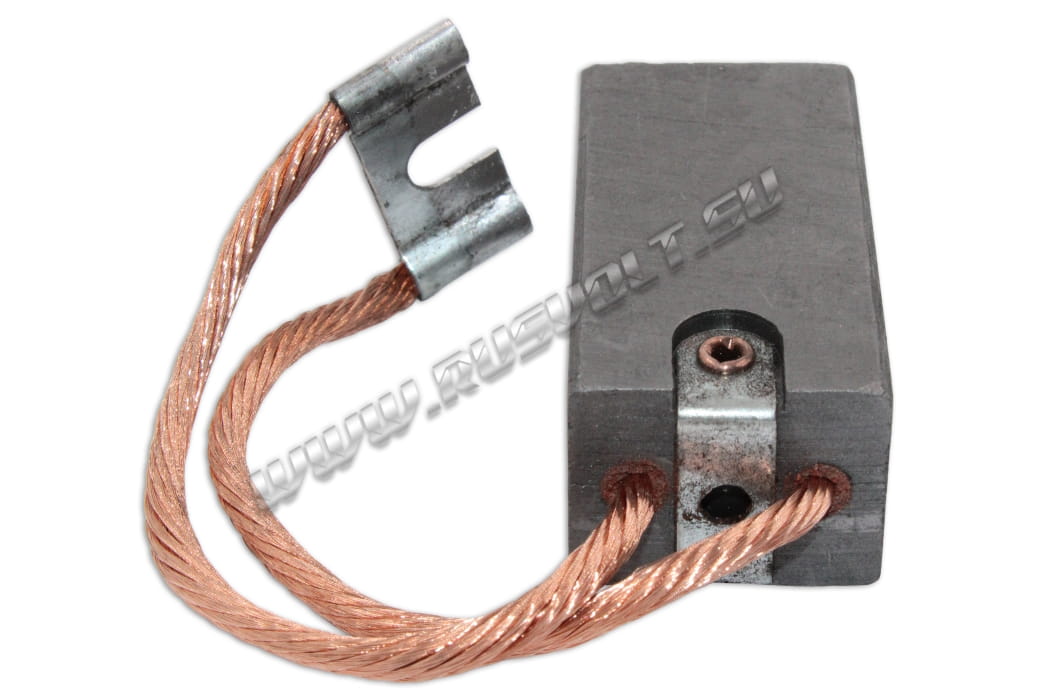

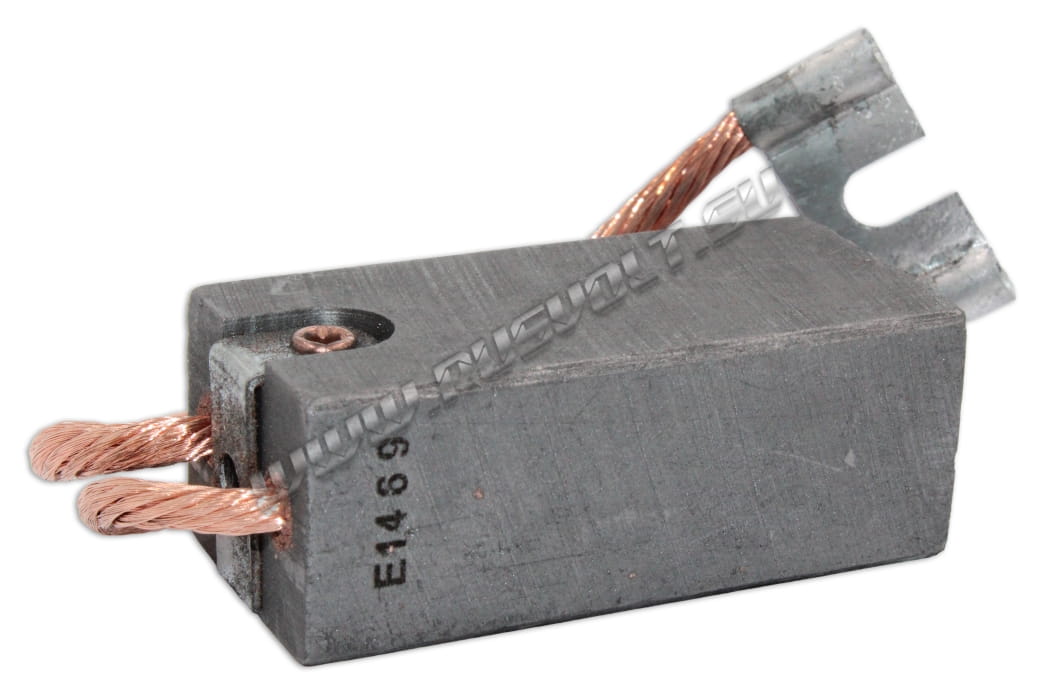

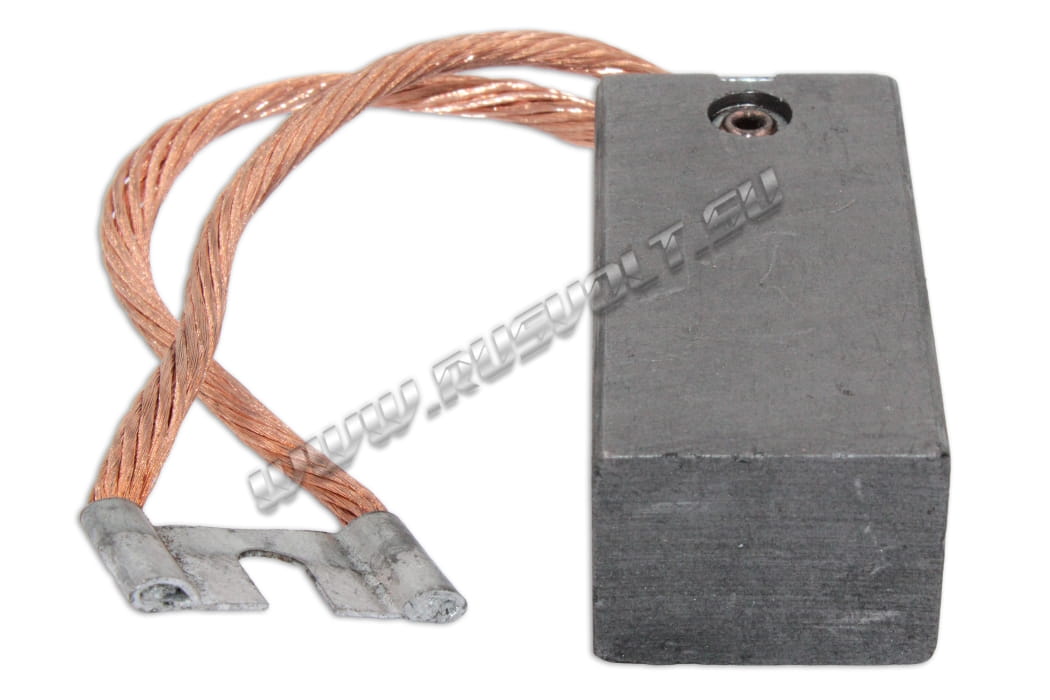

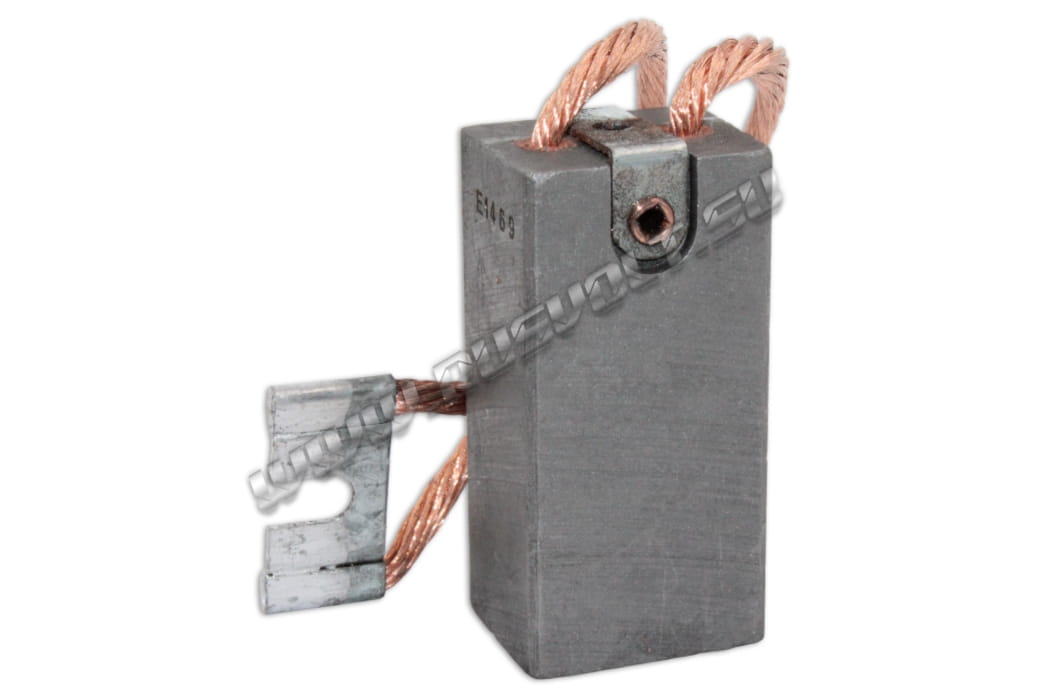

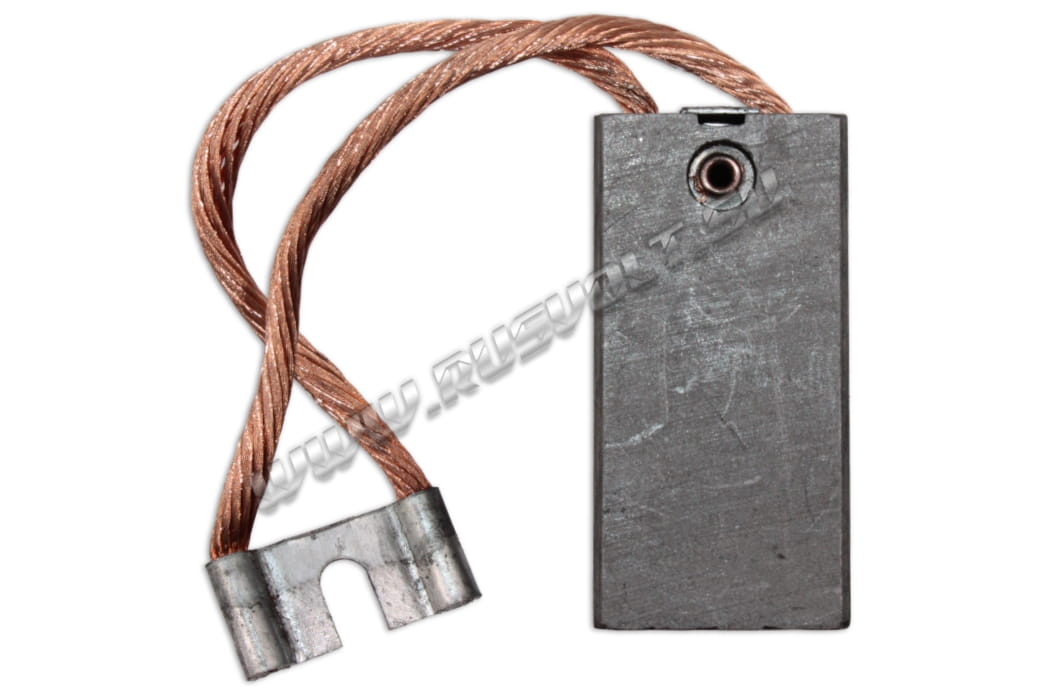

Щетки электрографитные ЭГ4 25*32*64 К1-3, НК-1 отв., 2/6,0*125 мм, 6Д:
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 | ПЩ 2/6,0*125 мм | НК-1 отв. | 6Д | отсутствует | - | - | 106 г. |
Щетки электрографитные ЭГ4 25*32*64 конструкция К1-3 (чертеж № ИЛГТ.685241.289-04, № ИЛГТ.685241.289-08, № ФР1406-05):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-3 |
ПЩ 2/6,0*100 мм
ПЩ 2/6,0*100 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*126 мм
ПЩ 2/6,0*135 мм
ПЩ 2/6,0*125 мм
ПЩ 2/6,0*125 мм
|
НК-2от. |
6Д
6Д
6П
6Д
6П
6П
6П
|
отсутствует | ТУ3495-063-05011416-2015 |
№ ИЛГТ.685241.289-04
№ ИЛГТ.685241.289-08
№ ФР1406-03
№ ФР1406-05
№ ФР1406-08
№ ФР1406-09
№ ФР5464
|
103 г. |
Щетки электрографитные ЭГ4 25*32*64 конструкция К1-7 (чертеж № ФР2514-07, № ФР2514-05):
| Конструктивное исполнение | Сечение поводка и длина | Накладка | Наконечник | Изоляция поводков | Технические условия (ТУ) | № чертежа | Вес |
|---|---|---|---|---|---|---|---|
| К1-7 | ПЩ 2/6,0*125 мм | НК-2от. | 6П | отсутствует | ТУ3495-063-05011416-2015 |
№ ФР2514-07
№ ФР2514-05
|
- |
Описание и назначение электрических щеток:
Электрощетки электрографитовые марки ЭГ4 25x32x64 для электрических двигателей либо генераторов - это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец. Электрографитные электрощетки ЭГ-4 применяют в возбудителях турбогенераторов, мощность которых менее 200мВт, преобразователях одноякорных и электрических машинах универсального назначения, электродвигателях постоянного тока малой мощности, синхронных и асинхронных двигателях с фазным ротором. Они отличаются высокими показателями твердости и прочности. Данные щетки ЭГ4 25*32*64 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный. Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике щетки, либо от окончания провода, если наконечник отсутствует, и до верхней части либо накладки электрощетки. Так же они могут использоваться в импортных щеткодержателях.
Технические характеристики:
- Твердость щетки - 2-6 H;
- Электрическое удельное сопротивление - не больше 16-6 мкОм*м;
- Коэффициент трения - не больше 0,25;
- Плотность тока - не больше 12 А/см2;
- Давление номинальное (нажатие пружины щеткодержателя) на электрощетку - 20 кПа;
- Скорость линейная - 60 м/с;
- Содержание меди: ? %.
Как заказать электрощетки ЭГ4 25*32*64?
Специалисты нашей компании помогут вам правильно подобрать марку щетки исходя из типа вашего изделия. Для получения консультации и расчета стоимости свяжитесь с нами:
- Телефон отдела продаж: +7 (812) 449-90-49
- Электронная почта для заявок: info@rusvolt.su
- Офис и склад: г.Санкт-Петербург.
