Щеткодержатель типа НБ-418 3/25х32 (НБ-406)

Щёткодержатели типа НБ-418 3/25*32 (так же маркируются как НБ-406) отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести НБ418 3/25х32 вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".

Характеристики щеткодержателя НБ-418 3/25*32 (НБ-406)

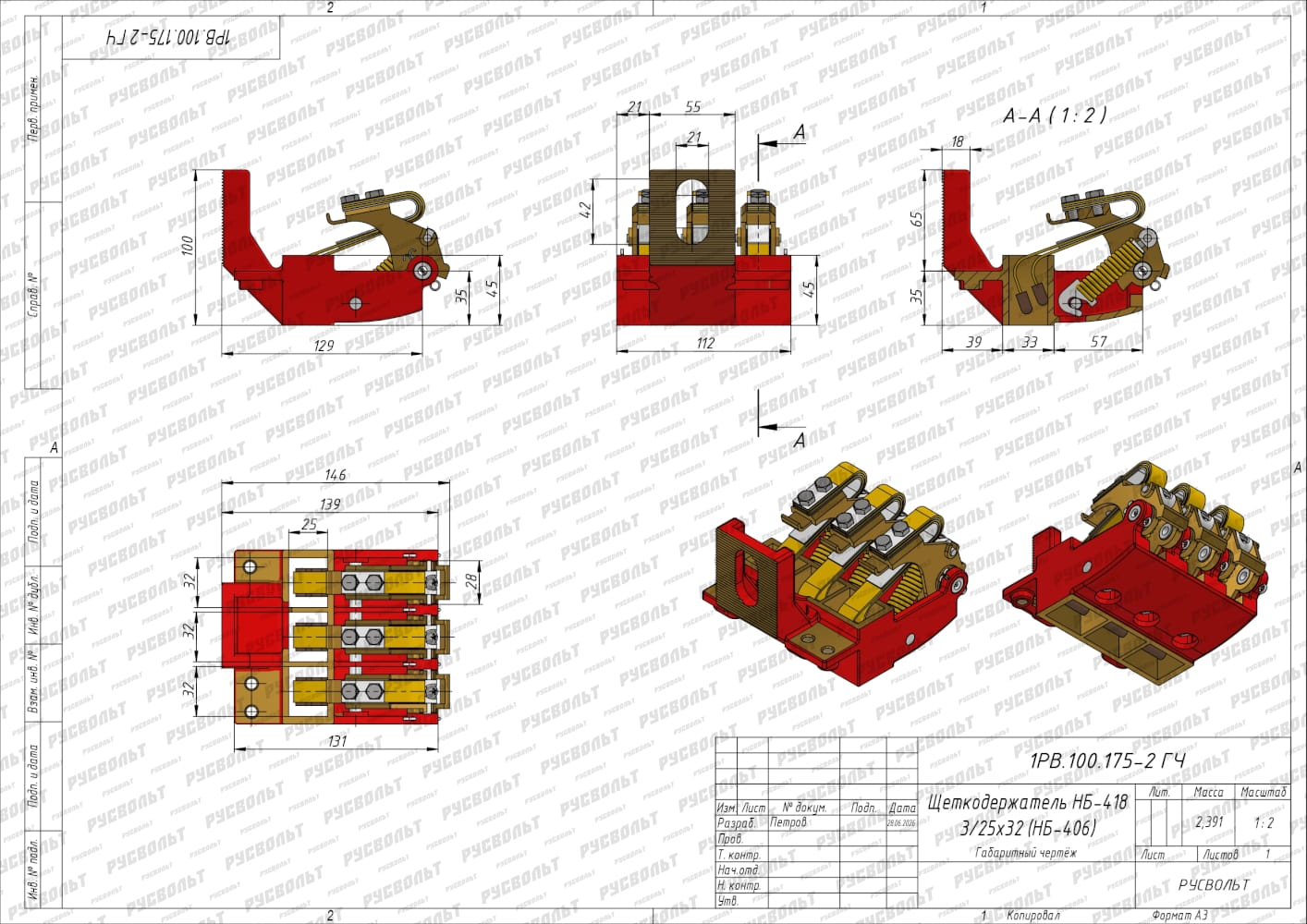

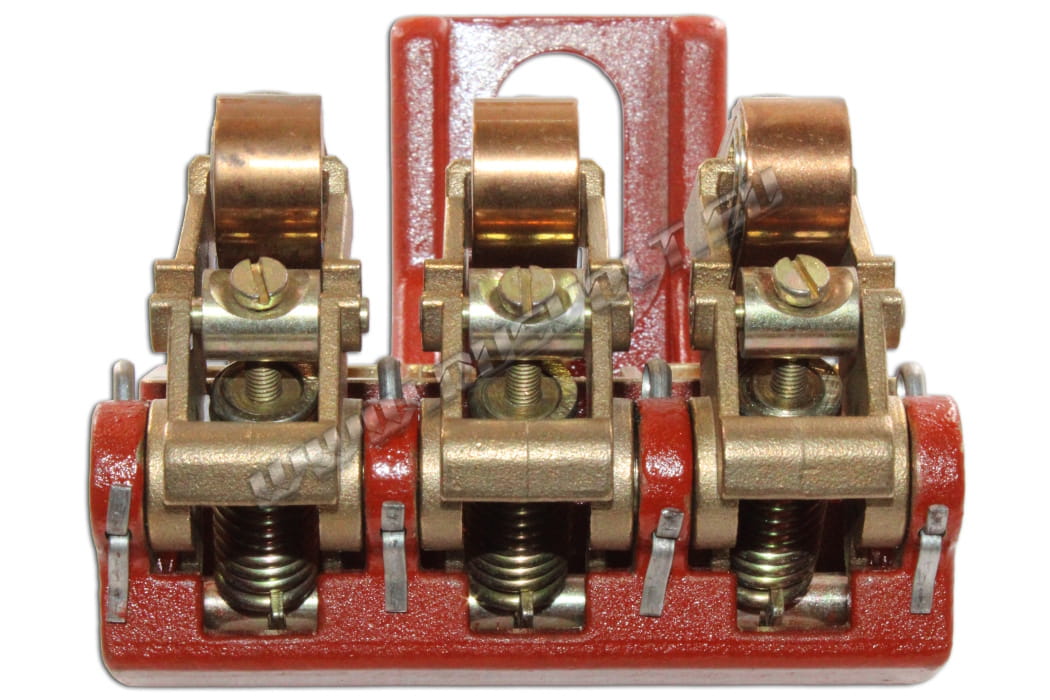

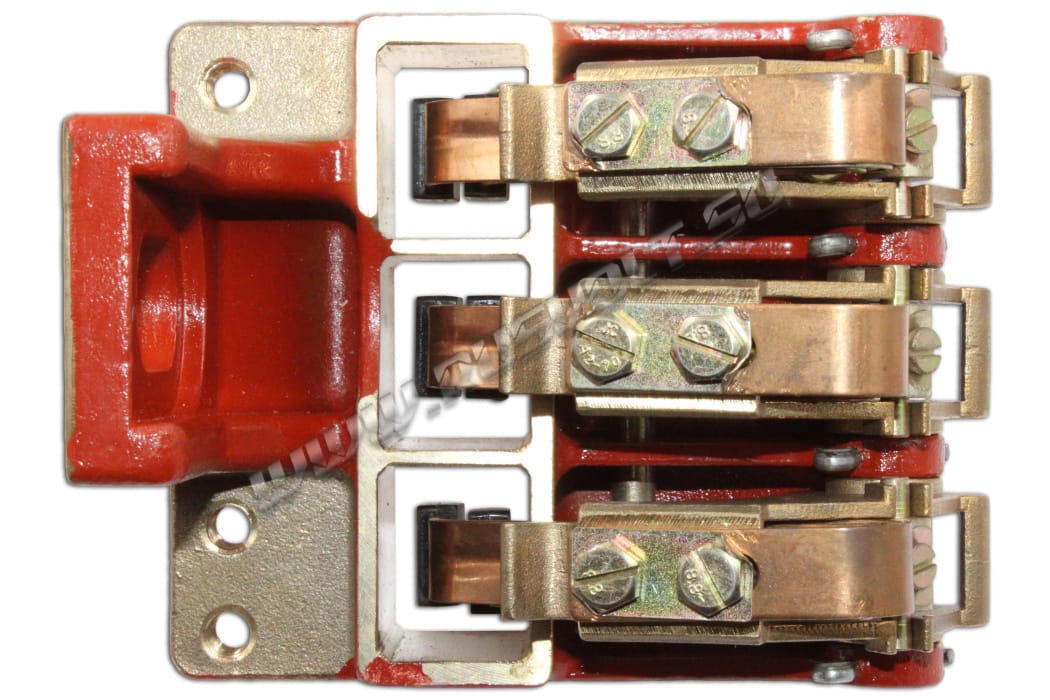

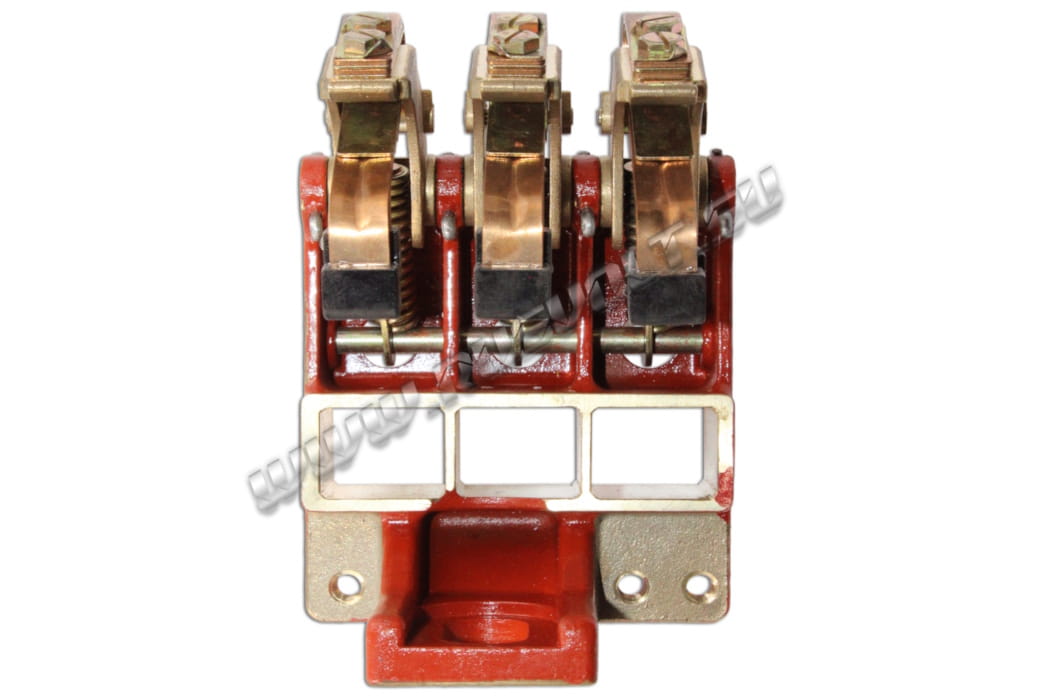

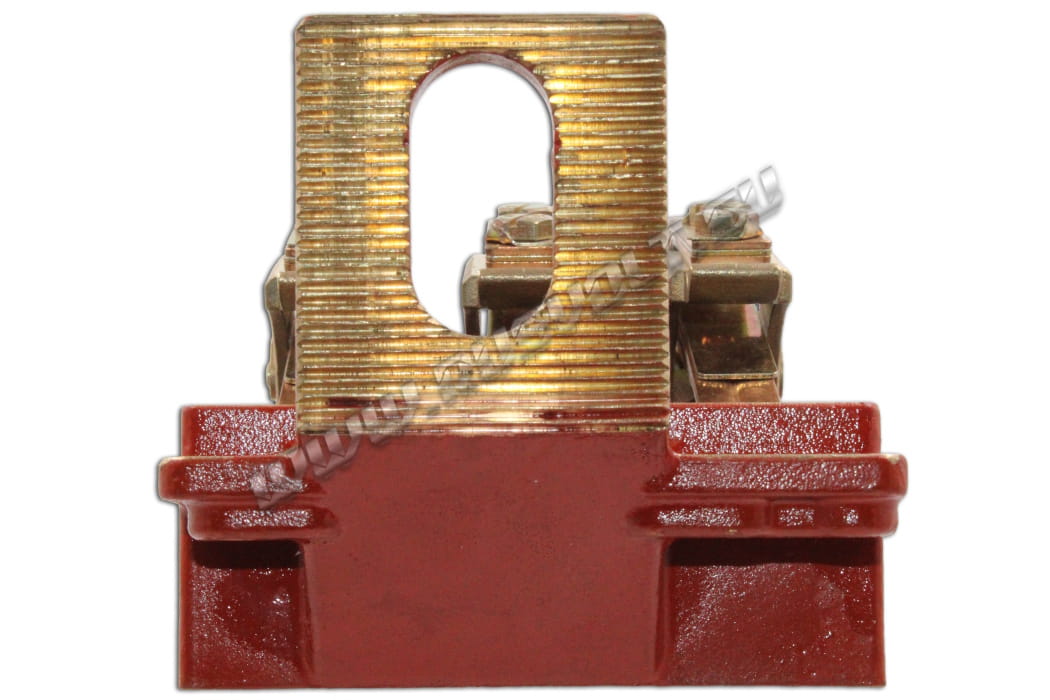

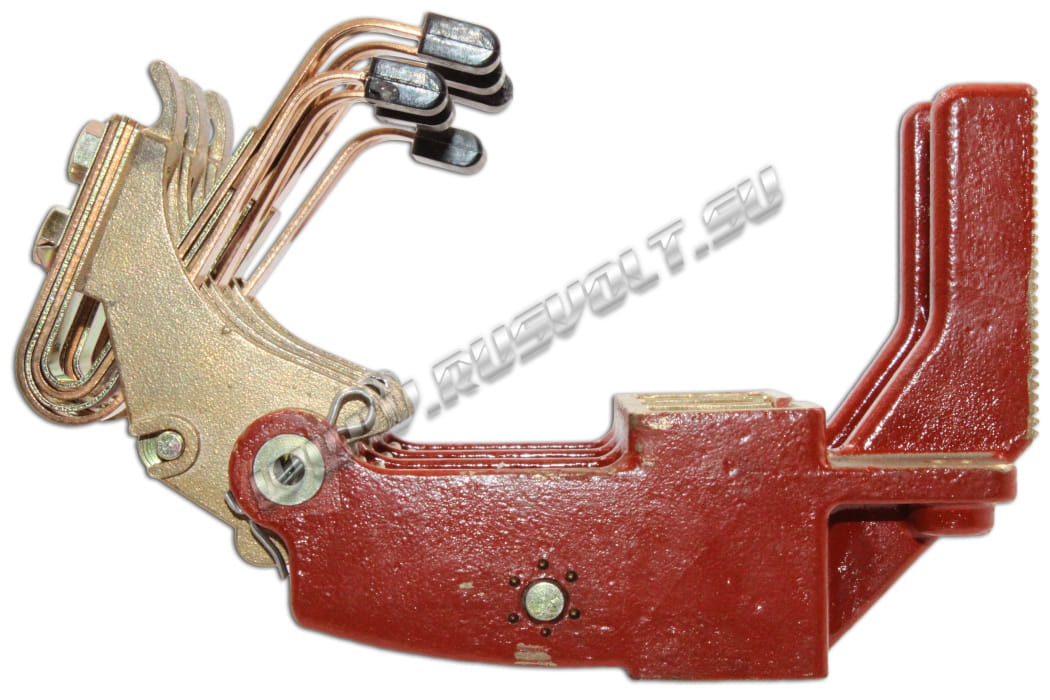

Щёткодержатель типа НБ-418 3/25х32 чертеж 5ТН.112.025 состоит из корпуса, который имеет три окна для электрощеток размером 25х32 мм, а так же трех нажимных пальцев на концах которых есть резиновые амортизаторы. Корпус и все прижимные устройства щеткодержателя отлиты из латуни марки ЛС59-1ЛД и крепятся на бракетах (изоляционных пальцах). Усилие нажатия пальцев на электрощетки делают три цилиндрические пружины растяжения, которые закреплены одним своим концом к оси, вставленной в отверстие корпуса щеткодержателя, а другим к оси на нажимном пальце при помощи винта, служащий одновременно для регулирования усилия нажатия пружины которое составляет 1,5÷0,1 кг. Кинематика всего нажимного механизма выбрана так, что обеспечивает постоянное нажатие на электрощетки по мере их износа и плотное прилегание к контактным кольцам. В окна данного щеткодержателя вставляются три щетки разрезного типа марки ЭГ61 2/12,5х32х57 мм. Количество щеткодержателей в узле токосъема зависит от типа электродвигателя.

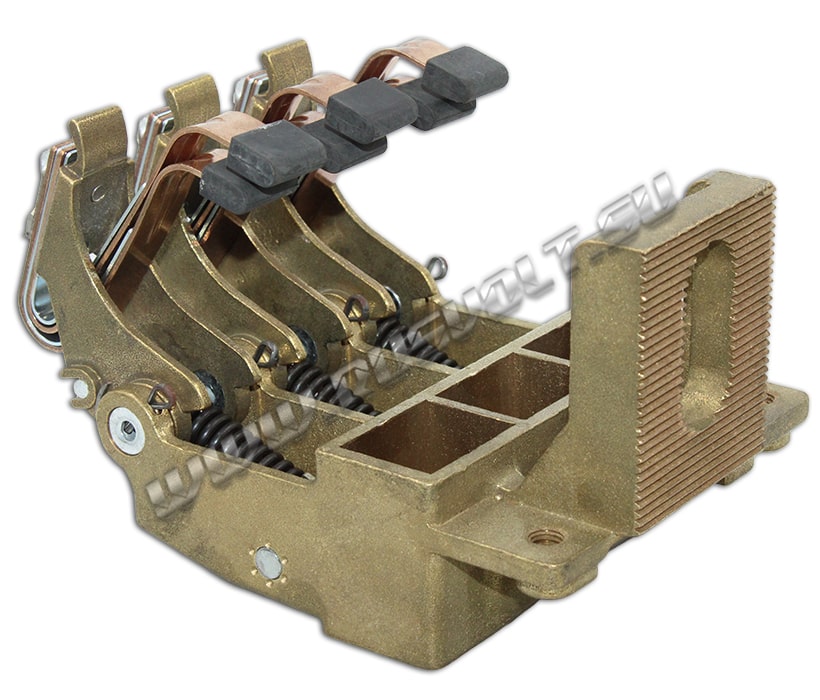

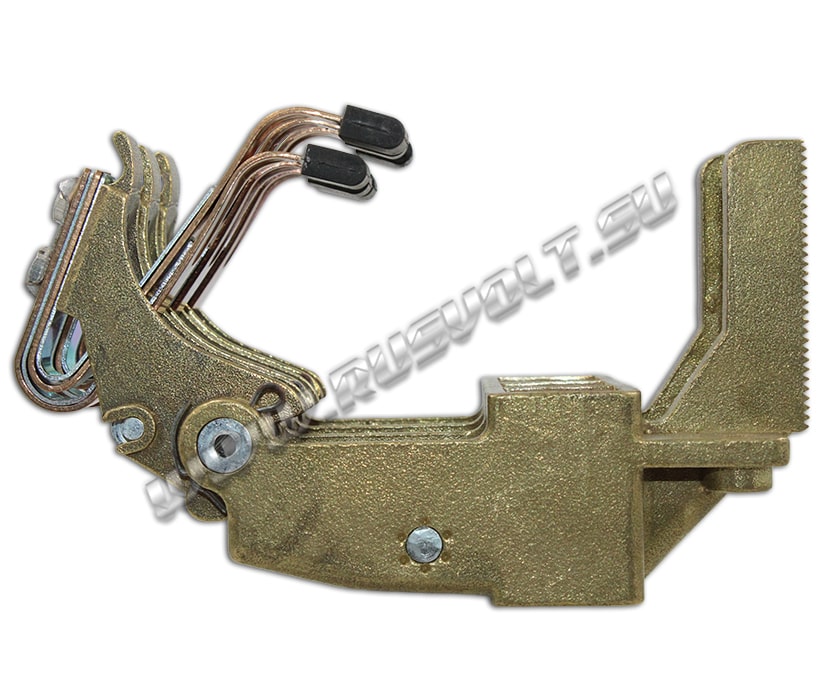

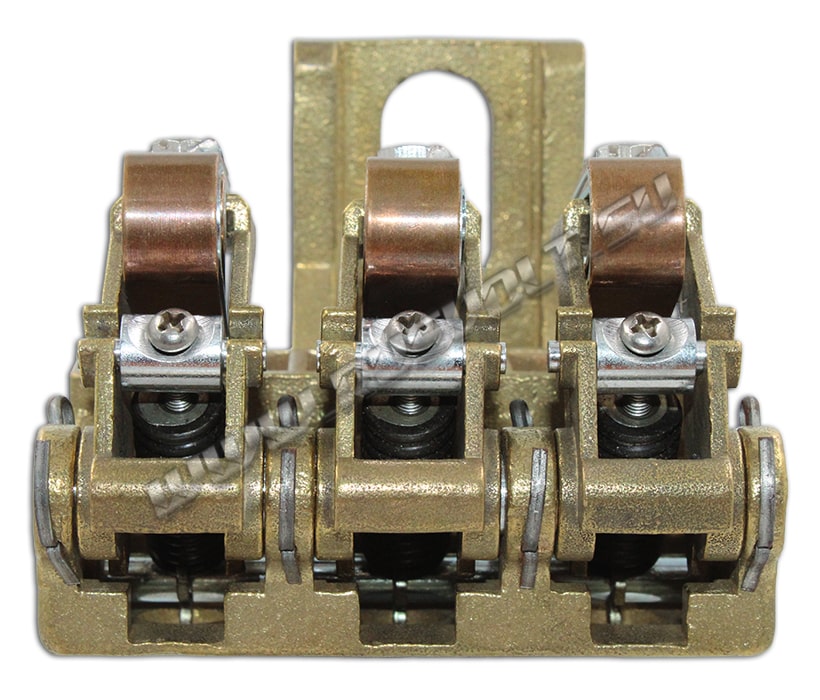

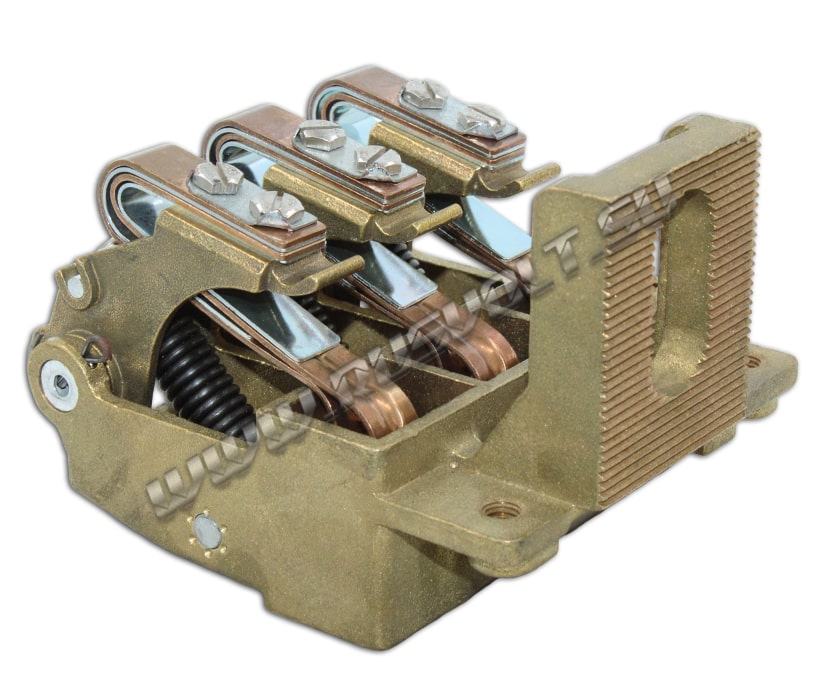

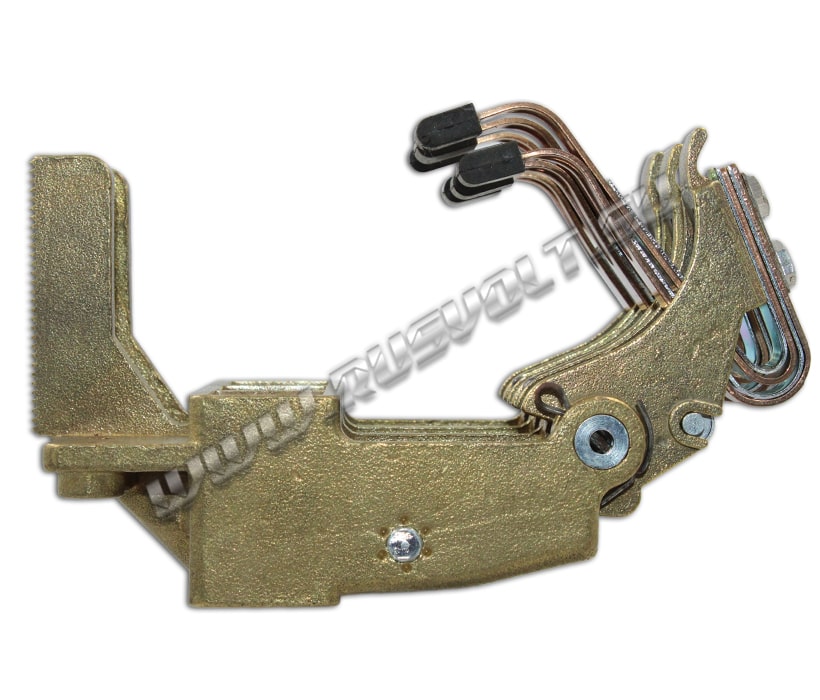

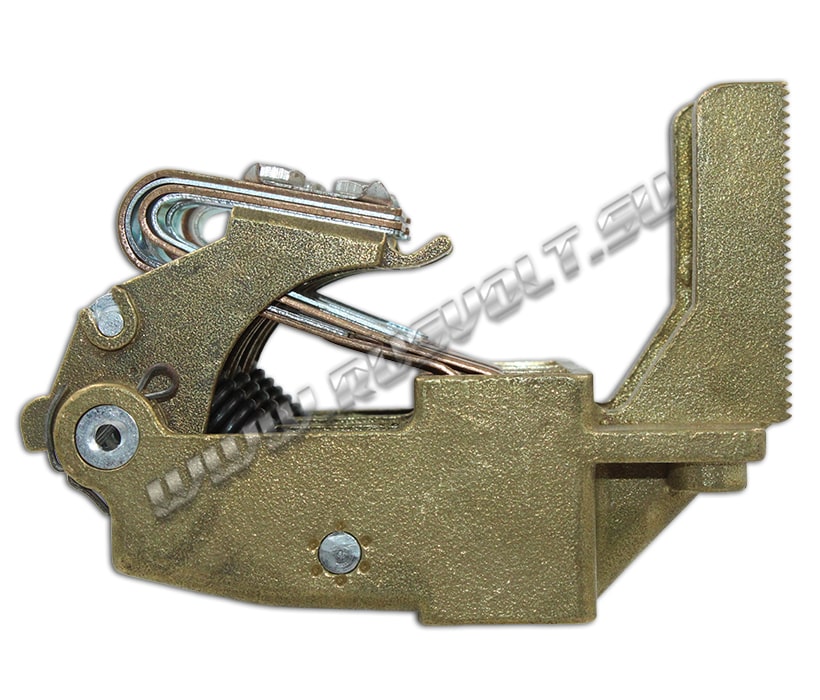

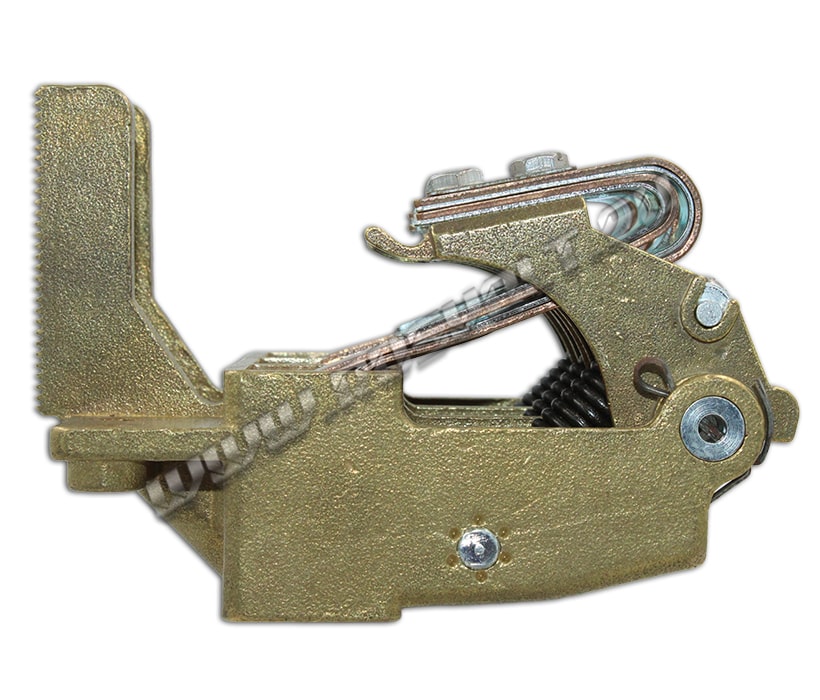

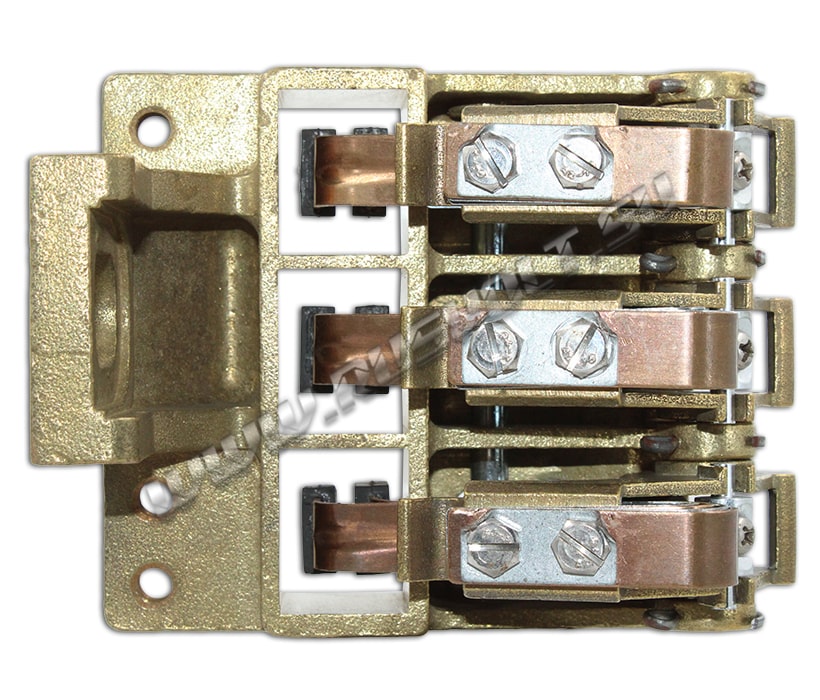

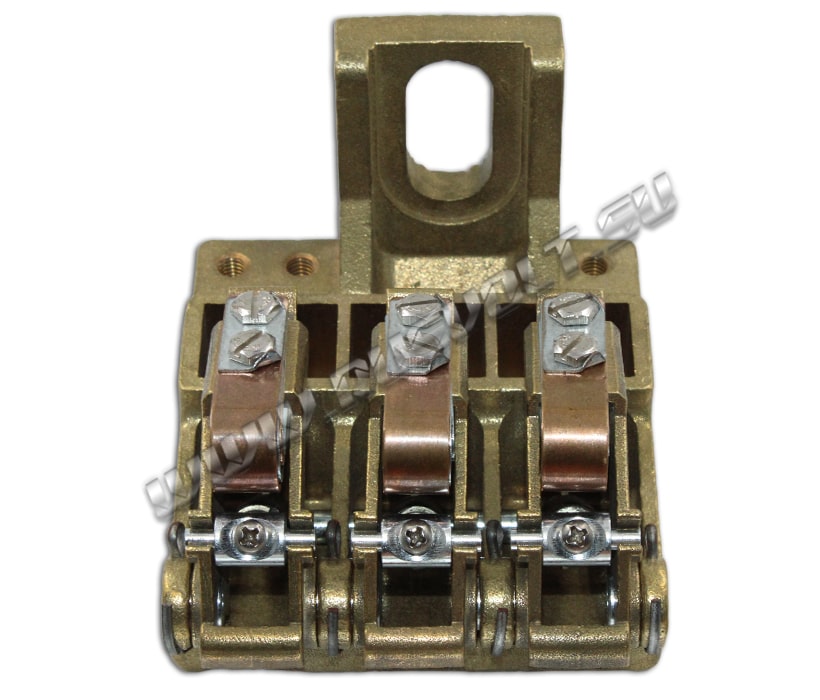

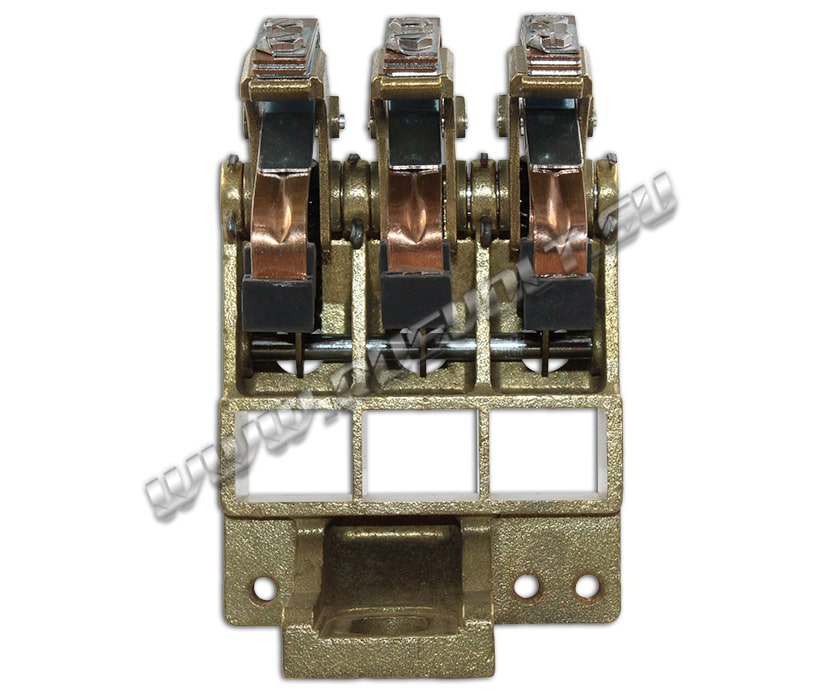

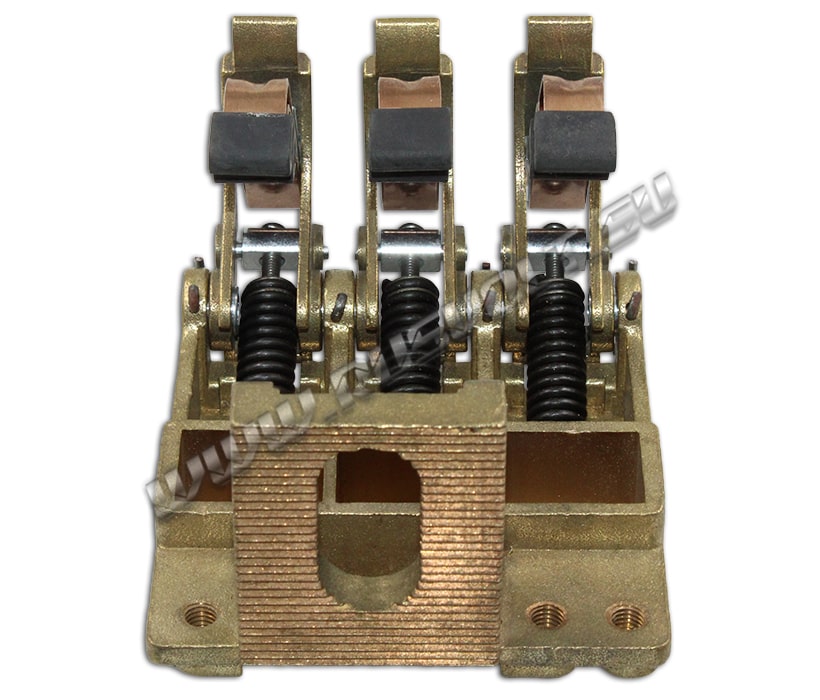

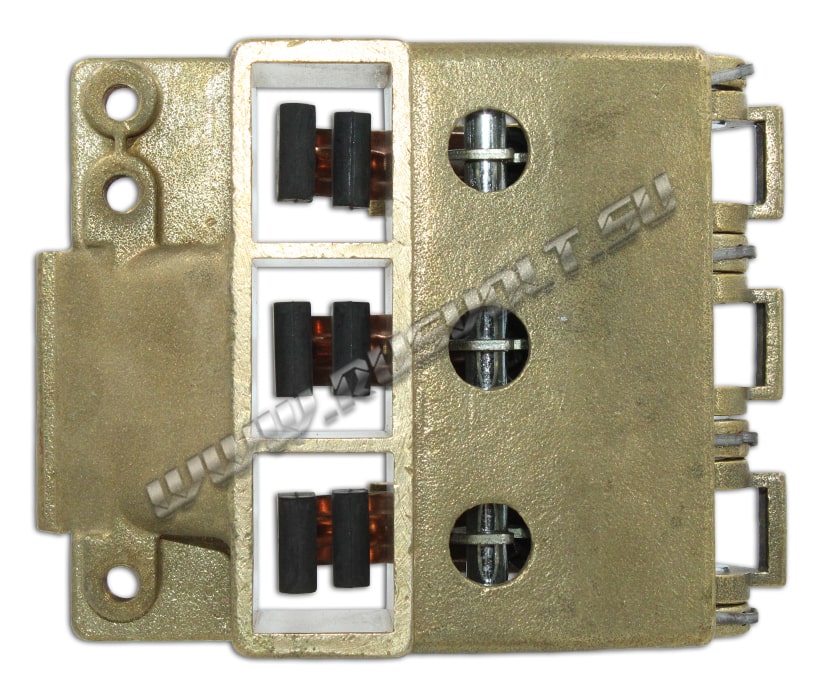

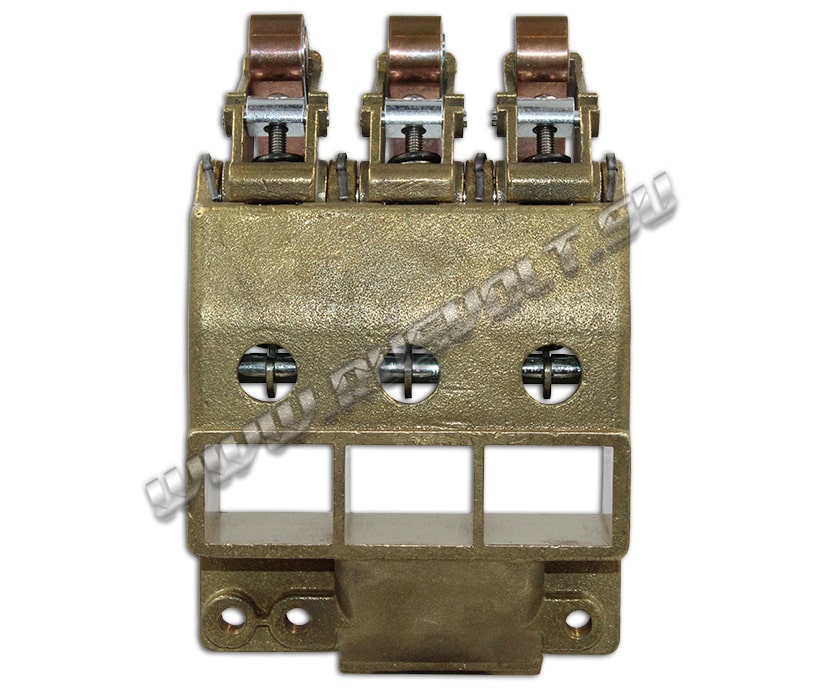

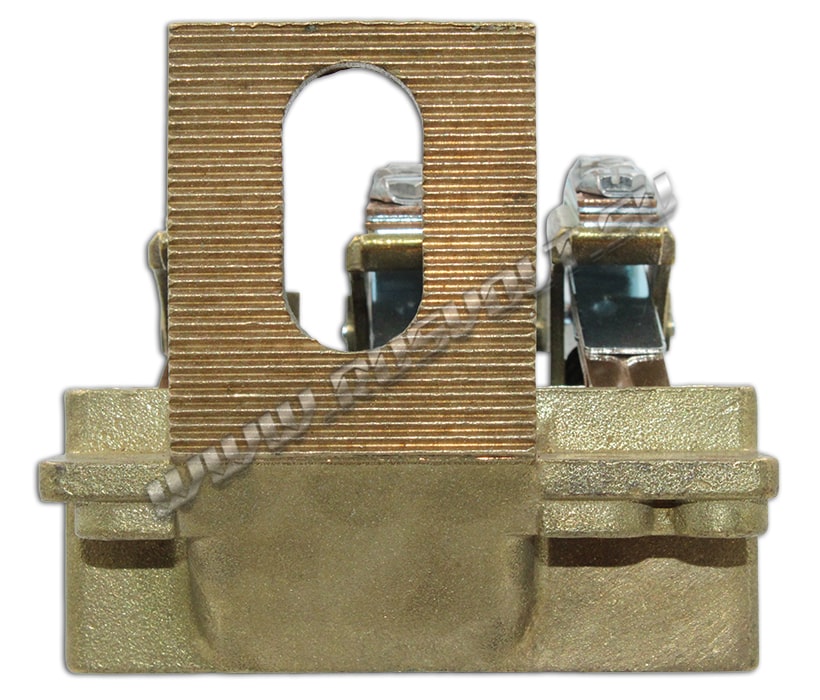

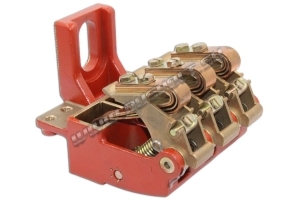

Щеткодержатель НБ-418 3/25*32 (НБ-406) - чертеж 1РВ.100.175-1 ГЧ

• Материал изготовления: сталь, латунь;
• вес изделия: 2363 г;
• чертеж: 1РВ.100.175-1 ГЧ.

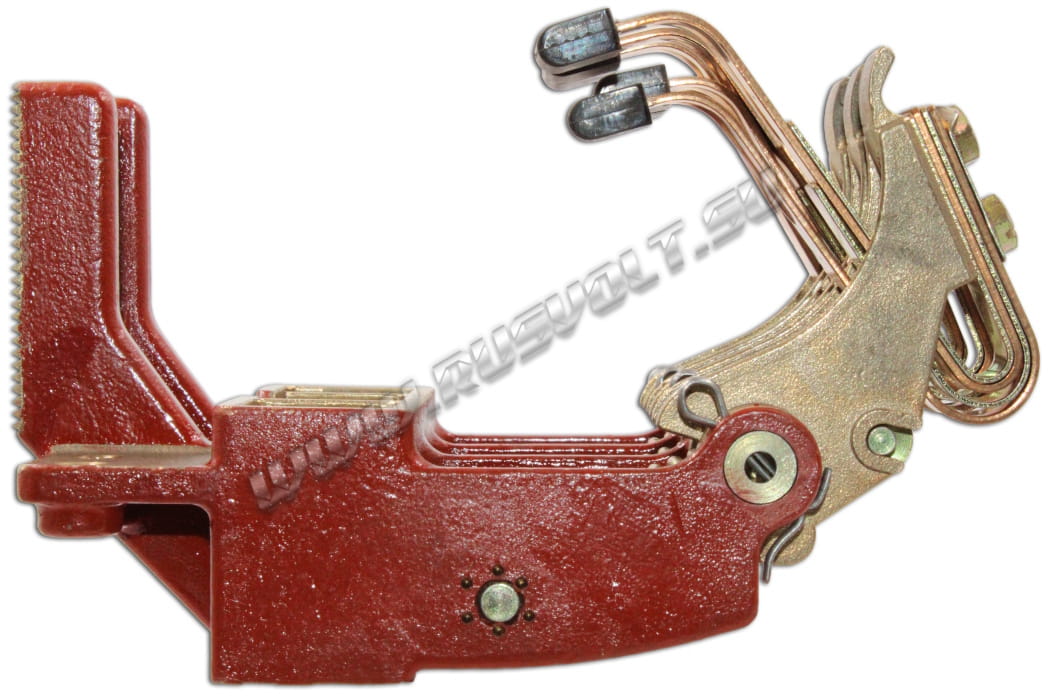

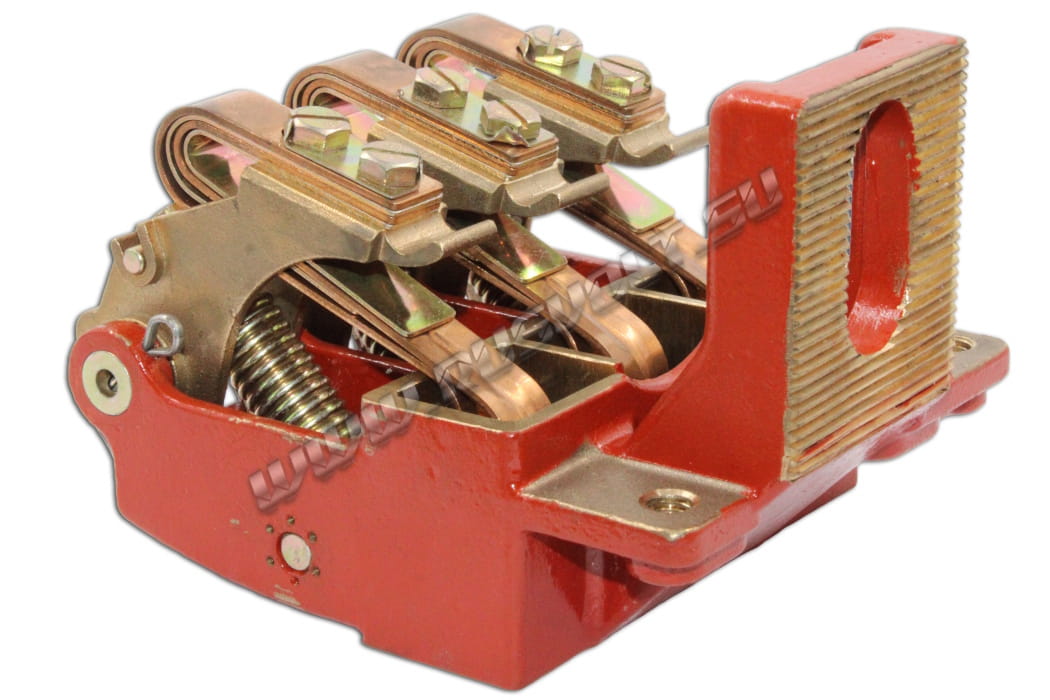

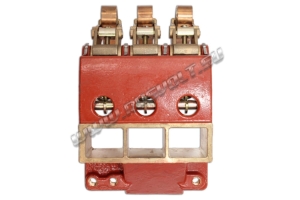

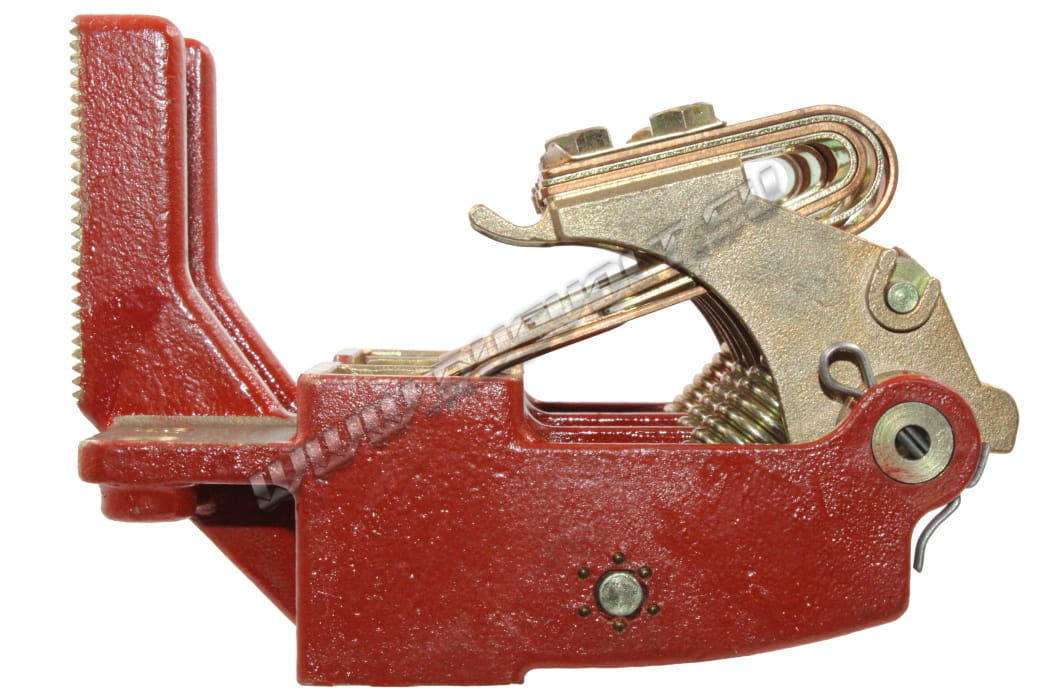

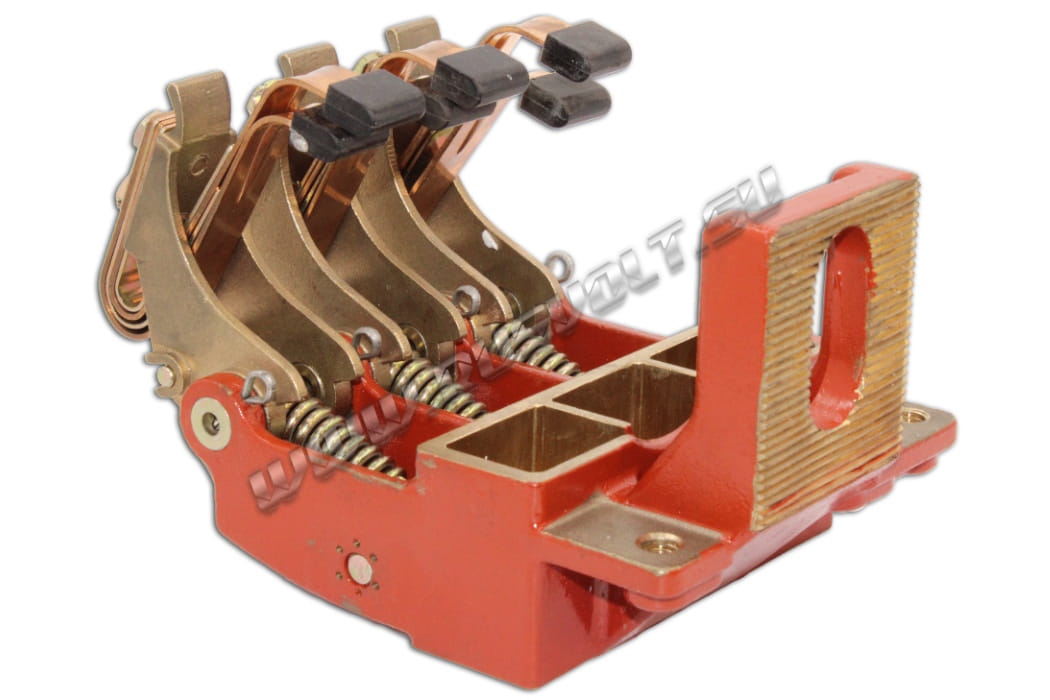

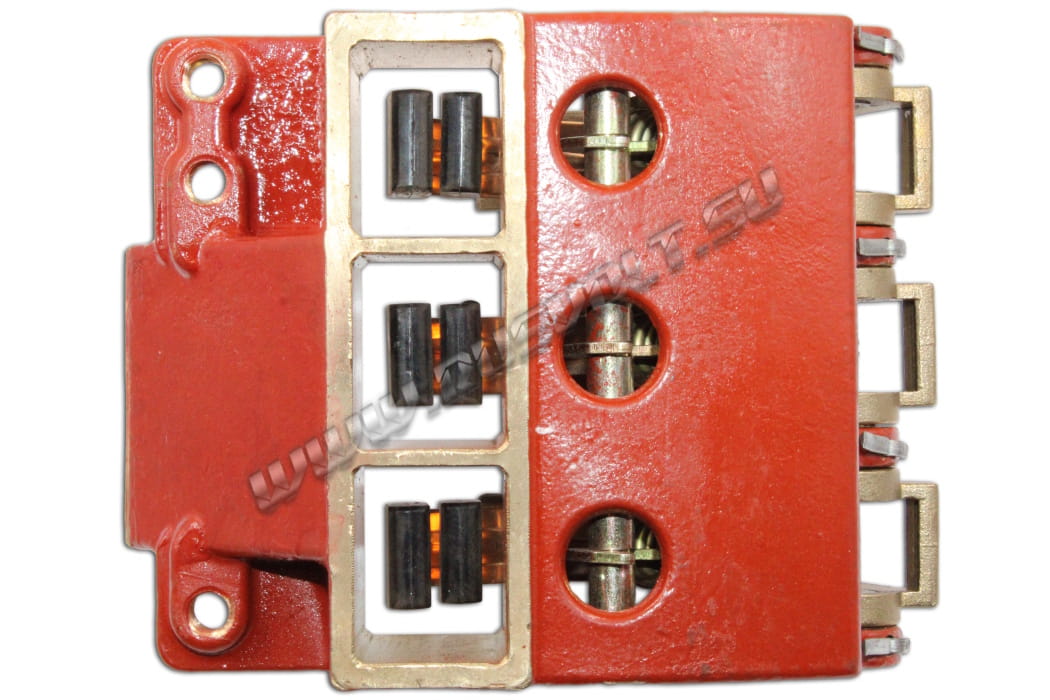

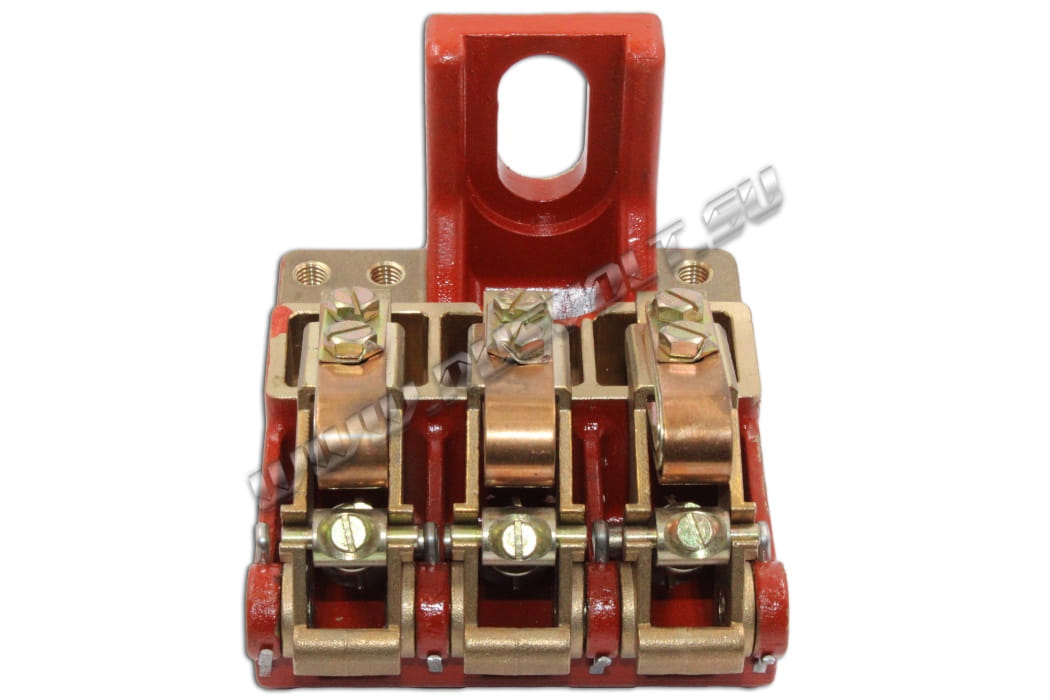

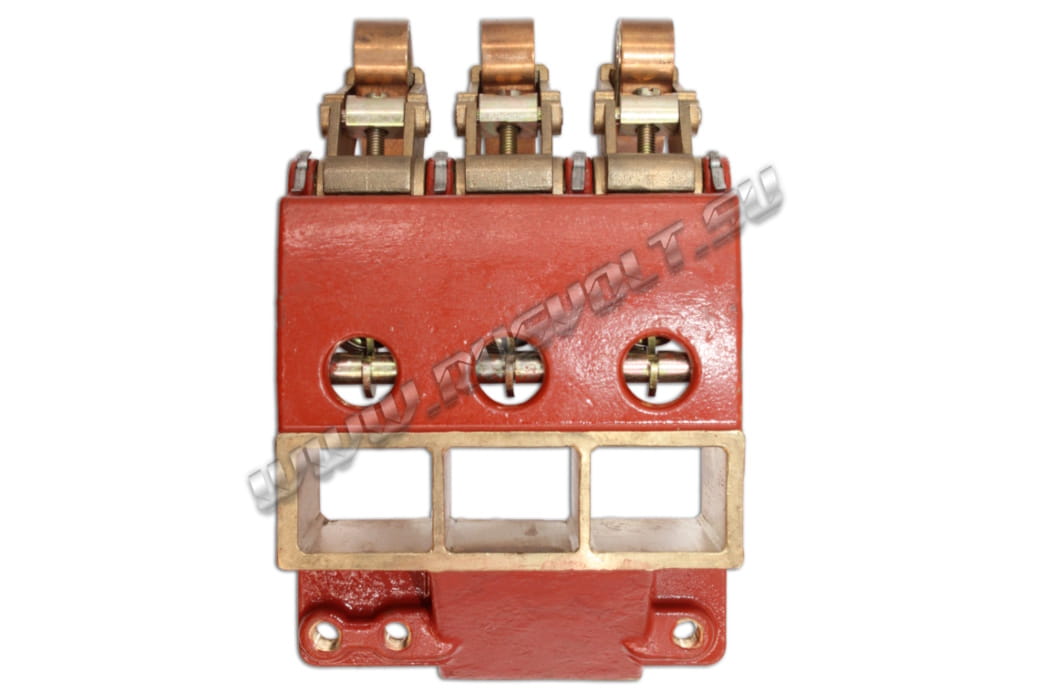

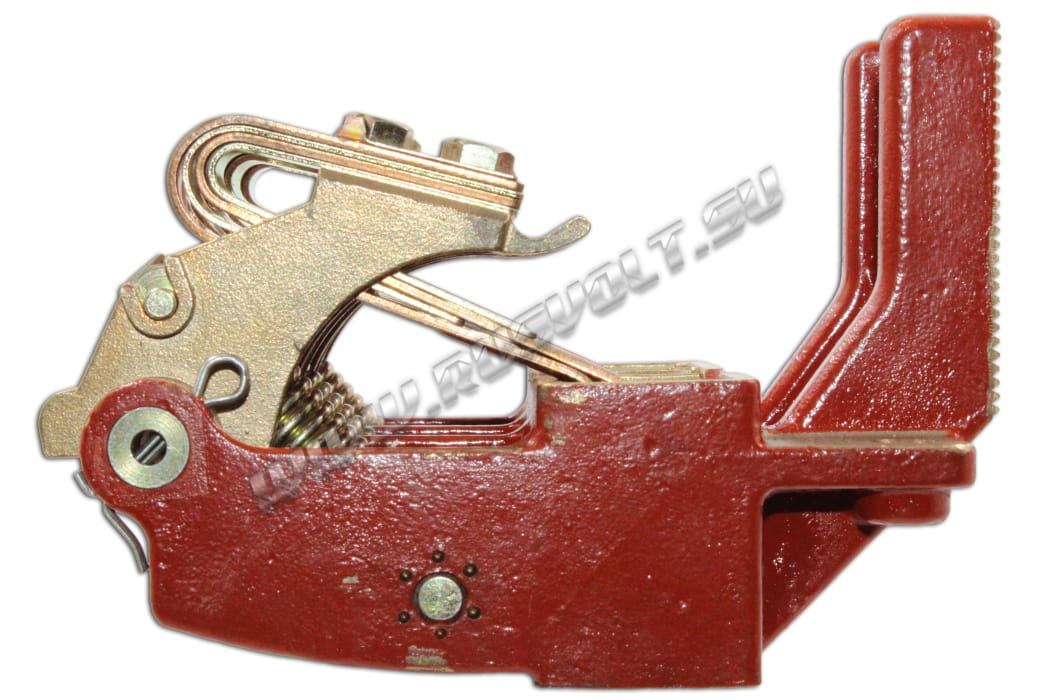

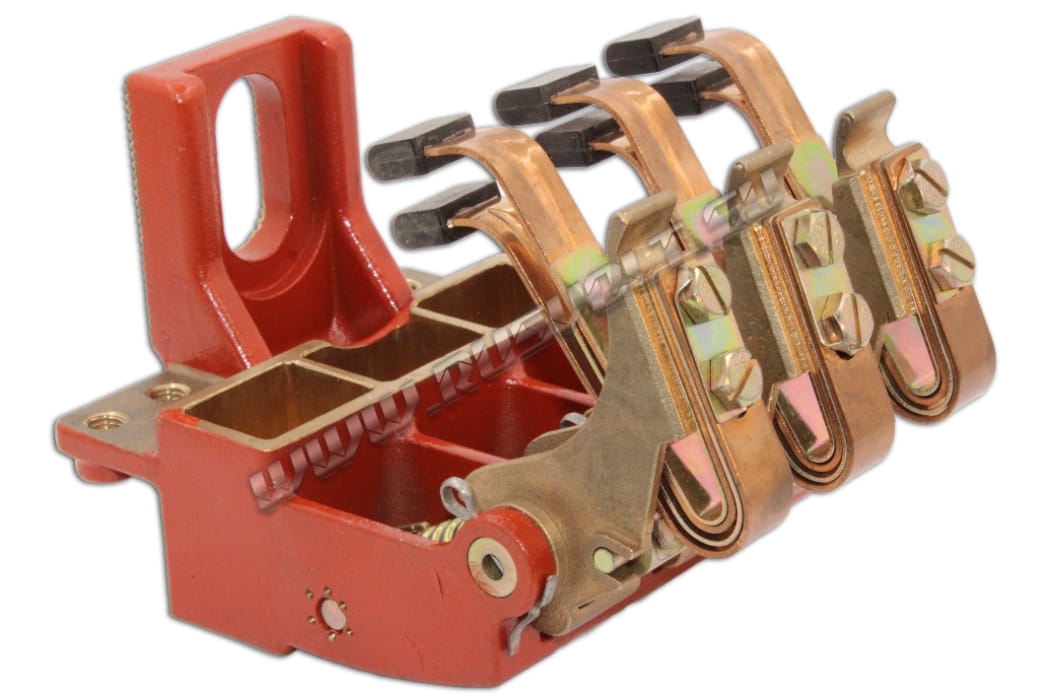

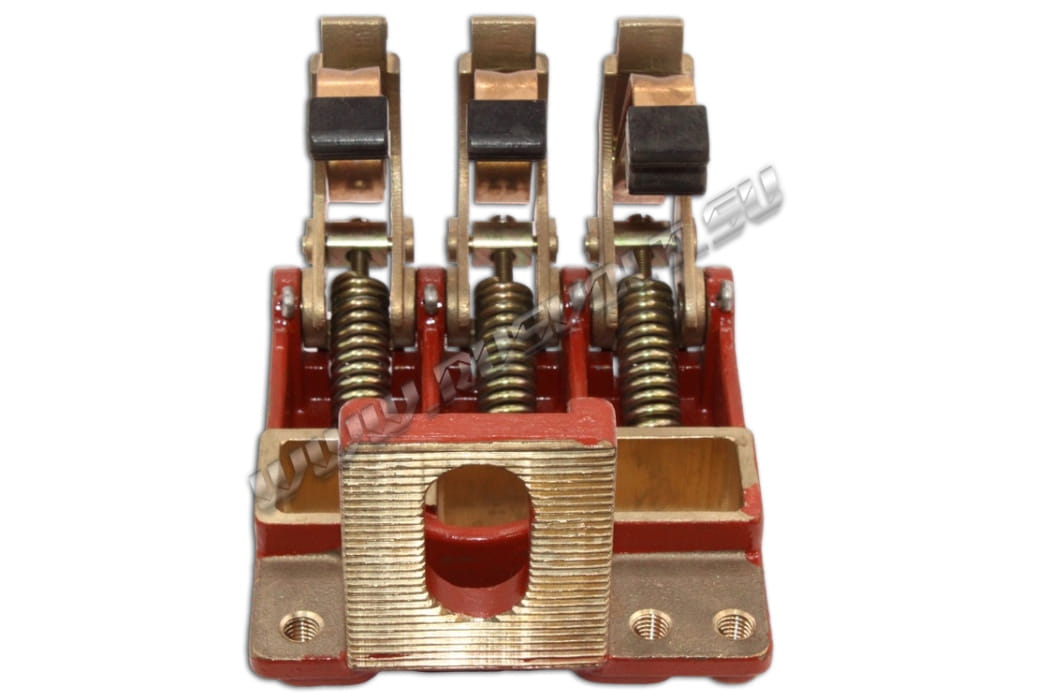

Щеткодержатель НБ-418 3/25*32 (НБ-406) - чертеж 1РВ.100.175 ГЧ

• Материал изготовления: сталь, латунь;
• вес изделия: 2,3 кг;
• чертеж: 1РВ.100.175 ГЧ.

Может применяться в электродвигателях (генераторах): НБ-406, НБ-418.

Возможные обозначения и чертежи щеткодержателя НБ-418 3/25*32 могут выглядеть следующим образом:

• щеткодержатель типа НБ-418 3/25х32;
• щеткодержатель типа НБ-406 3/25х32;
• щеткодержатель типа ДРПр3 25x32;
• чертеж 5ТН.112.025;
• чертеж 5ТН.112.070;
• чертеж ДТЖИ.301521.022.
