Щеткодержатель типа ЭТВ-20 10х12,5
Щёткодержатели типа ЭТВ-20 10*12,5 отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести ЭТВ-20 10х12,5 вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".
Характеристики щеткодержателя ЭТВ20 10*12,5

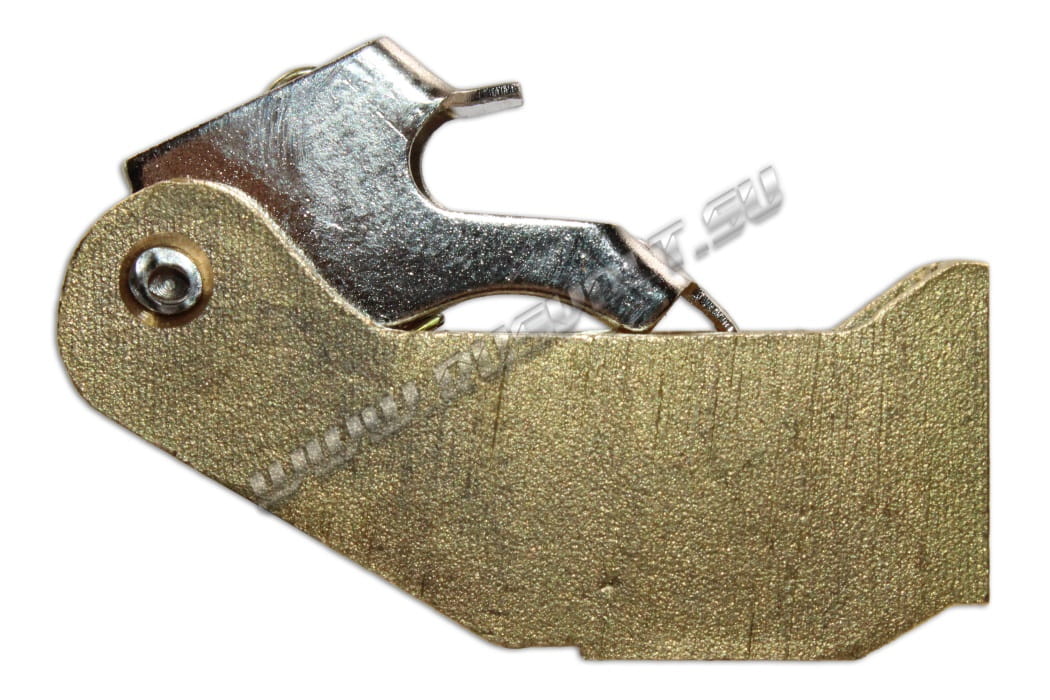

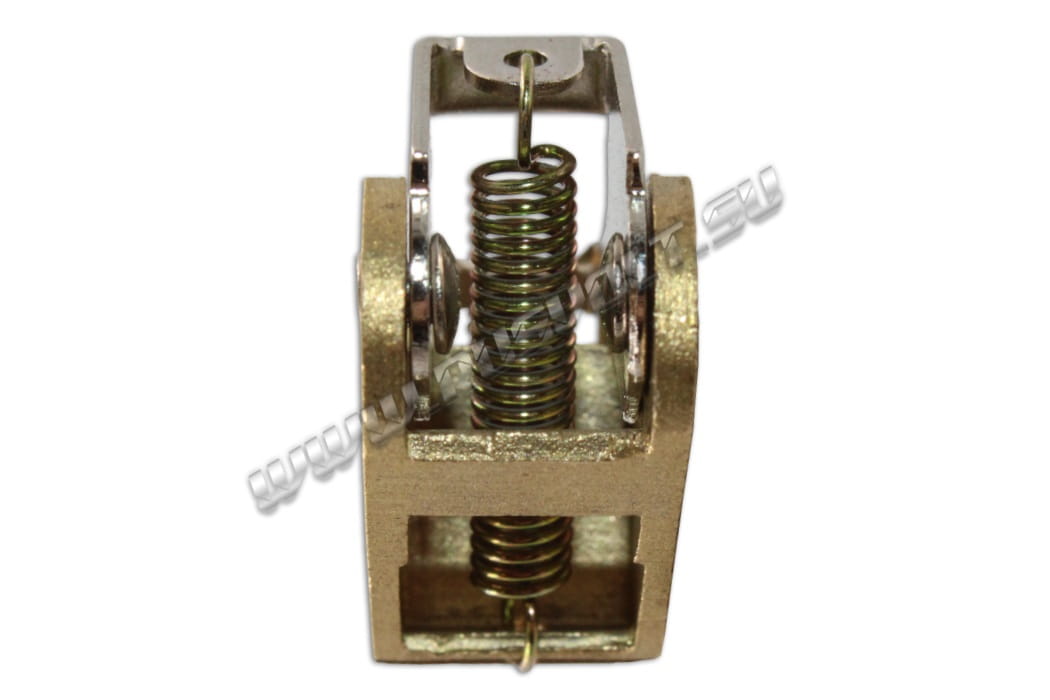

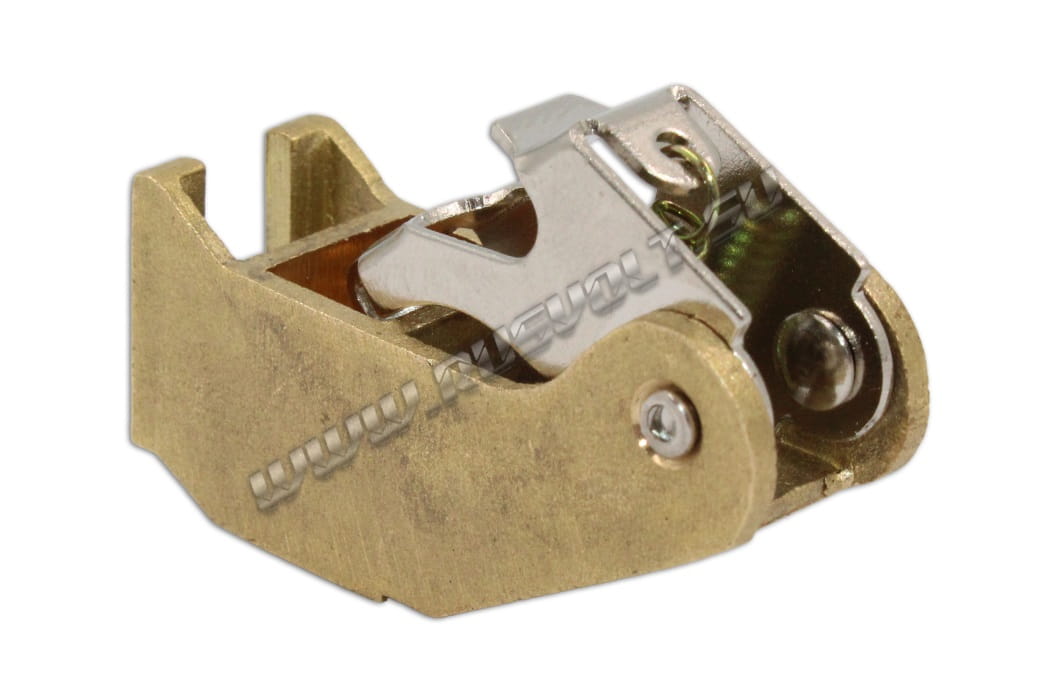

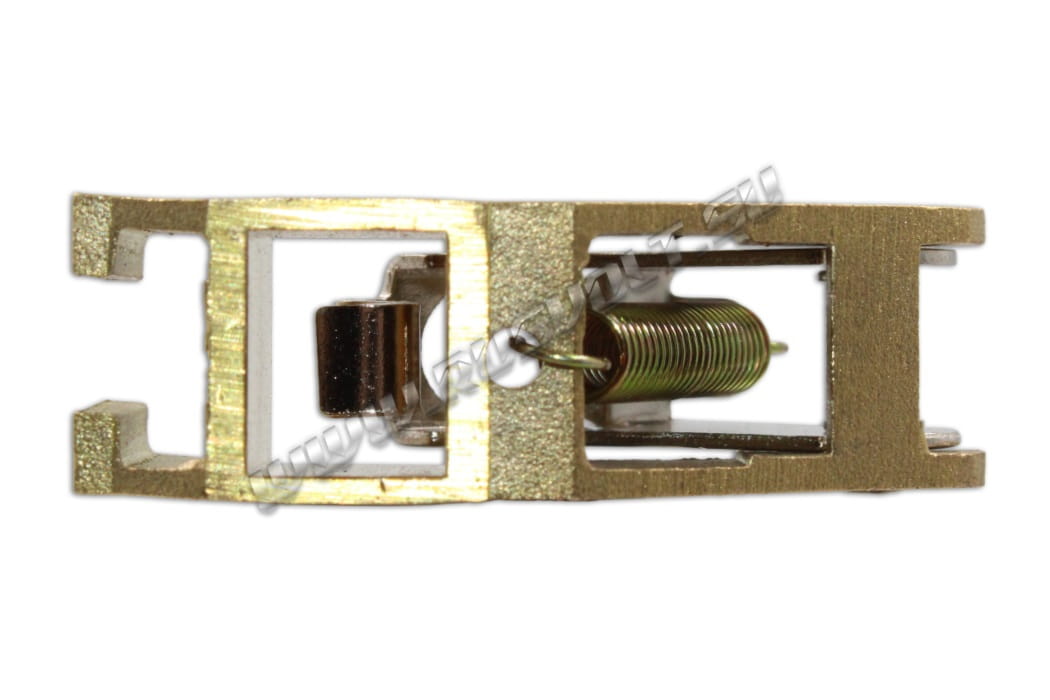

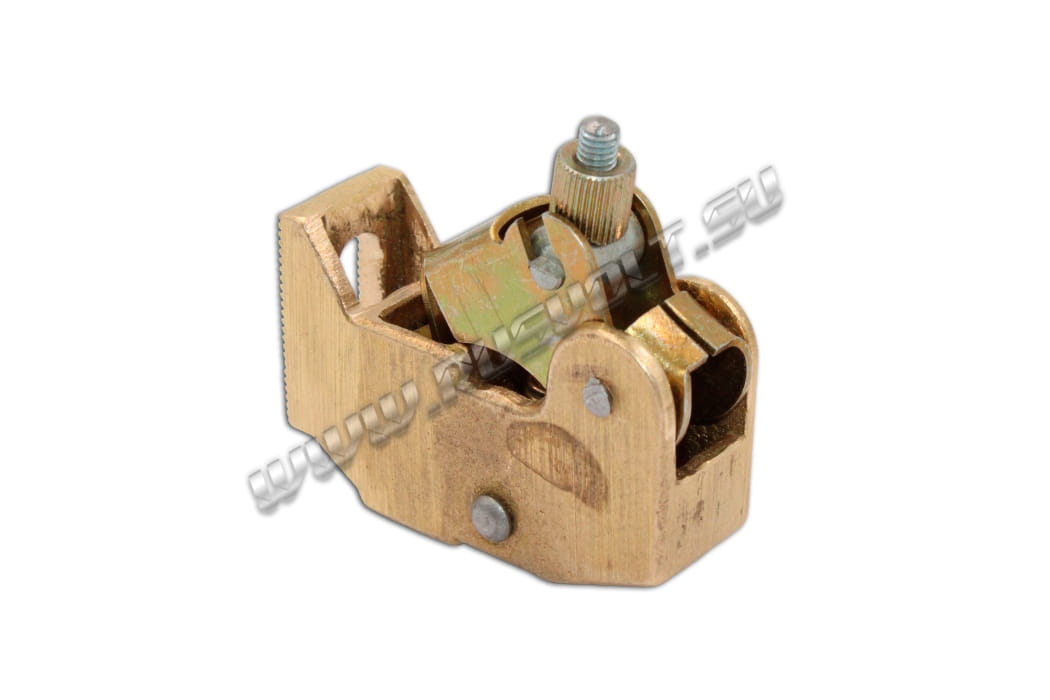

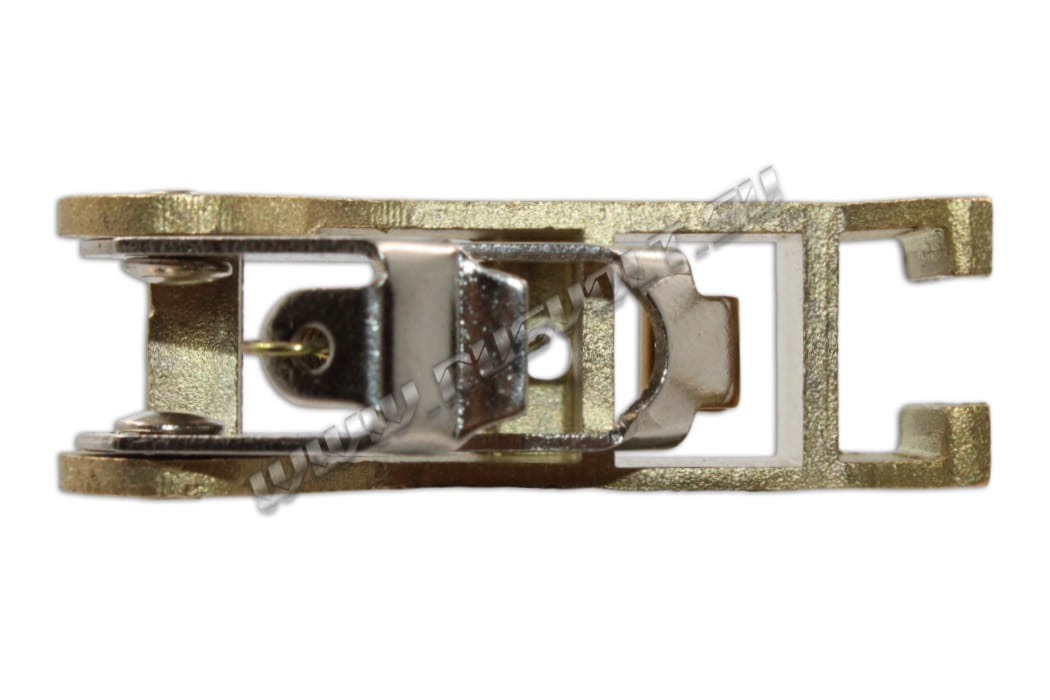

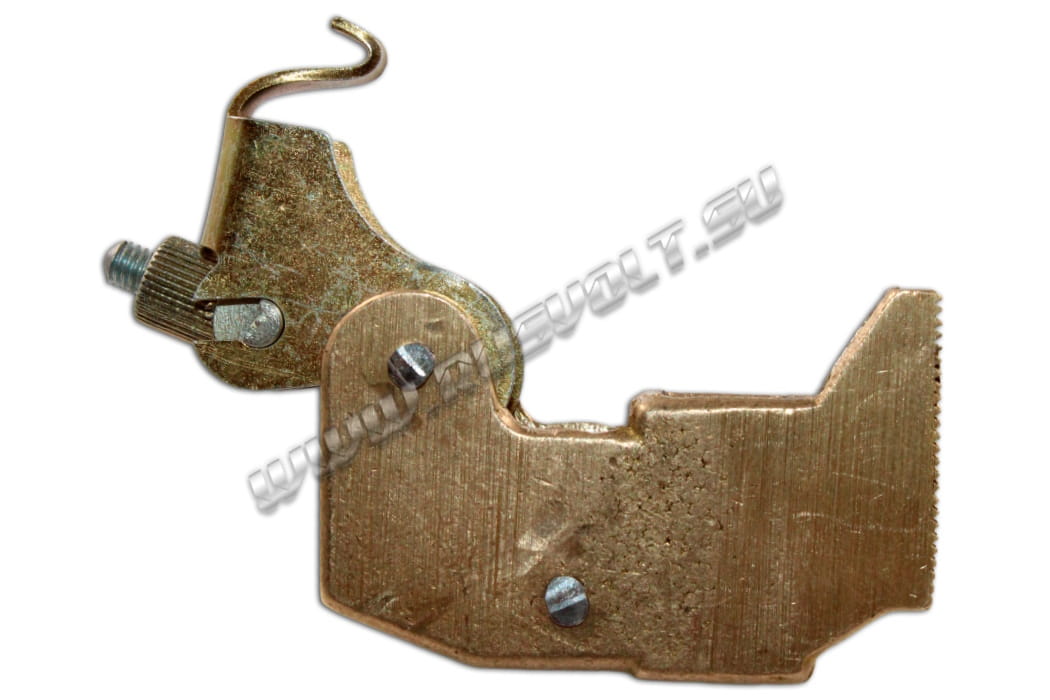

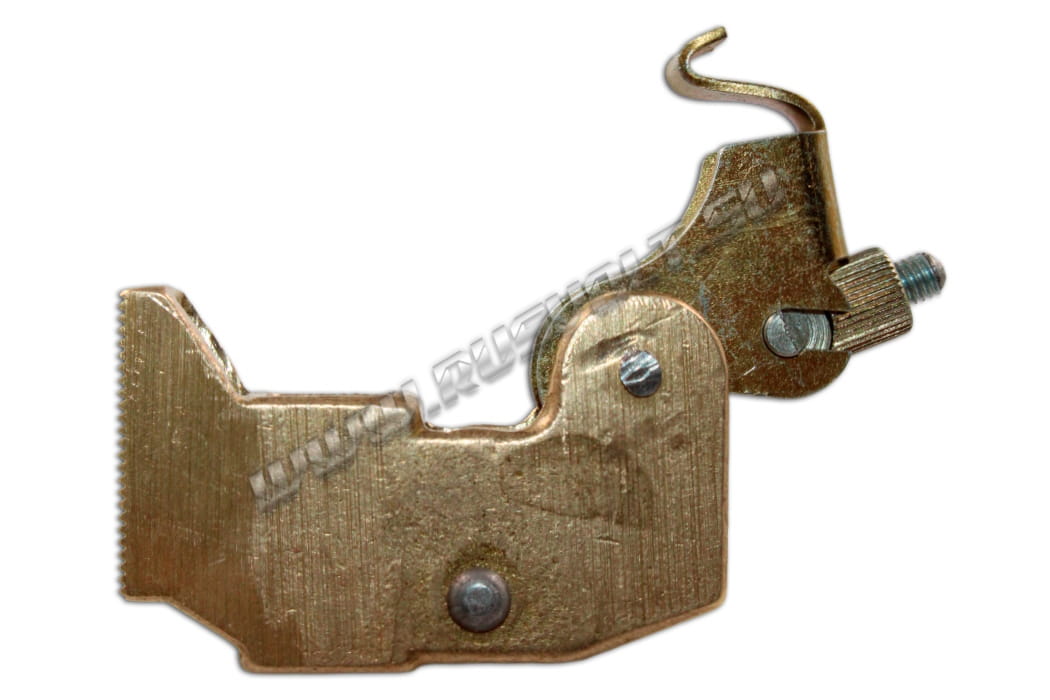

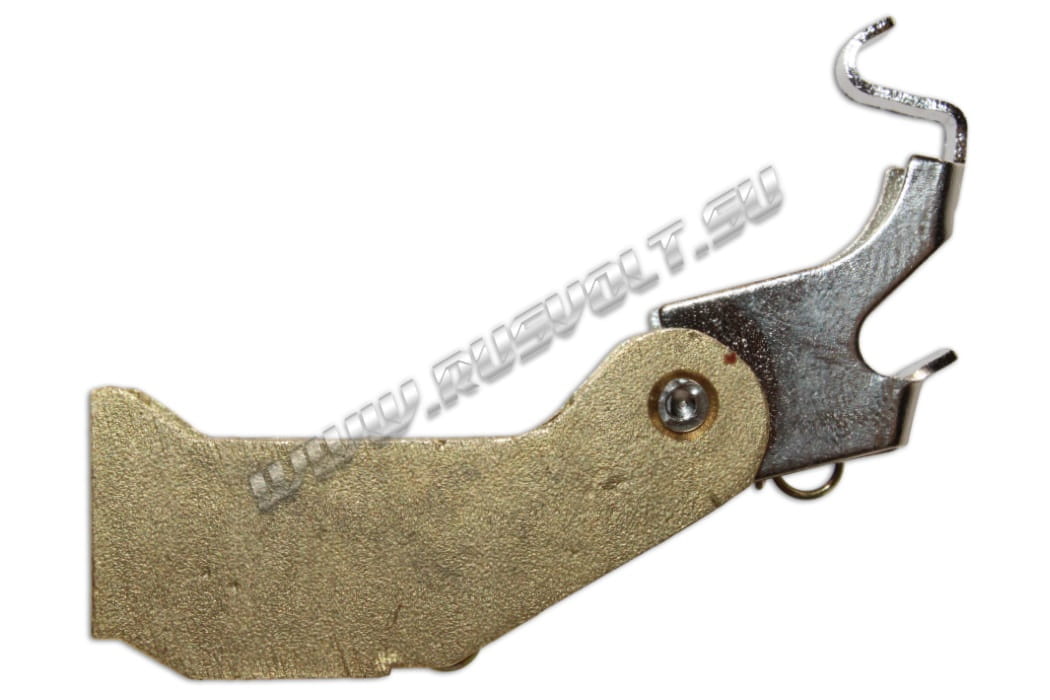

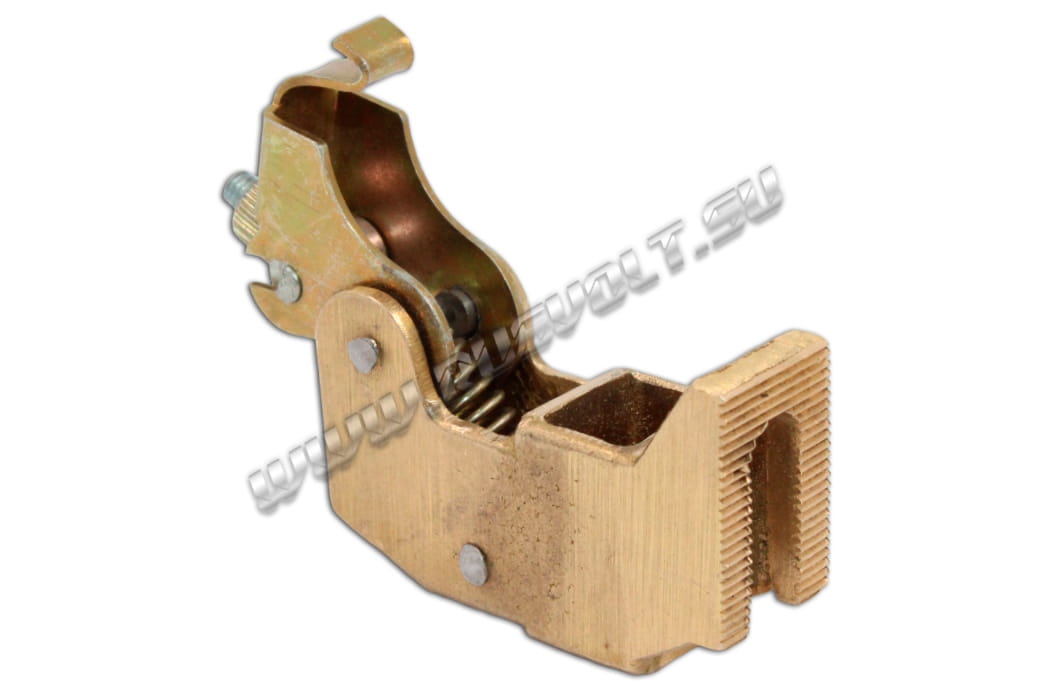

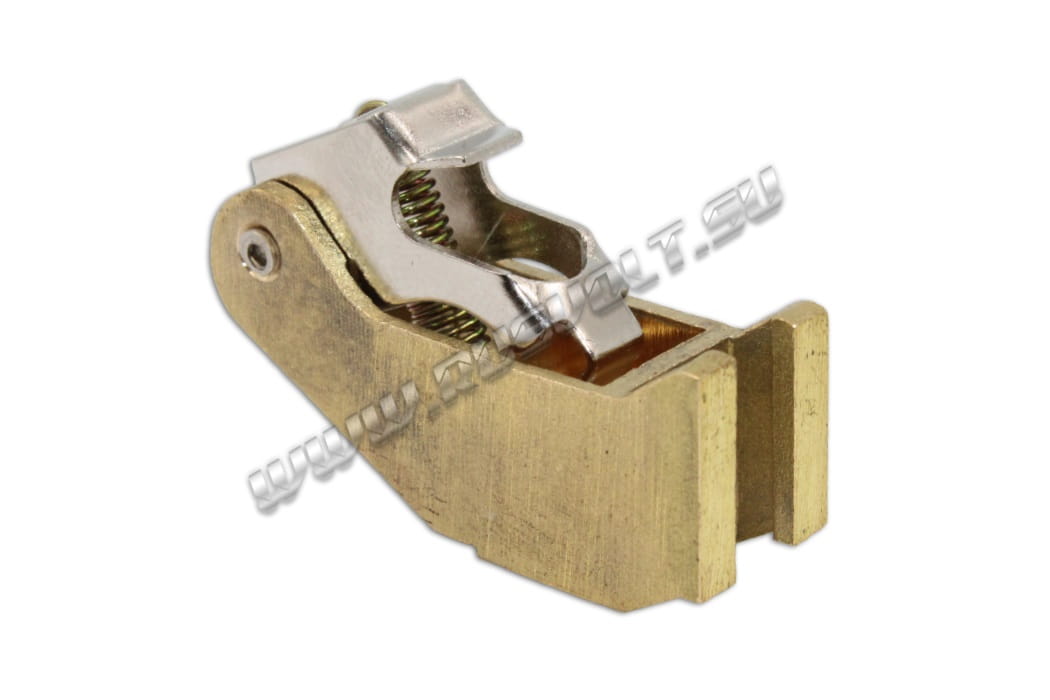

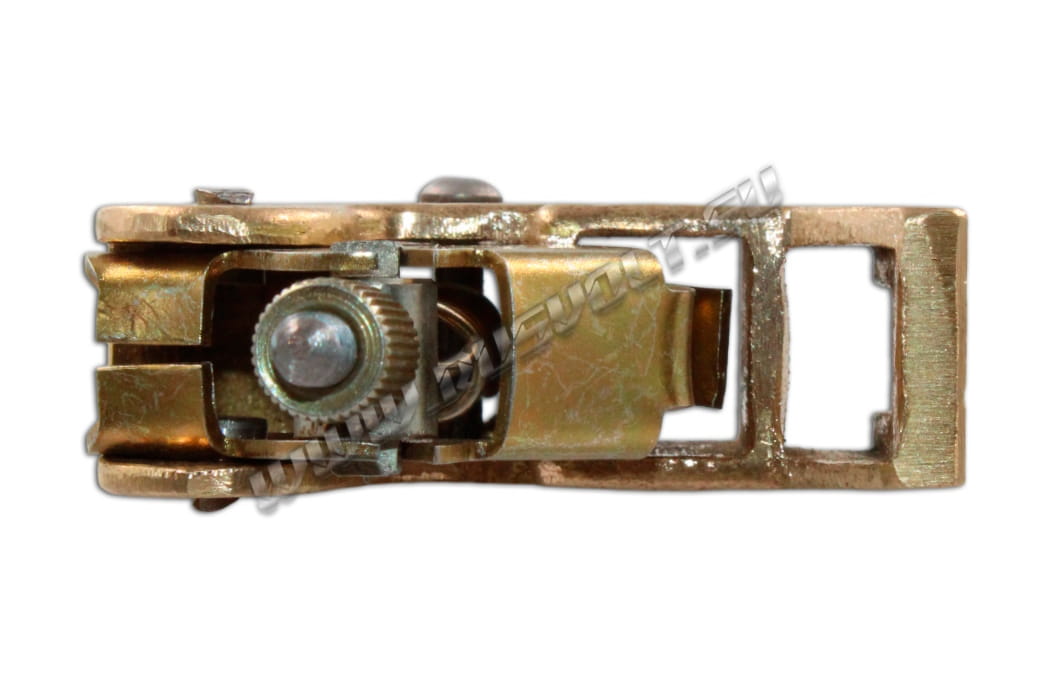

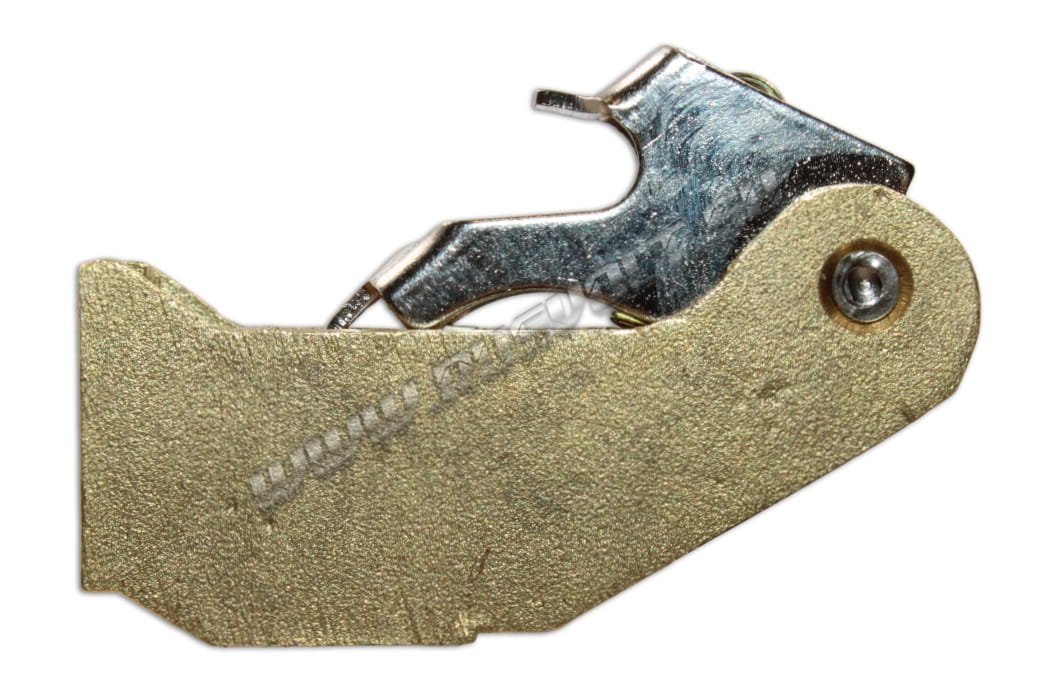

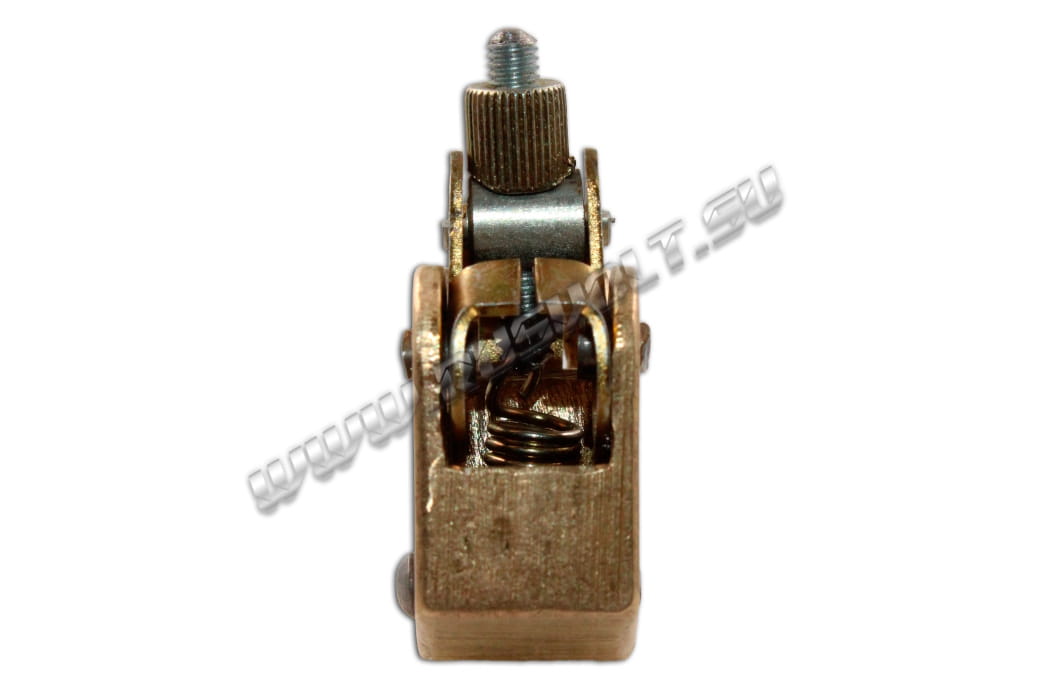

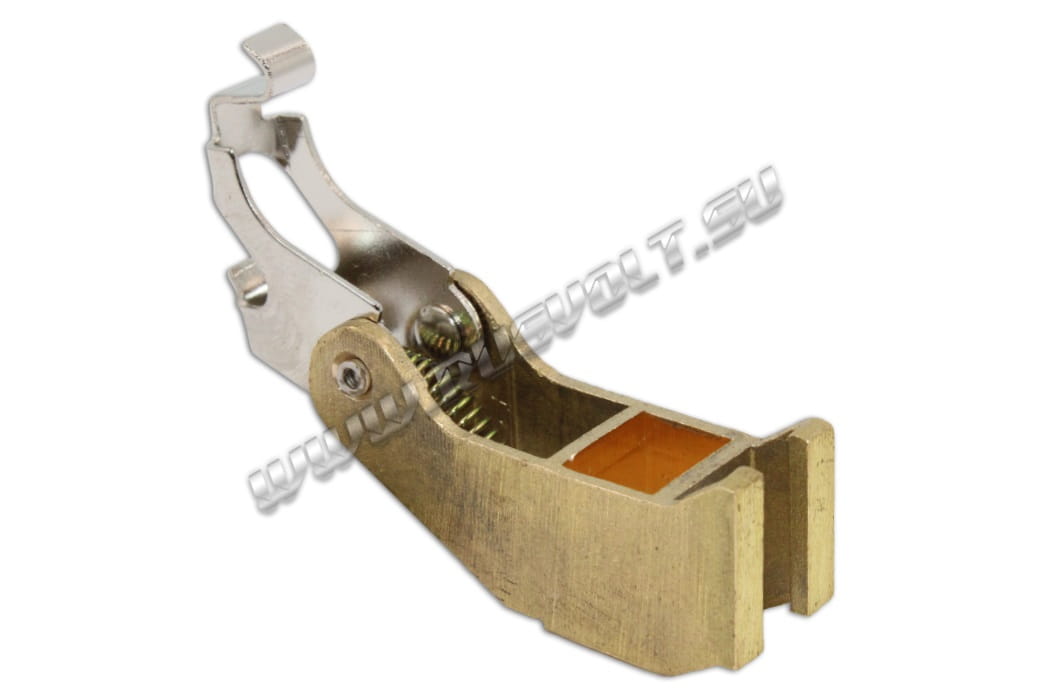

Щёткодержатель ЭТВ 20 10х12,5 со специальной нажимной цилиндрической пружиной растяжения, радиальный, с разъемом для одной щётки. Давление пружины на графитовую щётку регулируется и передаётся с помощью рычага. Щеткодержатель крепится на палец (бракет) со стороны обоймы. Изготавливается под давлением из латуни либо методом стальной штамповки, с последующей фрезерной обработкой путем протяжки, сверления и запиловки.

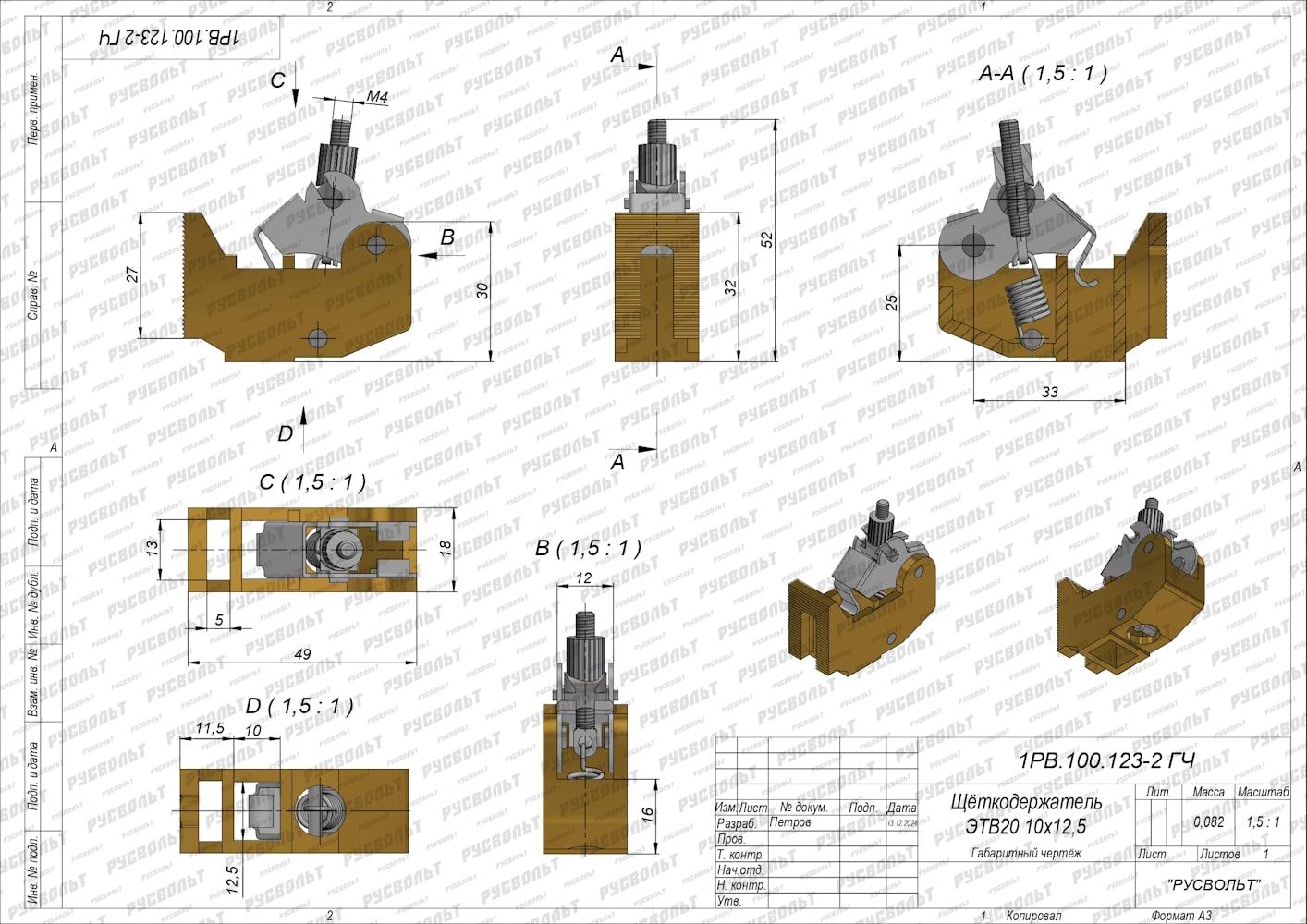

Щеткодержатель ЭТВ20 10*12,5 - чертеж 1РВ.100.123-2 ГЧ
- Материал изготовления: латунь, сталь;
- вес изделия: 82 г;
- чертеж: 1РВ.100.123-2 ГЧ.
Щеткодержатель ЭТВ20 10*12,5 - чертеж 1РВ.100.123 ГЧ
- Материал изготовления: латунь, сталь;
- вес: 48 г;
- чертеж: 1РВ.100.123 ГЧ.
Щеткодержатель ЭТВ20 10*12,5 - чертеж 1РВ.100.123-1 ГЧ
- Материал изготовления: латунь, сталь;
- вес: 85 г;
- чертеж: 1РВ.100.123-1 ГЧ.
Щеткодержатель ЭТВ20 10*12,5 - чертеж 1РВ.100.362 ГЧ
- Материал изготовления: латунь, сталь;
- вес: 34 г;
- чертеж: 1РВ.100.362 ГЧ.
Щеткодержатель ЭТВ20 10x12,5 - чертеж 1РВ.100.123-3 ГЧ
- Материал изготовления: латунь, сталь;
- вес изделия: 69 г;
- чертеж: 1РВ.100.123-3 ГЧ.
Может применяться в электродвигателях (генераторах): ПБСТ-43, П-51М, П-52М, ЭТВ-20М, П40, П62, 4ПФ-112, ТЛ-110, ТЛ-110М.
Используются в составе Белаз 75131, Белаз 75306.
Возможные обозначения и чертежи щеткодержателя и чертежей типа ЭТВ-20 10х12,5 могут выглядеть следующим образом:
- щеткодержатель типа ЭТВ20 10х12,5;
- щеткодержатель типа П40 10х12,5;
- щеткодержатель типа П62 10х12,5;
- щеткодержатель типа 4ПФ-112 10х12,5;
- щеткодержатель типа П-51М 10х12,5;
- щеткодержатель типа П-52М 10х12,5;
- щеткодержатель типа 5ТП.112.011;
- щеткодержатель типа 5ТН.112.011;
- щеткодержатель типа 5ТА.112.021;
- щеткодержатель типа 5ТН.112.066;
- щеткодержатель типа ПБСТ-43.
