Щеткодержатель типа ДТнПк2 12,5х32 (ДДН) несимметричный
Щёткодержатели типа ДТнПк2 12,5*32 (ДДН) отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести ДТнПк2 12,5х32 вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".
Щёткодержатель типа ДТнПк2 12,5х32 это тандем-щеткодержатель с цилиндрической нажимной пружиной кручения и обоймами для двух щёток размером 12,5х32х64 мм. Давление пружины на графитовую щётку передаётся с помощью рычага и регулируется. Щеткодержатель крепится на палец (бракет) со стороны обоймы. Изготавливается под давлением из латуни с помощью фрезерной обработки путем протяжки, сверления и запиловки. Они бывают несимметричными и симметричными. В несимметричных ДТнПк 2/12,5*32 углы наклона оси его обоймы 30 и 10 градусов, а в симметричных 20 и 20 градусов.

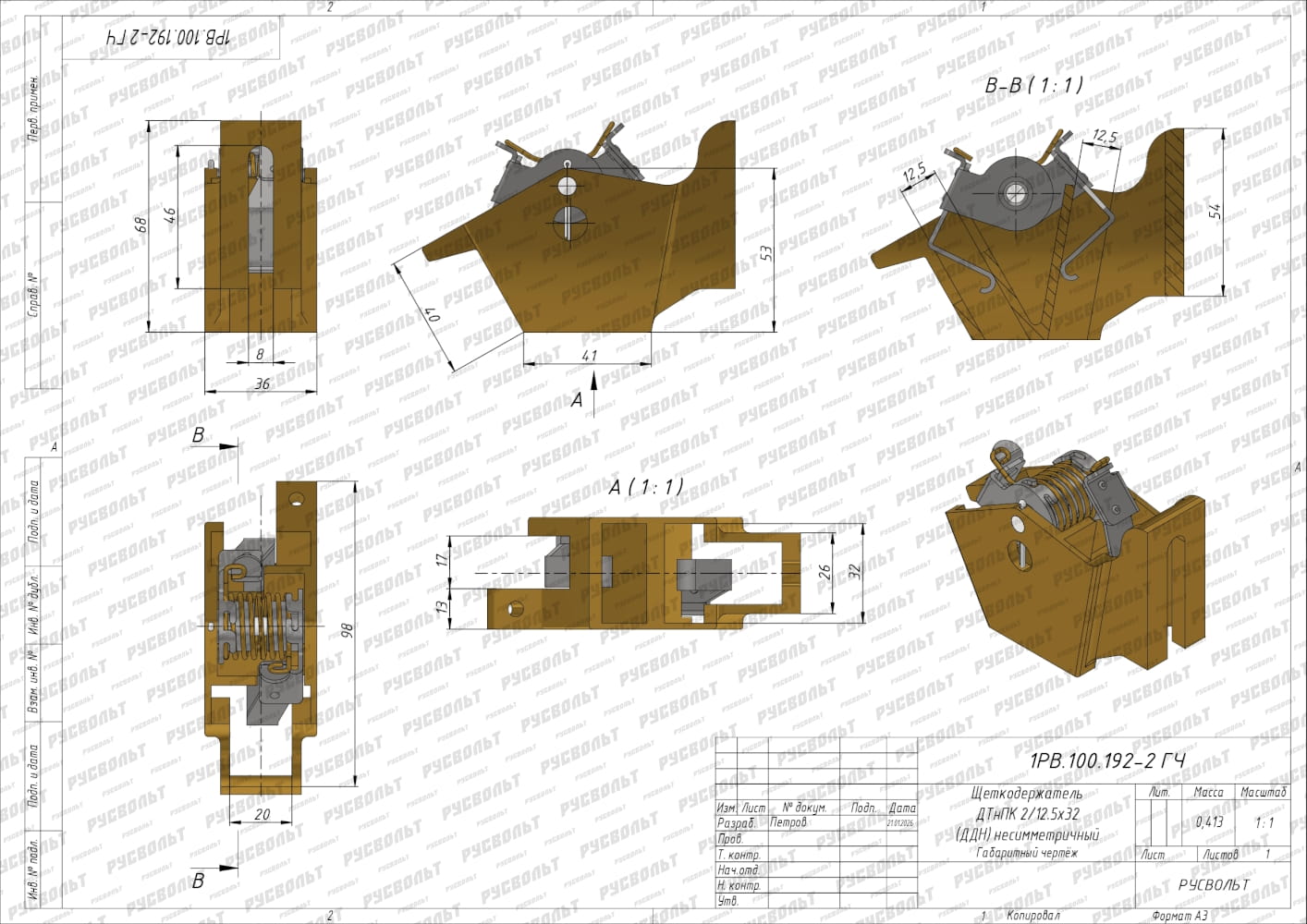

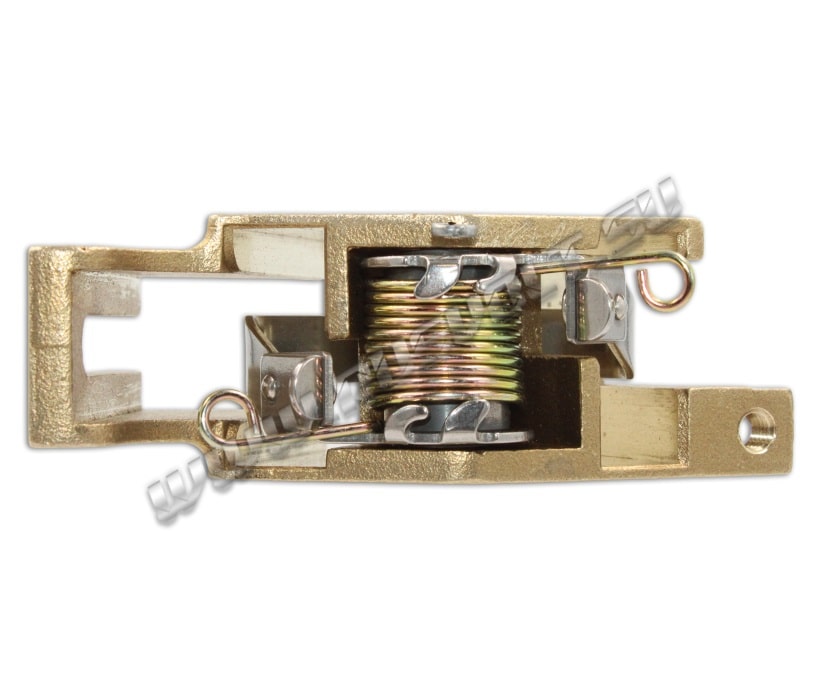

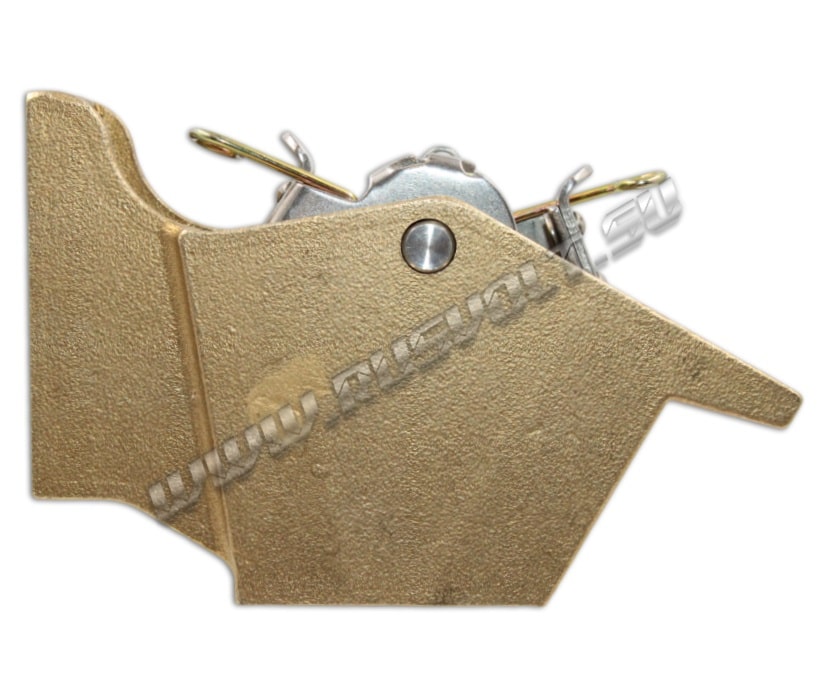

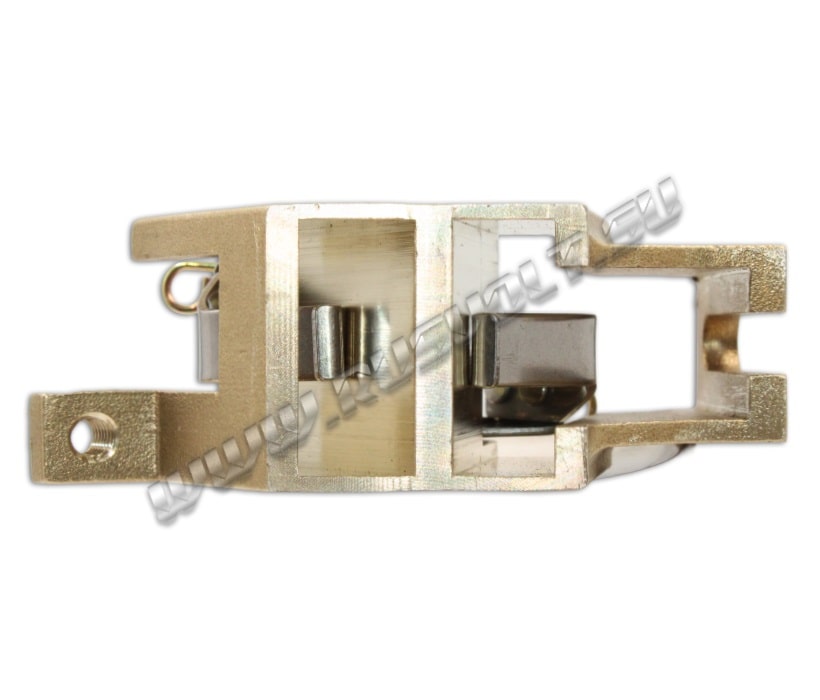

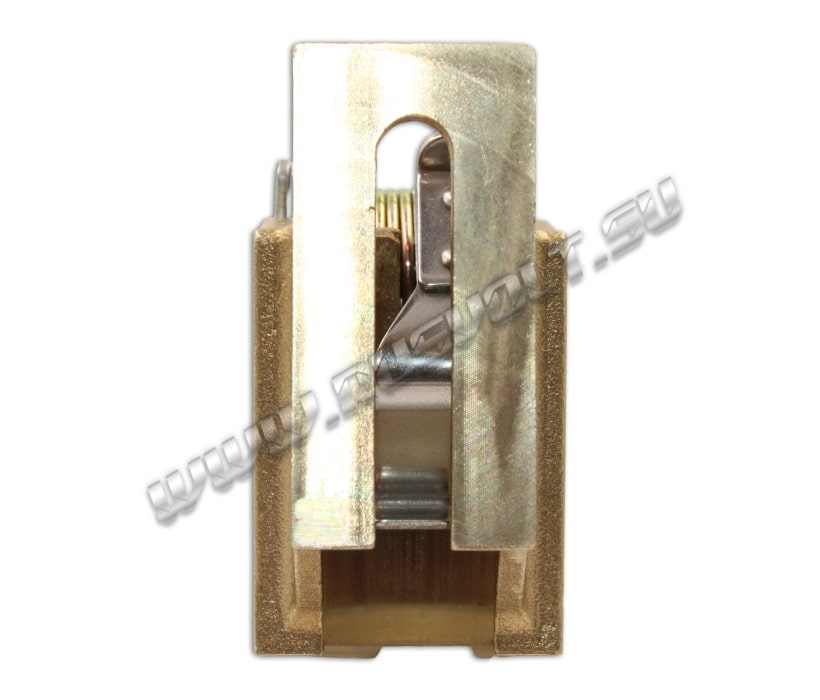

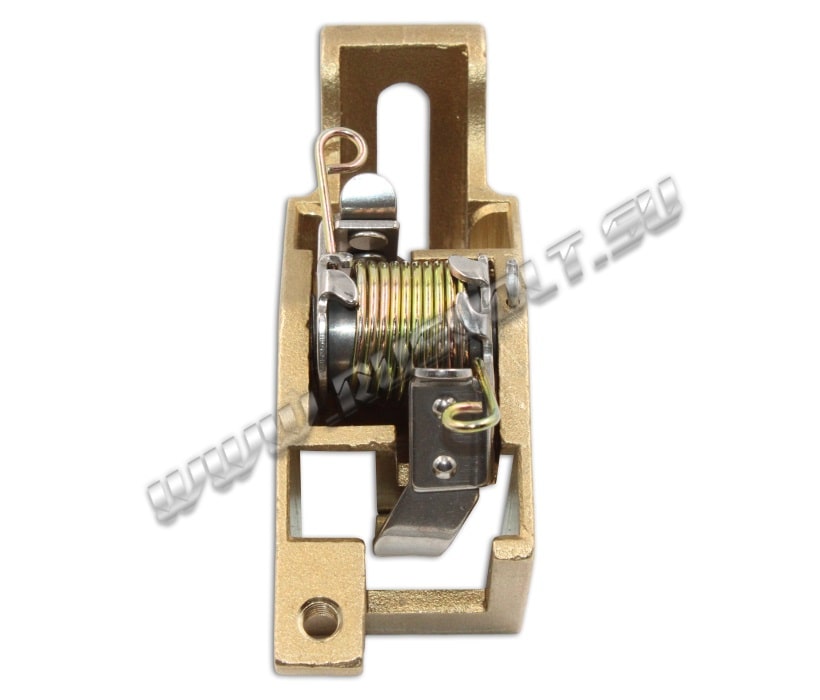

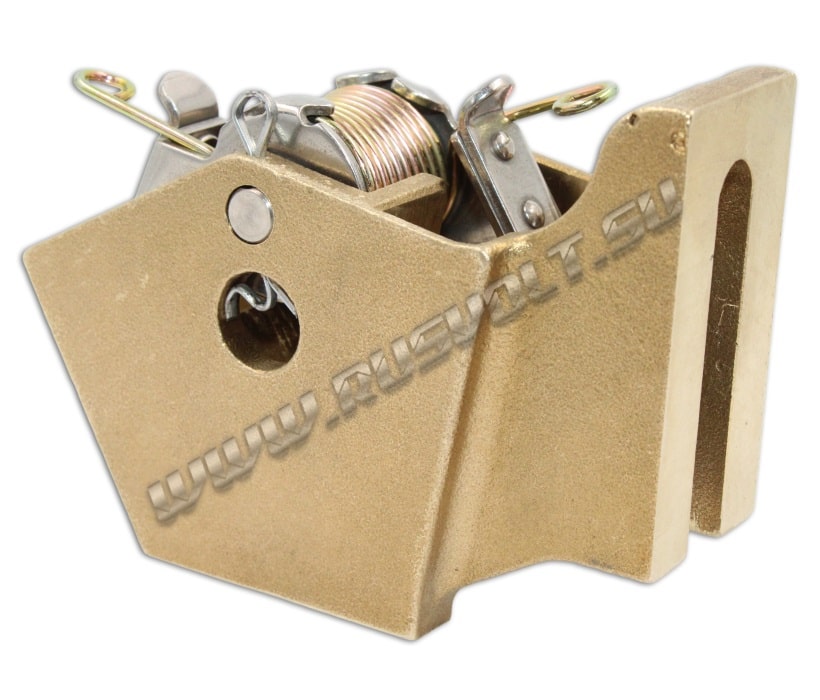

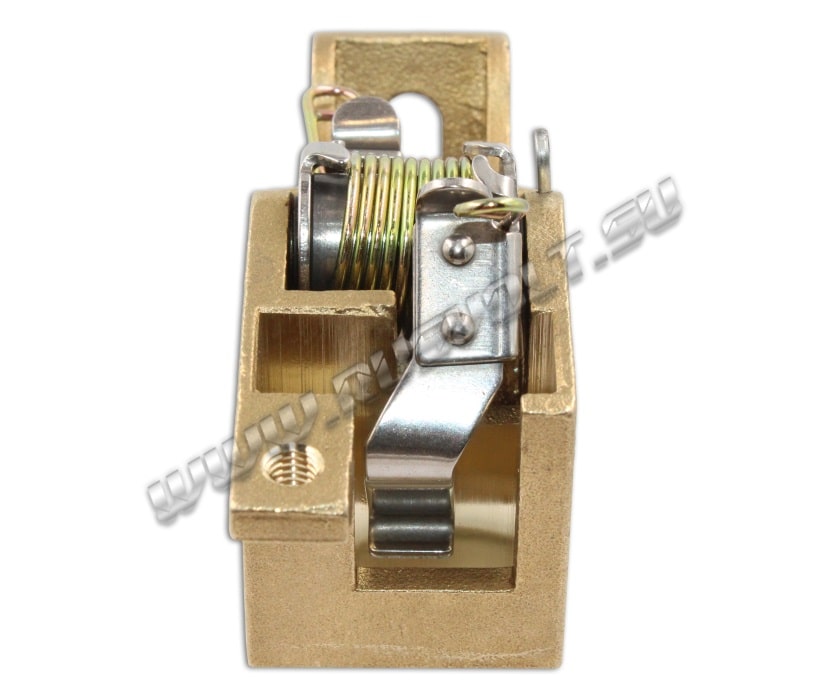

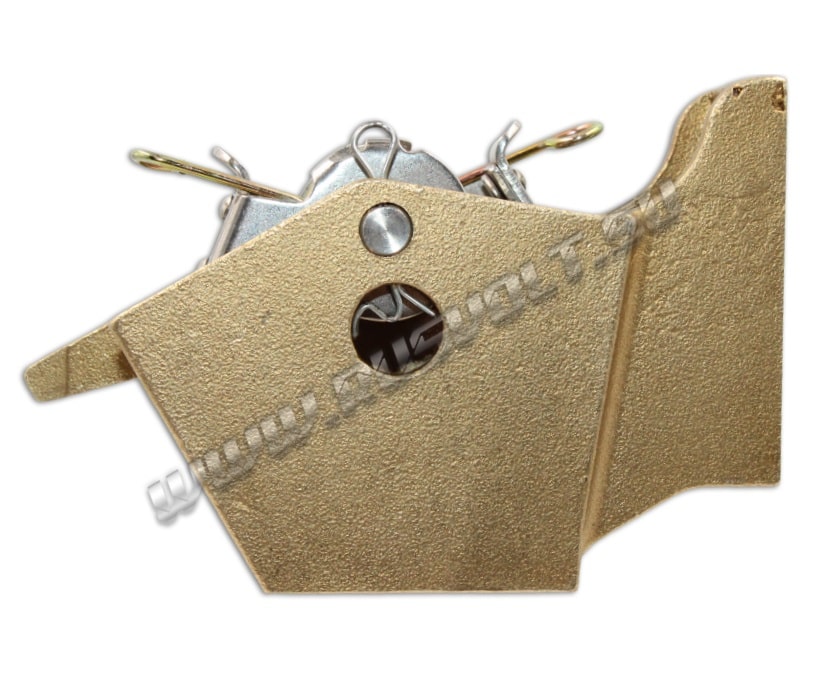

Щеткодержатель ДТнПк2 12,5х32 (ДДН) несимметричный - чертеж 1РВ.100.192-2 ГЧ
- Материал изготовления: латунь, оцинкованная сталь, пружинная сталь;
- вес: 416 г;
- чертеж: 1РВ.100.192-2 ГЧ.
Щеткодержатель ДТнПк2 12,5х32 (ДДН) несимметричный - чертеж 1РВ.100.192-1 ГЧ
- Материал изготовления: латунь, оцинкованная сталь, пружинная сталь;
- вес: 387 г;
- чертеж: 1РВ.100.192-1 ГЧ.
Щеткодержатель ДТнПк2 12,5х32 (ДДН) несимметричный - чертеж 1РВ.100.192 ГЧ
- Материал изготовления: латунь, сталь;
- вес: 371 г;
- чертеж: 1РВ.100.192 ГЧ.
Может применяться в электродвигателях (генераторах): ГП-312, ГПА600, МПТ 99/47, ГП-311, ГП3500-500.
Возможные обозначения:
- щеткодержатель типа ДТнПк 2 12,5*32;
- щеткодержатель типа ДТнПк 2/12,5х32;
- щеткодержатель типа ДДН 2/12,5х32.
Изделие может быть взаимозаменяемо с щёткодержателями, выпускаемыми по чертежам:
- чертеж 5ТХ.112.013,
- чертеж 5БС.112.049,
- чертеж 0БС.306.812 ГЧ,
- чертеж 1РВ.100.192 ГЧ.
Обозначения чертежей приведены исключительно для удобства подбора. Их указание не означает, что изделие изготовлено правообладателями указанной документации или по их конструкторской документации.
