Щеткодержатель типа ДРПс1 (ДБ, ДБУ) 20х32
Щёткодержатели типа ДРПс1 20*32 отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести ДРПс1 (ДБ и ДБУ) 20х32 вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".
Щёткодержатель типа ДБ 20х32 и ДБУ 20х32 со специальной нажимной цилиндрической пружиной сжатия, радиальный, с разъемом для одной щётки, со ступенчатым регулированием давления на электрощетку которое передается через так называемую нажимную пружину ДБ, ДБУ, ДРПс1. Щеткодержатель крепится на круглый палец (бракет) со стороны обоймы. Изготавливается под давлением из латуни с помощью фрезерной обработки путем протяжки, сверления и запиловки.
Отличие щеткодержателей ДБ 20х32 от ДБУ 20х32 заключается в их длине (высоте). У щеткодержателей ДБ 20*32 длина корпуса 92 мм, 100 мм, 108 мм, а у ДБУ 20*32 она может быть от 119 мм до 125 мм соответственно.
data-title="Щеткодержатель ДРПс1 20х32 L=124 мм чертеж 1РВ.100.248-6" data-description="Технический чертеж щеткодержателя для электродвигателей" data-keywords="Щеткодержатель ДРПс1 20х32, чертеж 1РВ.100.248-6, запчасти" >
Щеткодержатель ДРПс1 20*32 (ДБ, ДБУ - длина 124 мм) - чертеж 1РВ.100.248-6 ГЧ
- Материал изготовления: латунь, оцинкованная сталь;
- вес: 332 г;
- чертеж: 1РВ.100.248-6 ГЧ.

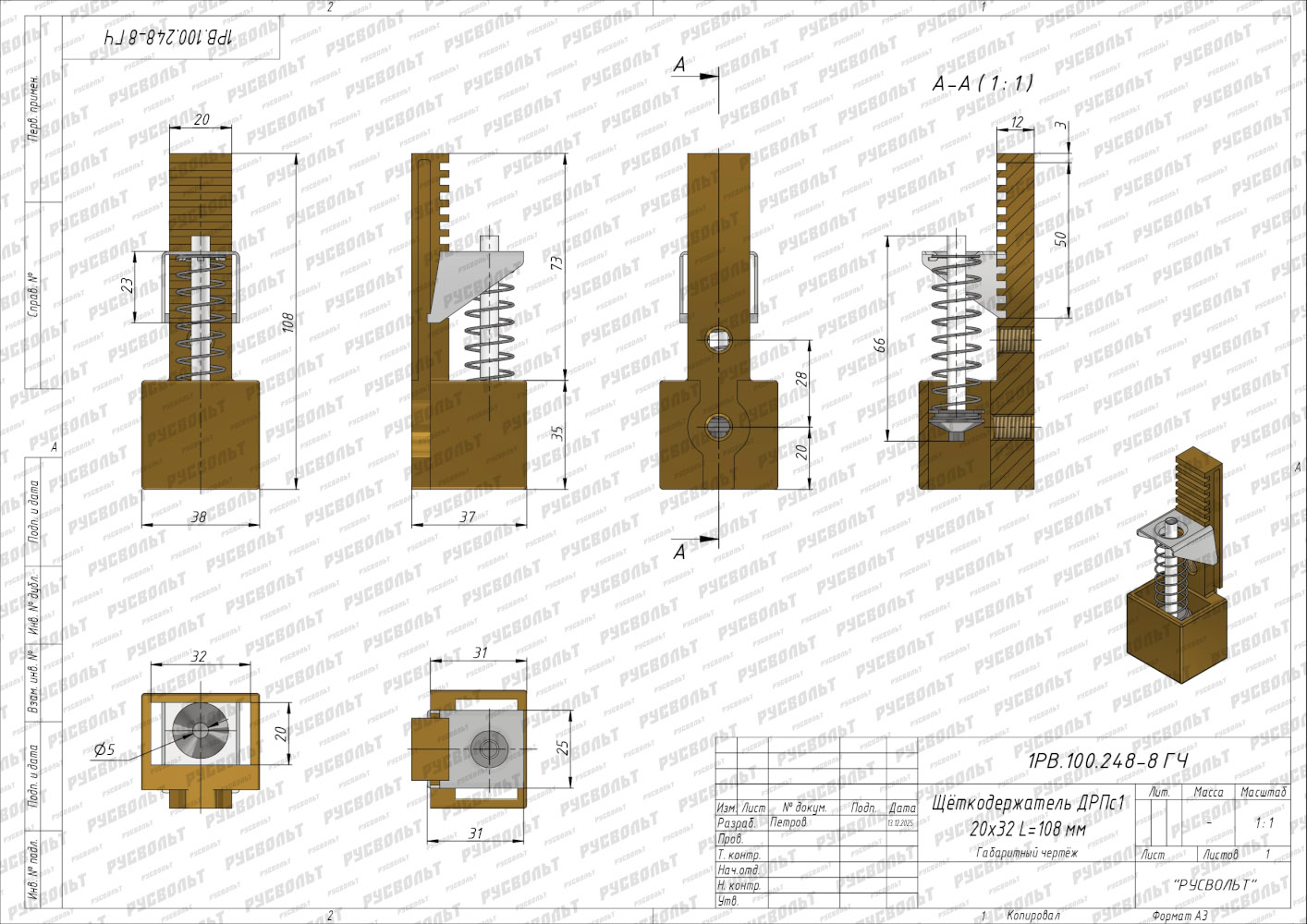

Щеткодержатель ДРПс1 20*32 (ДБУ - длина 108 мм) - чертеж 1РВ.100.248-8 ГЧ
- Материал изготовления: латунь, сталь;
- вес: 311 г;
- чертеж: 1РВ.100.248-8 ГЧ.
Щеткодержатель ДРПс1 20*32 (ДБУ - длина 122 мм) - чертеж 1РВ.100.248 ГЧ
- Материал изготовления: латунь, сталь;
- вес: 315 г;
- чертеж: 1РВ.100.248 ГЧ.
Щеткодержатель ДРПс1 20*32 (ДБ - длина 108 мм) тип 2
- Материал изготовления: латунь, сталь;
- Вес: 313 г.;
- Может применяться в электродвигателях (генераторах): ТВВ-200, СТМ, ТГВ-100, АК, СДСЭ, СДКП2.
Возможные обозначения:
- щеткодержатель типа ДРПс1 20*32;
- щеткодержатель типа ДБ 20х32;
- щеткодержатель типа ДБУ 20х32.
Изделие может быть взаимозаменяемо с щёткодержателями, выпускаемыми по чертежам:
- чертеж 5БС.112.061;
- чертеж 5БС.112.061.001;
- чертеж 5БС.112.064.001;
- чертеж 5ТХ.112.520;
- чертеж 5ТХ.112.520-001.
Обозначения чертежей приведены исключительно для удобства подбора. Их указание не означает, что изделие изготовлено правообладателями указанной документации или по их конструкторской документации.
