Щеткодержатель типа ДРПр1 (ДПМ, ДП) 20х32
Щёткодержатели типа ДРПр1 (ДПМ, ДП) 20*32 отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести ДРПр1 (ДПМ, ДП) 20х32 вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".
Характеристики щеткодержателя ДРПр1 (ДПМ, ДП) 20х32
Щёткодержатель типа ДПМ (ДП) 20х32 сделан со специальной нажимной цилиндрической пружиной растяжения, радиальный, с разъемом для одной щётки размером 20х32х40мм прилегающей к контактному кольцу электродвигателя. Давление прижимного устройства щеткодержателя на графитовую щётку, а с нее на блок контактных колец передаётся с помощью рычага и не регулируется. Щеткодержатель крепится на круглый палец (бракет) со стороны обоймы и входит в состав узла токосъема. Изготавливается под давлением из латуни с помощью фрезерной обработки путем протяжки, сверления и запиловки.

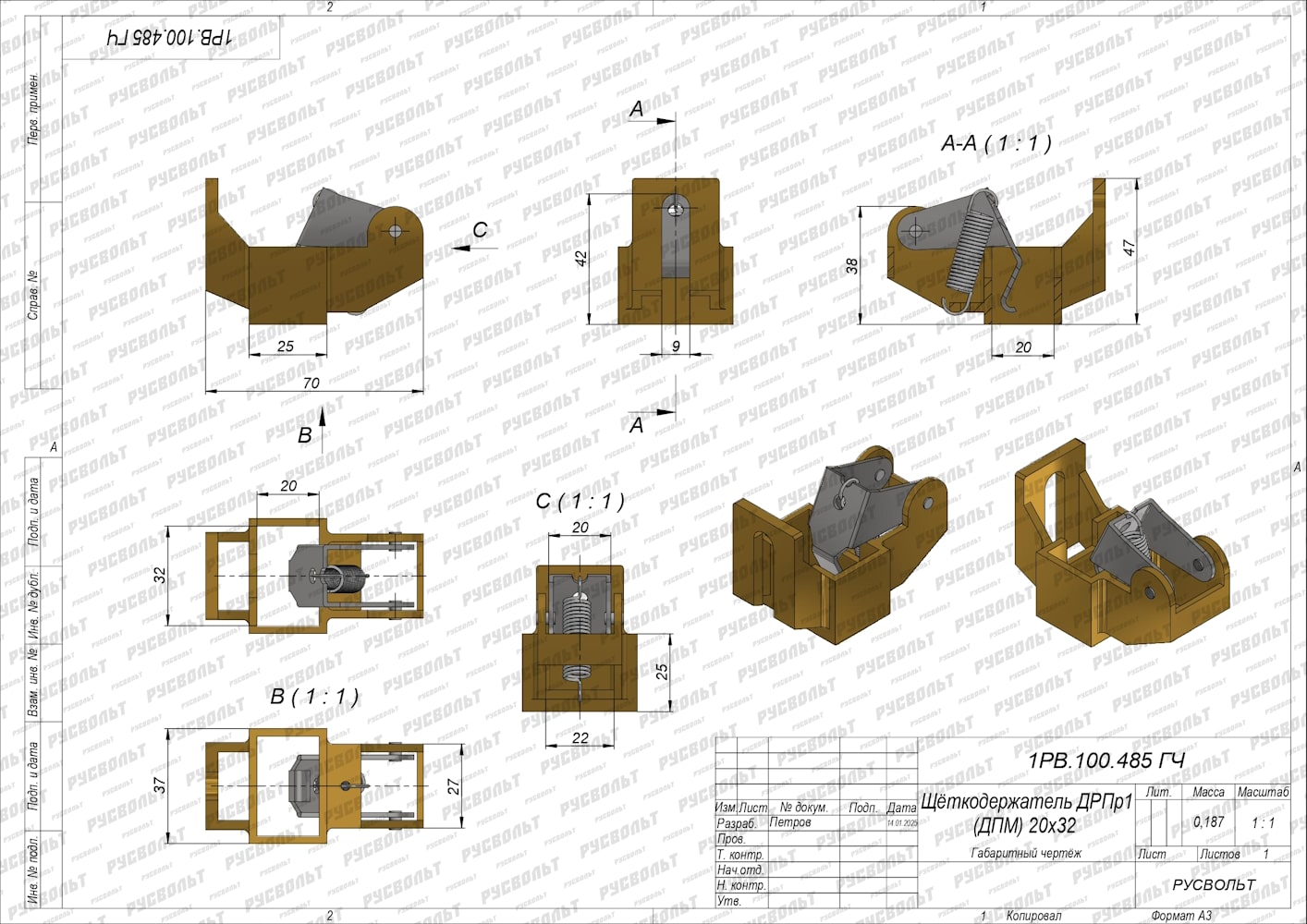

Щеткодержатель ДРПр1 (ДПМ, ДП) 20х32 - чертеж 1РВ.100.485 ГЧ
- Материал изготовления: латунь, оцинкованная сталь;
- Вес изделия: 139 г;
- чертеж 1РВ.100.485 ГЧ.

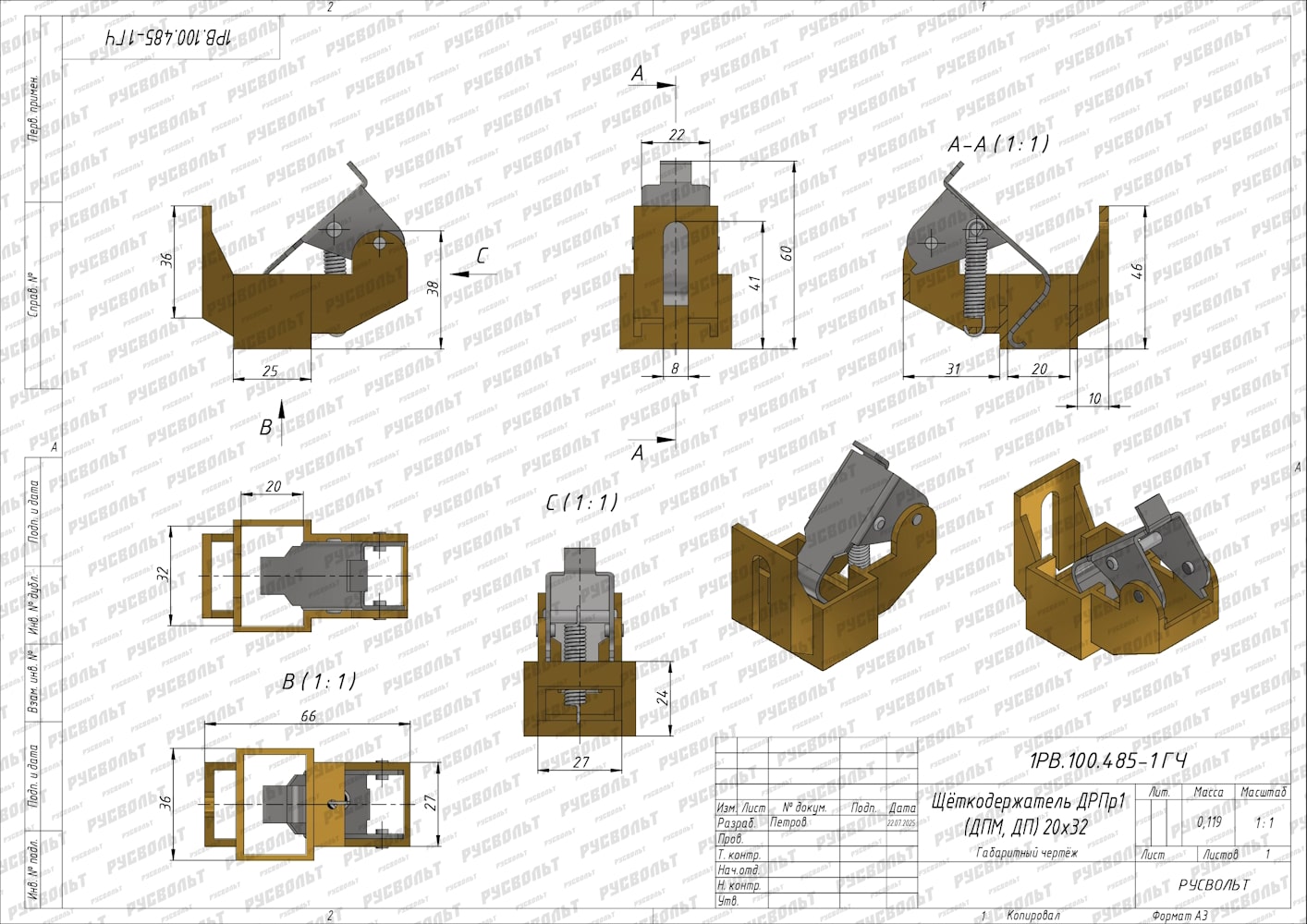

Щеткодержатель ДРПр1 (ДПМ, ДП) 20х32 - чертеж 1РВ.100.485-1 ГЧ
- Материал изготовления: латунь, оцинкованная сталь;
- Вес изделия: 119 г;
- чертеж 1РВ.100.485-1 ГЧ.
Может применяться в различных электродвигателях (генераторах).
Возможные обозначения и чертежи щеткодержателя типа ДПМ 20х32 могут выглядеть следующим образом:
- щеткодержатель типа ДРПр1 20*32;
- щеткодержатель типа ДПМ 20х32;
- щеткодержатель типа ДП 20х32.
