Щеткодержатель типа 4ПБМ-132 2/10x12,5 (4ПНМ, 4ПН)

Щёткодержатели типа 4ПБМ-132 2/10x12,5 (4ПНМ-132) отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести 4ПБМ132 2/10x12,5 (4ПНМ132) вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".

Характеристики щеткодержателя типа 4ПБМ-132 2/10x12,5 (4ПНМ, 4ПН)

Щёткодержатель 4ПБМ-132 2/10*12,5 (4ПНМ-132) состоит из обоймы и нажимного устройства, обеспечивающего прилегание щетки к коллектору с необходимым усилием. Он радиальный, сделан со специальными цилиндрическими витыми пружинами растяжения и разъемами для двух электрощеток размером 10x12,5x32 мм. Давление на графитовую щетку передаётся с помощью рычагов и должно быть отрегулировано так, чтобы был плотный и надежный контакт между щеткой и коллектором. Сам щеткодержатель крепится на бракет (траверсу). Изготавливается под давлением из стали с помощью фрезерной обработки путем протяжки, сверления и запиловки.

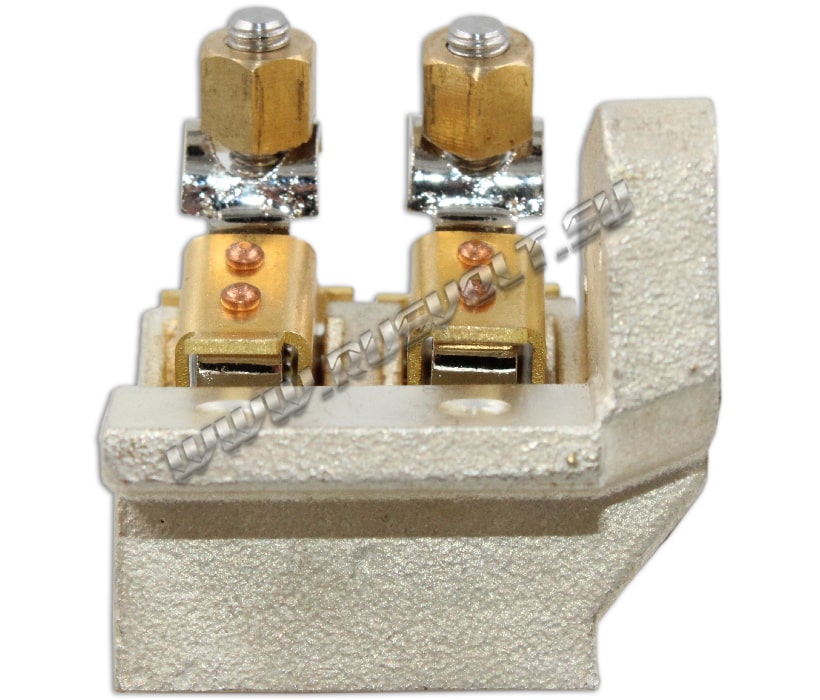

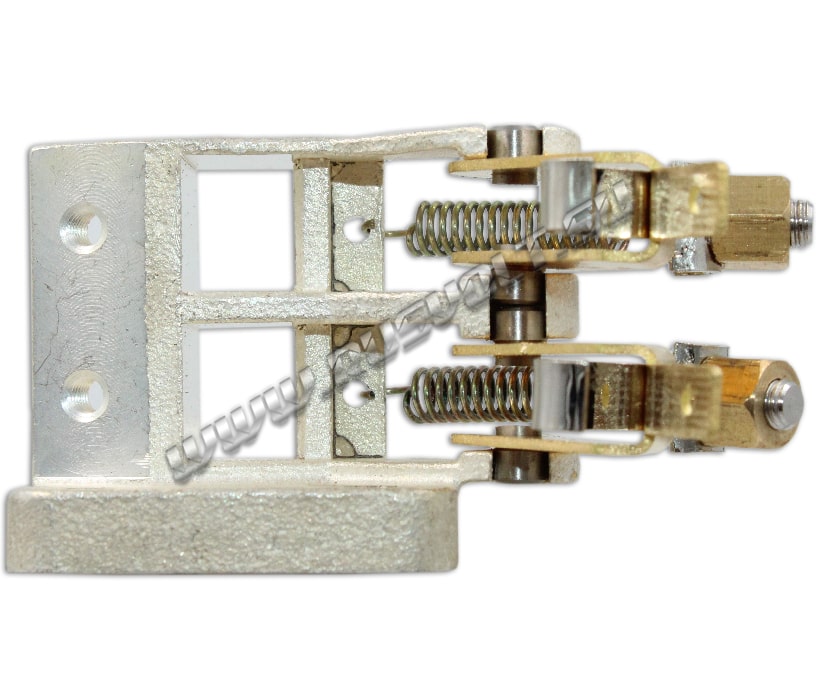

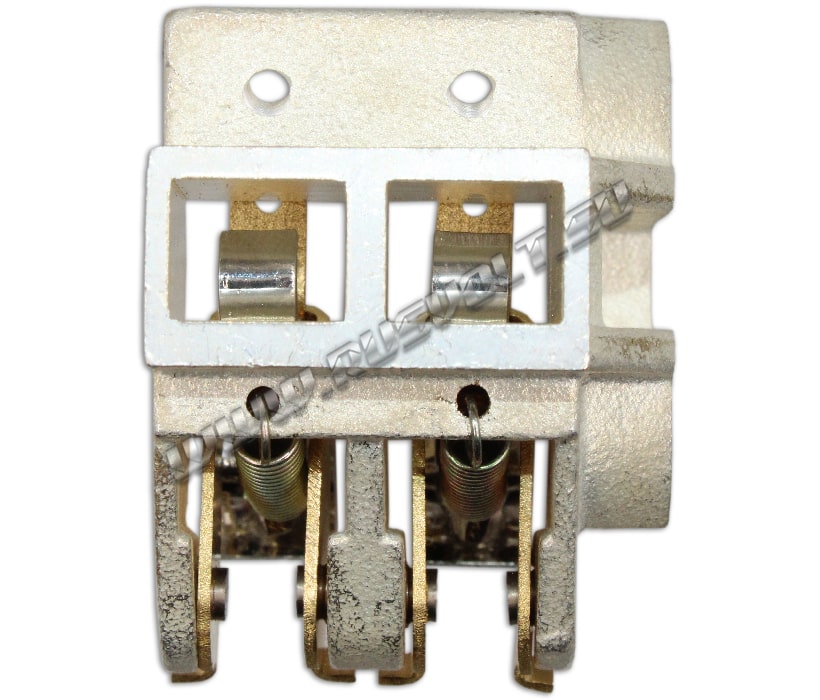

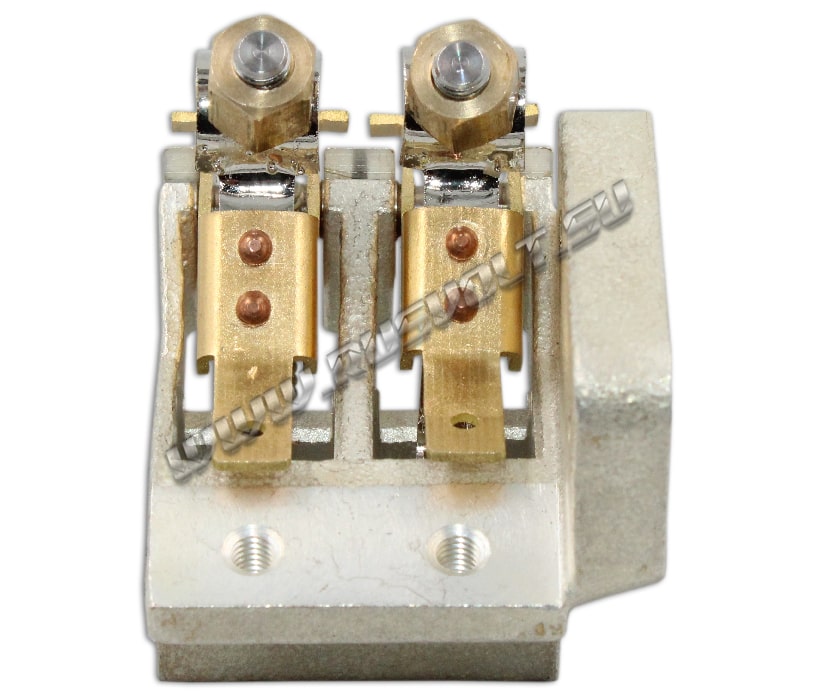

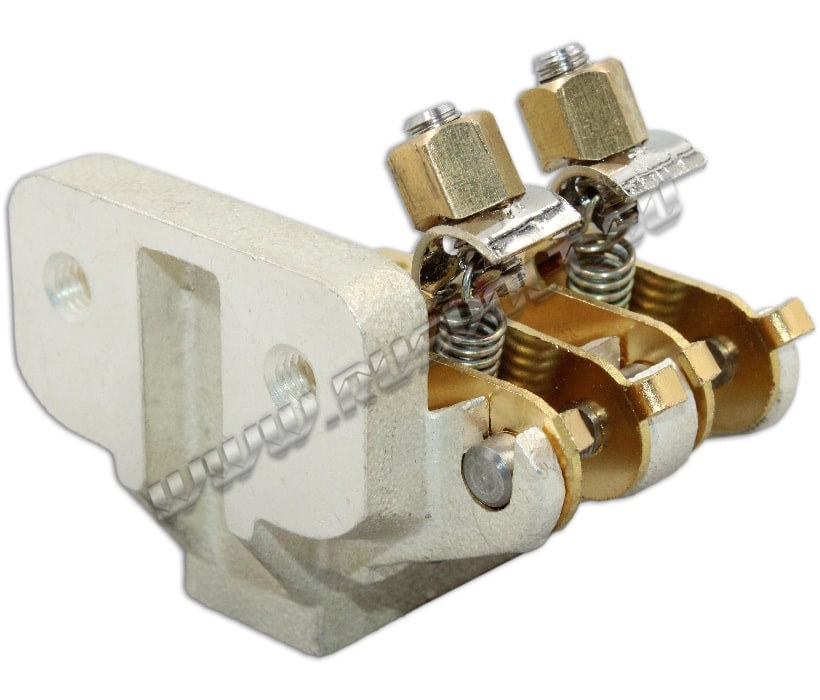

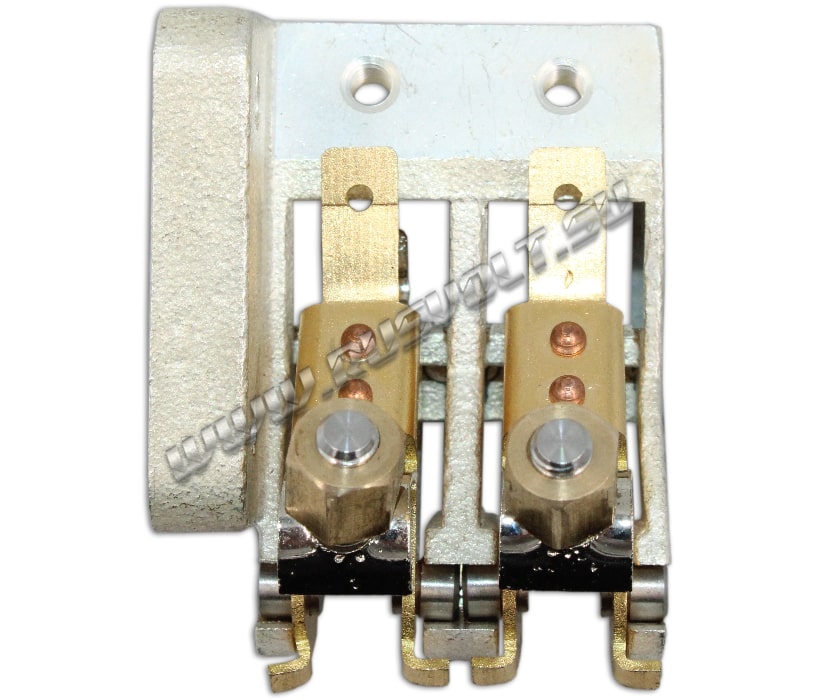

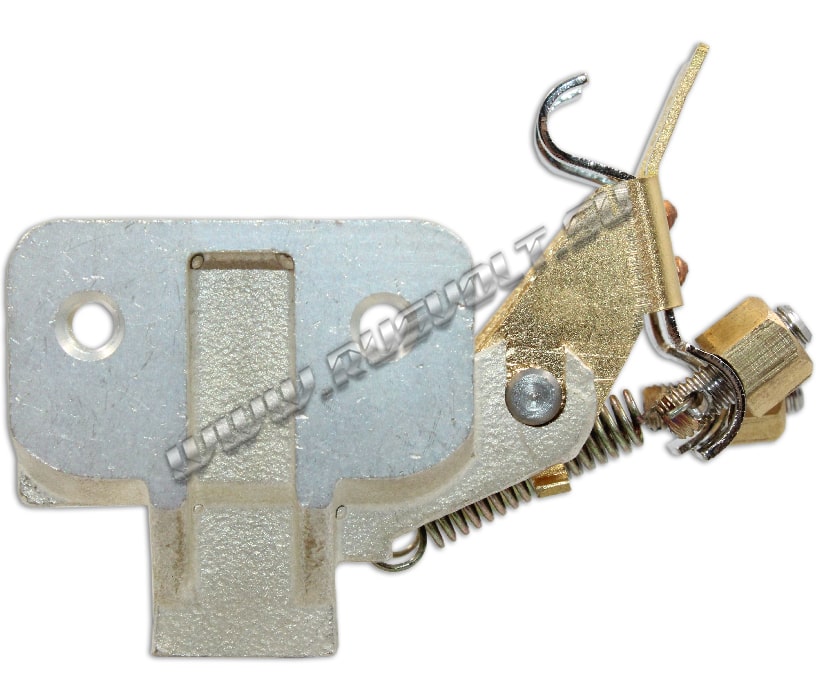

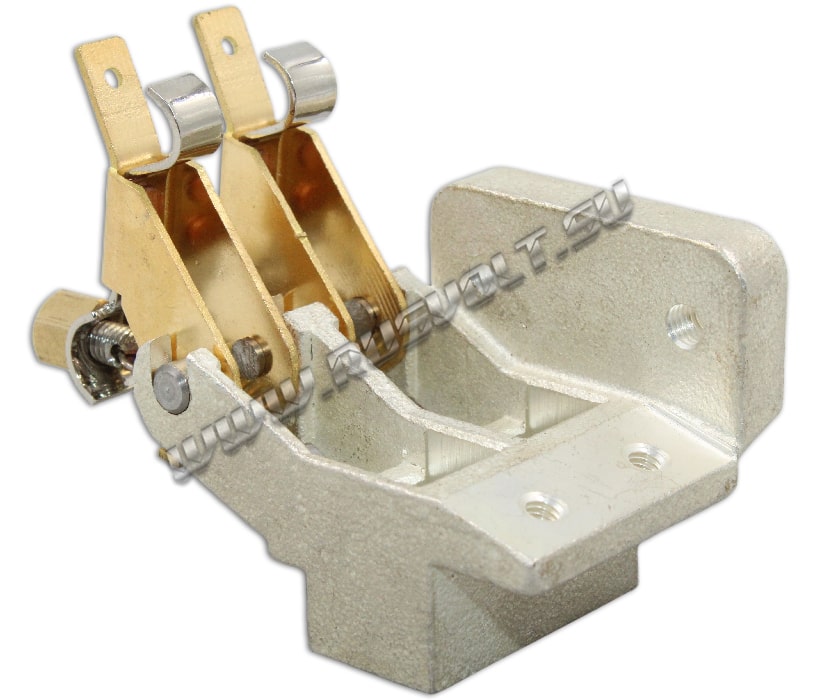

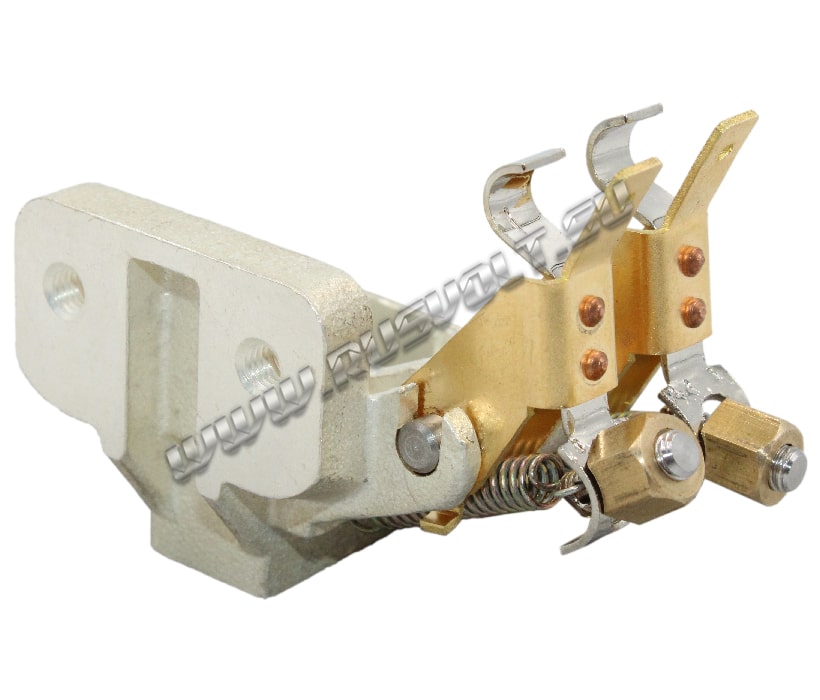

Щеткодержатель типа 4ПБМ-132 2/10x12,5 (4ПНМ, 4ПН) - чертеж 1РВ.100.119-1 ГЧ

• Материалы изготовления: латунь, оцинкованная сталь, медь, никель;
• вес: 148 г;
• чертеж: 1РВ.100.119-1 ГЧ.

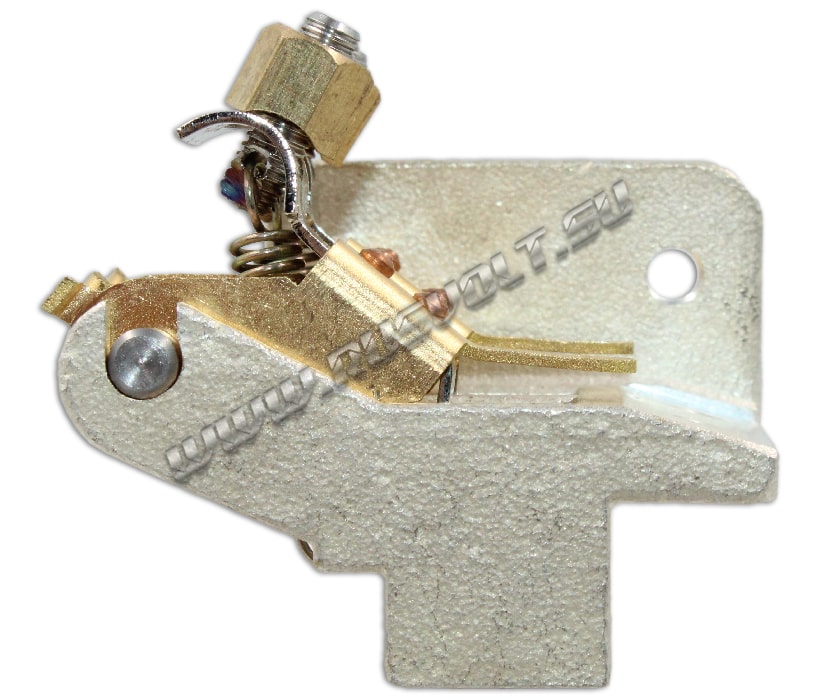

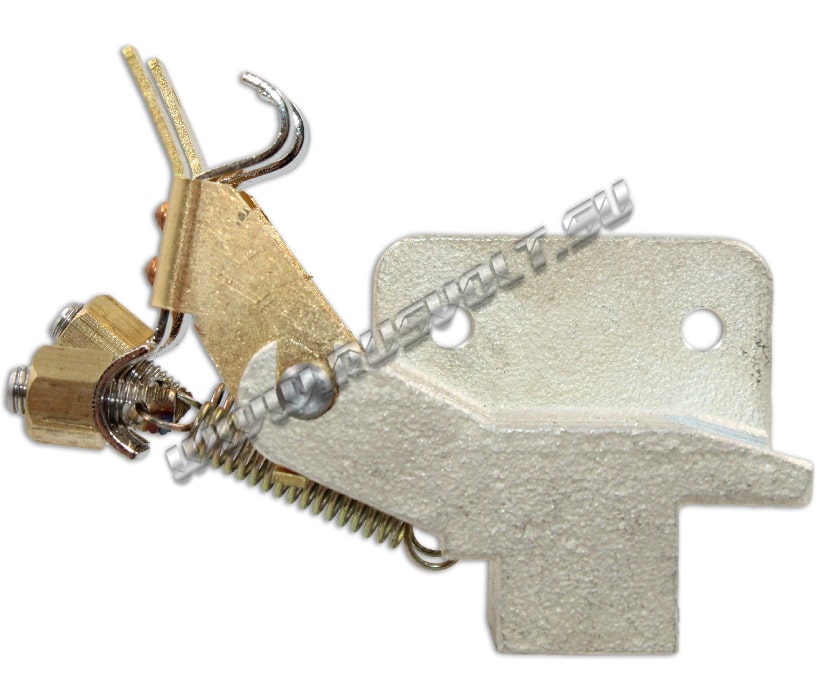

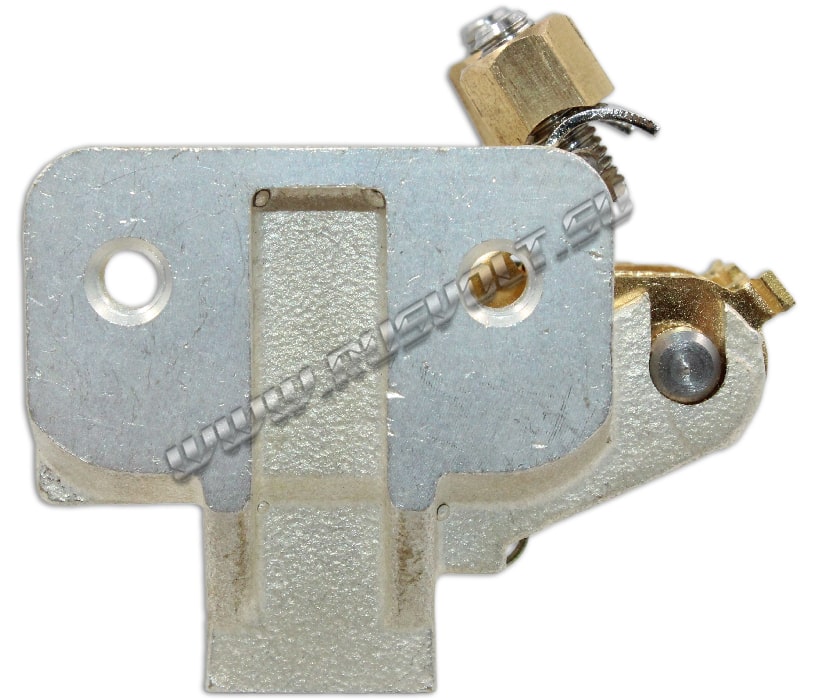

Щеткодержатель типа 4ПБМ-132 2/10x12,5 (4ПНМ, 4ПН) - чертеж 1РВ.100.119 ГЧ

• Материалы изготовления: латунь, оцинкованная сталь, никель;
• вес: 139 г;
• чертеж: 1РВ.100.119 ГЧ.

Может применяться в электродвигателях (генераторах): 4ПБМ-132, 4ПБМ-160, 4ПБМ-180, 4ПНМ-132, 4ПНМ-160, 4ПН-160.

Возможные обозначения и чертежи щеткодержателя 4ПБМ132 2/10x12,5 (4ПНМ132) могут выглядеть следующим образом:

• щеткодержатель типа 4ПБМ-132;
• щеткодержатель типа 4ПБМ-160 (3,75 кВт);
• щеткодержатель типа 4ПБМ-180;
• щеткодержатель типа 4ПНМ-132;
• щеткодержатель типа 4ПНМ-160;
• щеткодержатель типа 4ПН-160.
