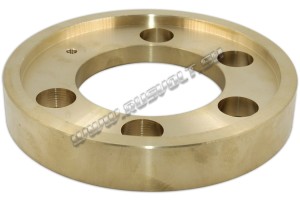

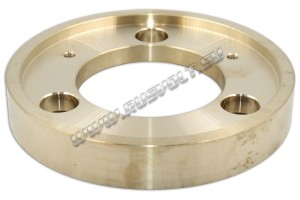

Токосъемные контактные кольца 4АМНК, 5АНК
Назначение и принцип работы узла
Электродвигатели с фазным ротором серий 4АМНК и 5АНК применяются в тяжелой промышленности — они приводят в движение дробилки, шаровые мельницы, мощные вентиляторы, конвейеры и шахтные подъемники. Чтобы запустить такой массивный привод с максимальным крутящим моментом и без просадки напряжения в сети, в цепь ротора необходимо ввести пускорегулирующие резисторы.
Связь между вращающимся ротором и неподвижной пусковой аппаратурой обеспечивает блок контактных токосъемных колец. Он передает электрический ток от неподвижных электрощеток непосредственно на обмотки ротора, гарантируя стабильную работу двигателя при тяжелых и затяжных пусках.
Материалы и особенности конструкции
Токосъемные кольца для двигателей 4АМНК и 5АНК рассчитаны на длительную непрерывную работу под высокой нагрузкой. Конструкция узла отличается массивностью и высокой электродинамической стойкостью:
- Рабочие кольца. Изготавливаются из специальных марок износостойкой латуни или легированной электротехнической стали. Эти металлы обладают отличной проводимостью и оптимальным коэффициентом трения, что снижает износ щеток и предотвращает перегрев контактного узла.
- Изоляционное основание. Металлические кольца жестко напрессованы на центральную стальную втулку через толстый слой монолитной диэлектрической изоляции (стекловолокно, бакелит или специальные компаунды). Этот барьер полностью исключает межфазные замыкания и пробой напряжения на заземленный вал двигателя.
- Токоведущие шпильки. К внутренней стороне каждого кольца надежно приварены или припаяны контактные стержни (шпильки). Именно через них фазное напряжение уходит с поверхности колец на стержни роторной обмотки.
Техническое обслуживание и правила замены
При вращении ротора меднографитовые щетки постепенно стираются, выделяя мелкодисперсную токопроводящую пыль. Во время каждого технического обслуживания (ТО) электромеханики обязаны тщательно продувать узел контактных колец сжатым воздухом и очищать изоляционные промежутки сухой ветошью. Накопление графитовой пыли неизбежно приведет к перекрытию фаз, возникновению электрической дуги и сгоранию двигателя.
Поверхность самих колец должна быть идеально гладкой, без глубоких борозд, следов побежалости и подгаров. Небольшую выработку или следы искрения мастера устраняют шлифовкой прямо на холостом ходу. Если же кольца износились до критического диаметра, потеряли цилиндрическую форму (появилась эллипсность) или изоляция дала трещину, ремонт невозможен. Изношенный блок демонтируют с помощью гидравлического съемника и напрессовывают на вал новый узел в сборе.
Условия заказа и преимущества компании РУСВОЛЬТ
Мы поставляем проверенную низковольтную аппаратуру и комплектующие для предприятий и юридических лиц по всей России:
- Наличие на складе: ходовые модификации токосъемных колец для электродвигателей серий 4АМНК, 5АНК и их аналогов всегда готовы к оперативной отгрузке.
- Комплексный подбор: подберем токосъемные кольца в комплекте с подходящими щеткодержателями и электрощетками под ваши требования.
- Гарантия качества: все изделия проходят обязательный технический контроль на соответствие ГОСТ 15150-69 и ТУ.
Как купить токосъемные кольца 4АМНК и 5АНК?
Инженеры нашей компании помогут вам безошибочно выбрать модификацию колец, рассчитать размеры узла или подобрать аналоги для ремонта промышленных двигателей. Для консультации свяжитесь с отделом продаж:
Телефон: +7 (812) 449-90-49
Электронная почта:
Склад и офис: г. Санкт-Петербург, ул. Смоляная, дом 15, литер Б.
Мы оперативно выставим счет и организуем быструю доставку оборудования в любой регион РФ.
