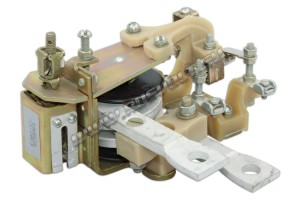

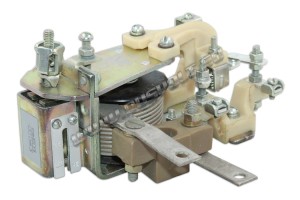

Реле типа РЭВ-571 и РЭВ-572 (РЭ-571т и РЭ-572т)

Реле максимального тока типа РЭВ-572 и РЭВ-571 различных типов, ранее известных под маркировками РЭ-571т и РЭ-572т могут быть как в наличии так и под заказ. Узнать наличие, точную стоимость и приобрести и реле РЭВ 571 вы можете позвонив по телефону +7(812) 449-90-49 или отправить заявку на электронную почту указанную в разделе "Контакты".

  • Реле РЭВ-572 (РЭ-572Т)
    РЭВ-572 1,6А
    РЭВ-572 2,5А
    РЭВ-572 4А
    РЭВ-572 6А
    РЭВ-572 10А
    РЭВ-572 16А
    РЭВ-572 25А
    РЭВ-572 40А
    РЭВ-572 63А
    РЭВ-572 100А
    РЭВ-572 160А
    РЭВ-572 250А

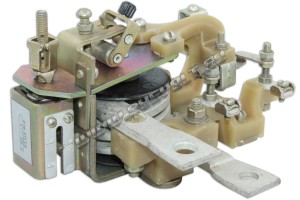

    РЭВ-572 320А
    РЭВ-572 400А
    РЭВ-572 630А
    РЭВ-572 1250А

Реле типа РЭВ-571 или РЭВ-572 применяются в оборудовании как реле максимального тока которое необходимо для защиты электродвигателей с постоянным током от самых различных токов короткого замыкания. Данные типы реле выпускаются взамен старых РЭ-571т и РЭ-572т производство которых прекращено еще в 1964 году.

Реле РЭВ-571 и РЭВ-572 (РЭ-571т и РЭ-572т)Реле могут быть двух типов:

  • одностабильные РЭВ-571;
  • двустабильные РЭВ-572 (ручной возврат).

Реле производили с 1 размыкающим и 1 замыкаюшим или 1 размыкающим контактами. При помощи перестановки деталей прямо на месте монтажа изменяется исполнение контактов в рамках их общего кол-ва (1 или 2).

Для заказа реле типа РЭВ571 или РЭВ572 необходимо уточнить:

  1. Полное наименование реле РЭВ-570;
  2. Какой способ подсоединения к катушке (только для катушек на 100А-1250А);
  3. Способ возврата;
  4. Категорию размещения согласно ГОСТу 15150-69, а так же климатическое исполнение;
  5. Номинальный ток его втягивающей катушки;
  6. Исполнение контактов;
  7. Номенклатурный номер изделия и тип реле.

Технические характеристики реле РЭВ571 и РЭВ572 (старое название РЭ571т и РЭ572т)

В реле возможна регулировка на ток втягивания в рамках 70% - 300% номинального тока катушки
Втягивающие катушки сделаны на номинальные токи, Ампер 1250А; 630А; 400А; 320А; 250А; 160А; 100А; 63А; 40А; 25А; 16А; 10А; 6А; 4А; 2,5А; 1,6А
Коэффициент возврата реле РЭВ571 и РЭВ572 не нормирован
Реле поставляют уже отрегулированными на ток срабатывания, который равен двойному номинальному. На их шкале есть точки срабатывания 3; 2; 0,7 номинального тока.
Ток контактов(номинальный), Ампер 10А
Напряжение контактов (номинальное), Вольт 660В
Износостойкость механическая, млн. циклов ВО, не меньше 0,01
Максимальная разрешенная частота включений в час 150
Присоединение всех внешних проводов к контактам и катушкам переднее
Коммутационная износостойкость у контактов реле, млн. циклов ВО, не меньше
- 3,0 режим редких коммутаций;
- 0,01 режим нормальных коммутаций.
Тип присоединения к катушкам с номинальным током до 63А внешних проводов - переднее. Катушки с номинальным током 100А и выше могут быть сделаны для переднего или для заднего присоединения внешних проводов. Реле РЭВ-570 моноблочные и производятся без платы, кроме реле с катушкой на 1250А, которые делают только на временной плате.
Режим работы реле РЭ-571 или РЭ-572
- повторно-кратковременный;
- прерывисто-продолжительный;
- кратковременный.
Климатическое исполнение реле УХЛ4, УЗ, ТЗ согласно ГОСТу 15150-69
Степень защиты РЭВ-570 (РЭ-570) IР00
НТД ТУ 16-647.043-86
Масса, кг примерно 2,5 кг.
Габаритные размеры, мм 150х170х100мм, 160х240х200мм

Полный перечень типов реле РЭВ-571 и РЭВ-572

Номенклатурный номер Номинальный ток катушки, А Способ соединения катушек Исполнение контактов
РЭВ-572 (РЭ-572т) двустабильные РЭВ-571 (РЭ-571т) одностабильные передний задний 1 замкн. 1 разомкн. 1разомкн.
155 727 714 155 717 714 1250   х   х
155 727 713 155 717 713   х х
155 727 712 155 717 712 х     х
155 727 711 155 717 711 х   х
155 727 124 155 717 124 630   х   х
155 727 123 155 717 123   х х
155 727 122 155 717 122 х     х
155 727 121 155 717 121 х   х
155 726 924 155 716 924 400   х   х
155 726 923 155 716 923   х х
155 726 922 155 716 922 х     х
155 726 921 155 716 921 х   х
155 726 824 155 716 824 320   х   х
155 726 823 155 716 823   х х
155 726 822 155 716 822 х     х
155 726 821 155 716 821 х   х
155 726 624 155 716 624 250   х   х
155 726 623 155 716 623   х х
155 726 622 155 716 622 х     х
155 726 621 155 716 621 х   х
155 726 424 155 716 424 160   х   х
155 726 423 155 716 423   х х
155 726 422 155 716 422 х     х
155 726 421 155 716 421 х   х
155 726 024 155 716 024 100   х   х
155 726 023 155 716 023   х х
155 726 022 155 716 022 х     х
155 726 021 155 716 021 х   х
155 725 522 155 715 522 63 х     х
155 725 521 155 715 521 х   х
155 725 322 155 715 322 40 х     х
155 725 321 155 715 321 х   х
155 724 922 155 714 922 25 х     х
155 724 921 155 714 921 х   х
155 724 622 155 714 622 16 х     х
155 724 621 155 714 621 х   х
155 724 322 155 714 322 10 х     х
155 724 321 155 714 321 х   х
155 724 022 155 714 022 6 х     х
155 724 021 155 714 021 х   х
155 723 722 155 713 722 4 х     х
155 723 721 155 713 721 х   х
155 723 522 155 713 522 2,5 х     х
155 723 521 155 713 521 х   х
155 723 222 155 713 222 1,6 х     х
155 723 221 155 713 221 х   х
