Щеткодержатель типа ДРПс1 (ДБ, ДБУ) 22х30
Щёткодержатели типа ДРПс1 22*30 отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести ДРПс1 (ДБ и ДБУ) 22х30 вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".
Щёткодержатель типа ДБ 22х30 и ДБУ 22х30 со специальной нажимной цилиндрической пружиной сжатия, радиальный, с разъемом для одной щётки, со ступенчатым регулированием давления на электрощетку которое передается через так называемую нажимную пружину. Щеткодержатель крепится на круглый палец (бракет) со стороны обоймы. Изготавливается под давлением из латуни с помощью фрезерной обработки путем протяжки, сверления и запиловки.
Отличие щеткодержателей ДБ 22х30 от ДБУ 22х30 заключается в их длине (высоте). У щеткодержателей ДБ 22*30 длина корпуса 92мм, 100мм, 108мм, а у ДБУ 22*30 она может быть от 119мм до 125мм соответственно.
data-title="Щеткодержатель ДРПс1 22х30 L=92 мм чертеж 1РВ.100.162-6" data-description="Технический чертеж щеткодержателя для электродвигателей" data-keywords="Щеткодержатель ДРПс1 22х30, чертеж 1РВ.100.162-6, запчасти" >
Щеткодержатель ДРПс1 22*30 (ДБ - длина 92 мм) - чертеж 1РВ.100.162-6 ГЧ
- Материал изготовления: латунь, оцинкованная сталь;
- вес: 293 г;
- чертеж: 1РВ.100.162-6 ГЧ.

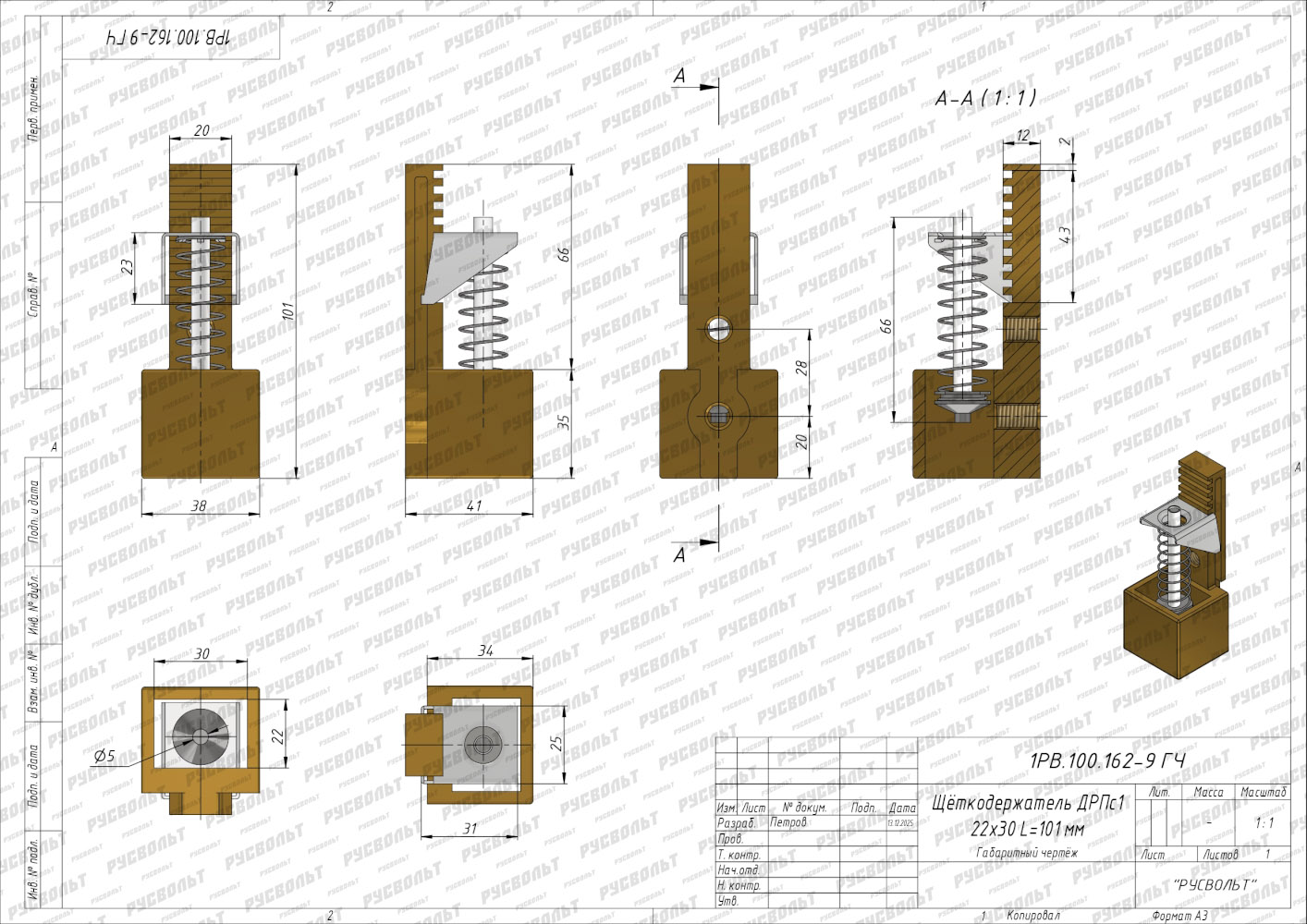

Щеткодержатель ДРПс1 22*30 (ДБ - длина 101 мм) - чертеж 1РВ.100.162-9 ГЧ
- Материал изготовления: латунь, оцинкованная сталь;
- вес: 334 г;
- чертеж: 1РВ.100.162-9 ГЧ.

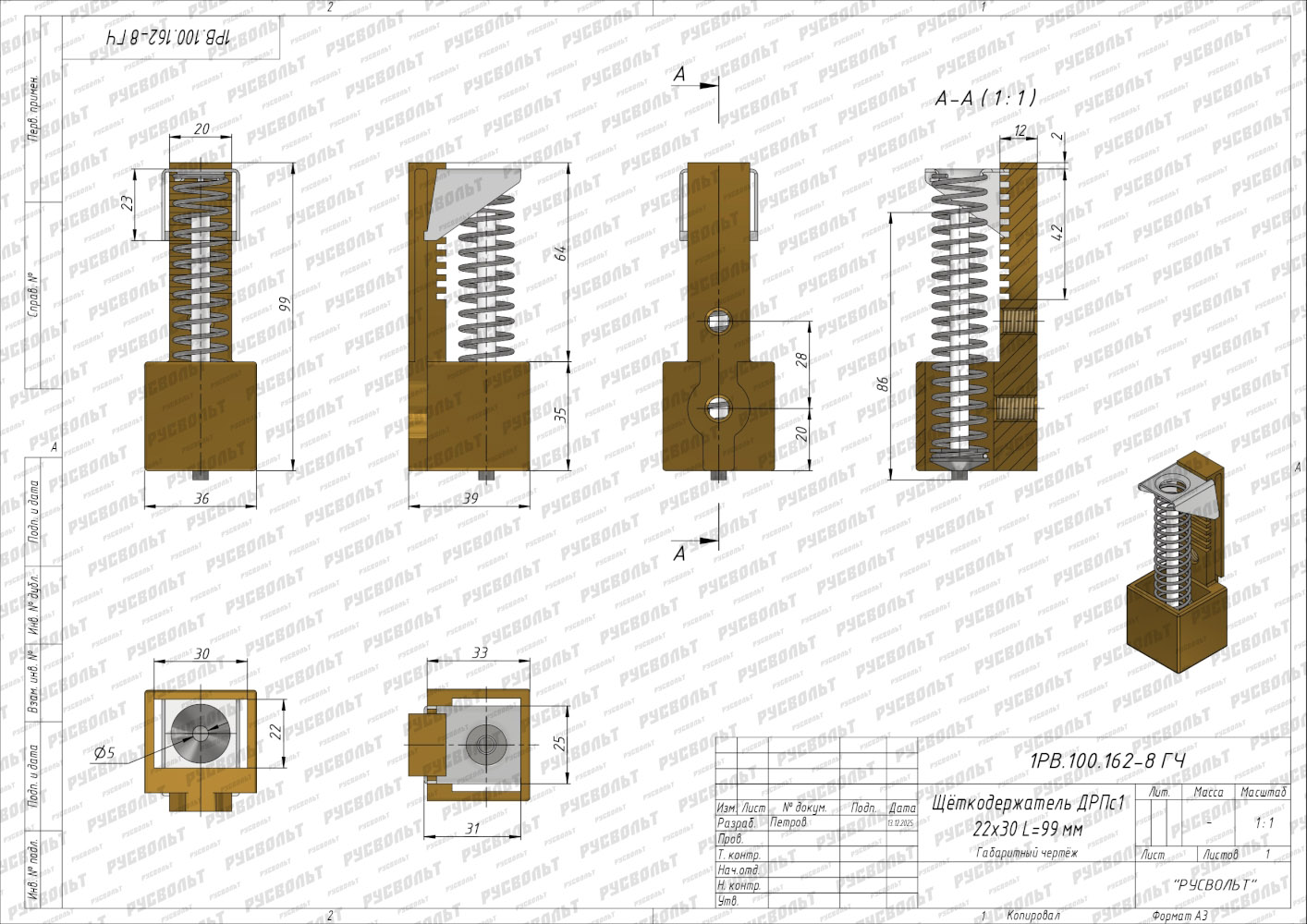

Щеткодержатель ДРПс1 22*30 (ДБ - длина 100 мм) - чертеж 1РВ.100.162-8 ГЧ
- Материал изготовления: латунь, оцинкованная сталь;
- вес: 290 г;
- чертеж: 1РВ.100.162-8 ГЧ.

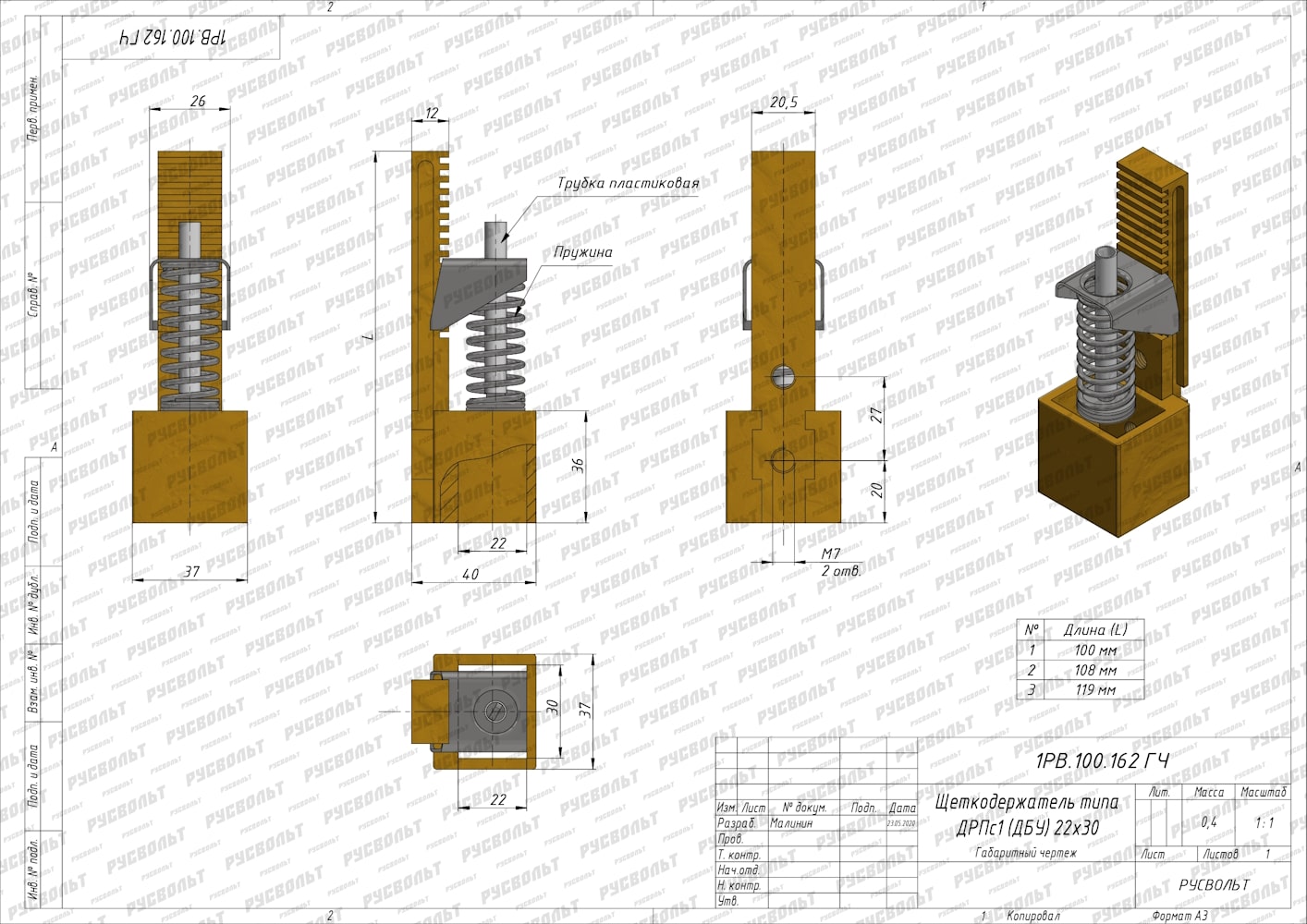

Щеткодержатель ДРПс1 22*30 (ДБ - длина 108 мм) - чертеж 1РВ.100.162 ГЧ
- Материал изготовления: латунь, сталь;
- вес: 400 г;
- чертеж: 1РВ.100.162 ГЧ.
Щеткодержатель ДРПс1 22*30 (ДБ - длина 100)

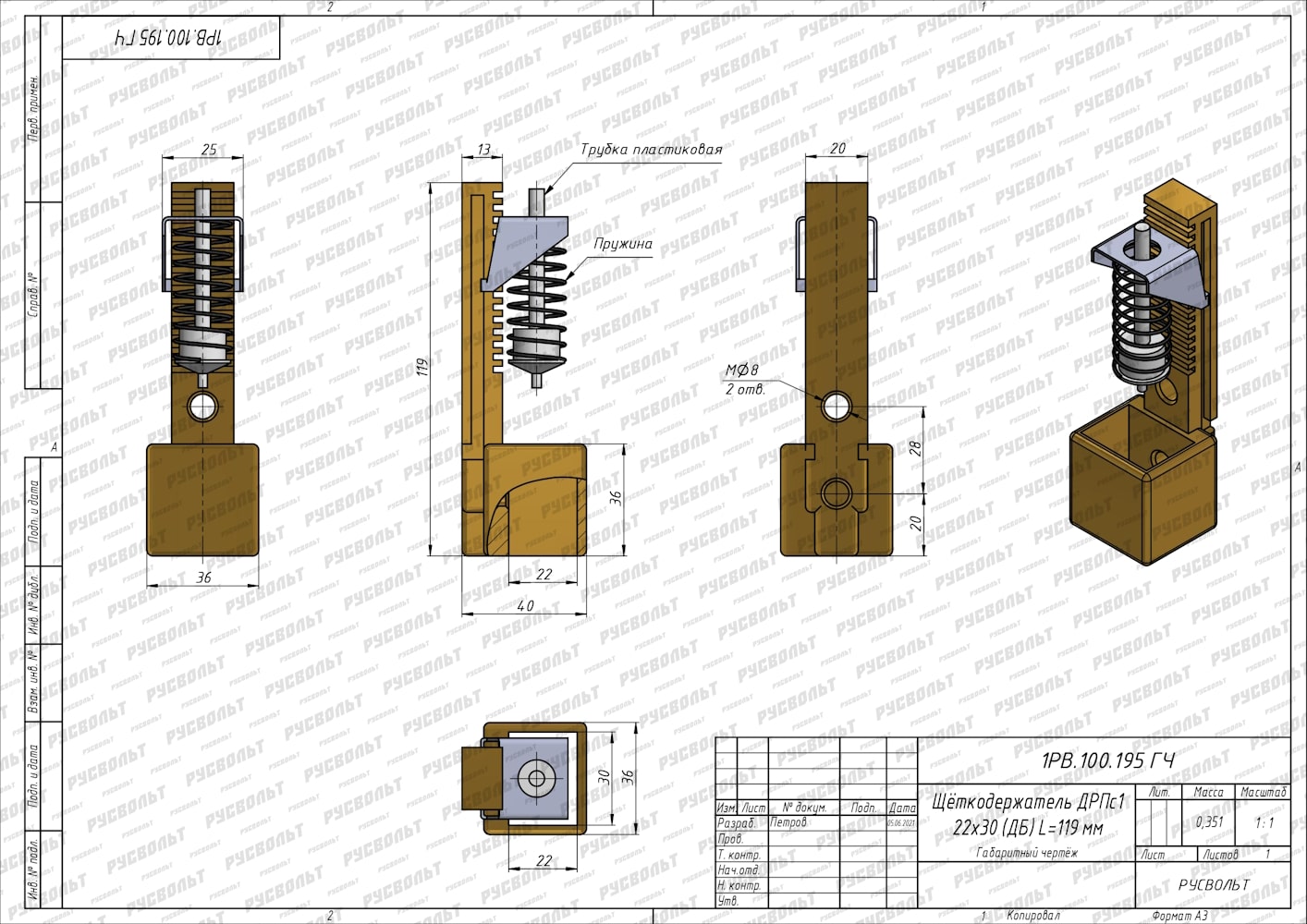

Щеткодержатель ДРПс1 22*30 (ДБУ - длина 119 мм) - чертеж 1РВ.100.195 ГЧ
- Материал изготовления: латунь, сталь;
- может применяться в электродвигателях, генераторах, турбогенераторах: ТВВ, ТГВ-200, ТГВ-300, СДСЭ, АК, СТМ, ТВ-60-2;
- вес изделия: 354 г;
- чертеж: 1РВ.100.195 ГЧ.
Возможные обозначения и чертежи щеткодержателя типа ДРПс1 22х30 могут выглядеть следующим образом:
- щеткодержатель типа ДРПс1 22*30;
- щеткодержатель типа ДБ 22х30;
- щеткодержатель типа ДБУ 22х30;
- щеткодержатель типа 4Т582 (импортное наименование);
- чертеж 5БС.112.060;
- чертеж 5БС.112.060.001;
- чертеж 5БС.112.063.001;
- чертеж 5БС.112.089.СБ;
- чертеж 5БС.112.087;
- чертеж 5БС.087.089;
- чертеж 4Т.582 (L=100мм).
Оставить заявку на Щеткодержатель типа ДРПс1 (ДБ, ДБУ) 22х30
