Щеткодержатель типа ДРПч3 25х40 (ЭД118)

Щеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧ

Щёткодержатели типа ДРПч3 25*40 или ЭД118 отечественного производства мы поставляем как из наличия так и под заказ клиента. Мы можем предоставить минимальные сроки изготовления. Узнать точную стоимость и приобрести ДРПч3 25х40 (ЭД-118) вы можете позвонив по телефону +7(812) 449-90-49 или отправив заявку на электронную почту указанную в разделе "Контакты".

Характеристики щеткодержателя ДРПч 3/25*40 для двигателей ЭД-118

Щёткодержатель типа ДРПч3 25х40 чертеж 5ТХ.112.034 в основном применяются для электродвигателей ЭД-118 состоит из латунного литого корпуса, который в свою очередь укреплен на кронштейне. Сам кронштейн вварен в торцовую стенку остова. К тому же в его корпус запрессовываются два стальных пальца, которые необходимы для крепления щеткодержателей в кронштейне. От корпуса пальцы изолированы прессматериалом или изоляционным твердым слоем из специального эпоксидного компаунда, непосредственно на который и надеваются изоляторы. В корпусе ДРПч 3(25х40) имеются 2 гнезда для графитовых щеток. В самое первое его гнездо вставляется одна пара электрощеток, а в другое — две пары. Электрощетки в его гнездах должны свободно перемещаться, но не качаться. Нажатие электрощеток на коллектор электродвигателя осуществляется с помощью спиральных пружин и регулируется поворотом втулки, которая находится в центре пружины. Они снабжены гибкими шунтами, которые крепятся болтами непосредственно к корпусу щеткодержателя. Для большего удобства осмотра и конечно же замены щеток на щеткодержателях установлены специальные стойки с заплечиками, с помощью которых вполне можно фиксировать пружины в приподнятом положении.

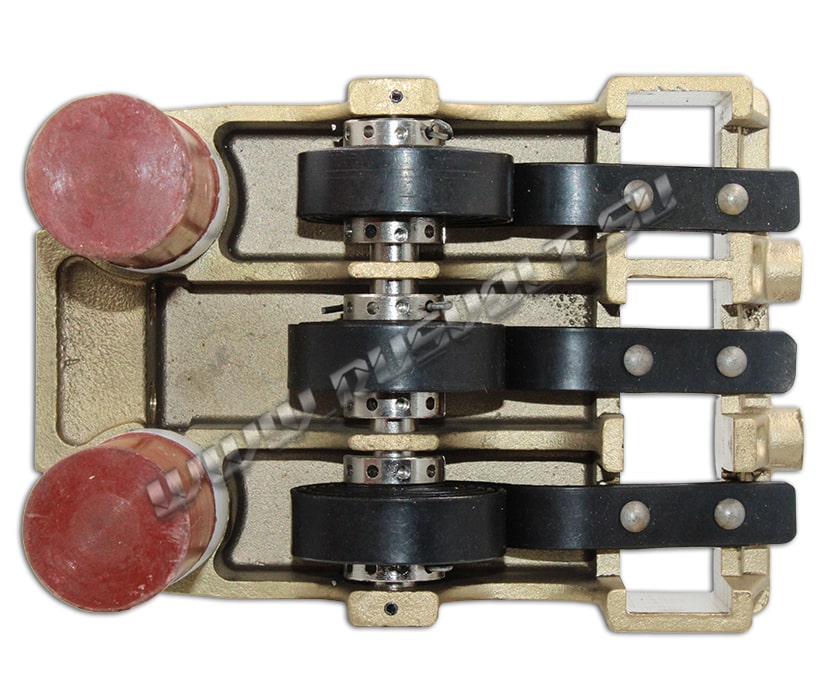

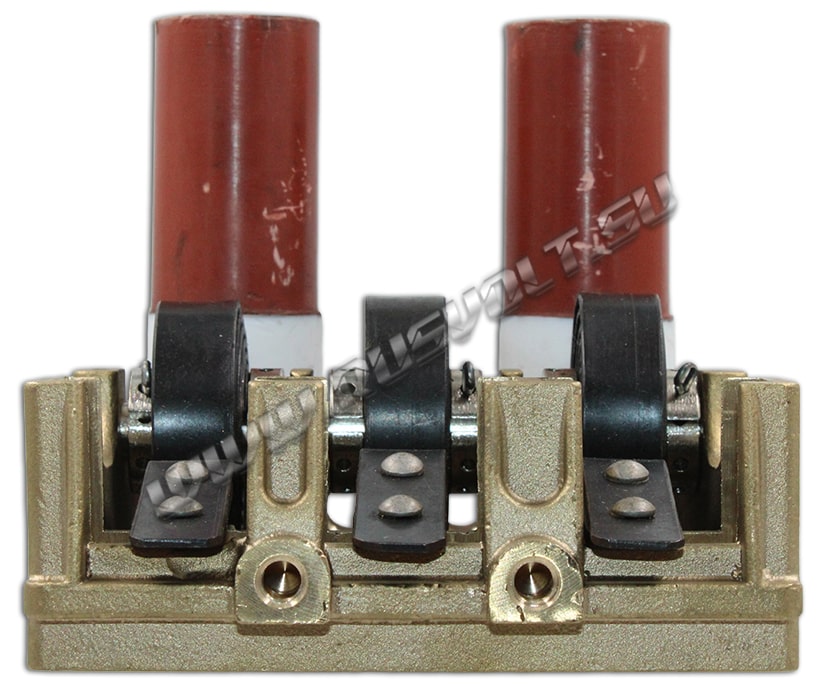

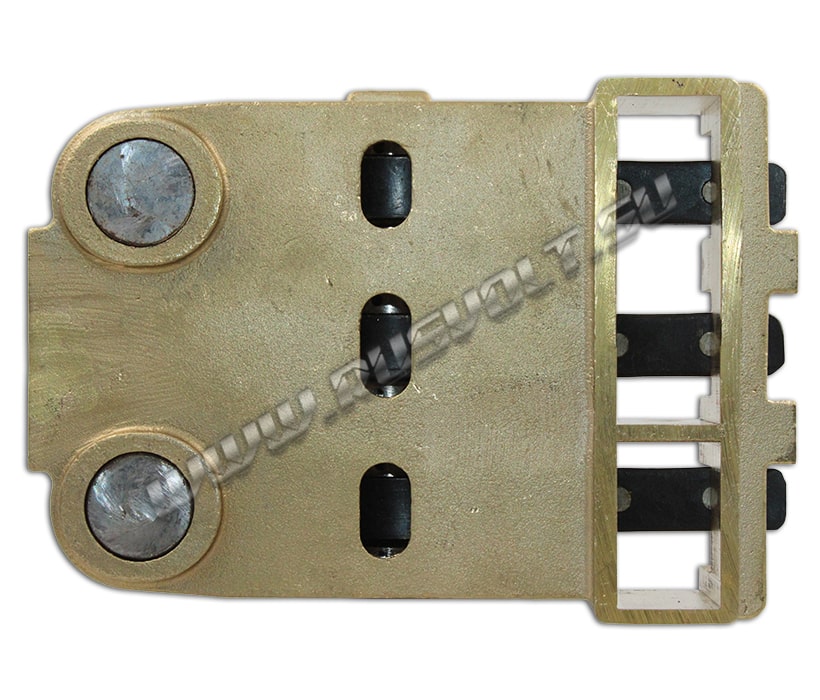

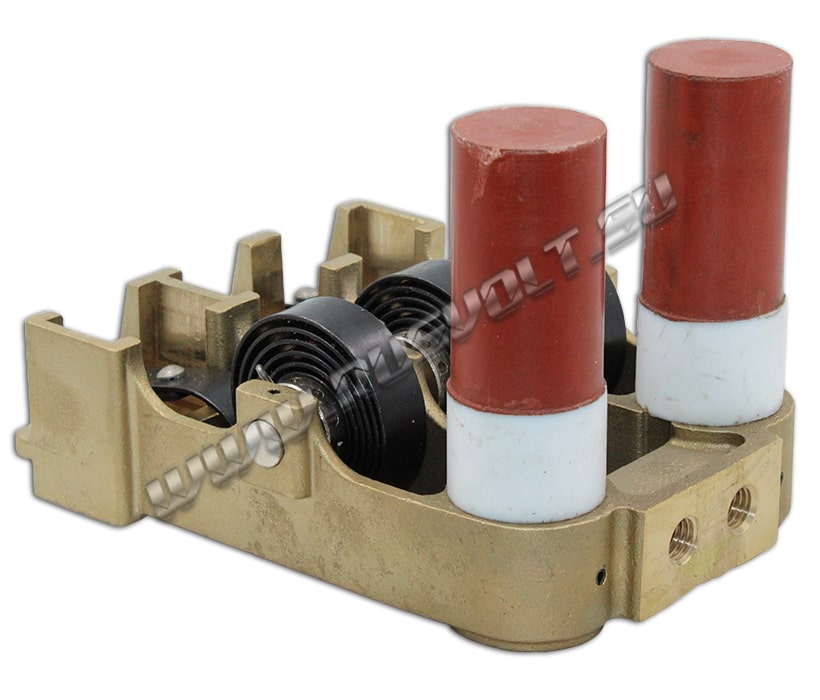

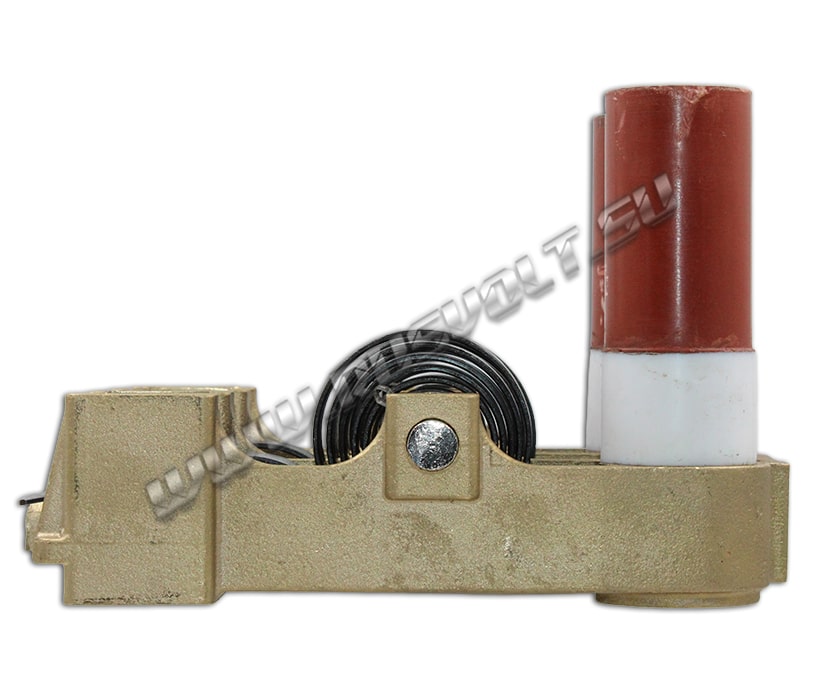

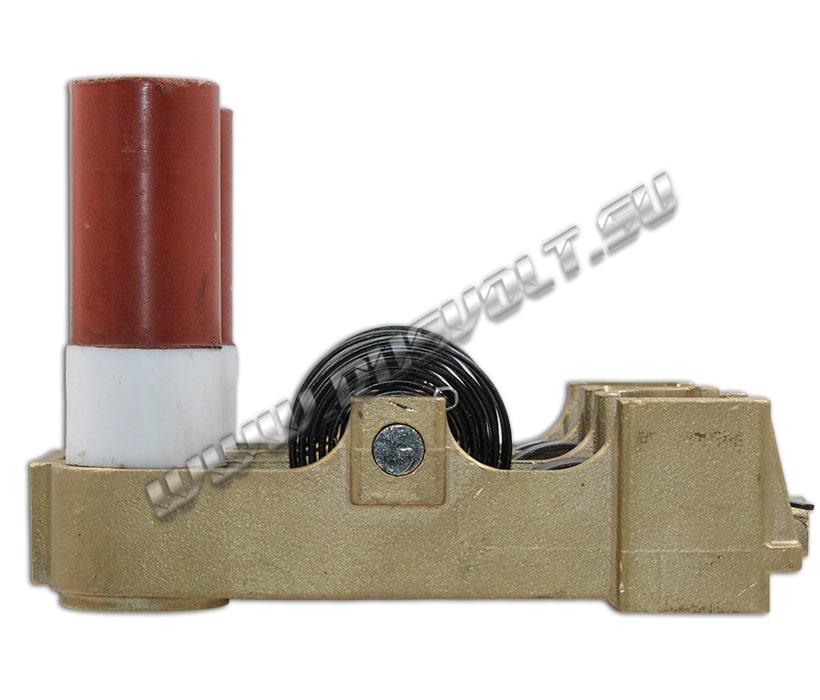

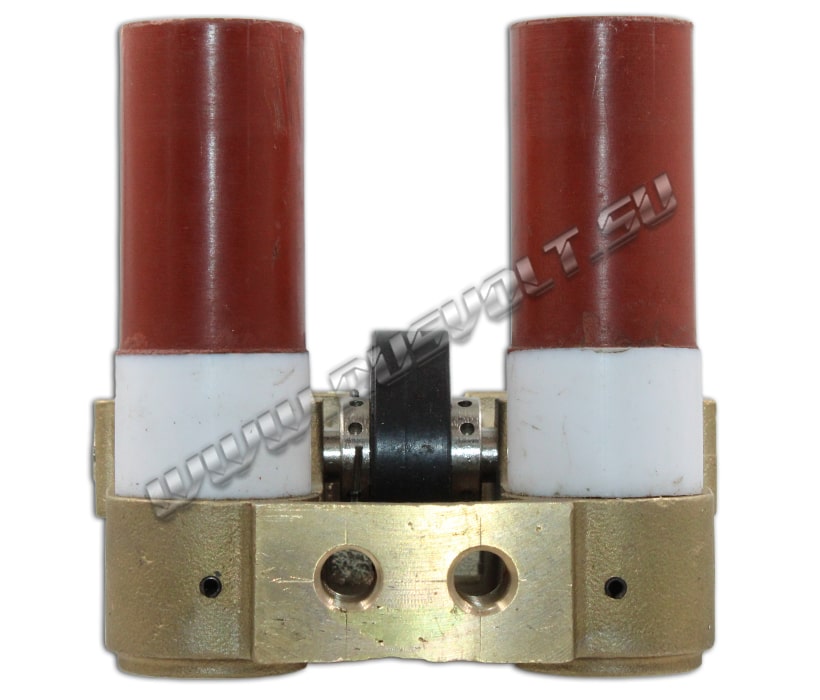

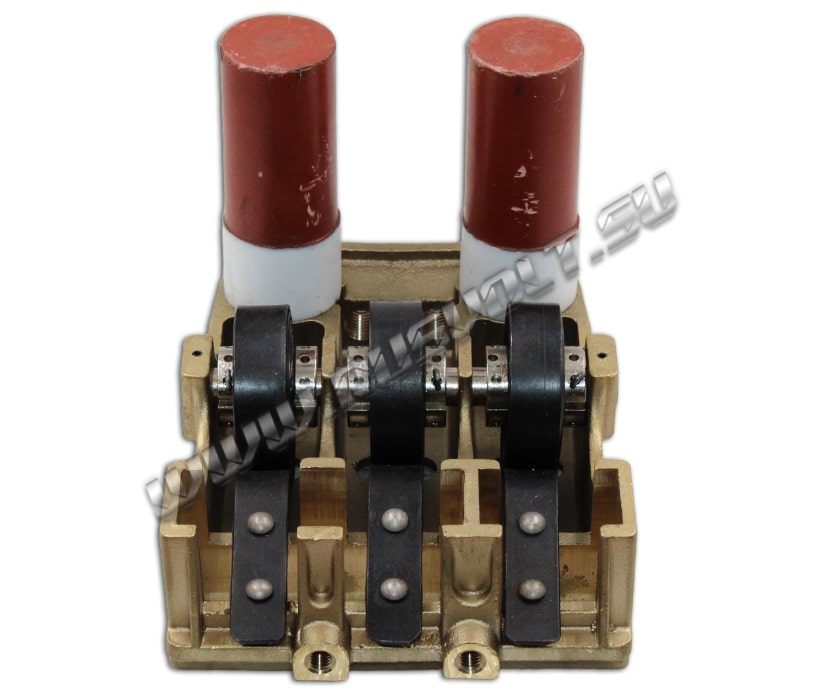

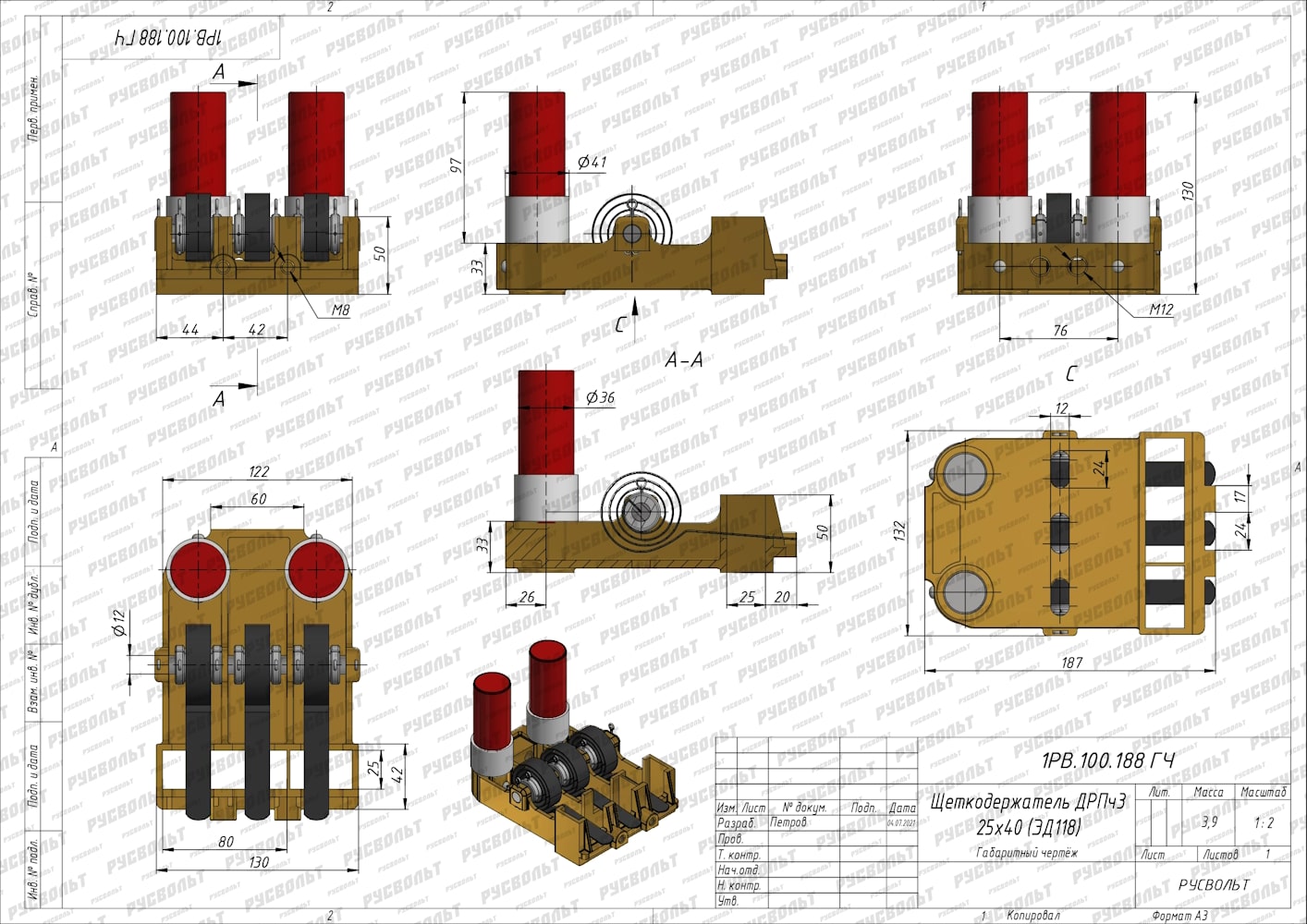

Щеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧ

Чертеж щеткодержателя ДРПч3 25х40 (ЭД-118) тип 1 - 1РВ.100.188 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 1 - чертеж 1РВ.100.188 ГЧ

  • Материал изготовления: латунь, сталь;
  • вес: 3,9 кг;
  • чертеж 1РВ.100.188 ГЧ.

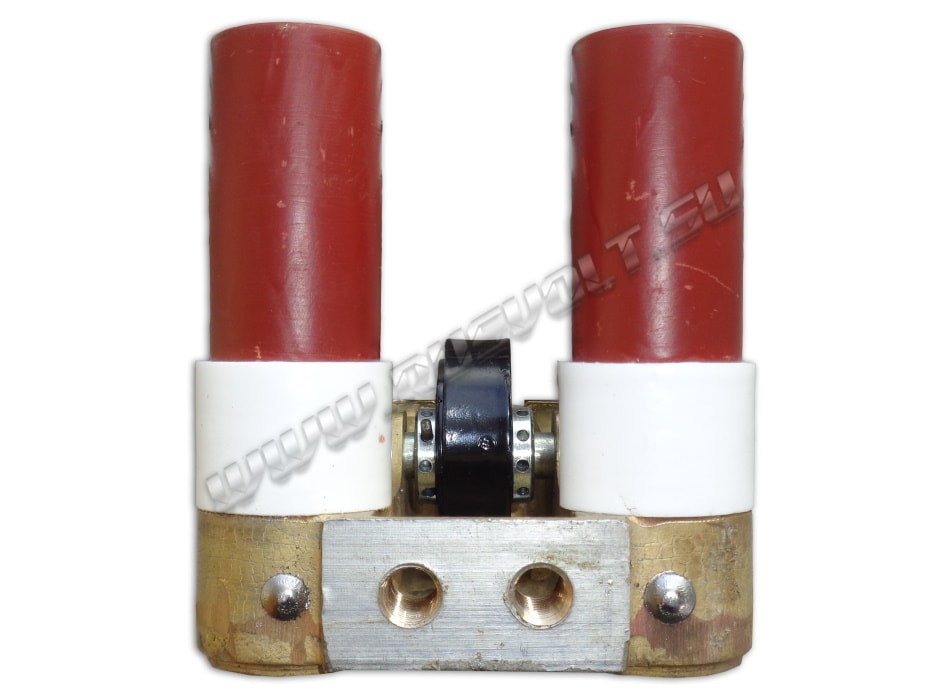

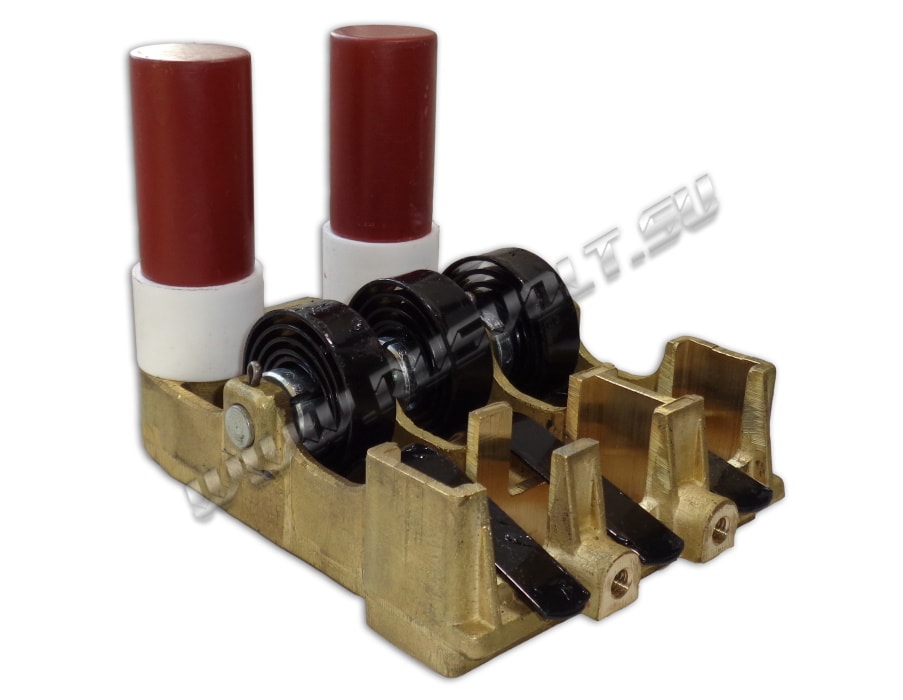

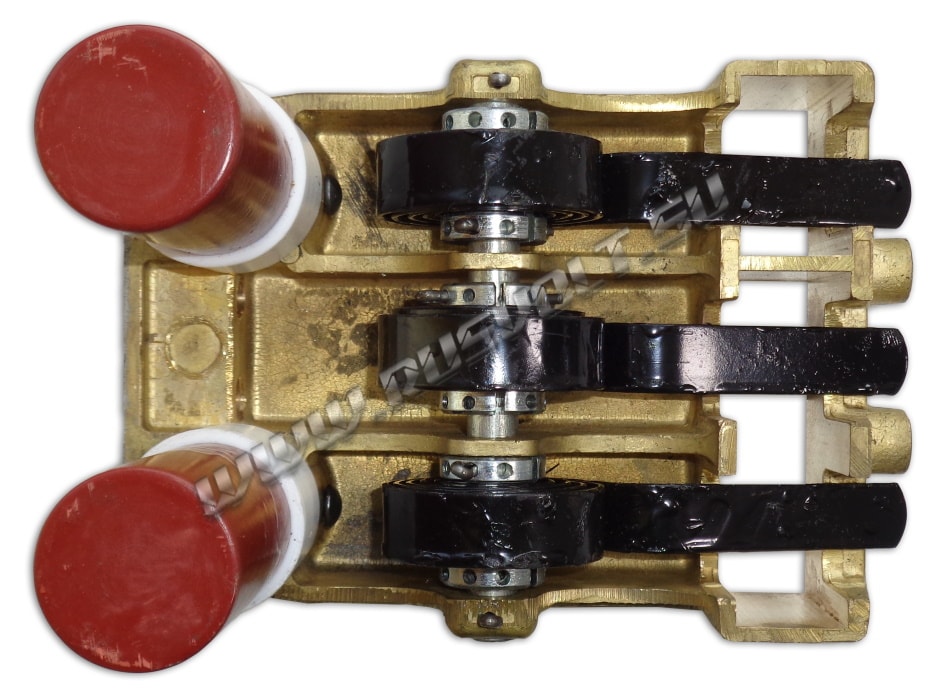

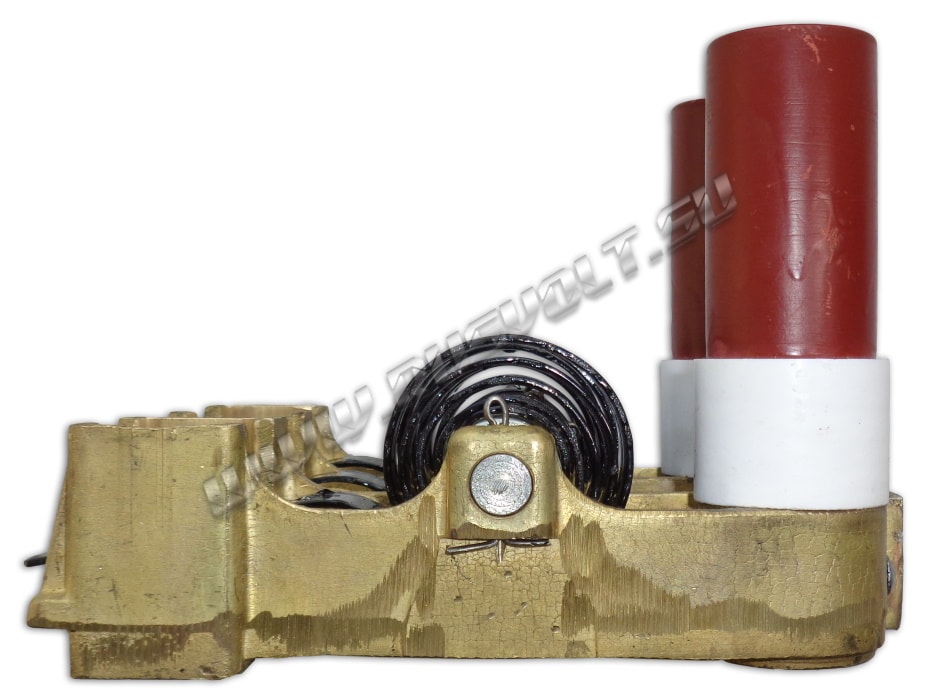

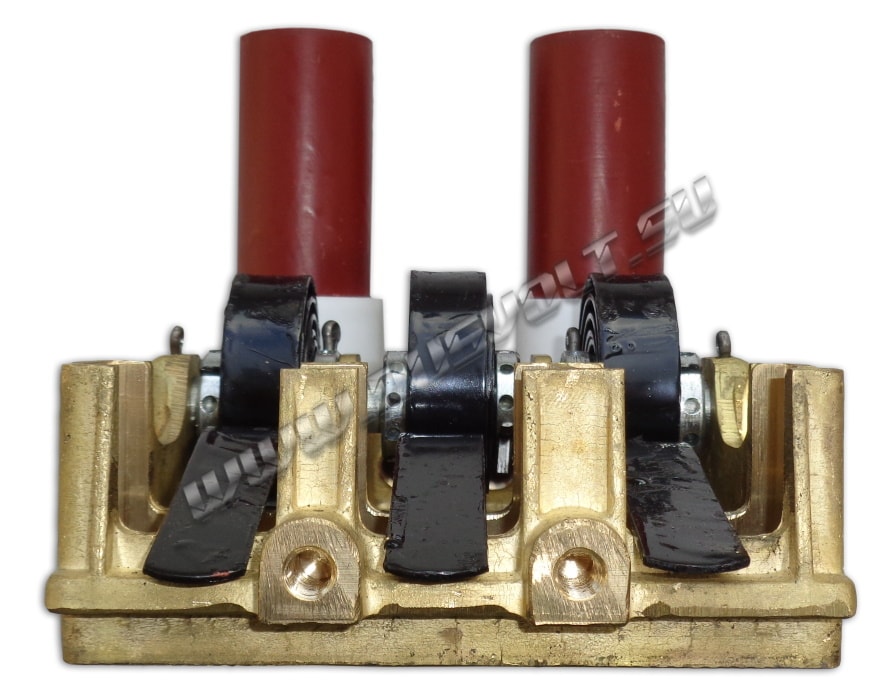

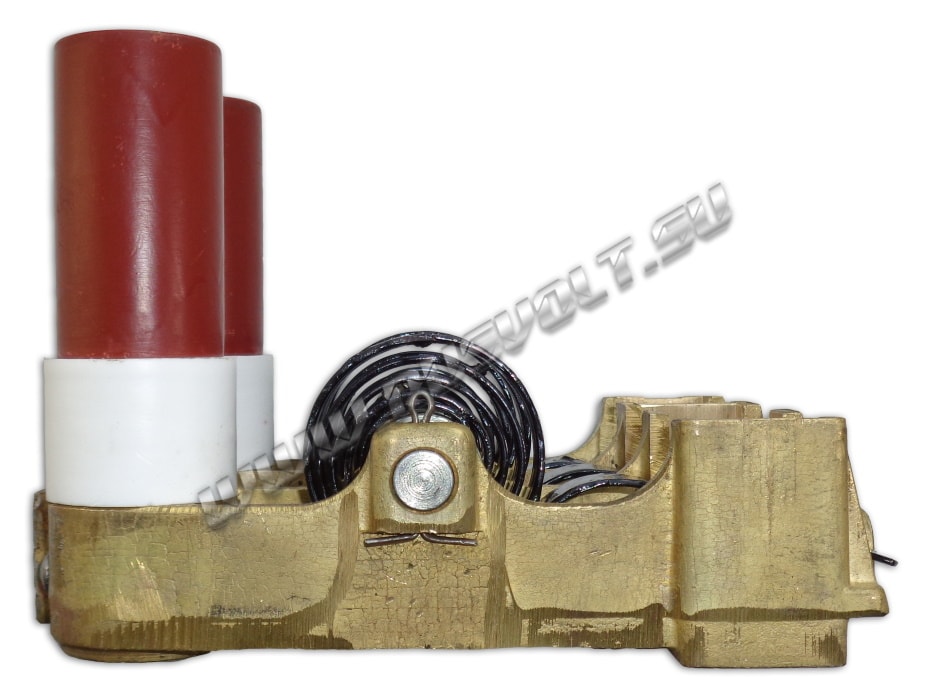

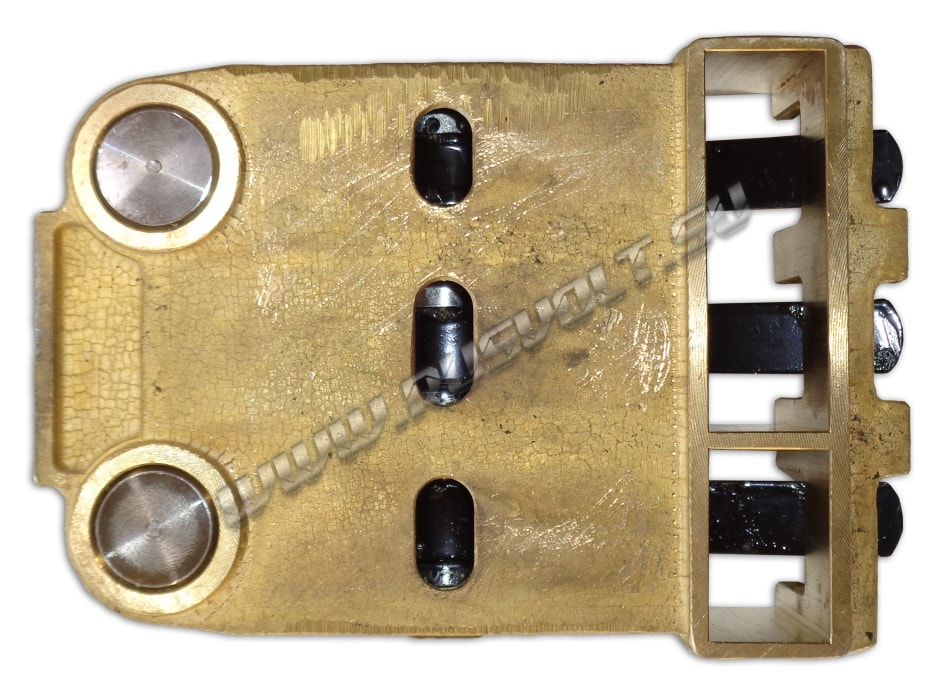

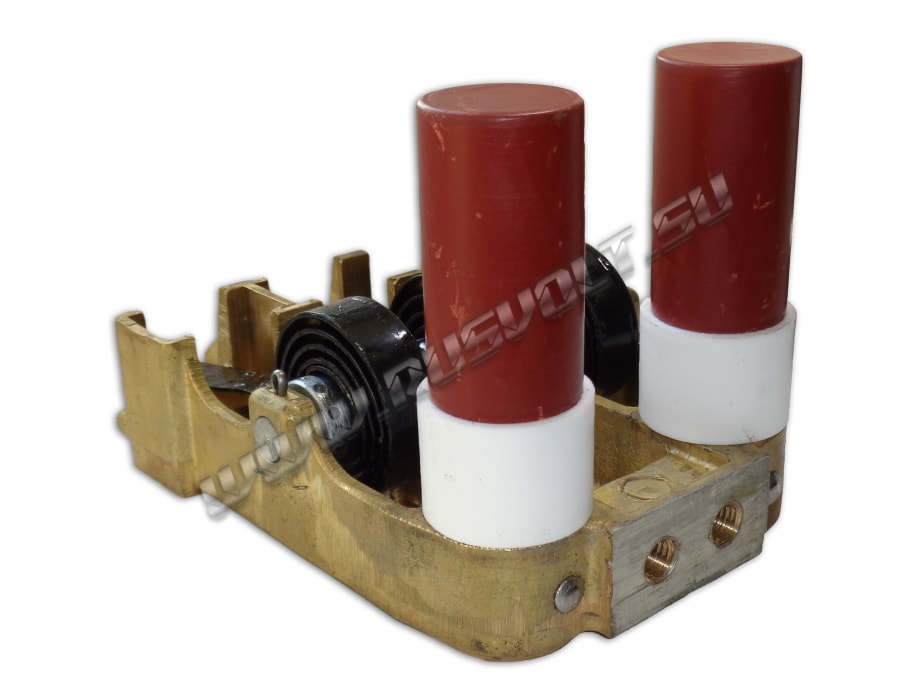

Щеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧ

Чертеж щеткодержателя ДРПч3 25х40 (ЭД-118) тип 2 - 1РВ.100.188-1 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧ Щеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧЩеткодержатель ДРПч3 25х40 (ЭД118) тип 2 - чертеж 1РВ.100.188-1 ГЧ

  • Материал изготовления: латунь, сталь;
  • вес: 3,55 кг.;
  • чертеж 1РВ.100.188-1 ГЧ;
  • Может применяться в электродвигателях (генераторах): ЭД118, ЭД107, ЭДП196, ЭД120.

Используется в тепловозах марки ТЭМ2.

Возможные обозначения и чертежи щеткодержателя типа ДРПч3 25х40 могут выглядеть следующим образом:

  • щеткодержатель типа ДРПч3 25*40;
  • щеткодержатель типа ДРПч 3/25х40;
  • щеткодержатель типа ЭД118;
  • чертеж 5ТХ.112.034;
  • чертеж 8TX.112.011;
  • чертеж БИЛТ.301529.013;
  • чертеж БИЛТ.301521.065;
  • чертеж БИЛТ.731423.001 (корпус);
  • чертеж 5ЮЮ.112.000.
