Контакторы типа КТ-6000, КТ-6600, КТ-7000

Контакторы КТ-6000, КТ-6600, КТ-7000 могут быть как в наличии так и под заказ. Узнать наличие, точную стоимость и приобрести контакторы серии КТ6000, КТ6600, КТ7000 вы можете позвонив по телефону +7(812) 449-90-49 или отправить заявку на электронную почту указанную в разделе "Контакты".

Контактор КТ-6022 380В и 220В

Контактор КТ-6022Контактор КТ 6022 - это специальное двухполюсное устройство коммутации, предназначенное для частых отключений и запусков разных приемников электро энергии в дистанционном режиме.

Контактор КТ-6023 380В и 220В

Контактор КТ-6023Контактор КТ 6023 - это специальное трехполюсное устройство коммутации, предназначенное для частых отключений и запусков разных приемников электро энергии в дистанционном режиме.

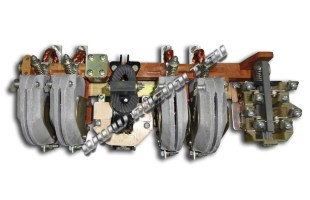

Контактор КТ-6024 380В и 220В

Контактор КТ-6024Контактор КТ 6024 - это специальное четырехполюсное устройство коммутации, предназначенное для частых отключений и запусков разных приемников электро энергии в дистанционном режиме.

Контактор КТ-6033 380В и 220В

Контактор КТ-6033Контактор КТ 6033 - это специальное трехполюсное устройство коммутации, предназначенное для частых отключений и запусков разных приемников электро энергии в дистанционном режиме.

Контактор КТ-6632 380В и 660В

Контактор КТ-6632Контактор КТ 6632 - это специальное двухполюсное устройство коммутации, предназначенное для частых отключений и запусков разных приемников электро энергии в дистанционном режиме.

Контакторы серии КТ-6000 различных типовКонтакторы КТ - это специальные электромагнитные двухпозиционные приспособления открытого типа исполнения и предназначенные для регулярных дистанционных отключений, а также включений самых различных приемников электро энергии. Контакторы марки КТ эксплуатируют в составе электрического оборудования для запуска мощных электрических двигателей, а так же в аппаратах автоматического запуска резерва и коммутируют они переменный ток напряжением не больше 380В. Они очень широко используются для укомплектовывания распределительных устройств либо подстанций.

Контактор этой серии управляется при помощи вспомогательной электро цепи оперативного тока, идущего по втягивающей катушке напряжением 220В либо 380В. Величина этого оперативного тока в данном случае существенно меньше рабочего тока коммутируемой электро цепи. Все катушки контакторов КТ 6000 изготавливают с расчетом на переменный ток с частотой 50Гц и максимальным напряжением до 380В.

В его конструкции используется блок-контакт сочетающий в себе разомкнутые и замкнутые контакты, который применяется для сигнализации и коммутации слаботочных всомогательных переключающих цепей управления.

Контактор КТ 6000, КТ 6600, КТ 7000, благодаря своей индивидуальной конструкции обладает большой эксплуатационной износостойкостью. Полностью все узлы контактора этой серии в "свободном доступе", что в случае необходимости упрощает их замену. Даже учитывая простоту обслуживания этих контакторов, все работы по какой либо наладке и ремонту, обязательно должен производить только квалифицированный специалист.

Особенности работы контакторов КТ

  • максимально допустимая высота свыше уровня моря не может превысить 1000 метров, но в случае согласования с производителем прибора, возможна его работа на высоте вплоть до 4300 метров над основным уровнем мирового океана;
  • температура воздуха возле контактора не должна превысить границу +40°C; минимальный предел температуры воздуха -5°C, а среднесуточный уровень не больше +35°C;
  • относительная влажность окружающего контактор КТ воздуха при температуре +35°С, а также без конденсации влаги, выше 98% не допускается;
  • температура воздуха вокруг контактора должна быть минимум -45°С и максимум +40°С;
  • прибор непременно нужно защитить от попадания влаги, эмульсий, брызг масел, а также излишне высокого количества пыли или других загрязнителей;
  • закреплять контакторы серии КТ разрешено только на вертикальной поверхности (максимально допустимое от вертикали отклонение может быть не более 5°).

Контактор серии КТ6000По факторам внешней среды (климатическим) контакторы КТ6000, КТ6600 и КТ7000 производят для холодного, умеренного, а также тропического климата с установленной категорией размещения типа У3 по ГОСТ 15150-69. Контакторы этого типа имеют естественное охлаждение.

Контакторы типа КТ рассчитаны для применения в повторно-кратковременном режиме, продолжительном, либо в прерывисто-продолжительном с предельной частотой включения 1200 циклов за один час. Любые контакторы КТ производятся в полном и четком соответствии с ТУ У3.12-22820979-003-2007.

Специальная механическая блокировка в контакторах КТ-6000 устанавливается в случаях, если невозможно одновременно включить два контактора. Уже после установки данной механической блокировки, нужно обязательно убедится, что при запуске одного из контакторов, другой при любых обстоятельствах не сможет запуститься. Величины всех зазоров на главных электрических контактах в одном из сблокированных контакторов, при касании главных электрических контактов иного контактора, могут быть не менее 50% величины раствора.

Устройство контакторов серии КТ 6000

Стандартные системы КТ-6000:

  • Контактная система - сделанная из нескольких неподвижных и так же подвижных электрических контактов;
  • Электромагнитная система - в нее входят две основные части электромагнита, а также втягивающая электромагнитная катушка на них;
  • Блок-контакт - представляет собой систему вспомогательных контактов, переключающих сигнализации, а также все цепи управления при эксплуатации контактора серии КТ6000;
  • Искрогасительная система - состоит из различного количества дугогасительных камер, сделанных из однородной асбестовой и цементной смеси.

Отличия всех типов контакторов КТ6000:

  1. Допустимый номинальный ток главных электрических контактов контактора: 100, 160, 250, 400 или 630 ампер;
  2. Количество полюсов контактора: 2, 3, 4 или 5-ти полюсное исполнение;
  3. Присутствие либо отсутствие специальной механической блокировки;
  4. Тип и величина электрического напряжения управляющей катушки;
  5. Самой первой отличительной особенностью контакторов типа КТ6000 являются специальные дугогасительные камеры, произведенные из смеси цемента с примесями асбеста. Их преимущество - это долгая эксплуатация и ударопрочность отличающиеся от похожих пластиковых, которые очень скоро плавятся.

Контактор КТ 6000 БС/Б У3 - расшифровка обозначений в маркировке

Контакторы КТ 6000 - условное обозначение (расшифровка)

Контакторы КТ6000, КТ6600, КТ7000 - технические характеристики и возможные типы

Тип контактора КТ
Напряжение его включающей катушки, В (вольт)
Кол-во полюсов Номинальный ток, А (ампер)
Исполнение вспомогательных контактов Главная цепь - номинальное напряжение, В Вес не больше, кг
КТ-6012 36, 127, 220, 380, 440, 500, 600
2 100 под заказ: 2 разомкнутых + 2 замкнутых, 1 разомкнутый + 1 замкнутый, 3 разомкнутых + 3 замкнутых.
380 6,5
КТ-6013 3 100 7
КТ-6014 4 100
КТ-6015 5 100
КТ-6022 2 160 6,5
КТ-6023 3 160 7
КТ-6024 4 160
КТ-6025 5 160
КТ-6032 2 250 15
КТ-6033 3 250 17
КТ-6034 4 250
КТ-6035 5 250
КТ-6042 2 400
КТ-6043 3 400 42,5
КТ-6044 4 400
КТ-6045 5 400
КТ-6052 2 630
КТ-6053 3 630 50
КТ-6054 4 630
КТ-6055 5 630
КТ-6062 2 1000
КТ-6063 3 1000
КТ-6064 4 1000
КТ-6612 2 100 6
КТ-6613 3 100 7
КТ-6614 4 100
КТ-6615 5 100
КТ-6622 2 160 6
КТ-6623 3 160 7
КТ-6624 4 160
КТ-6625 5 160
КТ-6632 2 250 7
КТ-6633 3 250 8
КТ-6634 4 250 9
КТ-6642 2 400 19
КТ-6643 3 400 19
КТ-6644 4 400 20
КТ-6652 2 630 35
КТ-6653 3 630 35
КТ-6663 3 1000
КТ-7012 2 100/160 6
КТ-7013 3 100/160 7
КТ-7014 4 80/125 9
КТ-7015 5 80/125 9
КТ-7024 4 80/125 9
КТ-7025 5 80/125 9
КТ-7113 3 63 8
КТ-7123 3 125 8
КТ-7213 3 63 8
КТ-7223 3 125 8

Перевозить контакторы КТ разрешается любым закрытым типом транспорта, при соблюдении условия, что он защищает все упакованные изделия от различных загрязнений или любых ударов, а также внезапного проникновения влаги. Хранить изделия нужно в помещениях с установленной естественной системой вентилирования воздуха и температурой окружающего контакторы воздуха колеблющейся от +50°С до -45°С. Установленная относительная влажность окружающего контакторы КТ 6000 воздуха в используемом помещении не должна превысить 98% при температуре равной +25°С. В этой атмосфере не должны быть всевозможные пары в разных концентрациях или какие либо агрессивные газы, способные испортить металлы либо изоляцию.
