Электрографитовые щетки ЭГ74 (Е74)
Характеристики электрографитных щеток ЭГ-74 (ЭГ74, Е74)
Электрографитные щетки ЭГ-74 (Е74) — это высоконадежные контактные элементы, которые используются в электромашинах постоянного тока с сильно выраженной неравномерностью прикладываемых нагрузок и сложными условиями коммутации. Основная сфера их применения включает мощные тяговые электрические двигатели и генераторы различных типов современных локомотивов, городского электротранспорта, а также экскаваторные генераторы и крупные промышленные установки.
Описание и назначение

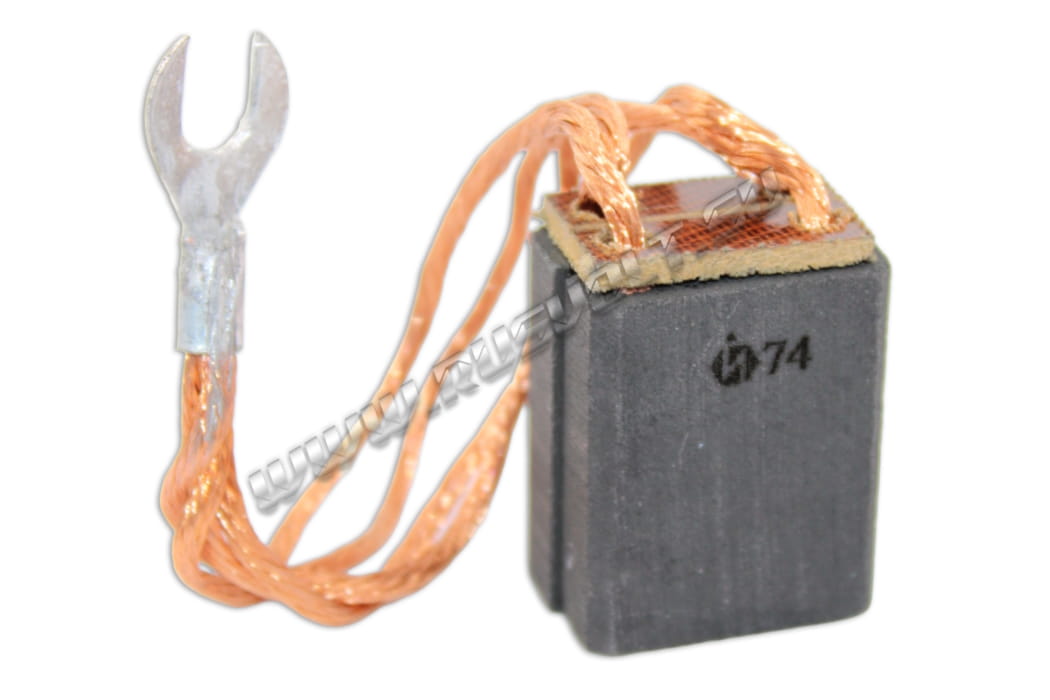

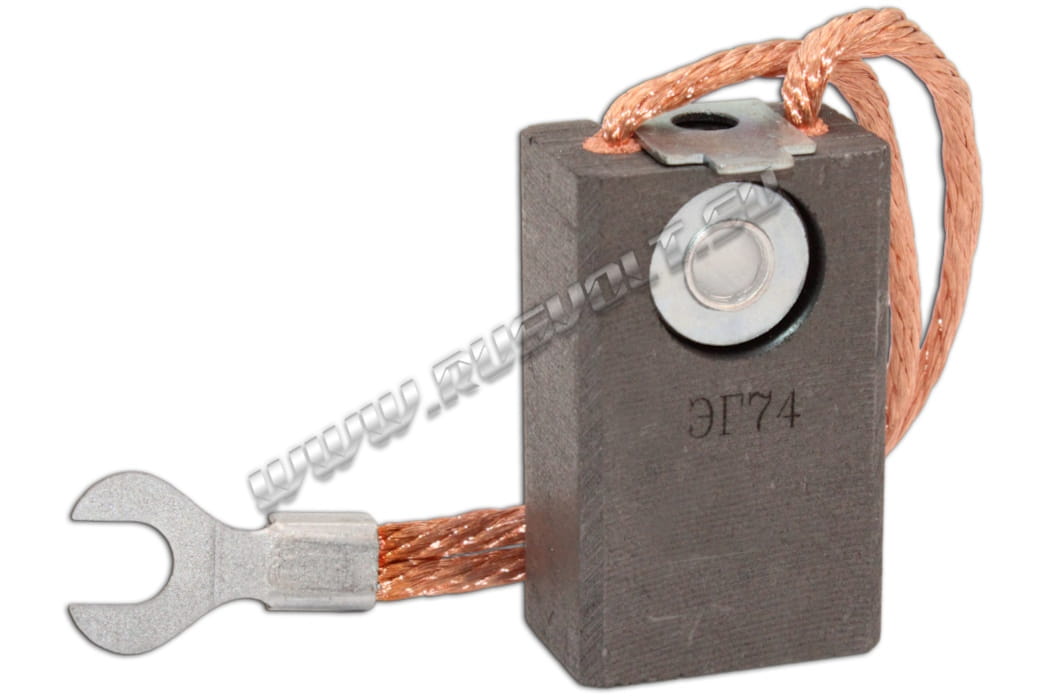

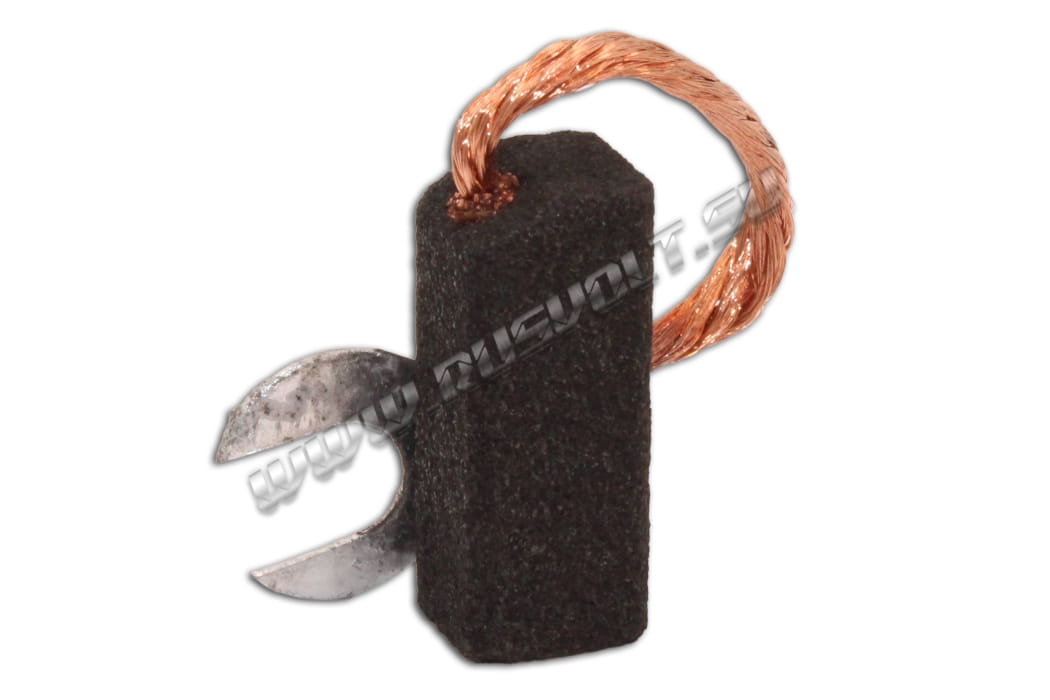

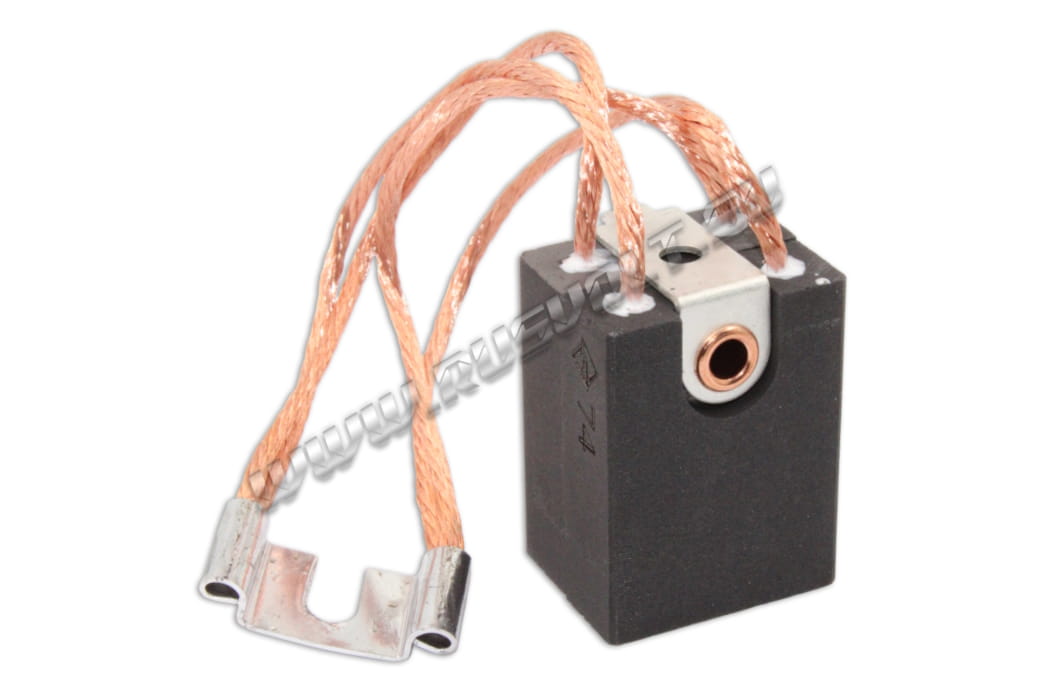

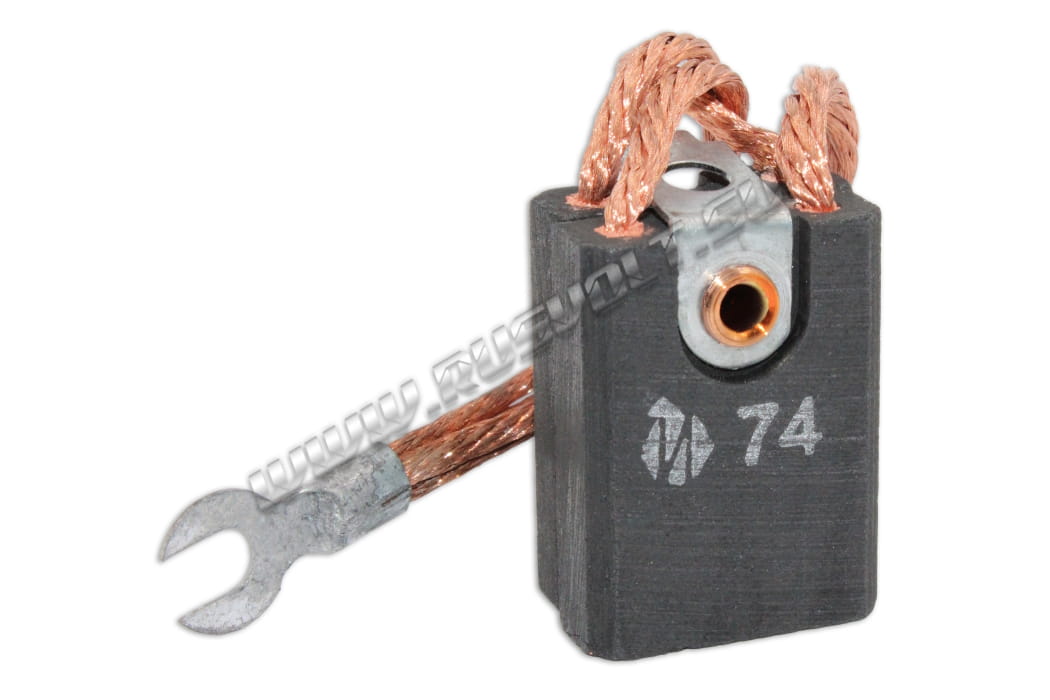

Электрощетки марки ЭГ-74 (Е74) для электрических двигателей и генераторов представляют собой важнейший расходный элемент щеткодержателя (токосъемного устройства). Они изготавливаются из специального токопроводящего электрографитированного материала. Щетка устанавливается на траверсе в узле токосъема и прижимается к коллектору или контактным кольцам для создания скользящего электрического контакта с вращающимися элементами электродвигателя.
Конструктивные особенности:
- Изделия производятся как с токоведущими проводами, так и без них (в зависимости от исполнения и чертежа).
- Для отвода тока применяется неизолированный медный провод марки ПЩ (нормальной гибкости).
- Длина токоведущего провода измеряется строго от центра отверстия под болт в наконечнике щетки (или от фактического окончания провода при отсутствии наконечника) до верхней грани щетки или ее накладки.
- Данные щетки ЭГ74 полностью совместимы как с отечественными стандартами (ГОСТ), так и с импортными щеткодержателями.
- Наличие амортизирующих резиновых накладок (в некоторых модификациях) защищает верхнюю часть щетки от механического разрушения нажимной пружиной.
Технические характеристики материала ЭГ74
Ниже представлены расширенные физико-механические и электрические параметры материала, включая данные по содержанию металлов.
Сводная таблица физико-механических параметров материала ЭГ74 (Е74):
| Наименование параметра | Значение |
|---|---|
| Твердость (по Шору) | 15–49 (до 55) H |
| Удельное электрическое сопротивление | 35–75 мкОм*м |
| Максимальная линейная скорость | 46–60 м/с |
| Плотность тока (номинальная) | не более 15–20 А/см² |
| Коэффициент трения | не более 0,22 |
| Номинальное давление | 40 кПа |
| Содержание меди | 0 % |
Почему содержание меди составляет 0%? Аббревиатура «ЭГ» расшифровывается как «электрографитная». В отличие от меднографитовых щеток (марки МГ, М1, где медь специально добавляется в состав для повышения проводимости и ее доля может достигать 60–80%), тело электрографитной щетки состоит исключительно из углеродных (графитовых) композиций, прошедших высокотемпературную термическую обработку в электропечах (электрографитацию). Медь в конструкции электрощетки ЭГ74 присутствует только в виде токопроводящего поводка.
Преимущества и эксплуатационные качества
- Высокая коммутирующая способность: Отлично справляются с искрением и переходными электромагнитными процессами на коллекторе.
- Стойкость к перегрузкам: Выдерживают резкие скачки тока и сильные механические вибрации, что критически важно для железнодорожного транспорта.
- Бережное отношение к коллектору: Благодаря оптимальной твердости, графитовой структуре и низкому коэффициенту трения, щетки ЭГ-74 полируют поверхность коллектора (образуют защитную политуру), предотвращая его преждевременный износ.
- Термостойкость: Электрографитированный материал отлично переносит нагрев и эффективно отводит тепло из зоны скользящего контакта.
Условия производства и заказа щеток ЭГ74 (Е74)
Компания «РУСВОЛЬТ» осуществляет поставки электрографитовых щеток ЭГ-74 (Е-74) для электрических машин. В зависимости от специфики вашего оборудования, мы предлагаем гибкие условия отгрузки:
- Из наличия на складе: Популярные конструктивы и размеры всегда доступны для быстрой отправки.
- Производство под заказ: Изготавливаем щетки нестандартных размеров и любой конфигурации по вашим чертежам. Гарантируем сжатые сроки производства на отечественных мощностях.
- Качество и гарантия: Вся продукция соответствует действующим ГОСТ и ТУ.
