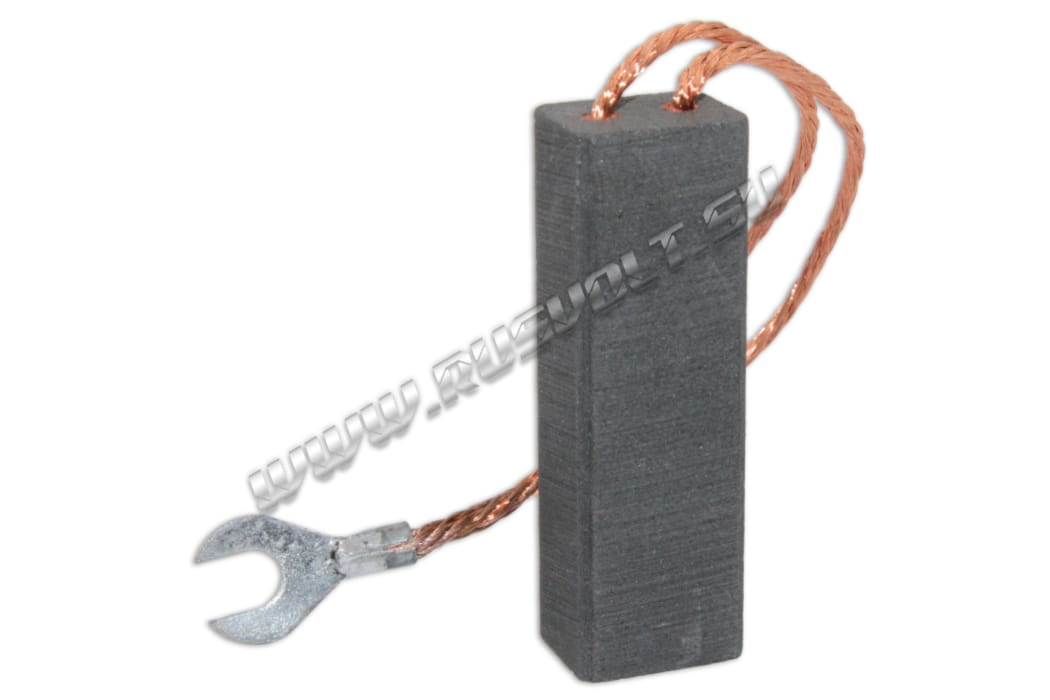

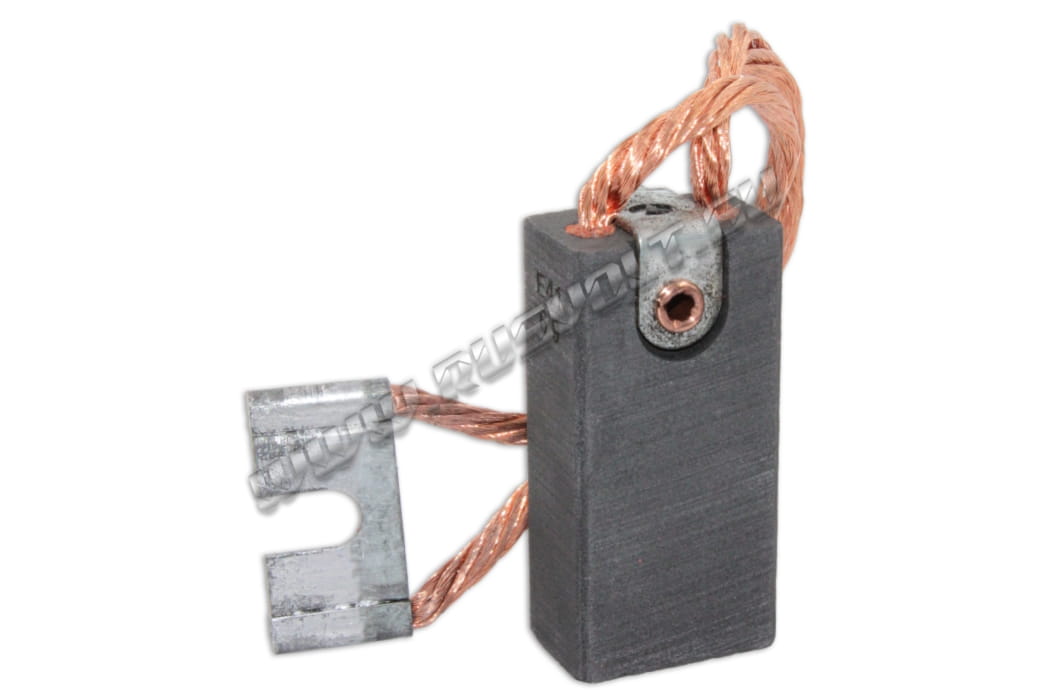

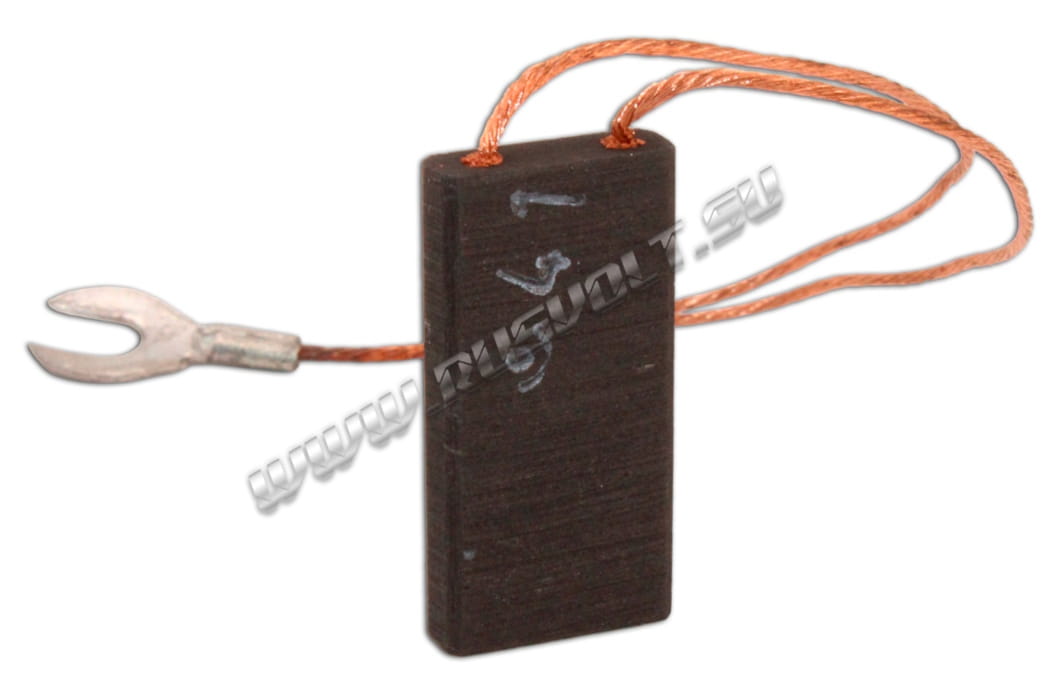

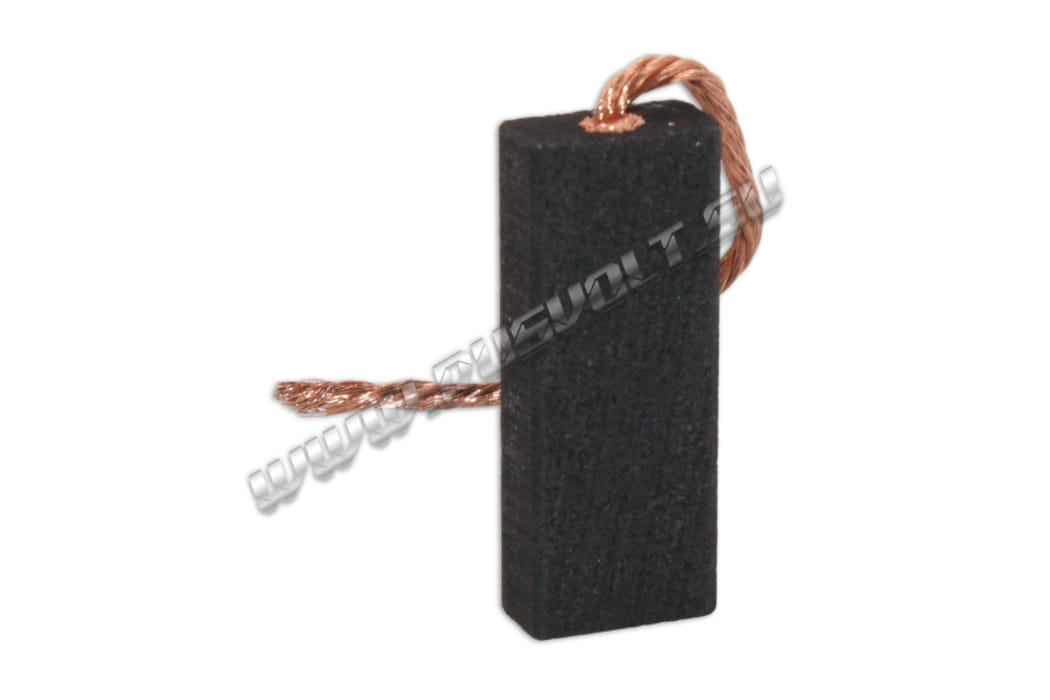

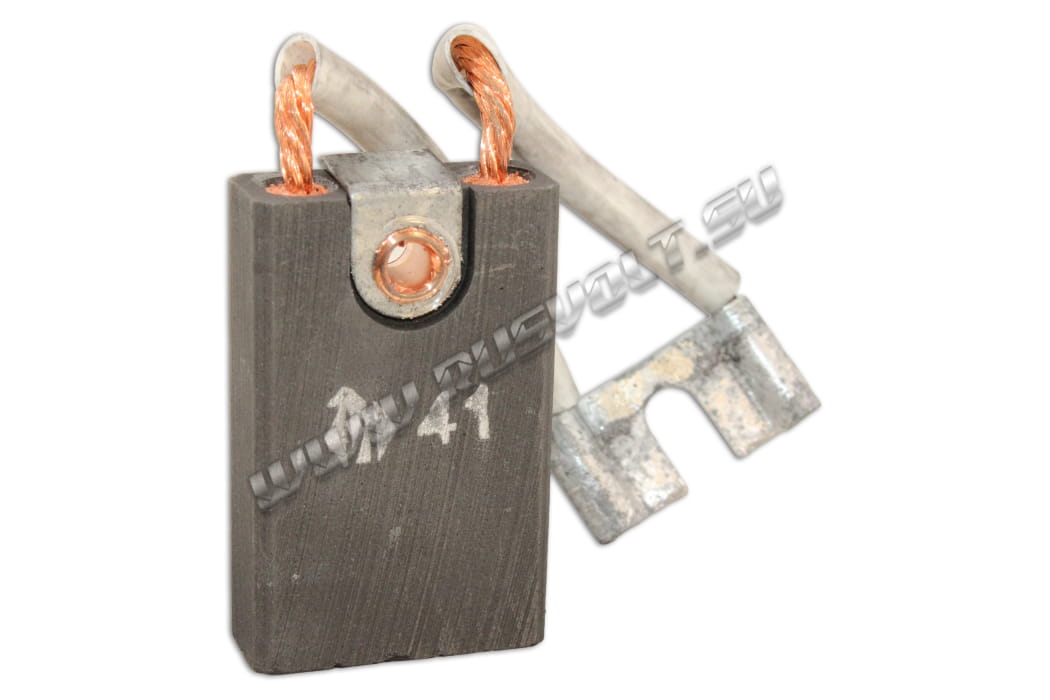

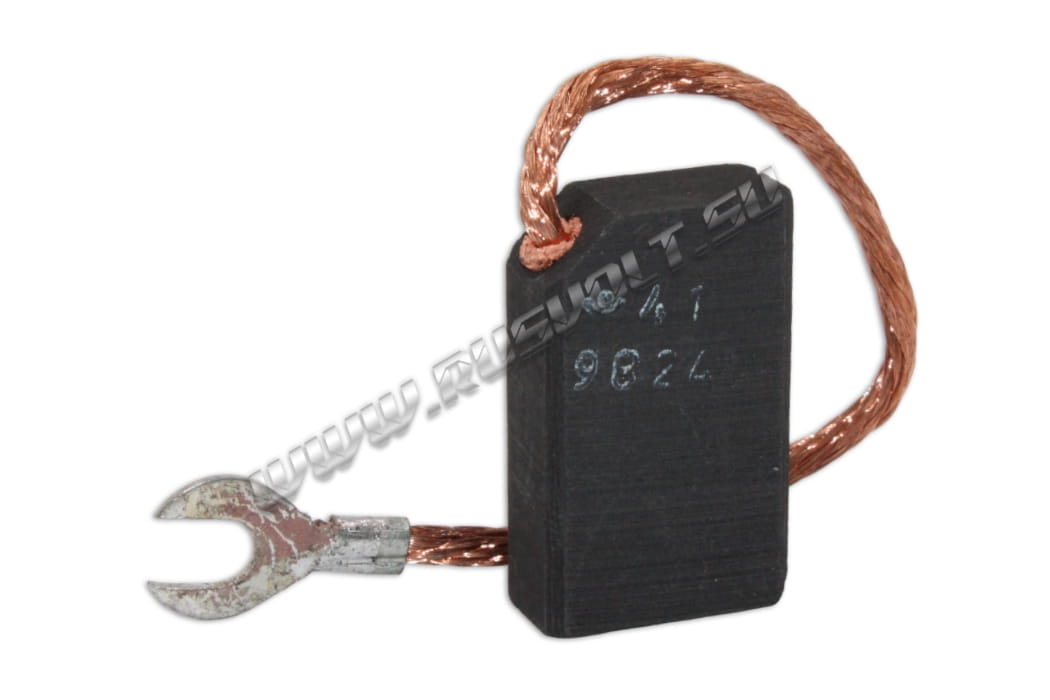

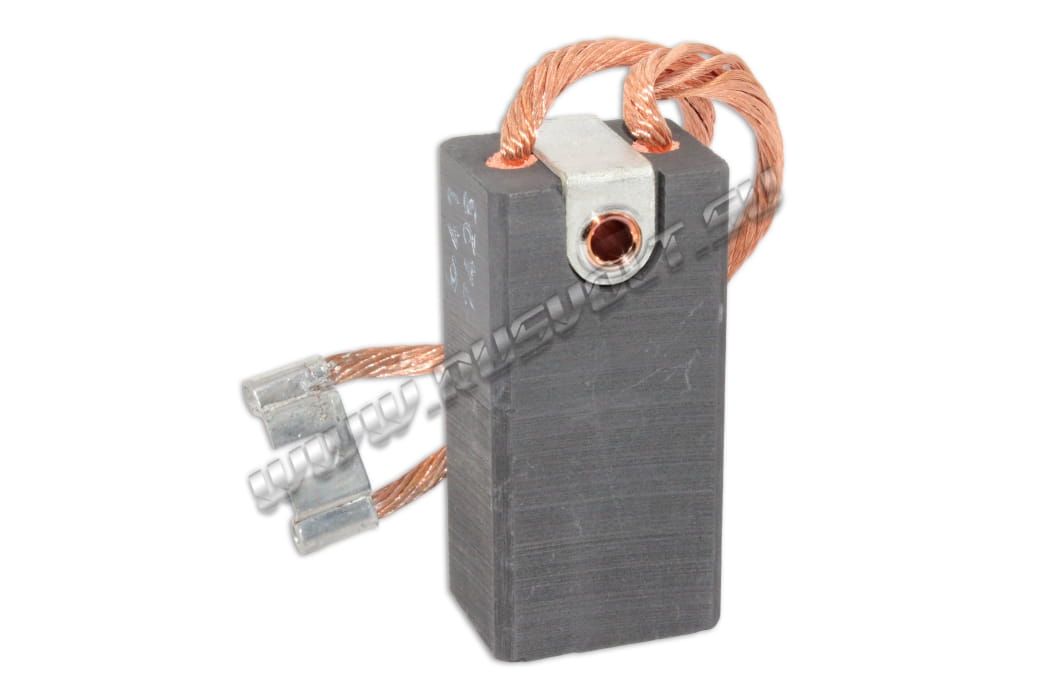

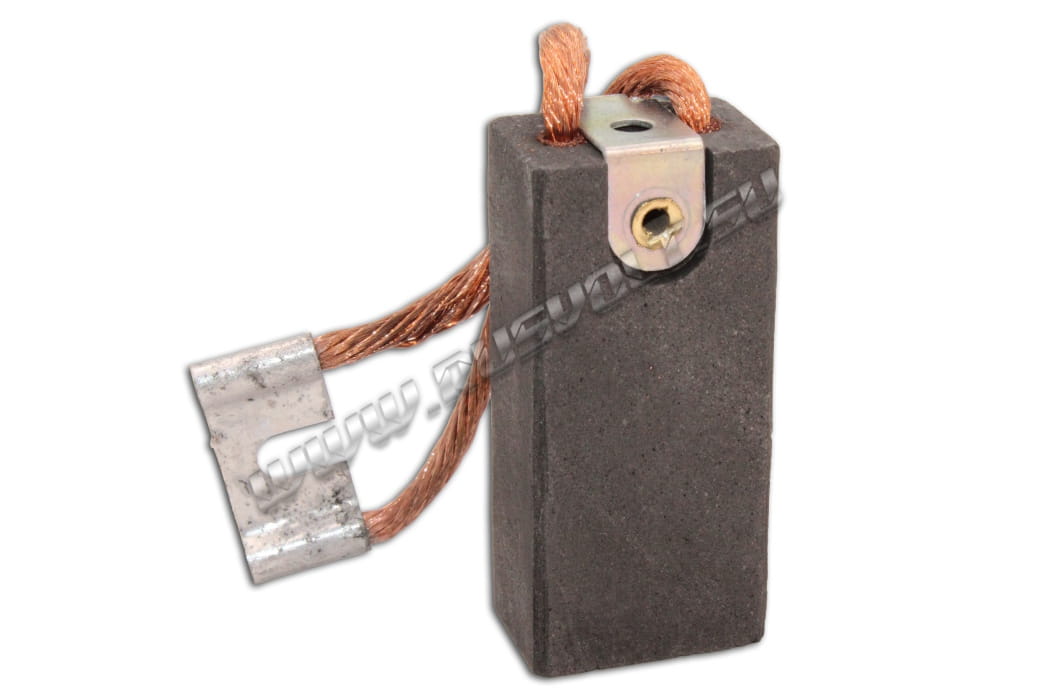

Электрографитовые щетки ЭГ14 (Е41)
Характеристики электрографитных щеток ЭГ-14 (ЭГ14, Е41)
Электрографитные щетки ЭГ-14 (Е41) — это надежные контактные элементы, предназначенные для работы в коллекторных электрических машинах постоянного и переменного тока. Они оптимально подходят для оборудования с нормальными и умеренно сложными условиями коммутации. Основная сфера их применения включает общепромышленные электродвигатели, генераторы, а также крановое, экскаваторное и металлургическое оборудование.
Описание и назначение

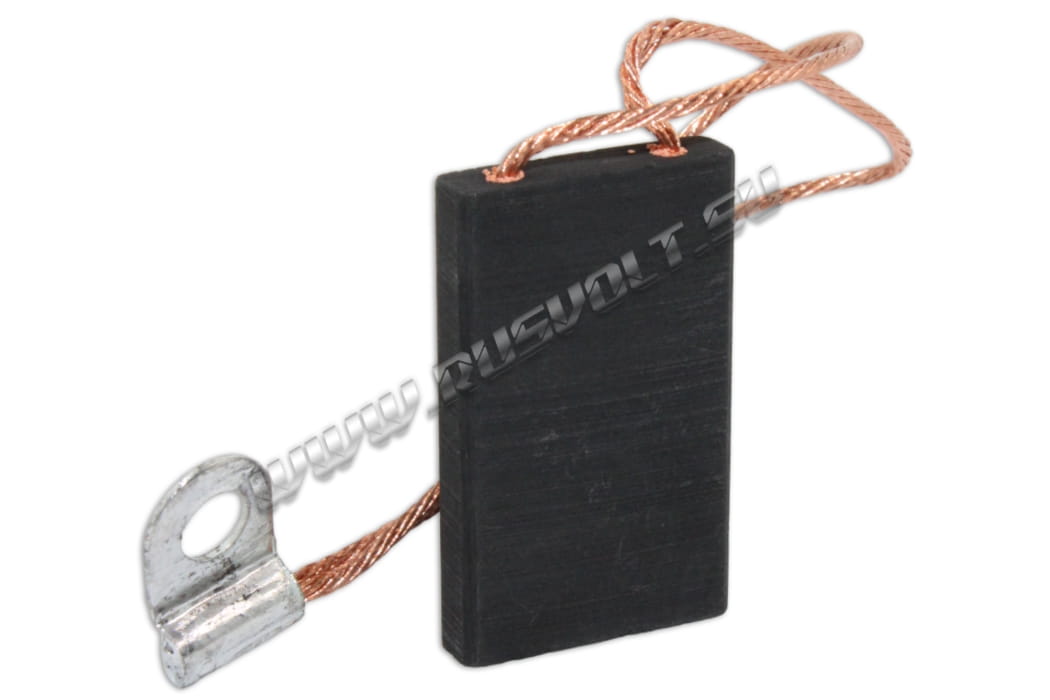

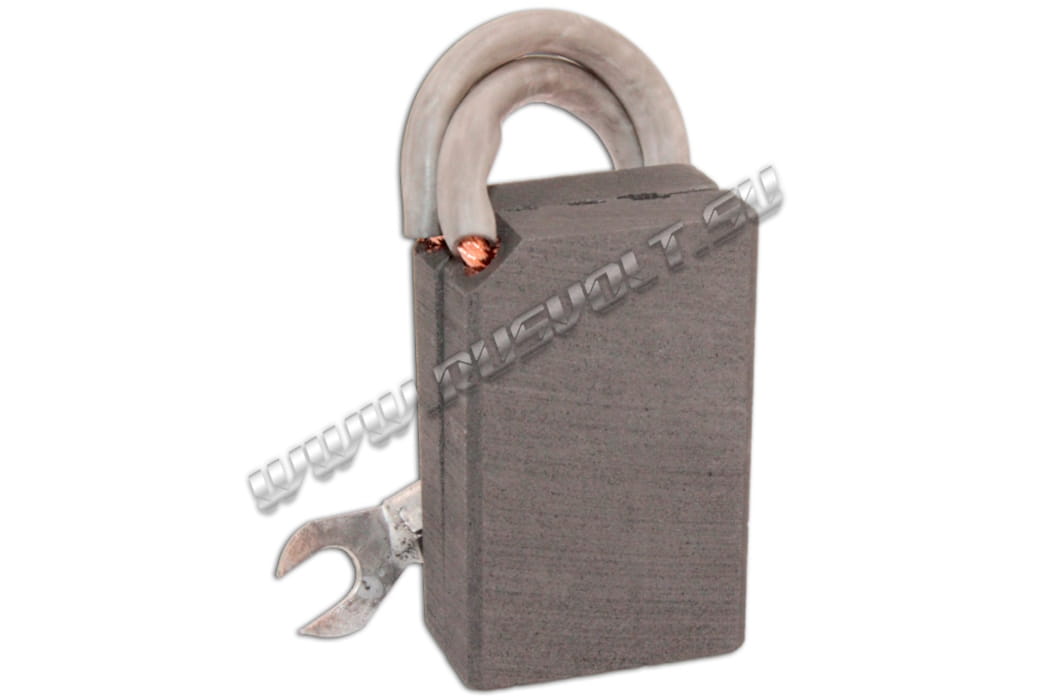

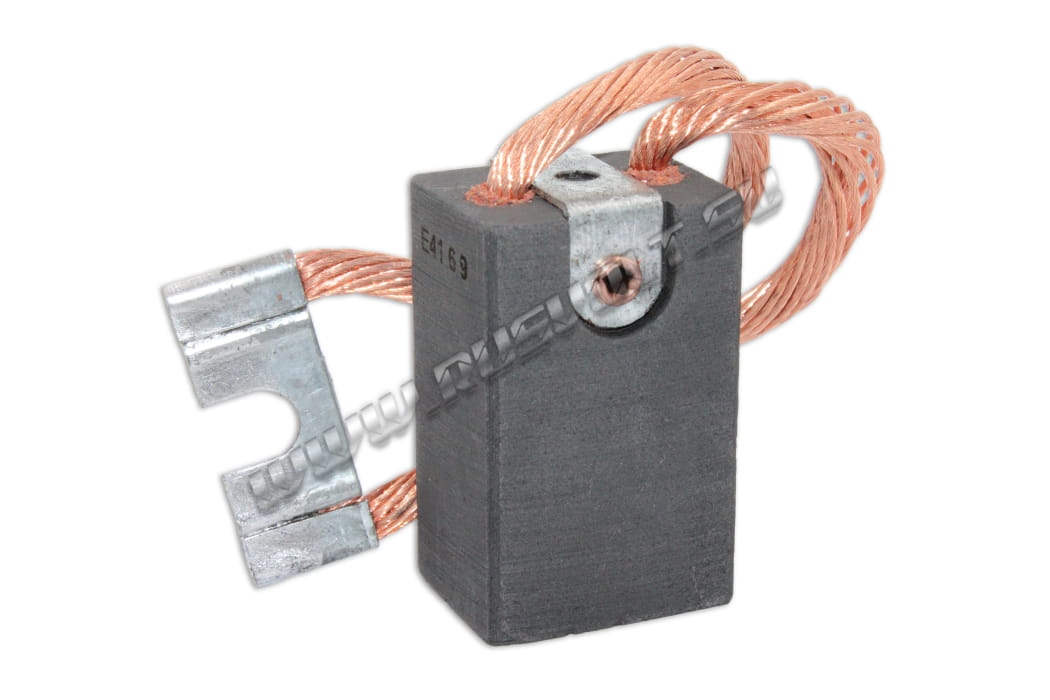

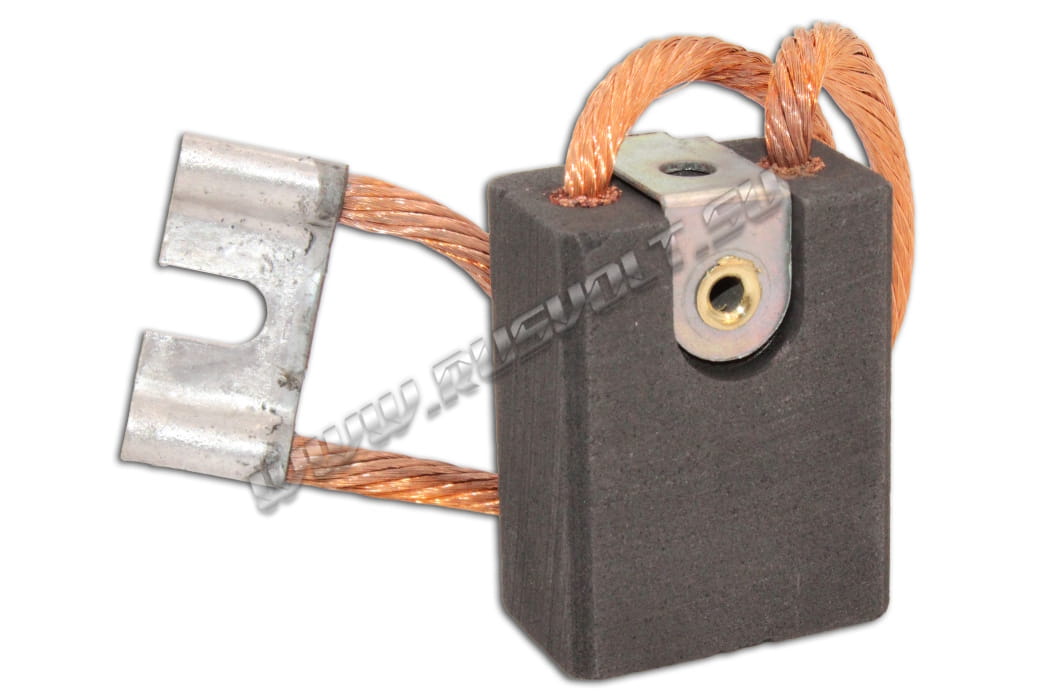

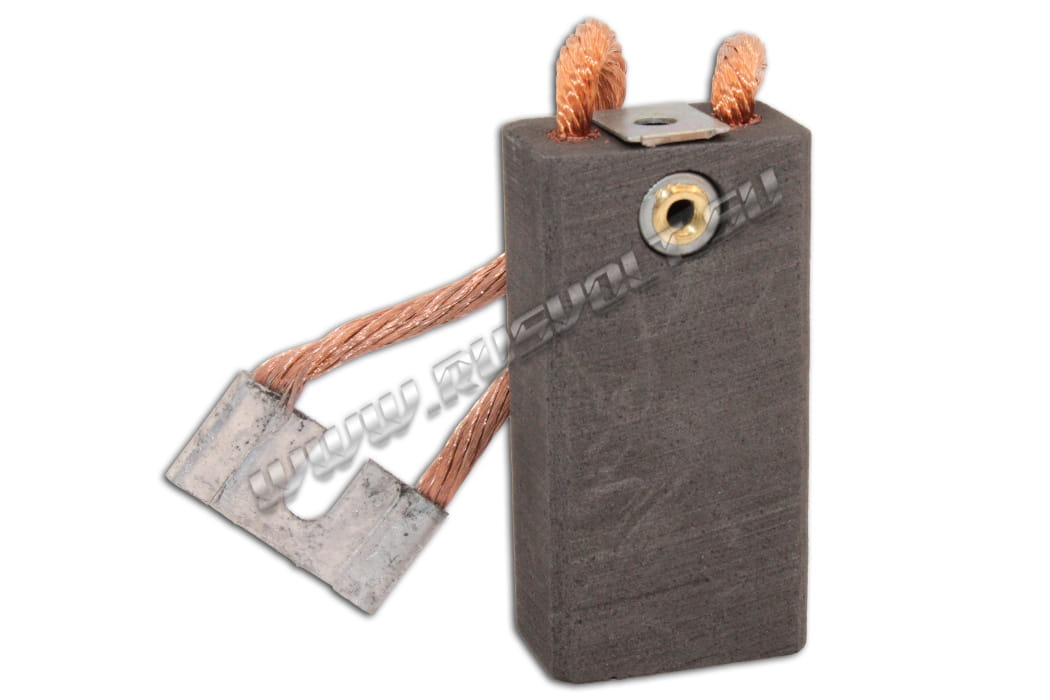

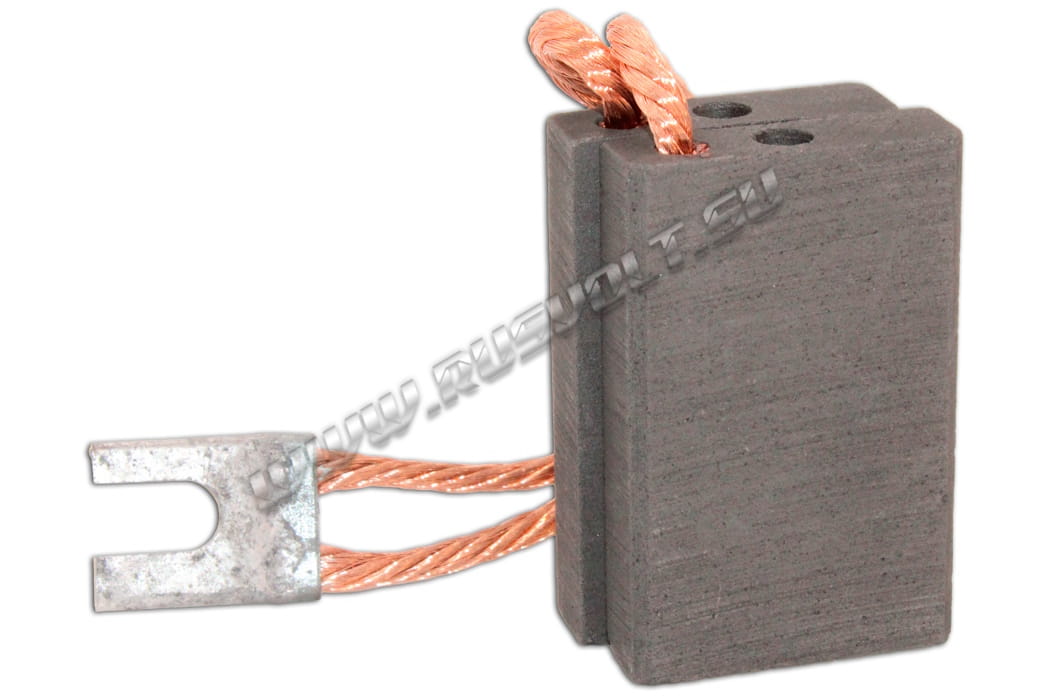

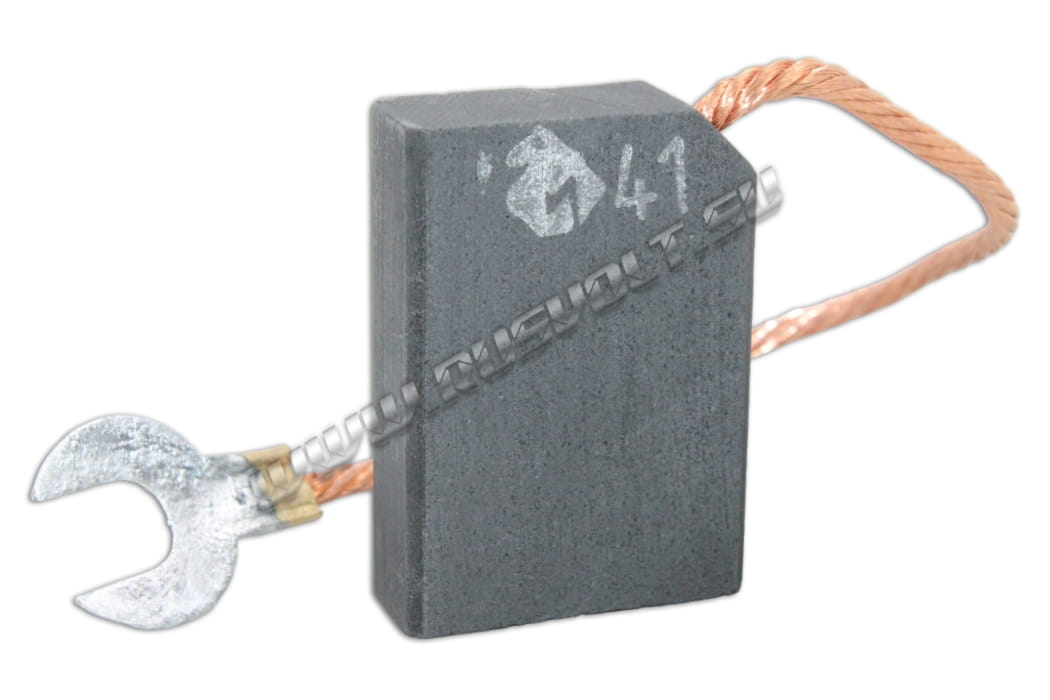

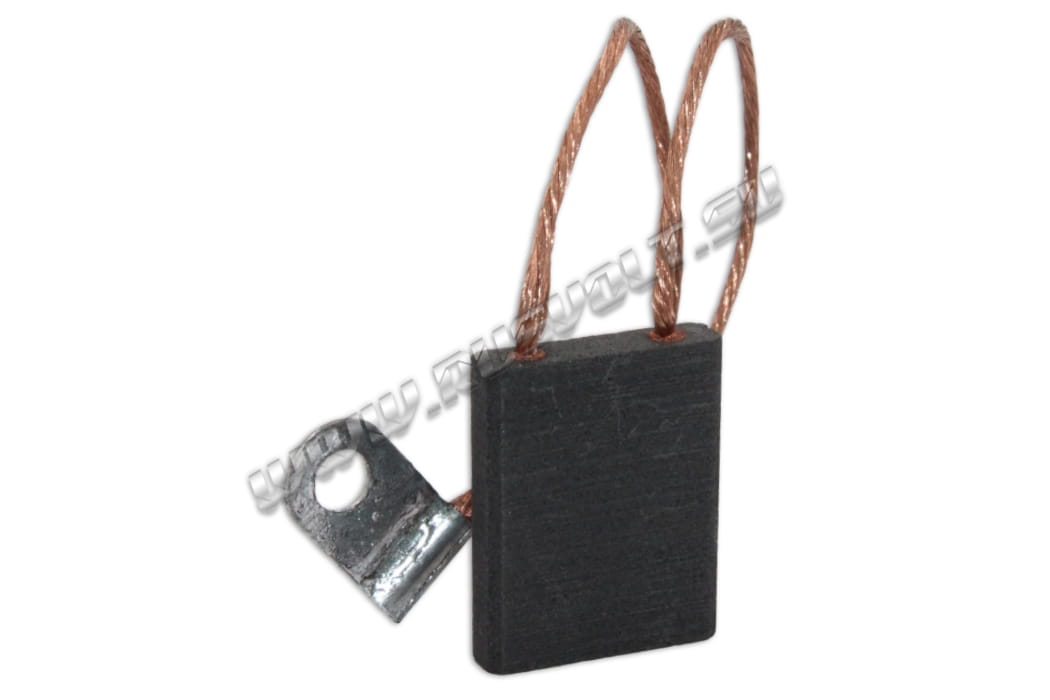

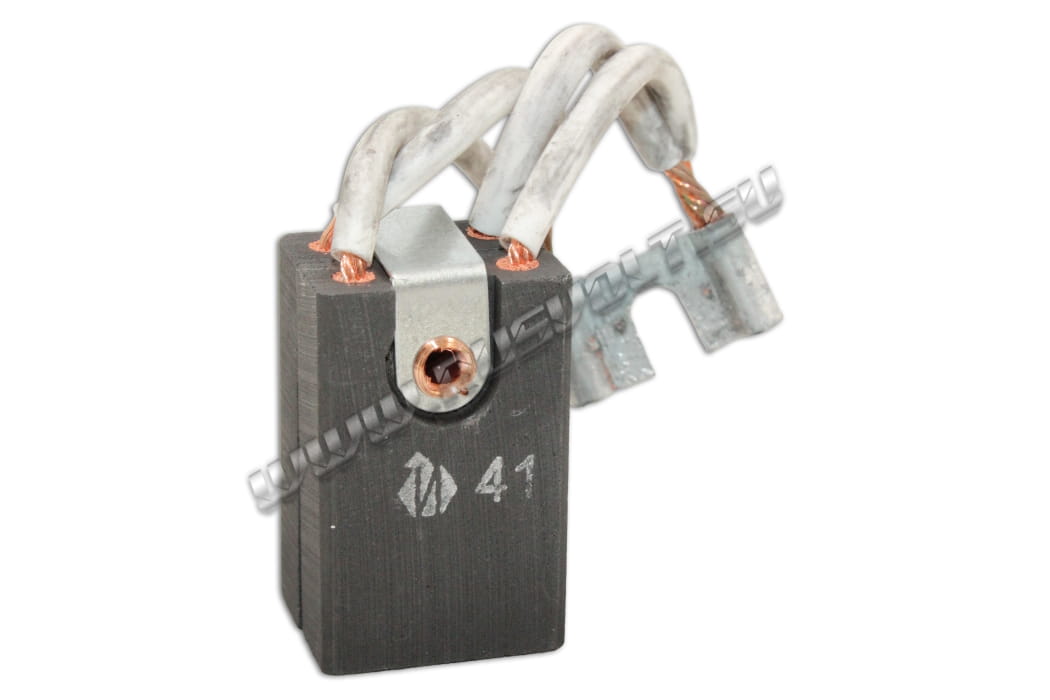

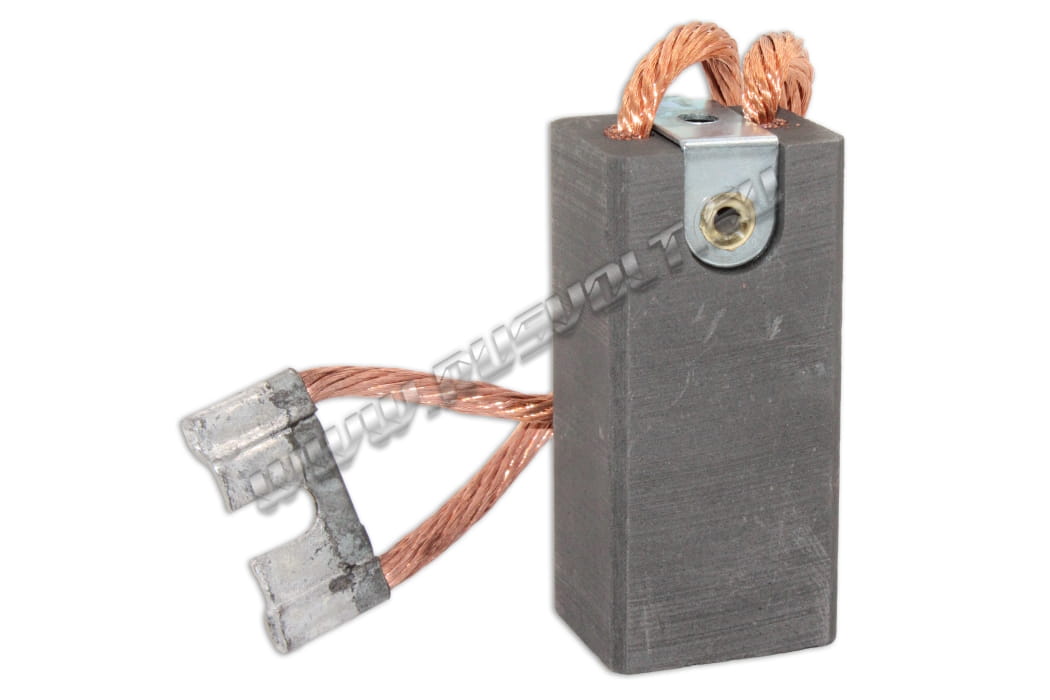

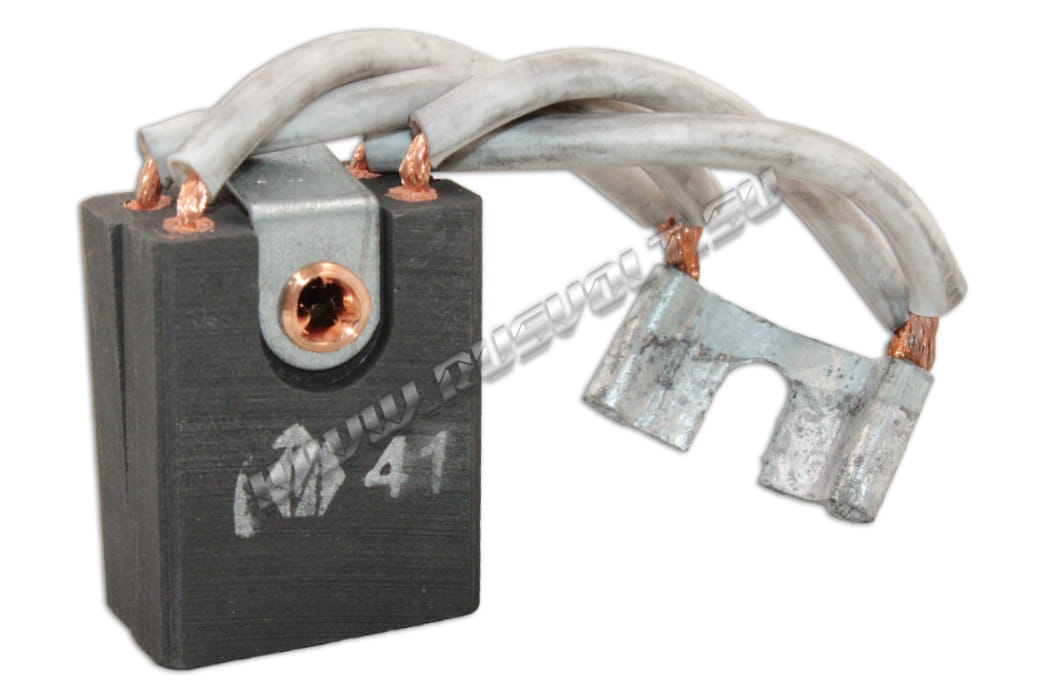

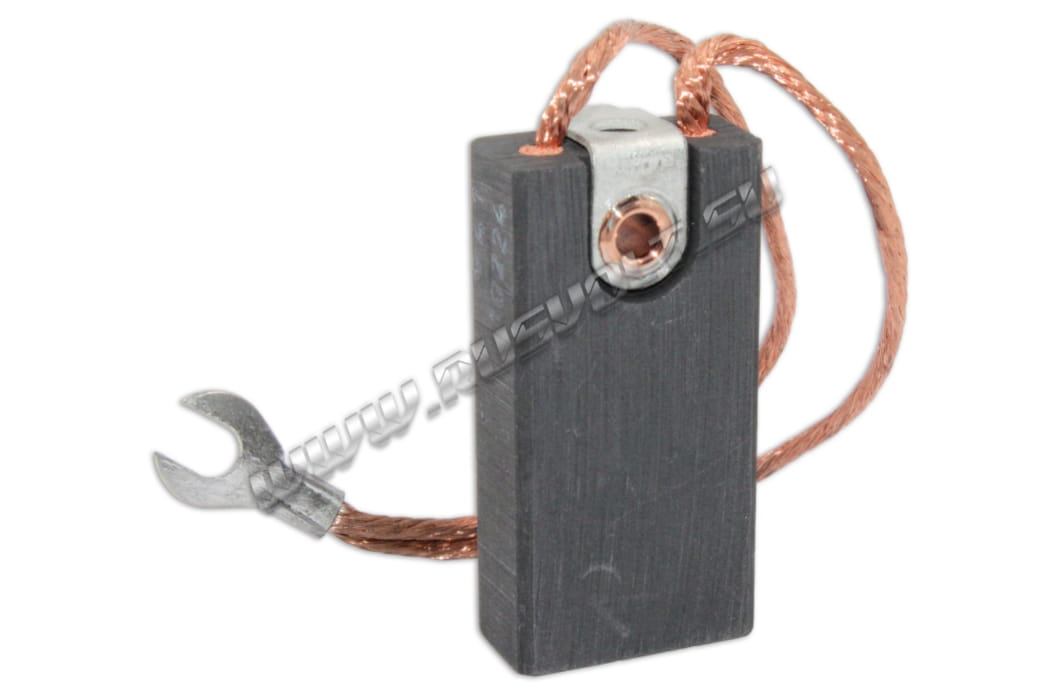

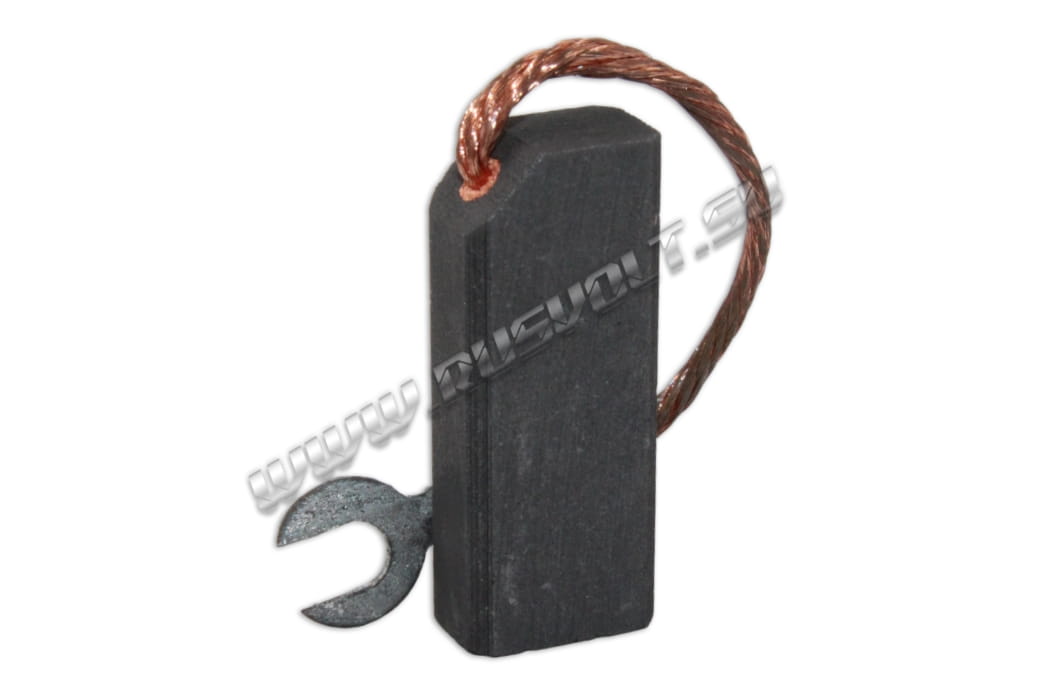

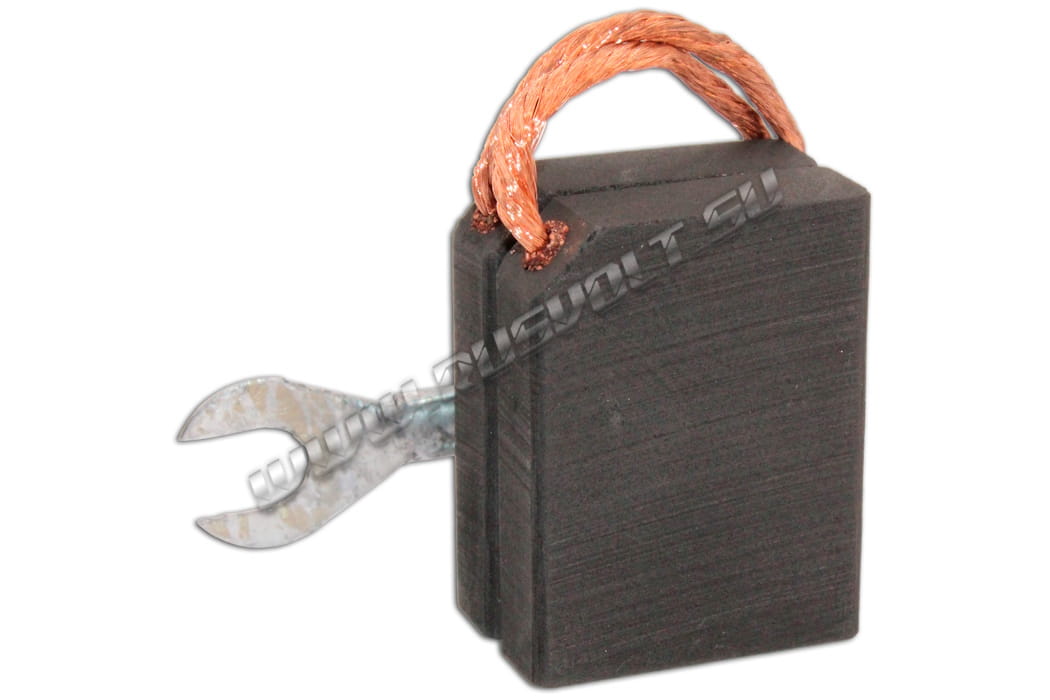

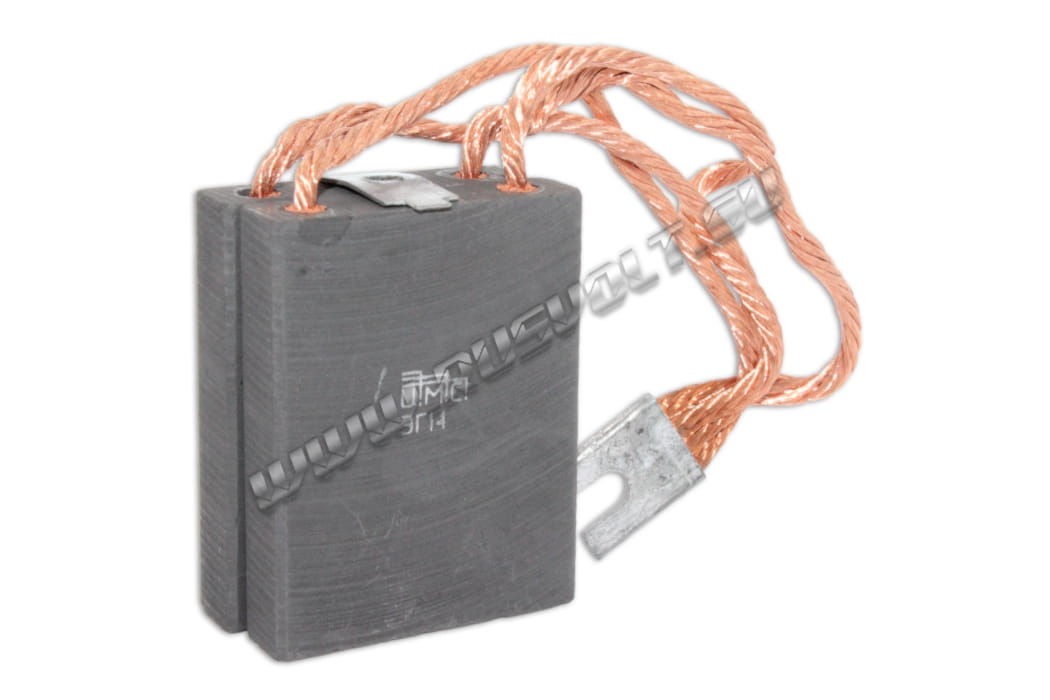

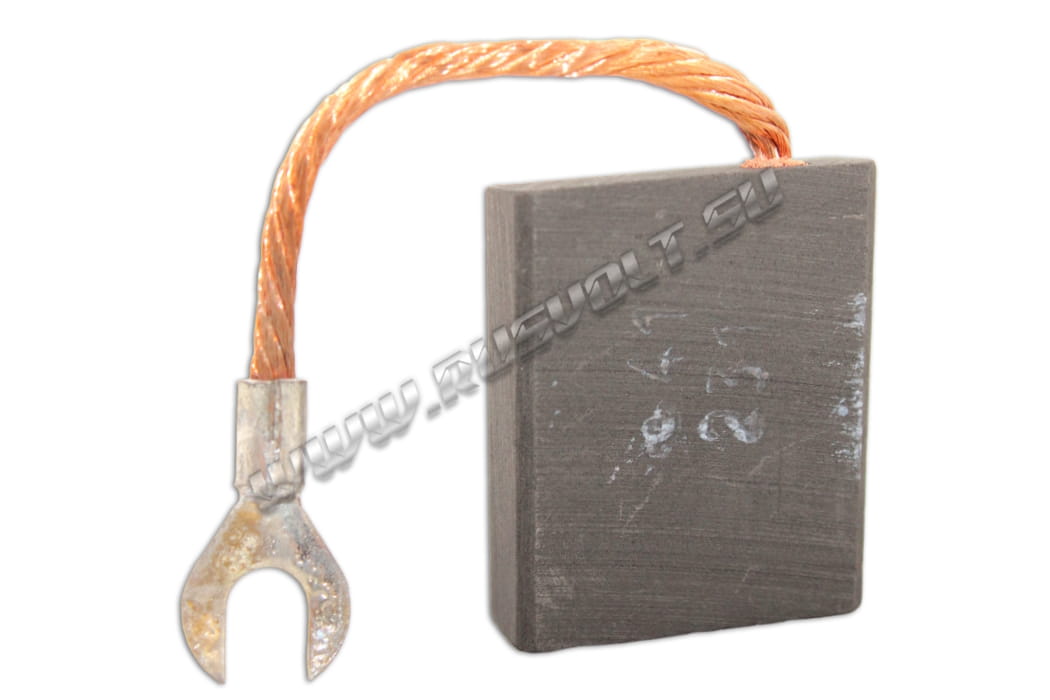

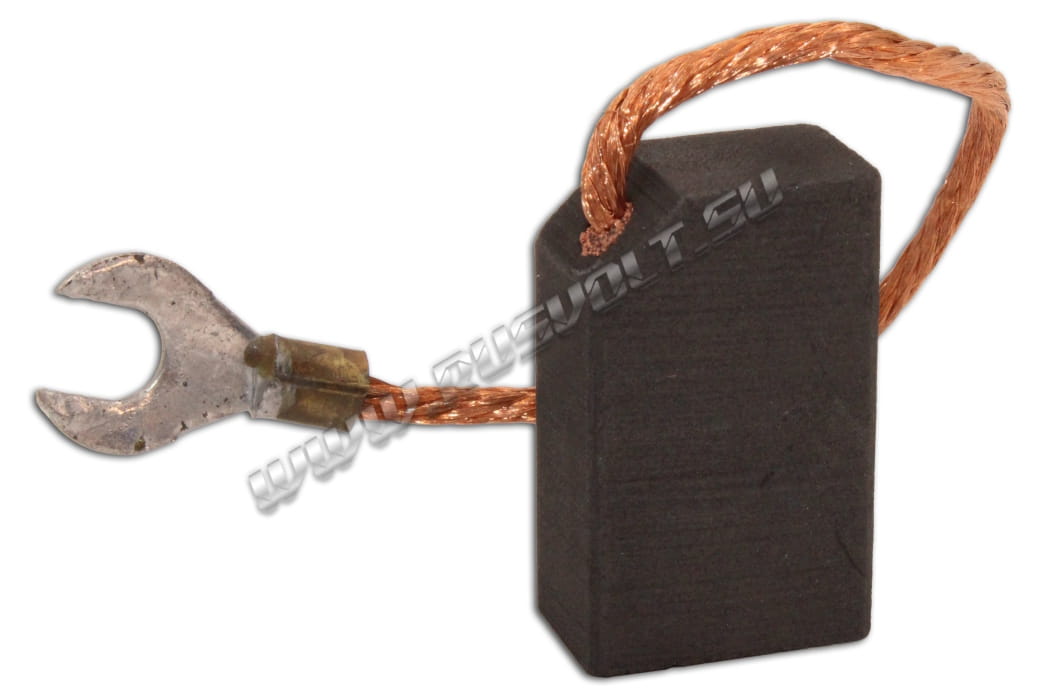

Электрощетки ЭГ14 (Е41) выполняют роль ключевого расходного элемента в узле токосъема (щеткодержателе). Изделие устанавливается на траверсе и обеспечивает бесперебойный скользящий контакт с вращающимся коллектором или блоком контактных колец. Материал щетки — специальная графитовая композиция, прошедшая процесс электрографитации при высоких температурах.
Конструктивные особенности:
- Щетки могут изготавливаться как с токоведущим проводом, так и в бесконтактном исполнении (в зависимости от чертежа).
- В качестве токоотвода используется неизолированный медный провод марки ПЩ (нормальной гибкости).
- Длина провода традиционно измеряется от центра крепежного отверстия в наконечнике (или от края поводка) до верхней грани щетки.
- Данные контактные элементы полностью взаимозаменяемы и подходят как для отечественных (по ГОСТ), так и для импортных щеткодержателей.
- Для защиты от разрушения нажимной пружиной могут комплектоваться специальными резиновыми амортизирующими накладками.
Технические характеристики материала ЭГ14
Ниже приведены точные физико-механические и электрические параметры материала, включая данные по плотности тока и содержанию металлов.
| Наименование параметра | Значение |
|---|---|
| Твердость (по Шору) | 8–30 H |
| Удельное электрическое сопротивление | 20–38 мкОм*м |
| Максимальная линейная скорость | до 45 м/с |
| Плотность тока (номинальная) | не более 12 А/см² |
| Коэффициент трения | не более 0,25 |
| Номинальное давление | 40 кПа |
| Содержание меди | 0 % |
Почему в ЭГ14 нет меди?
Маркировка «ЭГ» указывает на электрографитный состав. Тело электрощетки ЭГ-14 состоит на 100% из графитовых соединений. Медь присутствует только в конструкции токоотводящего поводка. Отсутствие металла в теле щетки позволяет ей работать на более высоких скоростях (до 45 м/с) без опасности «задиров» и повреждения коллектора.
Преимущества и эксплуатационные качества
- Универсальность: Отлично подходят для широкого спектра общепромышленных машин со средними нагрузками.
- Мягкое воздействие на коллектор: Благодаря невысокой твердости (8–30 H) материал бережно контактирует с металлом, быстро притирается и образует качественную политуру на контактных кольцах.
- Снижение износа оборудования: Оптимальный коэффициент трения (до 0,25) минимизирует нагрев узла токосъема и продлевает срок службы как самих щеток, так и коллектора.
- Стабильная коммутация: Уверенно гасят искрообразование в машинах со стационарными и умеренно-динамичными режимами работы.
Условия производства и заказа щеток ЭГ14 (Е41)
Компания «РУСВОЛЬТ» осуществляет поставки электрографитовых щеток ЭГ14 (Е41) для электрических машин. В зависимости от специфики вашего оборудования, мы предлагаем гибкие условия отгрузки:
- Из наличия на складе: Популярные конструктивы и размеры всегда доступны для быстрой отправки.
- Производство под заказ: Изготавливаем щетки нестандартных размеров и любой конфигурации по вашим чертежам. Гарантируем сжатые сроки производства на отечественных мощностях.
- Качество и гарантия: Вся продукция соответствует действующим ГОСТ и ТУ.
